申请日2019.11.04
公开(公告)日2019.12.17
IPC分类号C02F9/14; C02F103/20
摘要
本发明公开了一种农村养殖场废水处理装置，包括处理池，所述处理池内开设有水腔，所述水腔内可以存放养殖废水，所述水腔的顶部铰接设有网罩，所述可以对养殖废水进行初次过滤，所述水腔的左右两侧壁上固设有固定块，所述水腔内漂浮设有横板，所述横板的底面固设有泡沫板，所述横板的顶面与圆锥形设计，使网罩过滤后的废水可以进入所述横板底部的所述水腔内，本发明的横板可以漂浮在水面上，使圆筒套始终与废水接触，从而可以进行废水的抽取，同时网罩可以进行初次过滤，使废水中的较大颗粒杂物，可以过滤出，同时本发明可以对废水进行富营养化处理，在废水进入反应腔内的同时存储箱内的活性淤泥会自动滴落进反应腔内。
权利要求书

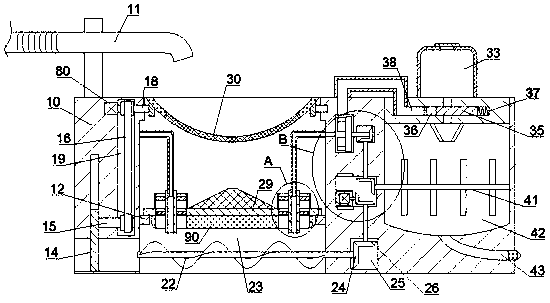

1.一种农村养殖场废水处理装置，包括处理池，其特征在于：所述处理池内开设有水腔，所述水腔内可以存放养殖废水，所述水腔的顶部铰接设有网罩，所述可以对养殖废水进行初次过滤，所述水腔的左右两侧壁上固设有固定块，所述水腔内漂浮设有横板，所述横板的底面固设有泡沫板，所述横板的顶面与圆锥形设计，使网罩过滤后的废水可以进入所述横板底部的所述水腔内，所述水腔内转动设有螺旋杆，所述可将废水沉淀物向左排出，所述水腔的右侧开设有反应腔，所述反应腔内可以进行废水的富营养化处理，所述反应腔内转动设有搅拌轴，所述搅拌轴可以进行搅拌，加快富营养化处理效率，所述反应腔与所述水腔之间开设有泵水腔，所述泵水腔内转动设有离心转盘，所述离心转盘可以将废水由所述水腔抽入所述反应腔内，所述离心转盘的底部开设有动力腔，所述动力腔内滑动设有滑块，所述滑块内固嵌有动力电机，所述动力电机可以控制搅拌轴或者离心转盘转动，所述处理池的顶面上固设有存储箱，所述存储箱内存放有活性淤泥，当废水由所述水腔进入所述反应腔时，活性淤泥会由所述存储箱进入所述反应腔内。
2.根据权利要求1所述的一种农村养殖场废水处理装置，其特征在于：所述处理池的顶面上设有可以转动的进水管，所述进水管的左侧与养殖废水的水源连通，右侧位于所述网罩的上方，所述水腔的左侧开设有皮带腔，所述皮带腔的左侧壁内固嵌有开关电机，所述开关电机的右端动力连接有向右延伸的动力轴，所述动力轴的右端与所述网罩固定，所述皮带腔内转动设有左右延伸的翻转轴，所述翻转轴的左侧末端固设有挡板，所述挡板可以将所述水腔的左侧出口封闭，所述动力轴与所述翻转轴之间通过皮带连接。
3.根据权利要求2所述的一种农村养殖场废水处理装置，其特征在于：所述横板上设有两组左右对称的开口圆通孔，所述圆通孔内固设有支撑杆，所述支撑杆内固设有圆筒套，所述水腔的左右两侧壁上均固设有圆柱水管，所述圆筒套与所述圆柱水管滑动配合。
4.根据权利要求3所述的一种农村养殖场废水处理装置，其特征在于：所述动力腔的上下两侧壁体上均固设有电磁铁，所述电磁铁可分别控制所述滑块向上或者向下运动，所述动力电机的右端动力连接有动力锥齿轮，所述泵水腔的右侧开设有从动腔，所述从动腔与所述泵水腔之间转动设有从动轴，所述从动轴的左侧与所述离心转盘的右端啮合，所述从动轴的外周上固设有第一锥齿轮，所述动力腔与所述从动腔之间转动设有竖轴，所述竖轴的顶端固设有与所述第一锥齿轮啮合的第二锥齿轮，所述竖轴的底端固设有第三锥齿轮，所述动力锥齿轮可与所述第三锥齿轮啮合，所述搅拌轴的左侧固设有第四锥齿轮，所述第四锥齿轮与所述第三锥齿轮啮合，所述动力腔的底部开设有底腔，所述螺旋杆的右端固设有第五锥齿轮，所述底腔与所述动力腔之间转动设有传动轴，所述传动轴的顶端固设有第六锥齿轮，所述第六锥齿轮可与所述动力锥齿轮啮合，所述传动轴底部固设有第七锥齿轮，所述第七锥齿轮可与所述第五锥齿轮啮合。
5.根据权利要求4所述的一种农村养殖场废水处理装置，其特征在于：所述反应腔的顶部开设有管路，所述管路与所述泵水腔连通，所述管路内滑动设有长滑板，所述长滑板内开设有三口通孔，所述长滑板与所述管路的右壁之间安装有弹簧，所述反应腔的底部设有可与外界连通的出水口。
说明书
一种农村养殖场废水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种农村养殖场废水处理装置。
背景技术
随着社会的发展，养殖业有了长足的发展，在养殖业发展的同时，其带来的负面影响也较多，譬如养殖场每天都会产生许多废水，养殖废水如果不能进行处理直接排放，会污染环境， 尤其是养殖废水中含有许多有机物，容易造成水体富营养化，传统的养殖场废水一般都是直接排放，很少对废水进行处理，传统的废水处理装置处理周期长，处理效果比较差差，达不到废水处理的理想效果。
发明内容
本发明的目的在于提供一种农村养殖场废水处理装置，用于克服现有技术中的上述缺陷。
根据本发明的一种农村养殖场废水处理装置，包括处理池，所述处理池内开设有水腔，所述水腔内可以存放养殖废水，所述水腔的顶部铰接设有网罩，所述可以对养殖废水进行初次过滤，所述水腔的左右两侧壁上固设有固定块，所述水腔内漂浮设有横板，所述横板的底面固设有泡沫板，所述横板的顶面与圆锥形设计，使网罩过滤后的废水可以进入所述横板底部的所述水腔内，所述水腔内转动设有螺旋杆，所述可将废水沉淀物向左排出，所述水腔的右侧开设有反应腔，所述反应腔内可以进行废水的富营养化处理，所述反应腔内转动设有搅拌轴，所述搅拌轴可以进行搅拌，加快富营养化处理效率，所述反应腔与所述水腔之间开设有泵水腔，所述泵水腔内转动设有离心转盘，所述离心转盘可以将废水由所述水腔抽入所述反应腔内，所述离心转盘的底部开设有动力腔，所述动力腔内滑动设有滑块，所述滑块内固嵌有动力电机，所述动力电机可以控制搅拌轴或者离心转盘转动，所述处理池的顶面上固设有存储箱，所述存储箱内存放有活性淤泥，当废水由所述水腔进入所述反应腔时，活性淤泥会由所述存储箱进入所述反应腔内。
进一步的技术方案，所述处理池的顶面上设有可以转动的进水管，所述进水管的左侧与养殖废水的水源连通，右侧位于所述网罩的上方，所述水腔的左侧开设有皮带腔，所述皮带腔的左侧壁内固嵌有开关电机，所述开关电机的右端动力连接有向右延伸的动力轴，所述动力轴的右端与所述网罩固定，所述皮带腔内转动设有左右延伸的翻转轴，所述翻转轴的左侧末端固设有挡板，所述挡板可以将所述水腔的左侧出口封闭，所述动力轴与所述翻转轴之间通过皮带连接。
进一步的技术方案，所述横板上设有两组左右对称的开口圆通孔，所述圆通孔内固设有支撑杆，所述支撑杆内固设有圆筒套，所述水腔的左右两侧壁上均固设有圆柱水管，所述圆筒套与所述圆柱水管滑动配合。
进一步的技术方案，所述动力腔的上下两侧壁体上均固设有电磁铁，所述电磁铁可分别控制所述滑块向上或者向下运动，所述动力电机的右端动力连接有动力锥齿轮，所述泵水腔的右侧开设有从动腔，所述从动腔与所述泵水腔之间转动设有从动轴，所述从动轴的左侧与所述离心转盘的右端啮合，所述从动轴的外周上固设有第一锥齿轮，所述动力腔与所述从动腔之间转动设有竖轴，所述竖轴的顶端固设有与所述第一锥齿轮啮合的第二锥齿轮，所述竖轴的底端固设有第三锥齿轮，所述动力锥齿轮可与所述第三锥齿轮啮合，所述搅拌轴的左侧固设有第四锥齿轮，所述第四锥齿轮与所述第三锥齿轮啮合，所述动力腔的底部开设有底腔，所述螺旋杆的右端固设有第五锥齿轮，所述底腔与所述动力腔之间转动设有传动轴，所述传动轴的顶端固设有第六锥齿轮，所述第六锥齿轮可与所述动力锥齿轮啮合，所述传动轴底部固设有第七锥齿轮，所述第七锥齿轮可与所述第五锥齿轮啮合。
进一步的技术方案，所述反应腔的顶部开设有管路，所述管路与所述泵水腔连通，所述管路内滑动设有长滑板，所述长滑板内开设有三口通孔，所述长滑板与所述管路的右壁之间安装有弹簧，所述反应腔的底部设有可与外界连通的出水口。
本发明的有益效果是：本发明的横板可以漂浮在水面上，使圆筒套始终与废水接触，从而可以进行废水的抽取，同时网罩可以进行初次过滤，使废水中的较大颗粒杂物，可以过滤出，同时本发明可以对废水进行富营养化处理，在废水进入反应腔内的同时存储箱内的活性淤泥会自动滴落进反应腔内，且本发明结构简单，由同一点动力源带动搅拌轴、离心转盘和螺旋杆的转动，节省了电机的数量，控制了成本，且传动稳定，操作方便，便于推广。（发明人蔡云非）
