申请日2019.11.08
公开(公告)日2019.12.24
IPC分类号C02F9/08
摘要
本发明公开了一种厨余垃圾内废水处理机，通过设置若干打散齿，螺旋齿将打散后的垃圾通过第二转轴的转动移送出打散箱的底端，分离出废水的厨余垃圾通过出料口被送出，通过打散齿的转动使得厨余垃圾中的团状垃圾能够被击碎打散，从而减少了厨余垃圾从过滤网上过滤出废水的时间，进而大大提高了废水的分离效率，进而大大提高了废水处理的预处理时间，从而提高了废水处理的效率，螺旋齿的结构与打散箱的底端结构相适配，进而当厨余垃圾被若干打散齿击碎打散后，螺旋齿通过转动能够尽快将垃圾送出，避免垃圾积累得不到输送造成的堵塞问题，提高了厨余垃圾的打散效率。
权利要求书

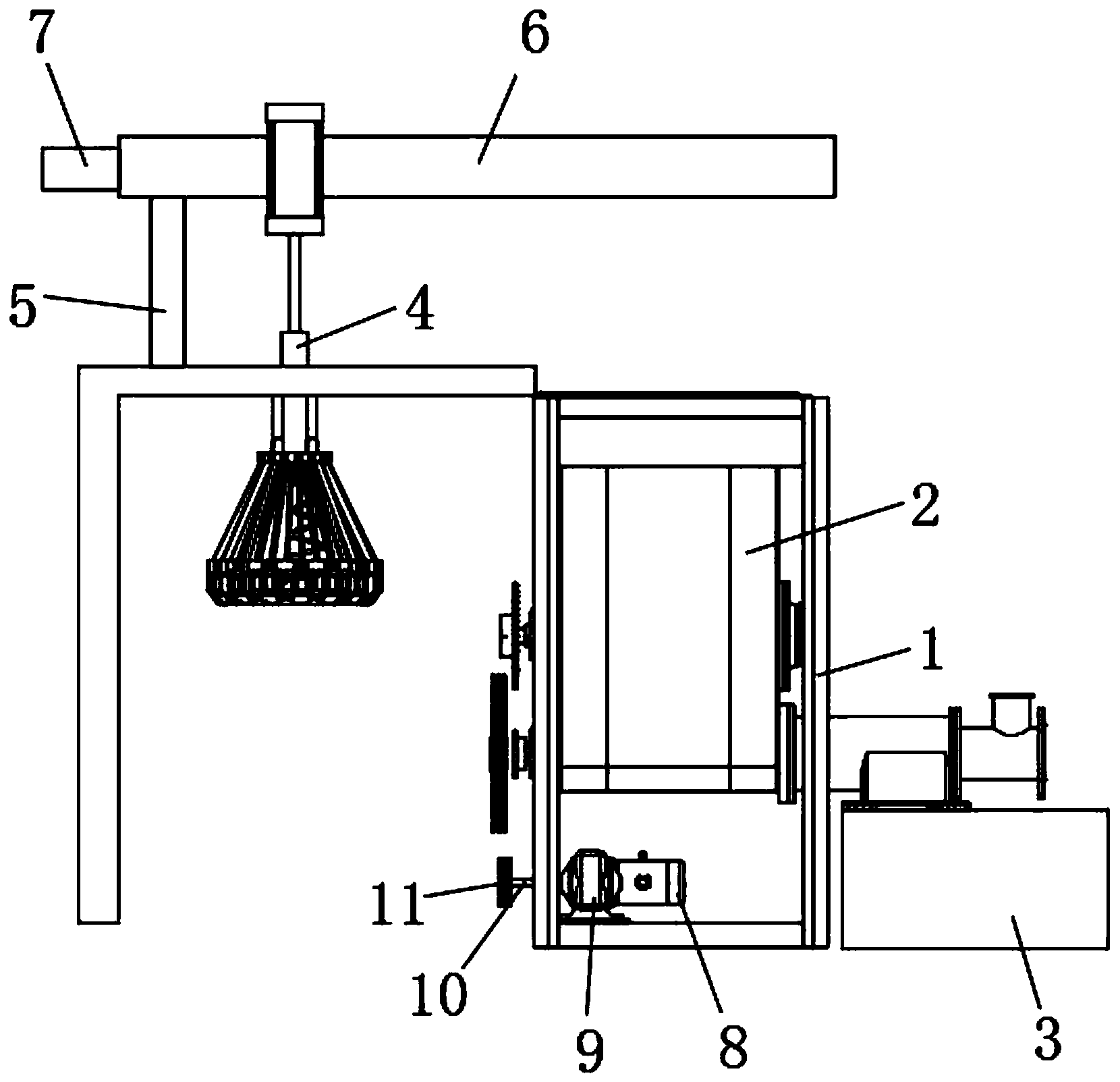

1.一种厨余垃圾内废水处理机，其特征在于，包括：用于对厨余垃圾打散处理的打散机构(2)、用于将厨余垃圾自动送料至打散机构(2)内的夹持机构(4)以及用于对废水进行处理的沉淀箱(3)，打散机构(2)通过螺栓与支撑架(1)固定连接，打散机构(2)包括打散箱(201)、第一齿轮(202)、第一转轴(203)、螺旋齿(209)和第一滤网(213)，打散箱(201)为内部中空的锥形结构，打散箱(201)的下端水平设置有第一转轴(203)，第一转轴(203)的两端通过轴承与安装板(207)转动连接，安装板(207)通过螺栓与打散箱(201)固定连接，第一转轴(203)上等间距设置有若干打散齿(206)，若干打散齿(206)均通过螺纹孔与第一转轴(203)固定练级，且若干打散齿(206)之间两两呈正交设置，安装板(207)的一端设置有第一齿轮(202)，第一齿轮(202)设置在打散箱(201)外，第一齿轮(202)通过键与第一转轴(203)转动连接，且第一齿轮(202)的底端通过链条与第二齿轮(208)活动连接，第二齿轮(208)通过键与第二转轴(205)转动连接，第二转轴(205)与第一转轴(203)呈平行设置，第二转轴(205)的一端通过轴承与打散箱(201)转动连接，第二转轴(205)上焊接固定有螺旋齿(209)，螺旋齿(209)的结构与打散箱(201)的底端结构相适配，第二齿轮(208)的一端设置有第一转轮(204)，第一转轮(204)通过键与第二转轴(205)转动连接，第二转轴(205)的一端贯穿打散箱(201)的一端向外延伸，第二转轴(205)的一端向传送桶(210)内延伸，传送桶(210)的一端通过螺栓固定安装有用于将厨余垃圾排出的出料口(211)，螺旋齿(209)自打散箱(201)向传送桶(210)延伸，传送桶(210)的底端一体连接有连接板(212)，连接板(212)的底端通过螺栓与沉淀箱(3)固定连接，连接板(212)的下端通过螺栓固定安装有第一滤网(213);
沉淀箱(3)包括箱体(301)、活性炭板(302)第二滤网(304)和推板(307)，箱体(301)为内部中空的箱体结构，箱体(301)的底端内壁上通过螺栓固定安装有用于对废水进行吸附净化的活性炭板(302)，箱体(301)的一端竖直设置有用于对废水进行杀菌的杀菌灯(303)，杀菌灯(303)通过螺栓与箱体(301)的内壁固定连接，箱体(301)的上端水平设置有第二滤网(304)，第二滤网(304)通过螺栓与箱体(301)固定连接，第二滤网(304)的目数大于第一滤网(213)的目数，且第二滤网(304)的上端设置有第一气缸(305)，第一气缸(305)通过螺栓与箱体(301)固定连接，第一气缸(305)的一端活动连接有第一推杆(306)，第一推杆(306)的一端贯穿箱体(301)向箱体(301)内延伸，且第一推杆(306)的一端通过螺栓固定安装有推板(307)，推板(307)与第二滤网(304)呈垂直设置，推板(307)为一端设置有弧面的板状结构，推板(307)的底端设置有尖端，使得推板(307)通过尖端与第二滤网(304)相抵。
2.根据权利要求1所述的一种厨余垃圾内废水处理机，其特征在于，所述打散箱(201)的底端设置有打散电机(8)，打散电机(8)通过螺栓与支撑架(1)固定连接，打散电机(8)的一端通过螺栓固定安装有减速箱(9)，减速箱(9)的一端转动连接有输出轴(10)，输出轴(10)的一端通过键转动连接有第二转轮(11)，第二转轮(11)通过皮带与设置在第二转轴(205)一端的第一转轮(204)活动连接。
3.根据权利要求1所述的一种厨余垃圾内废水处理机，其特征在于，所述夹持机构(4)的一端通过螺栓与移动板固定连接，移动板与设置在支撑架(1)顶端的滑板(6)滑动连接，使得夹持机构(4)通过驱动电机(7)的驱动沿滑板(6)的长度方向移动，驱动电机(7)通过螺栓与滑板(6)固定连接，滑板(6)的一端垂直设置有用于支撑的支撑座(5)，支撑座(5)通过螺栓与支撑架(1)固定连接。
4.根据权利要求1所述的一种厨余垃圾内废水处理机，其特征在于，所述夹持机构(4)包括第二气缸(401)、固定盘(406)、筋板(408)、底环(411)和拉伸弹簧(412)，第二气缸(401)的底端通过螺栓与移动板固定连接，第二气缸(401)的底端活动安装有第二推杆(402)，第二推杆(402)的底端贯穿移动板向下延伸，且第二推杆(402)的底端通过螺栓与安装盘(403)固定连接。
5.根据权利要求4所述的一种厨余垃圾内废水处理机，其特征在于，所述安装盘(403)的底端对称设置有固定杆(404)，固定杆(404)的顶端通过螺纹孔与安装盘(403)固定连接，固定杆(404)的底端通过卡轴(405)与安装底座固定连接，安装底座通过螺栓与固定盘(406)固定连接。
6.根据权利要求4所述的一种厨余垃圾内废水处理机，其特征在于，所述固定盘(406)为圆盘状结构，固定盘(406)沿圆周方向等间距设置有若干第一夹块(407)，若干第一夹块(407)通过螺栓与固定盘(406)固定连接，若干第一夹块(407)的一端均通过销轴与筋板(408)活动连接。
7.根据权利要求6所述的一种厨余垃圾内废水处理机，其特征在于，若干所述筋板(408)的底端均通过销轴与第二夹块(409)活动连接，第二夹块(409)通过螺栓与底环(411)固定连接，第二夹块(409)沿底环(411)的圆周方向等间距设置，若干第二夹块(409)的一端通过销轴活动连接有夹持块(410)，夹持块(410)为一端设置有圆弧的板状结构。
8.根据权利要求7所述的一种厨余垃圾内废水处理机，其特征在于，所述底环(411)的直径是固定盘(406)直径的2-3倍，底环(411)的中间垂直设置有拉伸弹簧(412)，拉伸弹簧(412)的顶端与固定盘(406)焊接固定，拉伸弹簧(412)的底端与底环(411)焊接固定。
9.根据权利要求7所述的一种厨余垃圾内废水处理机，其特征在于，所述底环(411)为圆环状结构，底环(411)沿半径方向设置有若干加强筋，若干加强筋与底环(411)焊接固定，且若干加强筋向底环(411)的圆心方向延伸，使得若干加强筋的一端焊接固定有中心环。
10.根据权利要求1所述的一种厨余垃圾内废水处理机，其特征在于，该废水处理机的工作方法具体包括如下步骤：
第一步，启动驱动电机(7)，通过驱动电机(7)驱动移动板带动第二气缸(401)移动至厨余垃圾的上方，启动第二气缸(401)，第二气缸(401)推动第二推杆(402)向下移动，第二推杆(402)带动固定盘(406)向下移动，进而通过固定盘(406)带动筋板(408)向下移动，使得筋板(408)带动底环(411)向下移动，使得固定盘(406)向下对筋板(408)进行挤压，从而使得夹持块(410)向外被挤压并对厨余垃圾进行夹持，驱动电机(7)驱动第二气缸(401)移动至打散箱(201)的上方;
第二步，打散电机(8)启动时，打散电机(8)带动减速箱(9)内的传动轴转动，进而通过传动轴带动输出轴(10)转动，使得输出轴(10)带动第二转轮(11)转动，进而使得第二转轮(11)通过皮带带动第一转轮(204)转动，使得第一转轮(204)带动第二转轴(205)转动，使得第二转轴(205)转动的同时带动螺旋齿(209)和第二齿轮(208)转动，使得第二齿轮(208)通过链条带动第一齿轮(202)转动，通过第一齿轮(202)带动第一转轴(203)转动，从而通过第一转轴(203)带动打散齿(206)转动，使得厨余垃圾通过打散齿(206)被击碎打散，螺旋齿(209)将打散后的厨余垃圾通过第二转轴(205)的转动移送出打散箱(201)的底端，厨余垃圾被传送至传送桶(210)内时，厨余垃圾中溢出的废水通过传送桶(210)底端设置的第一滤网(213)进入沉淀箱(3)内;
第三步，开启杀菌灯(303)，当需要对第二滤网(304)进行清理时，启动第一气缸(305)，第一气缸(305)推动第一推杆(306)沿水平方向移动，使得第一推杆(306)推动推板(307)沿第二滤网(304)的表面移动，最终通过推板(307)将第二滤网(304)表面积累的杂物推出箱体(301)外。
说明书
一种厨余垃圾内废水处理机
技术领域
本发明涉及废水处理机领域，具体为一种厨余垃圾内废水处理机，属于厨余垃圾废水处理机应用技术领域。
背景技术
生活垃圾处理专指日常生活或者为日常生活提供服务的活动所产生的固体废弃物以及法律法规所规定的视为生活垃圾的固体废物的处理，包括生活垃圾的源头减量、清扫、分类收集、储存、运输、处理、处置及相关管理活动。厨余垃圾是生活垃圾的一个主要部分，厨余垃圾的处理也是垃圾处理的重要环节，现有的厨余垃圾处理过程中，废水的处理是影响厨余垃圾处理效率的重要因素，现有的厨余垃圾处理过程中，在处理废水前一般需要先将厨余垃圾放置在过滤器的上方，通过过滤网将厨余垃圾中的废水滤出，再对废水进行处理，但在厨余垃圾过滤的过程中，因厨余垃圾的成分复杂，大小不一，使得废水在过滤时效率较低，不容易被完全过滤出，使得厨余垃圾在处理时效率较低。
发明内容
本发明的目的在于提供一种厨余垃圾内废水处理机，以解决现有的厨余垃圾处理过程中，在处理废水前一般需要先将厨余垃圾放置在过滤器的上方，通过过滤网将厨余垃圾中的废水滤出，再对废水进行处理，但在厨余垃圾过滤的过程中，因厨余垃圾的成分复杂，大小不一，使得废水在过滤时效率较低，不容易被完全过滤出，使得厨余垃圾在处理时效率较低的技术问题。
本发明的目的可以通过以下技术方案实现：
一种厨余垃圾内废水处理机，包括：用于对厨余垃圾打散处理的打散机构、用于将厨余垃圾自动送料至打散机构内的夹持机构以及用于对废水进行处理的沉淀箱，打散机构通过螺栓与支撑架固定连接，打散机构包括打散箱、第一齿轮、第一转轴、螺旋齿和第一滤网，打散箱为内部中空的锥形结构，打散箱的下端水平设置有第一转轴，第一转轴的两端通过轴承与安装板转动连接，安装板通过螺栓与打散箱固定连接，第一转轴上等间距设置有若干打散齿，若干打散齿均通过螺纹孔与第一转轴固定练级，且若干打散齿之间两两呈正交设置，安装板的一端设置有第一齿轮，第一齿轮设置在打散箱外，第一齿轮通过键与第一转轴转动连接，且第一齿轮的底端通过链条与第二齿轮活动连接，第二齿轮通过键与第二转轴转动连接，第二转轴与第一转轴呈平行设置，第二转轴的一端通过轴承与打散箱转动连接，第二转轴上焊接固定有螺旋齿，螺旋齿的结构与打散箱的底端结构相适配，第二齿轮的一端设置有第一转轮，第一转轮通过键与第二转轴转动连接，第二转轴的一端贯穿打散箱的一端向外延伸，第二转轴的一端向传送桶内延伸，传送桶的一端通过螺栓固定安装有用于将厨余垃圾排出的出料口，螺旋齿自打散箱向传送桶延伸，传送桶的底端一体连接有连接板，连接板的底端通过螺栓与沉淀箱固定连接，连接板的下端通过螺栓固定安装有第一滤网;
沉淀箱包括箱体、活性炭板、第二滤网和推板，箱体为内部中空的箱体结构，箱体的底端内壁上通过螺栓固定安装有用于对废水进行吸附净化的活性炭板，箱体的一端竖直设置有用于对废水进行杀菌的杀菌灯，杀菌灯通过螺栓与箱体的内壁固定连接，箱体的上端水平设置有第二滤网，第二滤网通过螺栓与箱体固定连接，第二滤网的目数大于第一滤网的目数，且第二滤网的上端设置有第一气缸，第一气缸通过螺栓与箱体固定连接，第一气缸的一端活动连接有第一推杆，第一推杆的一端贯穿箱体向箱体内延伸，且第一推杆的一端通过螺栓固定安装有推板，推板与第二滤网呈垂直设置，推板为一端设置有弧面的板状结构，推板的底端设置有尖端，使得推板通过尖端与第二滤网相抵。
进一步地，打散箱的底端设置有打散电机，打散电机通过螺栓与支撑架固定连接，打散电机的一端通过螺栓固定安装有减速箱，减速箱的一端转动连接有输出轴，输出轴的一端通过键转动连接有第二转轮，第二转轮通过皮带与设置在第二转轴一端的第一转轮活动连接。
进一步地，夹持机构的一端通过螺栓与移动板固定连接，移动板与设置在支撑架顶端的滑板滑动连接，使得夹持机构通过驱动电机的驱动沿滑板的长度方向移动，驱动电机通过螺栓与滑板固定连接，滑板的一端垂直设置有用于支撑的支撑座，支撑座通过螺栓与支撑架固定连接。
进一步地，夹持机构包括第二气缸、固定盘、筋板、底环和拉伸弹簧，第二气缸的底端通过螺栓与移动板固定连接，第二气缸的底端活动安装有第二推杆，第二推杆的底端贯穿移动板向下延伸，且第二推杆的底端通过螺栓与安装盘固定连接。
进一步地，安装盘的底端对称设置有固定杆，固定杆的顶端通过螺纹孔与安装盘固定连接，固定杆的底端通过卡轴与安装底座固定连接，安装底座通过螺栓与固定盘固定连接。
进一步地，固定盘为圆盘状结构，固定盘沿圆周方向等间距设置有若干第一夹块，若干第一夹块通过螺栓与固定盘固定连接，若干第一夹块的一端均通过销轴与筋板活动连接。
进一步地，若干筋板的底端均通过销轴与第二夹块活动连接，第二夹块通过螺栓与底环固定连接，第二夹块沿底环的圆周方向等间距设置，若干第二夹块的一端通过销轴活动连接有夹持块，夹持块为一端设置有圆弧的板状结构。
进一步地，底环的直径是固定盘直径的2-3倍，底环的中间垂直设置有拉伸弹簧，拉伸弹簧的顶端与固定盘焊接固定，拉伸弹簧的底端与底环焊接固定。
进一步地，底环为圆环状结构，底环沿半径方向设置有若干加强筋，若干加强筋与底环焊接固定，且若干加强筋向底环的圆心方向延伸，使得若干加强筋的一端焊接固定有中心环。
该废水处理机的工作方法具体包括如下步骤：
第一步，启动驱动电机，通过驱动电机驱动移动板带动第二气缸移动至厨余垃圾的上方，启动第二气缸，第二气缸推动第二推杆向下移动，第二推杆带动固定盘向下移动，进而通过固定盘带动筋板向下移动，使得筋板带动底环向下移动，使得固定盘向下对筋板进行挤压，从而使得夹持块向外被挤压并对厨余垃圾进行夹持，驱动电机驱动第二气缸移动至打散箱的上方;
第二步，打散电机启动时，打散电机带动减速箱内的传动轴转动，进而通过传动轴带动输出轴转动，使得输出轴带动第二转轮转动，进而使得第二转轮通过皮带带动第一转轮转动，使得第一转轮带动第二转轴转动，使得第二转轴转动的同时带动螺旋齿和第二齿轮转动，使得第二齿轮通过链条带动第一齿轮转动，通过第一齿轮带动第一转轴转动，从而通过第一转轴带动打散齿转动，使得厨余垃圾通过打散齿被击碎打散，螺旋齿将打散后的厨余垃圾通过第二转轴的转动移送出打散箱的底端，厨余垃圾被传送至传送桶内时，厨余垃圾中溢出的废水通过传送桶底端设置的第一滤网进入沉淀箱内;
第三步，开启杀菌灯，当需要对第二滤网进行清理时，启动第一气缸，第一气缸推动第一推杆沿水平方向移动，使得第一推杆推动推板沿第二滤网的表面移动，最终通过推板将第二滤网表面积累的杂物推出箱体外。
本发明的有益效果：
1、通过设置若干打散齿，若干打散齿能够将厨余垃圾中的复杂成分击碎打散，使得厨余垃圾中的废水能够通过若干打散齿充分溢出，同时螺旋齿将打散后的垃圾通过第二转轴的转动移送出打散箱的底端，厨余垃圾被传送至传送桶内时，厨余垃圾中溢出的废水通过传送桶底端设置的第一滤网进入沉淀箱内，同时分离出废水的厨余垃圾通过出料口被送出，通过打散齿的转动使得厨余垃圾中的团状垃圾能够被击碎打散，从而减少了厨余垃圾从过滤网上过滤出废水的时间，进而大大提高了废水的分离效率，进而大大提高了废水处理的预处理时间，从而提高了废水处理的效率，螺旋齿的结构与打散箱的底端结构相适配，进而当厨余垃圾被若干打散齿击碎打散后，螺旋齿通过转动能够尽快将垃圾送出，避免垃圾积累得不到输送造成的堵塞问题，提高了厨余垃圾的打散效率。
2、通过在底环的中间垂直设置拉伸弹簧，使得拉伸弹簧的顶端与固定盘焊接固定，夹持时，固定盘向下对筋板进行挤压，第二气缸向上驱动第二推杆时，若干筋板被拉伸并在固定盘与底环之间呈收拢状态，拉伸弹簧在筋板收拢时，通过自身弹性变形能力进一步对底环提供拉伸力，从而使得夹持块将厨余垃圾进行夹持，在夹持过程中，拉伸弹簧能够为底环提供拉伸力并提供缓冲，使得底环在夹持过程中更加稳定，进而提高了夹持效率，从而提高了垃圾处理效率。
3、通过将推板与第二滤网呈垂直设置，在推板的底端设置尖端，使得推板通过尖端与第二滤网相抵，清理时，第一气缸推动第一推杆沿水平方向移动，使得第一推杆推动推板沿第二滤网的表面移动，最终通过推板将第二滤网表面积累的杂物推出箱体外，推板能够将第二滤网表面积累的过滤杂物推出箱体外，进而能够提高厨余垃圾的过滤效率。（发明人江四胜;江川）
