申请日2019.11.11
公开(公告)日2020.01.03
IPC分类号C02F1/72; C02F1/66; C02F101/30
摘要
本发明公开了一种使用类Fenton催化剂进行污水处理装置，包括处理箱，所述中心杆上固定设置有多个搅拌杆，所述搅拌杆远离中心杆的一端开设有凹槽，所述凹槽中连接设置有压缩弹簧，所述压缩弹簧远离凹槽的一端固定连接有撞击球;述滑轨之间活动设置有类Fenton催化剂填料块二，所述类Fenton催化剂填料块二和凹型板之间连接设置有复原弹簧，所述类Fenton催化剂填料块二远离凹型板的一侧固定在隔板上;所述冲洗喷头块相对类Fenton催化剂填料块二设置。本发明提供了使用类Fenton催化剂进行污水处理装置，内置有回流冲洗装置，以及在搅拌混合液时带动撞击球撞击类Fenton催化剂填料块二的装置，可以防止催化剂填料的表面被污水中的杂质堵塞，加快反应效率，提高反应效果。
权利要求书

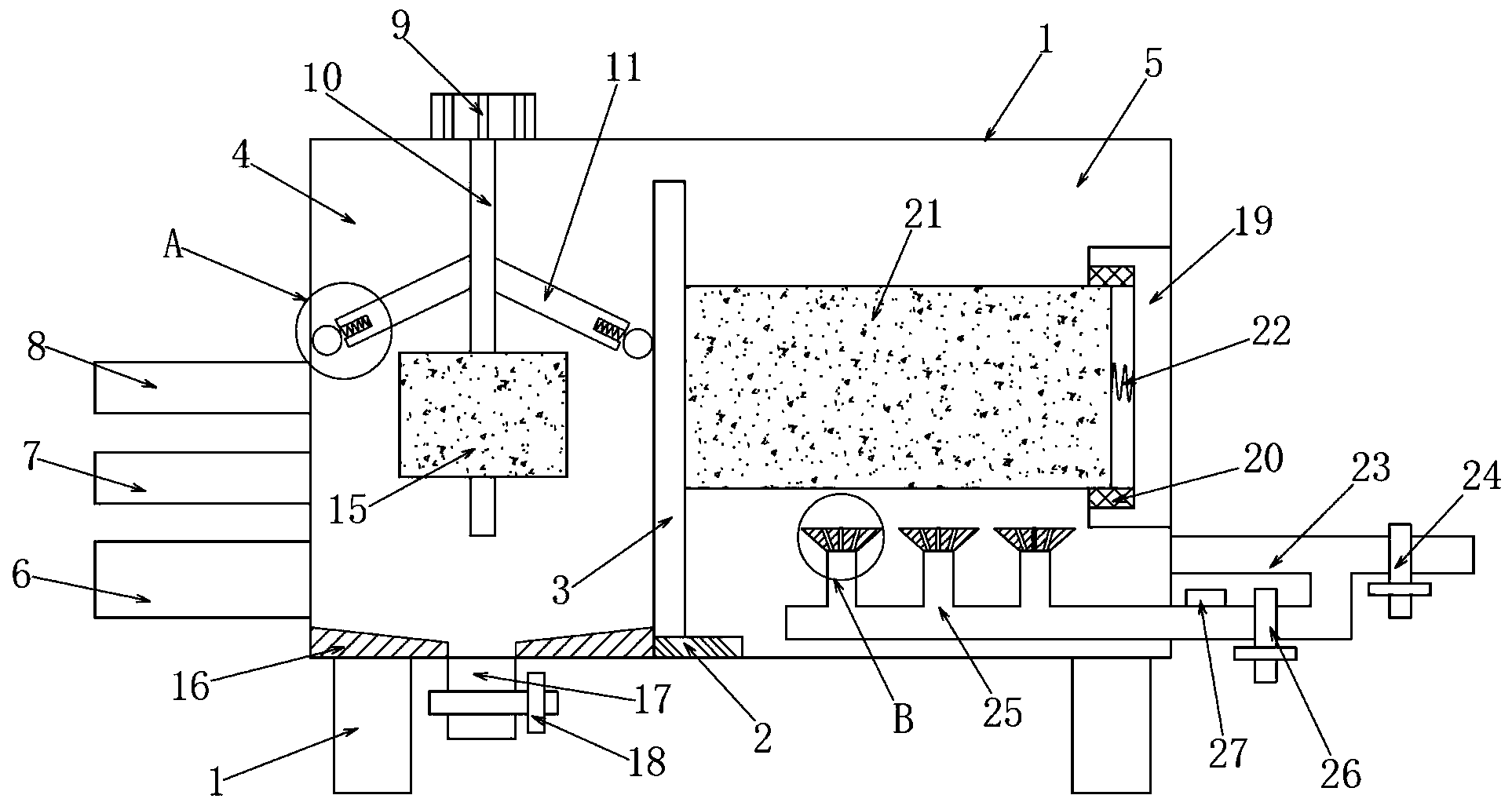

1.一种使用类Fenton催化剂进行污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的内腔底部固定设置有导向轨(2)，所述导向轨(2)上活动设置有隔板(3)，所述隔板(3)将处理箱(1)的内腔分为第一处理腔(4)和第二处理腔(5)，所述处理箱(1)靠近第一处理腔(4)的一侧依次连通设置有污水进口管(6)、双氧水进口管(7)和PH调节剂进口管(8)，所述处理箱(1)靠近第一处理腔(4)的外壁上设置有旋转电机(9)，所述旋转电机(9)的输出端固定设置有中心杆(10)，所述中心杆(10)延伸设置在处理箱(1)的内腔中，所述中心杆(10)上固定设置有多个搅拌杆(11)，所述搅拌杆(11)远离中心杆(10)的一端开设有凹槽(12)，所述凹槽(12)中连接设置有压缩弹簧(13)，所述压缩弹簧(13)远离凹槽(12)的一端固定连接有撞击球(14)，所述中心杆(10)上固定设置有类Fenton催化剂填料块一(15)，所述第一处理腔(4)的底部连通设置有排污管(17)，所述排污管(17)上设置有电动阀门一(18);
所述处理箱(1)在靠近第二处理腔(5)的一侧内壁上固定设置有凹型板(19)，所述凹型板(19)的凹槽中对称设置有滑轨(20)，所述滑轨(20)之间活动设置有类Fenton催化剂填料块二(21)，所述类Fenton催化剂填料块二(21)和凹型板(19)之间连接设置有复原弹簧(22)，所述类Fenton催化剂填料块二(21)远离凹型板(19)的一侧固定在隔板(3)上;
所述处理箱(1)靠近第二处理腔(5)的一侧连通设置有出口管(23)，所述出口管(23)上设置有电动阀门二(24)，所述出口管(23)上连通设置有回流管(25)，所述回流管(25)上设置有电动阀门三(26)和水泵(27)，所述回流管(25)延伸至第二处理腔(5)中，所述回流管(25)上连通设置有多个冲洗管(28)，所述冲洗管(28)的出口端设置有冲洗喷头块(29)，所述冲洗喷头块(29)上开设有多个冲洗通道(30)，所述冲洗喷头块(29)相对类Fenton催化剂填料块二(21)设置。
2.根据权利要求1所述的一种使用类Fenton催化剂进行污水处理装置，其特征在于：所述第一处理腔(4)的底部对称固定设置有导流块(16)。
3.根据权利要求1所述的一种使用类Fenton催化剂进行污水处理装置，其特征在于：所述冲洗通道(30)呈不同角度的倾斜设置。
说明书
一种使用类Fenton催化剂进行污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种使用类Fenton催化剂进行污水处理装置。
背景技术
现有技术中，申请号为“201810916005.7”的一种类芬顿流化床，包括：药池，其包括药池本体，连通药池本体的进水管，及伸入药池本体的搅拌机构;流化池，其包括流化池本体，及设于流化池本体上部的出水槽;类芬顿催化剂填料，其置于所述流化池本体内;及导流管，其第一端部连通所述药池本体，第二端部连通所述流化池本体且伸入所述类芬顿催化剂填料内，该类芬顿流化床可有效减少药剂投加量，减少污泥产生量，降低运行成本。
但是，其在使用过程中，仍然存在较为明显的缺陷：上述装置中缺少可以进行回流反冲洗的装置，当污水经过类Fenton催化剂填料时，固态颗粒非常容易堆积在类Fenton催化剂填料的表面，不仅会造成堵塞，降低处理效率，还会使得后续处理的污水不能有效地和类Fenton催化剂填料接触，影响污水处理的效果。
发明内容
本发明的目的在于提供一种使用类Fenton催化剂进行污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种使用类Fenton催化剂进行污水处理装置，包括处理箱，所述处理箱的内腔底部固定设置有导向轨，所述导向轨上活动设置有隔板，所述隔板将处理箱的内腔分为第一处理腔和第二处理腔，所述处理箱靠近第一处理腔的一侧依次连通设置有污水进口管、双氧水进口管和PH调节剂进口管，所述处理箱靠近第一处理腔的外壁上设置有旋转电机，所述旋转电机的输出端固定设置有中心杆，所述中心杆延伸设置在处理箱的内腔中，所述中心杆上固定设置有多个搅拌杆，所述搅拌杆远离中心杆的一端开设有凹槽，所述凹槽中连接设置有压缩弹簧，所述压缩弹簧远离凹槽的一端固定连接有撞击球，所述中心杆上固定设置有类Fenton催化剂填料块一，所述第一处理腔的底部连通设置有排污管，所述排污管上设置有电动阀门一;
所述处理箱在靠近第二处理腔的一侧内壁上固定设置有凹型板，所述凹型板的凹槽中对称设置有滑轨，所述滑轨之间活动设置有类Fenton催化剂填料块二，所述类Fenton催化剂填料块二和凹型板之间连接设置有复原弹簧，所述类Fenton催化剂填料块二远离凹型板的一侧固定在隔板上;
所述处理箱靠近第二处理腔的一侧连通设置有出口管，所述出口管上设置有电动阀门二，所述出口管上连通设置有回流管，所述回流管上设置有电动阀门三和水泵，所述回流管延伸至第二处理腔中，所述回流管上连通设置有多个冲洗管，所述冲洗管的出口端设置有冲洗喷头块，所述冲洗喷头块上开设有多个冲洗通道，所述冲洗喷头块相对类Fenton催化剂填料块二设置。
优选的，所述第一处理腔的底部对称固定设置有导流块。
优选的，所述冲洗通道呈不同角度的倾斜设置。
与现有技术相比，本发明的有益效果是：
1、本装置中设置有回流反冲洗装置，在使用一段时间后，当污水中的杂质堆积在类Fenton催化剂填料的表面，造成堵塞和处理反应不彻底时，可以启动反冲洗装置，将类Fenton催化剂填料中的杂质反向清除，并通过排污管排至处理箱外;
2、本装置中设置有搅拌杆，一方面，搅拌杆在旋转时可以将反应箱内的污水、双氧水和PH调节剂进行混合，提高污水处理效果，另一方面，搅拌杆上通过压缩弹簧连接的撞击球会间断性撞击隔板，使得类Fenton催化剂填料块二发生来回摆动，避免污水中的杂质堆积在类Fenton催化剂填料块二表面造成堵塞。
本发明提供了使用类Fenton催化剂进行污水处理装置，内置有回流冲洗装置，以及在搅拌混合液时带动撞击球撞击类Fenton催化剂填料块二的装置，可以防止催化剂填料的表面被污水中的杂质堵塞，加快反应效率，提高反应效果。（发明人赵建军;张现峰;冯超;刘沐鑫;吴景梅）
