申请日2019.10.08
公开(公告)日2020.01.03
IPC分类号C02F1/04; C02F103/06
摘要
本发明公开了一种渗滤液喷淋蒸发装置，属于渗滤液干化技术领域。该装置包括机箱和加热组件，所述机箱内设有隔板，所述机箱内在隔板的上方从下至上依次并排设有刮料组件、换热组件和喷淋组件，所述机箱上设有用于驱使换热组件转动的驱动组件，所述加热组件用于为换热组件提供热量。渗滤液经渗滤液供应管进入中空喷淋杆，然后经喷头流到低速转动的中空滚筒上进行一次加热，渗滤液加热后形成的污泥附着在中空滚筒的外圆柱面上，这些污泥在刮刀的作用下掉落到隔板上，并通过隔板对污泥进行二次加热。具有能耗低，渗滤液干化效率高，干化效果好等优点。
权利要求书

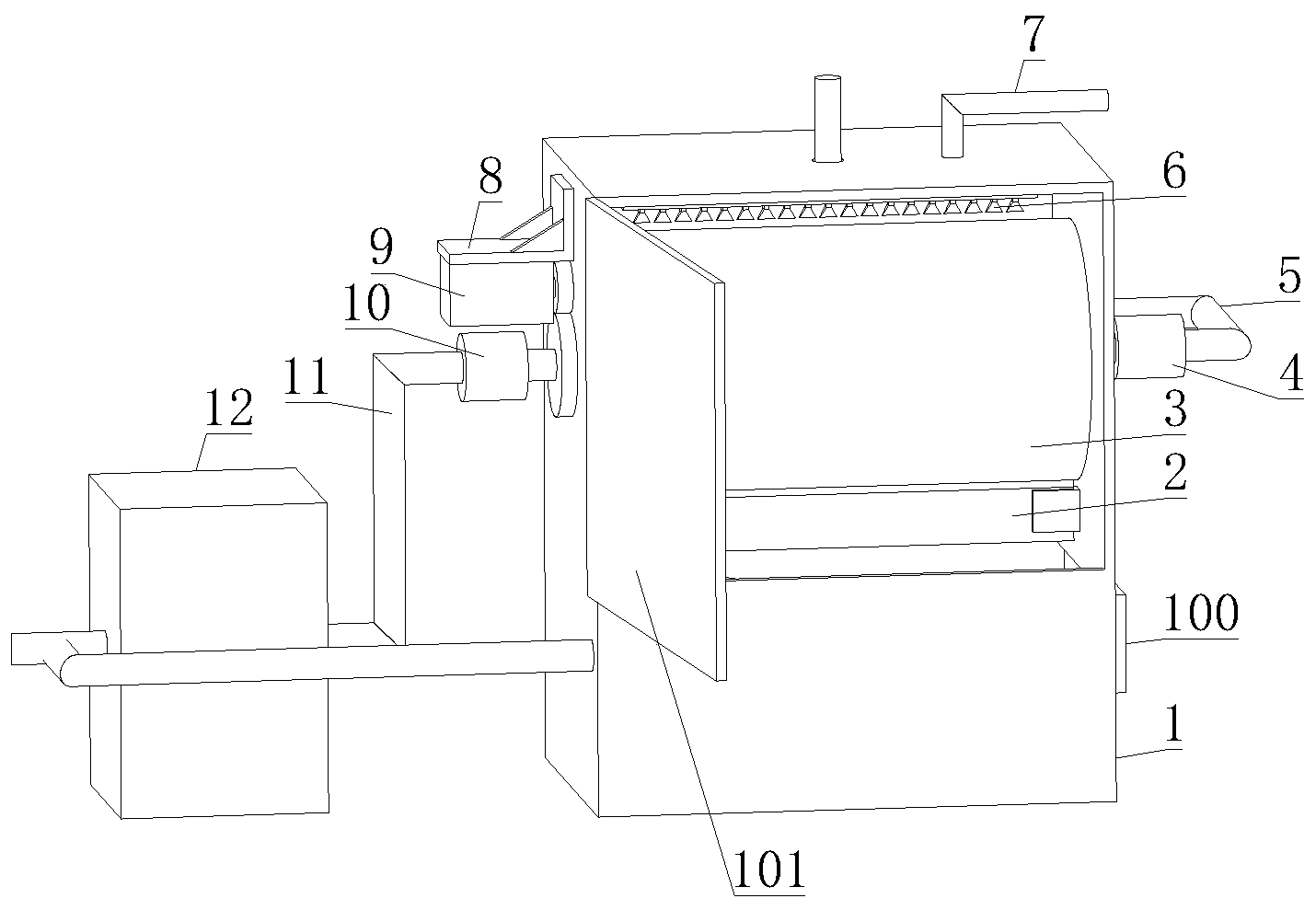

1.一种渗滤液喷淋蒸发装置，其特征在于：包括机箱(1)和加热组件(12)，所述机箱(1)内设有隔板(102)，所述机箱(1)内在隔板(102)的上方从下至上依次并排设有刮料组件(2)、换热组件(3)和喷淋组件(6)，所述机箱(1)上设有用于驱使换热组件(3)转动的驱动组件(9)，所述加热组件(12)用于为换热组件(3)提供热量。
2.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述隔板(102)倾斜设置，机箱(1)上在与隔板(102)相对应的位置开设有出料口，机箱(1)上在与出料口相对应的位置铰接有出料门(100)。
3.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述刮料组件(2)包括刮刀(20)和U形块(21)，刮刀(20)的两端均通过U形块(21)与机箱(1)连接。
4.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述加热组件(12)为热风机，热风机的出风口依次通过管道B(11)和连接件B(10)与换热组件(3)连接。
5.权利要求4所述的渗滤液喷淋蒸发装置，其特征在于：所述热风机的进风口通过管道与机箱(1)内隔板(102)下侧的空间连通。
6.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述换热组件(3)包括中空滚筒，中空滚筒的两端均设有连接管，且连接管与中空滚筒的内部连通。
7.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述换热组件(3)依次通过连接件A(4)和管道A(5)与机箱(1)内隔板(102)下侧的空间连通。
8.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述喷淋组件(6)包括中空喷淋杆(60)，中空喷淋杆(60)上设有渗滤液供应管(62)，中空喷淋杆(60)的底部设有多个喷头(61)。
9.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述驱动组件(9)为减速电机，减速电机通过安装架(8)设在机箱(1)上，减速电机的输出轴与换热组件(3)之间采用齿轮传动。
10.如权利要求1所述的渗滤液喷淋蒸发装置，其特征在于：所述机箱(1)的顶部设有排气管(7)。
说明书
一种渗滤液喷淋蒸发装置
技术领域
本发明涉及一种渗滤液喷淋蒸发装置，属于渗滤液干化技术领域。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水。若垃圾渗滤液不加处理而直接排入环境，会造成严重的环境污染。以保护环境为目的，对渗滤液进行处理是必不可少的。其中利用加热面传递热量进行干化处理是常用的方法，但是其处理方法会将垃圾渗滤液浓缩到一定程度以后，其成分里会含有大量的盐分和有机物，导致难以脱除里面的水分，干化效果差。为此，公开号为CN109928444A的中国专利文献，公开了一种垃圾渗滤液节能干化装置及工艺，利用调节空气干湿度原理实现蒸发，也就是说干空气与垃圾渗滤液接触使一部分水分进入空气中，通过降温的方法使水分冷凝达到干化渗滤液的目的。但是，其结构复杂，干化效率低，干化效果差。
发明内容
为解决上述技术问题，本发明提供了一种渗滤液喷淋蒸发装置。
本发明通过以下技术方案得以实现：
一种渗滤液喷淋蒸发装置，包括机箱和加热组件，所述机箱内设有隔板，所述机箱内在隔板的上方从下至上依次并排设有刮料组件、换热组件和喷淋组件，所述机箱上设有用于驱使换热组件转动的驱动组件，所述加热组件用于为换热组件提供热量。
所述隔板倾斜设置，机箱上在与隔板相对应的位置开设有出料口，机箱上在与出料口相对应的位置铰接有出料门。
所述刮料组件包括刮刀和U形块，刮刀的两端均通过U形块与机箱连接。
所述加热组件为热风机，热风机的出风口依次通过管道B和连接件B与换热组件连接。
所述热风机的进风口通过管道与机箱内隔板下侧的空间连通。
所述换热组件包括中空滚筒，中空滚筒的两端均设有连接管，且连接管与中空滚筒的内部连通。
所述换热组件依次通过连接件A和管道A与机箱内隔板下侧的空间连通。
所述喷淋组件包括中空喷淋杆，中空喷淋杆上设有渗滤液供应管，中空喷淋杆的底部设有多个喷头。
所述驱动组件为减速电机，减速电机通过安装架设在机箱上，减速电机的输出轴与换热组件之间采用齿轮传动。
所述机箱的顶部设有排气管。
本发明的有益效果在于：渗滤液经渗滤液供应管进入中空喷淋杆，然后经喷头流到低速转动的中空滚筒上进行一次加热，渗滤液加热后形成的污泥附着在中空滚筒的外圆柱面上，这些污泥在刮刀的作用下掉落到隔板上，并通过隔板对污泥进行二次加热。具有能耗低，渗滤液干化效率高，干化效果好等优点。（发明人王斌;肖程）
