申请日2019.12.06
公开(公告)日2020.03.27
IPC分类号E03F5/22; E03F7/00; B26D1/28; B26D5/12
摘要
本发明涉及一种雨水泵站底部自动清污防板结系统，包括盘型管、连接管、位移板、橡胶垫、固定架、电机、凸轮。所述的盘型管连接连接管，连接管末端固定有位移板，相邻的位移板之间连接有橡胶垫。盘型管上方固定有固定架，固定架上端设有拉杆。电机设置于污泥池外部，凸轮与电机输出轴固定连接，拉杆上端与凸轮配合连接。本发明可安装在污泥池顶部也可安装在雨水泵站内部，通过振动、搅拌粉碎以及冲洗的方式对污泥池或雨水泵站底部板结的污泥进行清除，清除效率高。同时也可通过压力传感器、控制装置等对污泥池或雨水泵站底部污泥残留量进行监控，自动对其进行清除。
权利要求书
1.一种雨水泵站底部自动清污防板结系统，其特征在于：

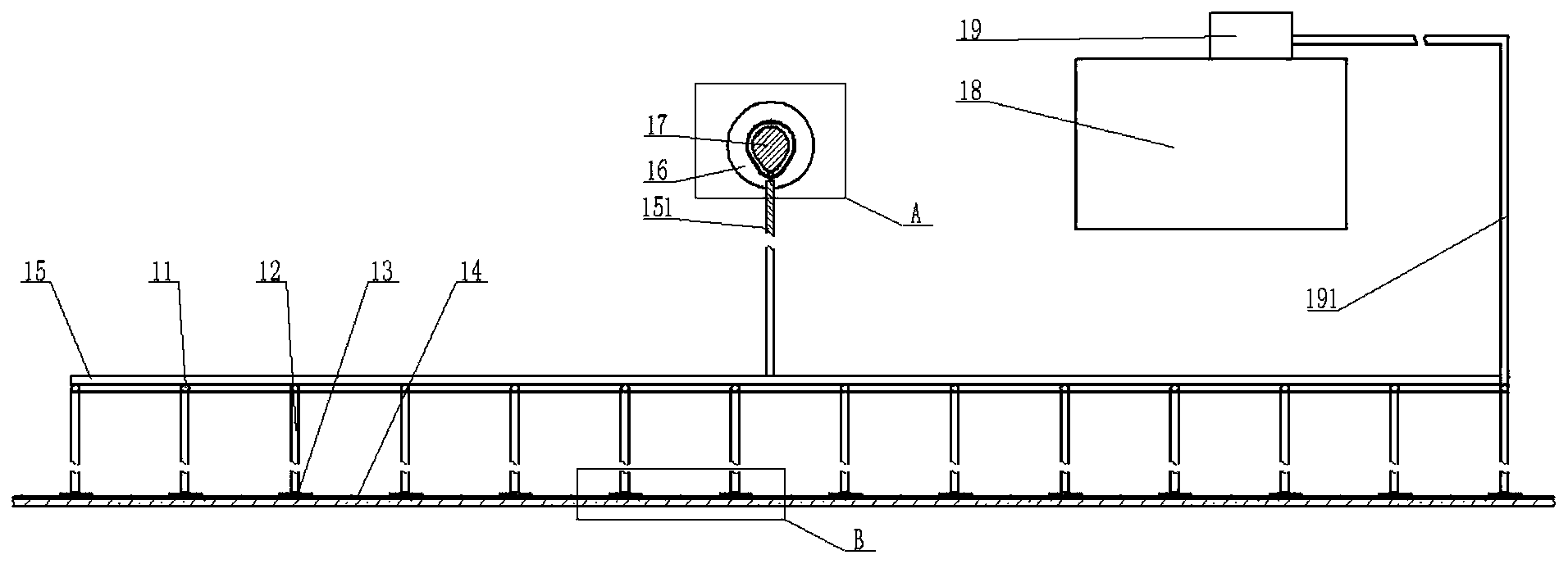

包括盘型管(11)、连接管(12)、位移板(13)、橡胶垫(14)、固定架(15)、电机(16)、凸轮(17)，
所述的盘型管(11)下方连接有若干根连接管(12)，连接管(12)末端固定有位移板(13)，相邻的位移板(13)之间固定连接有橡胶垫(14)，橡胶垫(14)中间部位与污泥池底面固定连接，位移板(13)位于最下端时其底面与污泥池底面接触，
盘型管(11)上方固定有固定架(15)，固定架(15)中心上端设有拉杆(151)，
电机(16)设置于污泥池外部，凸轮(17)与电机(16)输出轴固定连接，固定架(15)通过拉杆(151)上端与凸轮(17)转动连接。
2.根据权利要求1所述的一种雨水泵站底部自动清污防板结系统，其特征在于：
所述的凸轮(17)曲面上内凹有凹槽(171)，凹槽(171)开口处设有防脱沿(172)，拉杆(151)前端连接有球头(152)，球头(152)滑动设置于凹槽(171)内部。
3.根据权利要求1所述的一种雨水泵站底部自动清污防板结系统，其特征在于：
还包括高压水供给系统，高压水供给系统产生的高压水通过管路注入到盘型管(11)内部，盘型管(11)内腔与连接管(12)内腔贯通连接，
所述的位移板(13)内部设有水腔，位移板(13)上端面设有出水孔(13a)，连接管(12)内腔与位移板(13)内部水腔贯通连接。
4.根据权利要求1所述的一种雨水泵站底部自动清污防板结系统，其特征在于：
所述的高压水供给系统包括水箱(18)以及高压水泵(19)，高压水泵(19)将水箱(18)内部抽出加压后通过高压水管(191)注入到盘型管(11)内部。
5.根据权利要求3所述的一种雨水泵站底部自动清污防板结系统，其特征在于：
所述的连接管(12)下端贯通连接有中心管(123)，中心管(123)下端与位移板(13)固定连接，中心管(123)圆周面上设有喷射孔(123a)，中心管(123)外部套设有转管(121)，转管(121)上端面或下端面或上、下两个端面上内凹有凹槽(121a)，连接管(12)插设于凹槽(121a)内部，转管(121)内壁上均布有若干个叶片(121c)，叶片(121c)末端与中心管(123)外壁接触，转管(121)外壁上均布有若干个切割片(121b)，位于转管(121)与中心管(123)之间的位移板(13)上端面上设有下水孔(13b)。
6.根据权利要求5所述的一种雨水泵站底部自动清污防板结系统，其特征在于：
所述的中心管(123)圆周面上对称设有至少一个喷射孔(123a)，喷射孔(123a)中心线与中心管(123)圆周面内壁相切。
7.根据权利要求5所述的一种雨水泵站底部自动清污防板结系统，其特征在于：
所述的中心管(123)与连接管(12)之间设有漏斗形的缩管(122)。
8.根据权利要求5所述的一种雨水泵站底部自动清污防板结系统，其特征在于：
还包括控制装置，所述的橡胶垫(14)下方设有压力传感器(141)或压力开关，压力传感器(141)或压力开关与控制装置电性连接，控制装置控制电机(16)启停以及高压水供给系统启停。
9.根据根据权利要求8所述的一种雨水泵站底部自动清污防板结系统的工作方法，其特征在于，包括以下步骤：
A、启动电机(16)，凸轮(17)带动拉缸(151)上下移动，进而通过盘型管(11)、连接管(12)带动位移板(13)上下移动，在位移板(13)上下移动的过程中产生振动，将位移板(13)上板结的污泥振松;
B、相邻的位移板(13)之间连接有橡胶垫(14)，橡胶垫(14)中间位置又固定于污泥池的底面上，因此位移板(13)上下移动带动一部分橡胶垫(14)上下移动，使得橡胶垫(14)发生变形，使得橡胶垫(14)上粘贴的板结污泥发生弯折，进而松动;
C、高压水供给系统向盘型管(11)内部供给高压水，高压水通过连接管(12)流入到中心管(123)内部，然后通过喷射孔(123a)喷入到叶片(121c)上，推动转管(121)旋转，切割片(121b)切割泥块，做功后的高压水通过下水孔(13b)流入到位移板(13)内部，再由出水孔(13a)排出，进一步软化泥块，将板结的泥块冲散，泥浆在污泥池内部流动时，各个切割片(121b)一直在对其进行切割，使得最后的泥浆中无大块的泥块，方便通过泥浆泵排出。
10.根据权利要求9所述的一种雨水泵站底部自动清污防板结系统的工作方法，其特征在于：
压力传感器(141)每隔一段时间测量一次其上部橡胶垫(14)的重量，通过所测得重量可判断出橡胶垫(14)上是否有污泥残留，如果有污泥残留，控制装置控制电机(16)开启、高压水供给系统开启。
说明书
一种雨水泵站底部自动清污防板结系统
技术领域
本发明属于污水处理技术领域，具体涉及为一种雨水泵站底部自动清污防板结系统。
背景技术
一体化雨水提升泵站，是城市排水系统中必不可以的重要帮手。它的主要作用是为城市城区和道路上的雨水、积水通过管道时提动力，将雨水、给水从市政管网输送至排放地或处理场所。一体化雨水提升泵站采用全地埋式安装，一般分为中途泵站和终端泵站。通常，雨水和污水依靠自重重力的作用，从管道输送，因为地势或淤泥的影响，流动动力不足。而设置中途泵站，可以为管道中的流水提供足够的输送动力，提高排放速度，保证管道中的水排放通畅。而设置终端泵站，则是为了让雨水、污水顺利流入终点。通畅终端泵站的功率会更大一点。但初期雨水多含有大量泥沙以及其它污物，而且泥沙的密度大，会在泵站的底面进行沉淀，如果不及时清理，会形成板结，且泥沙越积越多，影响泵站的使用效率。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种雨水泵站底部自动清污防板结系统，本发明可安装在雨水泵站顶部也可安装在雨水泵站内部，通过振动、搅拌粉碎以及冲洗的方式对雨水泵站或雨水泵站底部板结的污泥进行清除，清除效率高。同时也可通过压力传感器、控制装置等对雨水泵站或雨水泵站底部污泥残留量进行监控，自动对其进行清除。
本发明解决现有技术存在的问题所采用的技术方案是：
一种雨水泵站底部自动清污防板结系统，包括盘型管、连接管、位移板、橡胶垫、固定架、电机、凸轮。
所述的盘型管下方连接有若干根连接管，连接管末端固定有位移板，相邻的位移板之间连接有橡胶垫，橡胶垫中间部位与雨水泵站底面固定连接，位移板位于最下端时其底面与雨水泵站底面接触。
盘型管上方固定有固定架，固定架上端设有拉杆。
电机设置于雨水泵站外部，凸轮与电机输出轴固定连接，拉杆上端与凸轮配合连接。
优选的，所述的凸轮曲面上内凹有凹槽，凹槽开口处设有防脱沿，拉杆前端连接有球头，球头滑动设置于凹槽内部。
优选的，还包括高压水供给系统，高压水供给系统产生的高压水通过管路注入到盘型管内部，盘型管内腔与连接管内腔贯通连接。所述的位移板内部设有水腔，位移板上端面设有出水孔，连接管内腔与位移板内部水腔贯通连接。
优选的，所述的高压水供给系统包括水箱以及高压水泵，高压水泵将水箱内部抽出加压后通过高压水管注入到盘型管内部。
优选的，所述的连接管下端贯通连接有中心管，中心管下端与位移板固定连接，中心管圆周面上设有喷射孔，中心管外部套设有转管，转管上端面上内凹有凹槽，连接管插设于凹槽内部，转管内壁上均布有若干个叶片，叶片末端与中心管外壁接触，转管外壁上均布有若干个切割片，位于转管与中心管之间的位移板上端面上设有下水孔。
优选的，所述的中心管圆周面上对称设有两个喷射孔，喷射孔中心线与中心管圆周面内壁相切。
优选的，所述的中心管与连接管之间设有漏斗形的缩管。
优选的，还包括控制装置，所述的橡胶垫下方设有压力传感器，压力传感器与控制装置电性连接，控制装置控制电机启停以及高压水供给系统启停。
一种雨水泵站底部自动清污防板结系统的工作方法，包括以下步骤：
A、启动电机，凸轮带动拉缸上下移动，进而通过盘型管、连接管带动位移板上下移动，在位移板上下移动的过程中产生振动，将位移板上板结的污泥振松;
B、相邻的位移板之间连接有橡胶垫，橡胶垫中间位置又固定于雨水泵站的底面上，因此位移板上下移动带动一部分橡胶垫上下移动，使得橡胶垫发生变形，使得橡胶垫上粘贴的板结污泥发生弯折，进而松动;
C、高压水供给系统向盘型管内部供给高压水，高压水通过连接管流入到中心管内部，然后通过喷射孔喷入到叶片上，推动转管旋转，切割片切割泥块，做功后的高压水通过下水孔流入到位移板内部，再由出水孔排出，进一步软化泥块，将板结的泥块冲散，泥浆在雨水泵站内部流动时，各个切割片一直在对其进行切割，使得最后的泥浆中无大块的泥块，方便通过泥浆泵排出。
优选的，压力传感器每隔一段时间测量一次其上部橡胶垫的重量，通过所测得重量可判断出橡胶垫上是否有污泥残留，如果有污泥残留，控制装置控制电机开启、高压水供给系统开启。
与现有技术相比，本发明所具有的有益效果：
(1)位移板快速上下移动，产生振动将其上方以及相连橡胶垫上方的板结污泥振动松散。
(2)高压水带动切割片旋转，将板结的污泥粉碎，同时位移板向上喷射的水流将污泥冲散形成较细的泥浆，方便泥浆泵抽出。（发明人宋龙波;张胜;孟祥岩;乔金宇;张素华;范苗苗）
