申请日2019.12.20
公开(公告)日2020.03.27
IPC分类号C02F11/13; C02F11/121; F24S10/70
摘要
本发明公开了一种带有太阳能板加热的污泥脱水脱臭干化装置，属于污水处理技术领域。它包括污水脱水干化装置、污泥泵、清水箱、清水泵;所述污水脱水干化装置包括干化槽、滤材、太阳能热水管阵列、热水干化管，干化槽由框架、溢流板、多孔滤板构成，框架四周通过四块溢流板密封连接，框架底部设置多孔滤板，多孔滤板上方设有滤材，滤材上层埋入热水干化管，框架顶部设置太阳能热水管阵列。定期启动污泥泵，将污泥池的泥水抽入污水脱水干化装置的干化槽内，内部水分依靠重力依次从滤材和多孔滤板流下，进入调节池;沥干的同时，通过清水箱、清水泵将太阳能热水管阵列与热水干化管连接，循环加热，对滤材上方的污泥进行加热，加速干化。
权利要求书
1.一种带有太阳能板加热的污泥脱水脱臭干化装置，其特征在于，它包括污水脱水干化装置、污泥泵、清水箱、清水泵;
所述污水脱水干化装置包括干化槽、滤材、太阳能热水管阵列、热水干化管，干化槽由框架、溢流板、多孔滤板构成，框架四周通过四块溢流板密封连接，框架底部设置多孔滤板，多孔滤板上方设有滤材，滤材上层埋入热水干化管，框架顶部设置太阳能热水管阵列;
所述污泥泵放入污泥池，污泥泵的出水端接入干化槽内;
所述污水脱水干化装置设在调节池上方，清水箱设在污水脱水干化装置一侧，清水箱通过清水泵与太阳能热水管阵列进水端连接，太阳能热水管阵列出水端与热水干化管进水端连接，热水干化管出水端与清水箱连接。
2.根据权利要求1所述一种带有太阳能板加热的污泥脱水脱臭干化装置，其特征在于，所述滤材采用三层颗粒不同的滤材，从上到下依次是4-8mm的砂石、8-12mm的碎砾、25-45mm的砾石。
3.根据权利要求1所述一种带有太阳能板加热的污泥脱水脱臭干化装置，其特征在于，所述多孔滤板下方设置锥型出水口。
4.根据权利要求1所述一种带有太阳能板加热的污泥脱水脱臭干化装置，其特征在于，所述干化槽侧壁设置多个布水孔，污泥泵的出水端接入所有布水孔。
5.根据权利要求1所述一种带有太阳能板加热的污泥脱水脱臭干化装置，其特征在于，所述干化槽框架顶部设有观察窗。
说明书
一种带有太阳能板加热的污泥脱水脱臭干化装置
技术领域
本发明涉及一种带有太阳能板加热的污泥脱水脱臭干化装置，属于污水处理技术领域。
背景技术
近几年国内村镇生活污水处理行业发展较快，很多地方均建设了分散的污水处理场站，但在分散污水处理运行过程中，不可避免的产生了剩余污泥，这些污泥贮存点较分散，每日产生的污泥量少，污泥含水率高，颗粒细小且不均匀，污泥中基本不含有毒有害物质，在脱水干化后，可大大减少污泥体积，之后再运送到就近的污泥干化场进一步干化处理或用作绿化植物的肥料。
目前，市场上常见的污泥干化装置有板框压滤机、带式压滤机、卧螺离心脱水机和叠螺污泥脱水机等，这些污泥干化装置多为应用于大型污水处理厂，在脱水干化前，需要投加絮凝药剂进行调理，存在体积大，重量大，不便于移动和搬运，且多数需要外接380V电源，运行能耗大，无法直接用于处理分散污泥。
因此，迫切需要开发一款既能满足分散污泥脱水干化的要求，又能安放于现场，运行简便，能耗小，不加药调理，日常维护工作量少，能与现场有效结合的污泥脱水装置。
发明内容
本发明所要解决的技术问题在于：提供一种带有太阳能板加热的污泥脱水脱臭干化装置，它解决了目前常见的污泥干化装置，在脱水干化前，需要投加絮凝药剂进行调理，且运行能耗大的问题。
本发明所要解决的技术问题采取以下技术方案来实现：

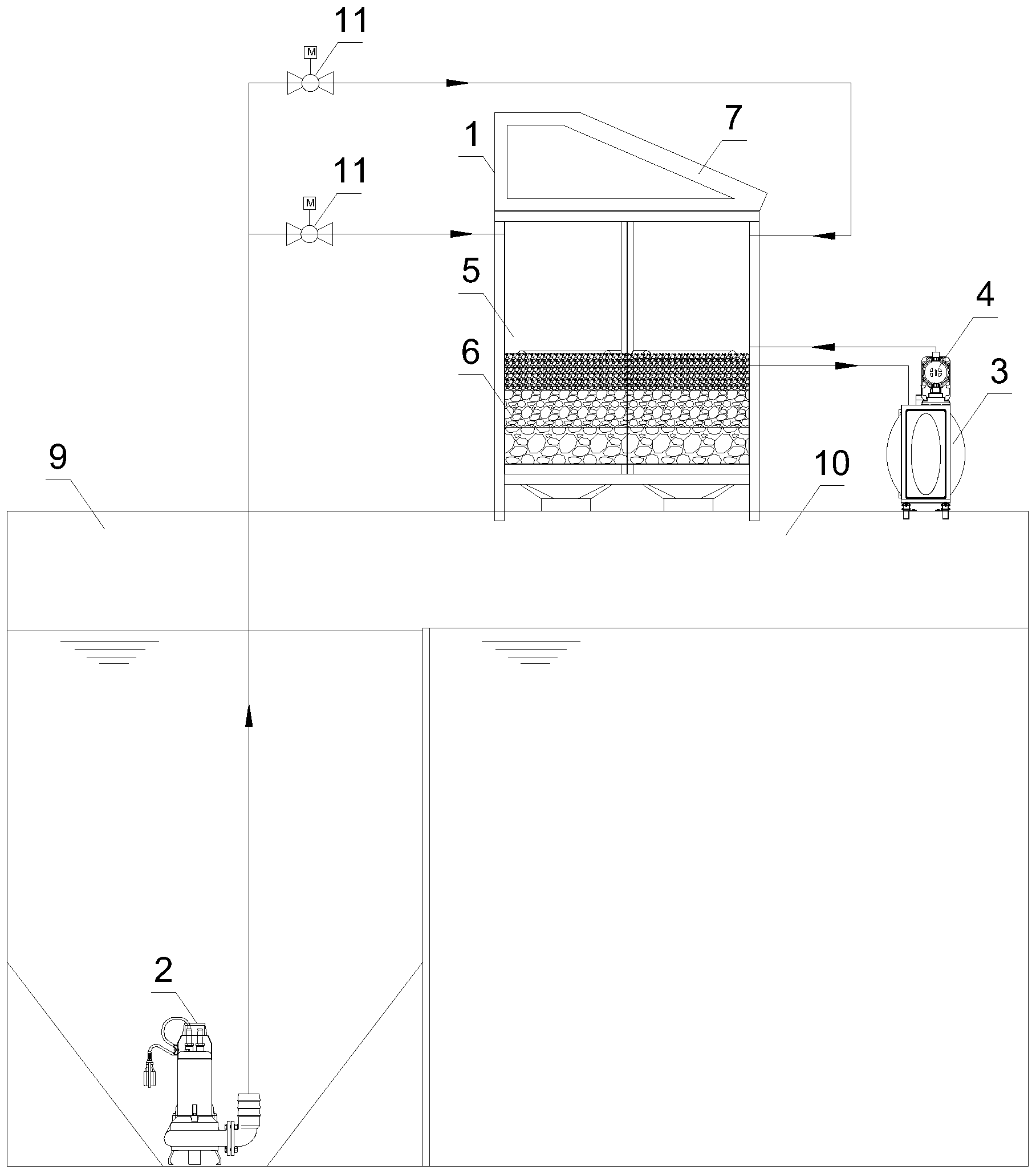

一种带有太阳能板加热的污泥脱水脱臭干化装置，它包括污水脱水干化装置、污泥泵、清水箱、清水泵;
所述污水脱水干化装置包括干化槽、滤材、太阳能热水管阵列、热水干化管，干化槽由框架、溢流板、多孔滤板构成，框架四周通过四块溢流板密封连接，框架底部设置多孔滤板，多孔滤板上方设有滤材，滤材上层埋入热水干化管，框架顶部设置太阳能热水管阵列;
所述污泥泵放入污泥池，污泥泵的出水端接入干化槽内;
所述污水脱水干化装置设在调节池上方，清水箱设在污水脱水干化装置一侧，清水箱通过清水泵与太阳能热水管阵列进水端连接，太阳能热水管阵列出水端与热水干化管进水端连接，热水干化管出水端与清水箱连接。
作为优选实例，所述滤材采用三层颗粒不同的滤材，从上到下依次是4-8mm的砂石、8-12mm的碎砾、25-45mm的砾石。
作为优选实例，所述多孔滤板下方设置锥型出水口。
作为优选实例，所述干化槽侧壁设置多个布水孔，污泥泵的出水端接入所有布水孔。
作为优选实例，所述干化槽框架顶部设有观察窗。
本发明的有益效果是：
(1)定期启动污泥泵，将污泥池的泥水抽入污水脱水干化装置的干化槽内，内部水分依靠重力依次从滤材和多孔滤板流下，进入调节池;
(2)当泵入水量过多时，上层水分从溢流板上方溢出，进入调节池;
(3)沥干的同时，通过清水箱、清水泵将太阳能热水管阵列与热水干化管连接，循环加热，对滤材上方的污泥进行加热，加速干化;
(4)通过污水脱水干化装置，可使不便于集中脱水的分散污泥得到有效处理，利用重力流过滤和太阳能加热干化，节省能源，大大降低污泥的含水率，人工维护工作量小，可大大减少污泥脱水干化的工作量。（发明人於胜洪;苗歉;王君;孙捷）
