申请日2019.12.25
公开(公告)日2020.04.14
IPC分类号C02F3/30
摘要
本发明公开了一种迷宫式一体化MBR膜生物反应器，属于污水处理技术领域，包括迷宫流室、气提回流室、膜组件、产水泵、气泵、膜室以及液位控制器，所述迷宫流室的右侧与气提回流室循环连通，所述气提回流室中部固定安装有风机，风机通过其表面设置的鼓风按钮与外接电源电性连接，所述气提回流室的右侧与膜组件连通，所述膜组件设置于膜室内部，所述产水泵通过导管设置于膜组件的右侧底端，所述气泵通过导管设置于膜组件的右侧顶端，所述液位控制器设置于气提回流室的顶端。本发明能够有效降低能源消耗，可降低约30%;能够缩小占地面积，可缩小约20%;污水处理效率高，经处理后的水质更优;具有较强的抗冲击性，保证污水处理过程稳定。
权利要求书

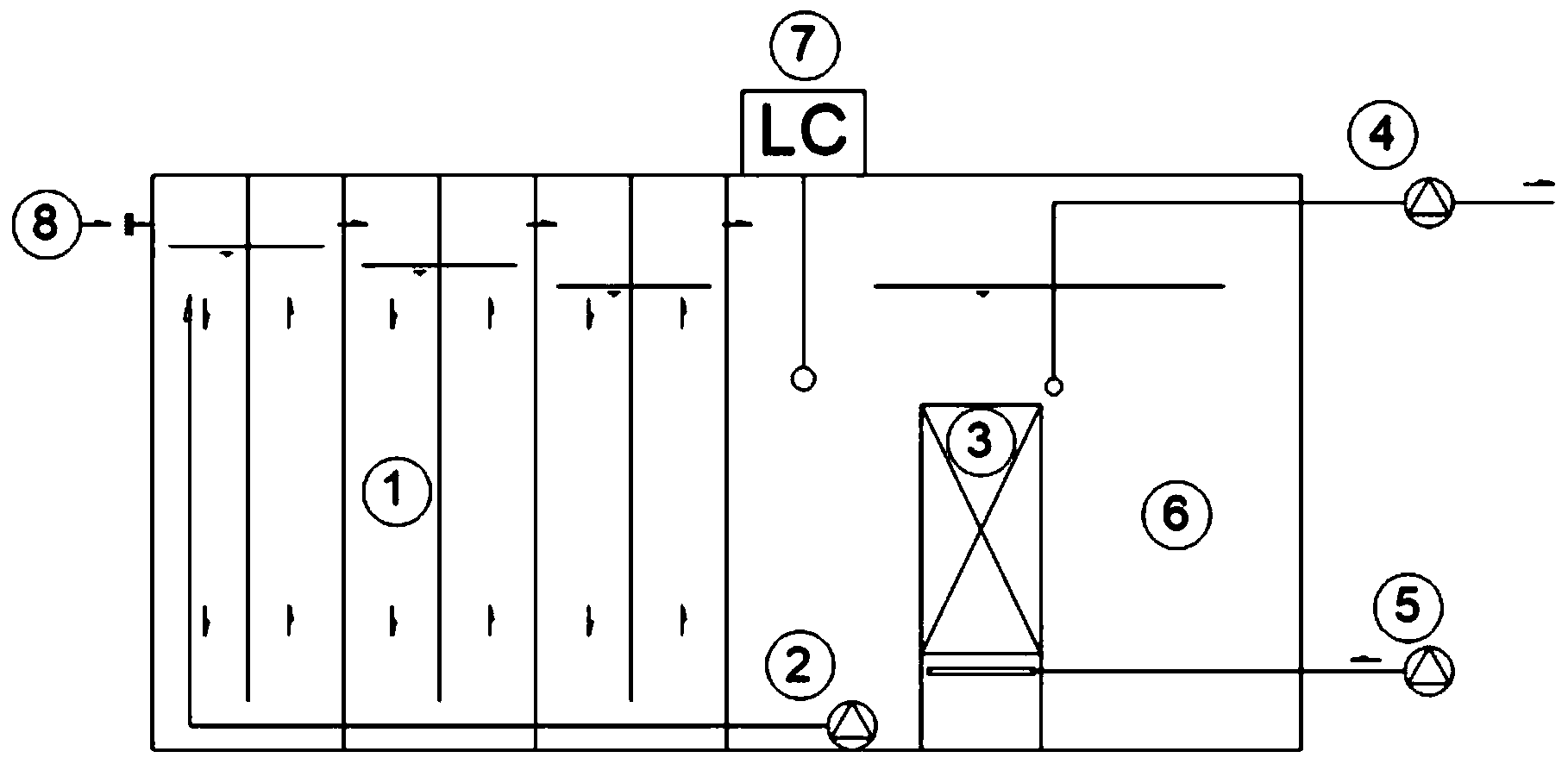

1.迷宫式一体化MBR膜生物反应器，包括迷宫流室(1)、气提回流室(2)、膜组件(3)、产水泵(4)、气泵(5)、膜室(6)以及液位控制器(7)，其特征在于：所述迷宫流室(1)的右侧与气提回流室(2)循环连通，所述气提回流室(2)中部固定安装有风机，风机通过其表面设置的鼓风按钮与外接电源电性连接，所述气提回流室(2)的右侧与膜组件(3)连通，所述膜组件(3)设置于膜室(6)内部，所述产水泵(4)通过导管设置于膜组件(3)的右侧底端，所述气泵(5)通过导管设置于膜组件(3)的右侧顶端，所述液位控制器(7)设置于气提回流室(2)的顶端。
2.根据权利要求1所述的迷宫式一体化MBR膜生物反应器，其特征在于：所述迷宫流室(1)包括污泥床组(11)、进液管(12)以及出液管(13)，所述污泥床组(11)设置于迷宫流室(1)内部，所述进液管(12)设置于污泥床组(11)左侧的顶端，所述出液管(13)设置于污泥床组(11)右侧的底端。
3.根据权利要求2所述的迷宫式一体化MBR膜生物反应器，其特征在于：所述污泥床组(11)设置为垂直流迷宫式厌氧区与缺氧区两部分结构，且设置有多个向下流和向上流污泥床间隔串联。
4.根据权利要求1所述的迷宫式一体化MBR膜生物反应器，其特征在于：所述膜组件(3)设置有两层过滤膜，所述过滤膜孔径范围为0.095mm～0.147mm。
5.根据权利要求1所述的迷宫式一体化MBR膜生物反应器，其特征在于：所述产水泵(4)为100WL80-8-4型号水泵、100WL126-5.3-4型号水泵或100WL120-8-5.5型号水泵中的一种。
6.根据权利要求1所述的迷宫式一体化MBR膜生物反应器，其特征在于：所述气泵(5)为VAP2300微型真空泵、TM30B-A真空抽气泵或TOPSFLO微型DC膜片泵中的一种。
7.根据权利要求1所述的迷宫式一体化MBR膜生物反应器，其特征在于：所述液位控制器(7)过其表面设置的启动按钮、复位按钮与外接电源电性连接。
说明书
迷宫式一体化MBR膜生物反应器
技术领域
本发明涉及污水处理技术领域，具体为一种迷宫式一体化MBR膜生物反应器。
背景技术
目前，市场上的一体化MBR装置，基本采用厌氧+缺氧+好氧+MBR(A2O+MBR)的主流工艺。该工艺主要为脱氮除磷工艺，具有能耗高、占地面积大、处理效率低的缺点。(1)能耗高：需要在厌氧和缺氧池内安装潜水搅拌机，同时需要两级回流(即膜池回流至缺氧池，再由缺氧池回流至厌氧池)。(2)占地面积大：因为处理效率低的缘故，需要设置好氧单元，增加了占地面积。(3)处理效率低：容易在厌氧池和缺氧池内形成短流，不能有效的利用池容，从而较少了水力停留时间，降低了处理效率。
综上所述，针对市场常规的一体化MBR装置，我们设计了一种迷宫式MBR膜生物反应器。解决了能耗高、占地面积大、处理效率低的缺点。
发明内容
本发明的目的在于提供迷宫式一体化MBR膜生物反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：迷宫式一体化MBR膜生物反应器，包括迷宫流室、气提回流室、膜组件、产水泵、气泵、膜室以及液位控制器，所述迷宫流室的右侧与气提回流室循环连通，所述气提回流室中部固定安装有风机，风机通过其表面设置的鼓风按钮与外接电源电性连接，所述气提回流室的右侧与膜组件连通，所述膜组件设置于膜室内部，所述产水泵通过导管设置于膜组件的右侧底端，所述气泵通过导管设置于膜组件的右侧顶端，所述液位控制器设置于气提回流室的顶端。
进一步的是，所述迷宫流室包括污泥床组、进液管以及出液管，所述污泥床组设置于迷宫流室内部，所述进液管设置于污泥床组左侧的顶端，所述出液管设置于污泥床组右侧的底端。
进一步的是，所述污泥床组设置为垂直流迷宫式厌氧区与缺氧区两部分结构，且设置有多个向下流和向上流污泥床间隔串联。
进一步的是，所述膜组件设置有两层过滤膜，所述过滤膜孔径范围为0.095mm～0.147mm。
进一步的是，所述产水泵为100WL80-8-4型号水泵、100WL126-5.3-4型号水泵或100WL120-8-5.5型号水泵中的一种。
进一步的是，所述气泵为VAP2300微型真空泵、TM30B-A真空抽气泵或TOPSFLO微型DC膜片泵中的一种。
进一步的是，所述液位控制器过其表面设置的启动按钮、复位按钮与外接电源电性连接。
与现有技术相比，本发明的有益效果是：
一、该种迷宫式一体化MBR膜生物反应器有效降低能源消耗，可降低约30%。
二、该种迷宫式一体化MBR膜生物反应器能够缩小占地面积，可缩小约20%。
三、该种迷宫式一体化MBR膜生物反应器的污水处理效率高，经处理后的水质更优。
四、该种迷宫式一体化MBR膜生物反应器具有较强的抗冲击性，保证整个污水处理过程稳定。（发明人邵梅生;许敏;杨忠;毛拴成;卢亚中）
