申请日2019.12.24
公开(公告)日2020.03.27
IPC分类号E03F1/00; E03F5/14; E03F5/22
摘要
本发明公开了一种用于建筑现场的地下污水排出装置，包括排出仓，所述排出仓的一端连接有污水进管，所述排出仓的顶端连接有污水出管，所述排出仓的顶端对应污水出管一侧位置处安装有过滤仓，本发明结构科学合理，使用安全方便，通过设置的过滤板、驱动电机、传动锥齿轮、从动锥齿轮、履带和收集斗，可将漂浮物移动至收集斗内收集，便于对污水中含有的漂浮杂物进行收集清理，避免污水中含有漂浮杂物影响污水排出的效率和效果，通过设置的排放阀、排放电机、驱动齿轮、驱动齿链和蛟龙输送板，可通过排放电机运行，对过滤的泥沙进行输送排出，便于对过滤后的泥沙进行清理，可避免污水中含有泥沙过多，影响排水的效率。
权利要求书

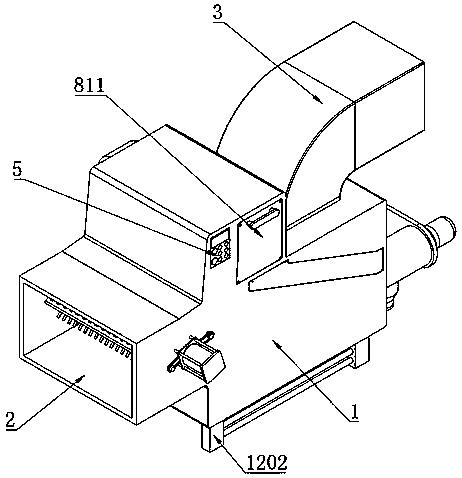

1.一种用于建筑现场的地下污水排出装置，包括排出仓(1)，其特征在于：所述排出仓(1)的一端连接有污水进管(2)，所述排出仓(1)的顶端连接有污水出管(3)，所述排出仓(1)的顶端对应污水出管(3)一侧位置处安装有过滤仓(4)，所述排出仓(1)的相邻一端安装有控制开关(5)，所述排出仓(1)的顶端内壁对应污水出管(3)位置处连接有分隔仓(6)，所述分隔仓(6)的底端贯穿安装有抽水泵(7);
所述排出仓(1)和过滤仓(4)的内壁安装有漂浮物收集机构(8)，所述漂浮物收集机构(8)包括驱动电机(801)、传动锥齿轮(802)、转动杆(803)、从动锥齿轮(804)、传动皮带轮(805)、传动皮带(806)、履带(807)、收集板(808)、过滤板(809)、通孔(810)和收集斗(811);
所述排出仓(1)的相邻另一端安装有驱动电机(801)，所述驱动电机(801)的一端转动安装有传动锥齿轮(802)，所述排出仓(1)的一端内壁均匀连接有转动杆(803)，位于所述传动锥齿轮(802)位置处所述转动杆(803)的一端连接有从动锥齿轮(804)，所述转动杆(803)的外侧对应排出仓(1)外侧位置处连接有传动皮带轮(805)，所述传动皮带轮(805)外侧安装有传动皮带(806)，所述转动杆(803)的外侧对应排出仓(1)内侧位置处连接有履带(807)，所述履带(807)的外侧均匀连接有收集板(808)，所述排出仓(1)的一端内壁对应转动杆(803)下方位置处连接有过滤板(809)，所述过滤板(809)的外侧均匀开设有通孔(810)，所述过滤仓(4)的一端嵌入安装有收集斗(811);
所述控制开关(5)的输入端电性连接市电的输出端，所述控制开关(5)的输出端电性连接抽水泵(7)和驱动电机(801)的输入端。
2.根据权利要求1所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述收集板(808)的边角为光滑圆角，所述收集板(808)的间隔为50mm。
3.根据权利要求1所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述排出仓(1)的底端内壁连接有污泥排放机构(9)，所述污泥排放机构(9)包括弧形底板(901)、排放管(902)、排放阀(903)、传动仓(904)、排放电机(905)、驱动轴(906)、驱动齿轮(907)、驱动齿链(908)和蛟龙输送板(909);
所述排出仓(1)的底端内壁连接有弧形底板(901)，所述排出仓(1)的一端对称连接有排放管(902)，所述排放管(902)的外侧底部位置处连接有排放阀(903)，所述排放管(902)的一端安装有传动仓(904)，所述传动仓(904)的一端固定安装有排放电机(905)，所述排出仓(1)的内壁对称连接有驱动轴(906)，所述驱动轴(906)的外侧连接有驱动齿轮(907)，所述驱动齿轮(907)的外侧啮合连接有驱动齿链(908)，所述驱动轴(906)的外侧连接有蛟龙输送板(909);
所述控制开关(5)的输出端电性连接排放电机(905)的输入端。
4.根据权利要求3所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述蛟龙输送板(909)的截面宽度小于排放管(902)的内壁半径，所述蛟龙输送板(909)的最低位置低于弧形底板(901)的最顶部位置。
5.根据权利要求1所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述排出仓(1)的一端对应过滤板(809)下方位置处连接有刷动清理机构(10)，所述刷动清理机构(10)包括清理电机(1001)、传动齿轮(1002)、清理轴(1003)、从动齿轮(1004)、传动齿链(1005)和刷板(1006);
所述排出仓(1)的一端对应过滤板(809)下方位置处连接有清理电机(1001)，所述清理电机(1001)的一端转动连接有传动齿轮(1002)，所述排出仓(1)的一端内壁对应过滤板(809)下方位置处均匀固定安装有清理轴(1003)，一侧所述清理轴(1003)的外侧对应排出仓(1)外侧位置处连接有从动齿轮(1004)，所述传动齿轮(1002)和从动齿轮(1004)的外侧啮合连接有传动齿链(1005)，所述清理轴(1003)的外侧对应排出仓(1)内部位置处均匀连接有刷板(1006);
所述控制开关(5)的输出端电性连接清理电机(1001)的输入端。
6.根据权利要求5所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述刷板(1006)的长度大于清理轴(1003)与过滤板(809)的直线距离，所述刷板(1006)的外侧包覆有软质橡胶套。
7.根据权利要求1所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述排出仓(1)的一端内壁连接有滤网拆卸安装机构(11)，所述滤网拆卸安装机构(11)包括放置槽(1101)、放置板(1102)、安装块(1103)、过滤网(1104)、安装板(1105)和安装螺栓(1106);
所述排出仓(1)的一端内壁开设有放置槽(1101)，所述放置槽(1101)的内壁放置有放置板(1102)，所述放置板(1102)的一端对称连接有安装块(1103)，所述安装块(1103)的一端连接有过滤网(1104)，所述过滤网(1104)的另一端连接有安装板(1105)，所述安装板(1105)和排出仓(1)的一端对应放置板(1102)位置处嵌入连接有安装螺栓(1106)。
8.根据权利要求7所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述安装螺栓(1106)的一端穿过安装板(1105)与排出仓(1)啮合连接，所述过滤网(1104)的孔径为2mm。
9.根据权利要求1所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述排出仓(1)的底端连接有稳固放置机构(12)，所述稳固放置机构(12)包括固定座(1201)、拆卸座(1202)、固定螺栓(1203)、连接杆(1204)和放置杆(1205);
所述排出仓(1)的底端四角位置处连接有固定座(1201)，所述固定座(1201)的底端连接有拆卸座(1202)，所述拆卸座(1202)的底端外侧嵌入安装有固定螺栓(1203)，所述拆卸座(1202)的一端安装有连接杆(1204)，所述固定座(1201)的底端对应拆卸座(1202)内部位置处均匀连接有放置杆(1205)。
10.根据权利要求9所述的一种用于建筑现场的地下污水排出装置，其特征在于，所述固定螺栓(1203)的顶端穿过拆卸座(1202)与固定座(1201)啮合连接，所述拆卸座(1202)与固定座(1201)之间通过固定螺栓(1203)进行固定安装。
说明书
一种用于建筑现场的地下污水排出装置
技术领域
本发明涉及建筑施工辅助设备技术领域，具体为一种用于建筑现场的地下污水排出装置。
背景技术
建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程，它包括基础工程施工、主体结构施工、屋面工程施工、装饰工程施工等，其中在地面上进行施工时，一般都需要向地下打入地基，打入地下地基时，地下污水会影响施工的进行，因此，需要对施工现场的地下污水进行排出;
但是目前市场上现有的地下污水排出装置使用时，在施工过程中容易出现泡沫、塑胶制品落入地下污水内，导致地下污水出现漂浮物，在排出地下污水时，则容易因漂浮物阻塞排放管道，影响地下污水的排放效率。
发明内容
本发明提供技术方案，可以有效解决上述背景技术中提出的在施工过程中容易出现泡沫、塑胶制品落入地下污水内，导致地下污水出现漂浮物，在排出地下污水时，则容易因漂浮物阻塞排放管道，影响地下污水的排放效率的问题。
为实现上述目的，本发明提供如下技术方案：一种用于建筑现场的地下污水排出装置，包括排出仓，所述排出仓的一端连接有污水进管，所述排出仓的顶端连接有污水出管，所述排出仓的顶端对应污水出管一侧位置处安装有过滤仓，所述排出仓的相邻一端安装有控制开关，所述排出仓的顶端内壁对应污水出管位置处连接有分隔仓，所述分隔仓的底端贯穿安装有抽水泵;
所述排出仓和过滤仓的内壁安装有漂浮物收集机构，所述漂浮物收集机构包括驱动电机、传动锥齿轮、转动杆、从动锥齿轮、传动皮带轮、传动皮带、履带、收集板、过滤板、通孔和收集斗;
所述排出仓的相邻另一端安装有驱动电机，所述驱动电机的一端转动安装有传动锥齿轮，所述排出仓的一端内壁均匀连接有转动杆，位于所述传动锥齿轮位置处所述转动杆的一端连接有从动锥齿轮，所述转动杆的外侧对应排出仓外侧位置处连接有传动皮带轮，所述传动皮带轮外侧安装有传动皮带，所述转动杆的外侧对应排出仓内侧位置处连接有履带，所述履带的外侧均匀连接有收集板，所述排出仓的一端内壁对应转动杆下方位置处连接有过滤板，所述过滤板的外侧均匀开设有通孔，所述过滤仓的一端嵌入安装有收集斗;
所述控制开关的输入端电性连接市电的输出端，所述控制开关的输出端电性连接抽水泵和驱动电机的输入端。
优选的，所述收集板的边角为光滑圆角，所述收集板的间隔为50mm。
优选的，所述排出仓的底端内壁连接有污泥排放机构，所述污泥排放机构包括弧形底板、排放管、排放阀、传动仓、排放电机、驱动轴、驱动齿轮、驱动齿链和蛟龙输送板;
所述排出仓的底端内壁连接有弧形底板，所述排出仓的一端对称连接有排放管，所述排放管的外侧底部位置处连接有排放阀，所述排放管的一端安装有传动仓，所述传动仓的一端固定安装有排放电机，所述排出仓的内壁对称连接有驱动轴，所述驱动轴的外侧连接有驱动齿轮，所述驱动齿轮的外侧啮合连接有驱动齿链，所述驱动轴的外侧连接有蛟龙输送板;
所述控制开关的输出端电性连接排放电机的输入端。
优选的，所述蛟龙输送板的截面宽度小于排放管的内壁半径，所述蛟龙输送板的最低位置低于弧形底板的最顶部位置。
优选的，所述排出仓的一端对应过滤板下方位置处连接有刷动清理机构，所述刷动清理机构包括清理电机、传动齿轮、清理轴、从动齿轮、传动齿链和刷板;
所述排出仓的一端对应过滤板下方位置处连接有清理电机，所述清理电机的一端转动连接有传动齿轮，所述排出仓的一端内壁对应过滤板下方位置处均匀固定安装有清理轴，一侧所述清理轴的外侧对应排出仓外侧位置处连接有从动齿轮，所述传动齿轮和从动齿轮的外侧啮合连接有传动齿链，所述清理轴的外侧对应排出仓内部位置处均匀连接有刷板;
所述控制开关的输出端电性连接清理电机的输入端。
优选的，所述刷板的长度大于清理轴与过滤板的直线距离，所述刷板的外侧包覆有软质橡胶套。
优选的，所述排出仓的一端内壁连接有滤网拆卸安装机构，所述滤网拆卸安装机构包括放置槽、放置板、安装块、过滤网、安装板和安装螺栓;
所述排出仓的一端内壁开设有放置槽，所述放置槽的内壁放置有放置板，所述放置板的一端对称连接有安装块，所述安装块的一端连接有过滤网，所述过滤网的另一端连接有安装板，所述安装板和排出仓的一端对应放置板位置处嵌入连接有安装螺栓。
优选的，所述安装螺栓的一端穿过安装板与排出仓啮合连接，所述过滤网的孔径为2mm。
优选的，所述排出仓的底端连接有稳固放置机构，所述稳固放置机构包括固定座、拆卸座、固定螺栓、连接杆和放置杆;
所述排出仓的底端四角位置处连接有固定座，所述固定座的底端连接有拆卸座，所述拆卸座的底端外侧嵌入安装有固定螺栓，所述拆卸座的一端安装有连接杆，所述固定座的底端对应拆卸座内部位置处均匀连接有放置杆。
优选的，所述固定螺栓的顶端穿过拆卸座与固定座啮合连接，所述拆卸座与固定座之间通过固定螺栓进行固定安装。
与现有技术相比，本发明的有益效果：本发明结构科学合理，使用安全方便：
1、通过设置的过滤板、驱动电机、传动锥齿轮、从动锥齿轮、履带和收集斗，将污水中的漂浮物进行阻挡，可通过驱动电机运行，带动履带移动，将漂浮物移动至收集斗内收集，使用者则可在使用结束后，对收集斗内收集的漂浮物进行清理，便于对污水中含有的漂浮杂物进行收集清理，避免污水中含有漂浮杂物影响污水排出的效率和效果。
2、通过设置的排放阀、排放电机、驱动齿轮、驱动齿链和蛟龙输送板，可打开排放阀，通过排放电机运行，带动驱动轴和蛟龙输送板转动，对过滤的泥沙进行输送排出，便于对过滤后的泥沙进行清理，增加了过滤后泥沙的收集和清理，可避免污水中含有泥沙过多，阻塞排水管，影响排水的效率。
3、通过设置的清理电机、传动齿轮、清理轴、刷板、从动齿轮和传动齿链，可通过清理电机运行，带动清理轴转动，通过清理轴外侧的刷板对过滤板表面进行刷动，便于对过滤板表面进行清理，也可对通孔内卡住的漂浮物进行清理，避免漂浮物卡在通孔内，影响排水的效率。
4、通过设置的安装螺栓、放置板、安装板和安装螺栓，可通过拆卸安装螺栓，将放置板与放置槽之间和安装板与排出仓之间进行分离，可对放置板、安装板和过滤网进行拆卸，便于过滤网的拆卸更换，也便于使用者对过滤网进行检修。
5、通过设置的拆卸座、固定螺栓、固定座和放置杆，可通过拆卸座直接对排出仓进行稳定放置，并可将固定座底端连接的放置杆插入软泥中，将排出仓进行稳定放置，增加了排出仓放置时的稳定性，避免排出仓放置时产生歪斜和移位。（发明人孟静）
