申请日2019.12.23
公开(公告)日2020.04.03
IPC分类号C02F1/52; C02F1/24; C02F1/56
摘要
本发明涉及一种用于污水处理的高效气浮装置，包括与增压泵连接的进水装置、与空气压缩机连接的进气装置和与加药泵连接的进药装置，还包括至少两个涡流混流器，所述进药装置包括阴离子絮凝箱和阳离子絮凝箱，所述阳离子絮凝箱内的阳离子絮凝剂流入第一级涡流混流器，所述阴离子絮凝箱内的阴离子絮凝剂流入第二级涡流混流器，第一级涡流混流器内的流体通过连接管道进入第二级涡流混流器，所述第二级涡流混流器内的流体通过出水口排入缓冲池，被气泡包裹的颗粒物迅速上浮，处理后的清水通过底部经折流板排出，而上浮的污泥通过缓冲池顶部的刮渣机刮入浮渣池。本发明不仅可使液体、气体、药剂三者充分接触、且对容器无密封限制并适应范围广。
权利要求书

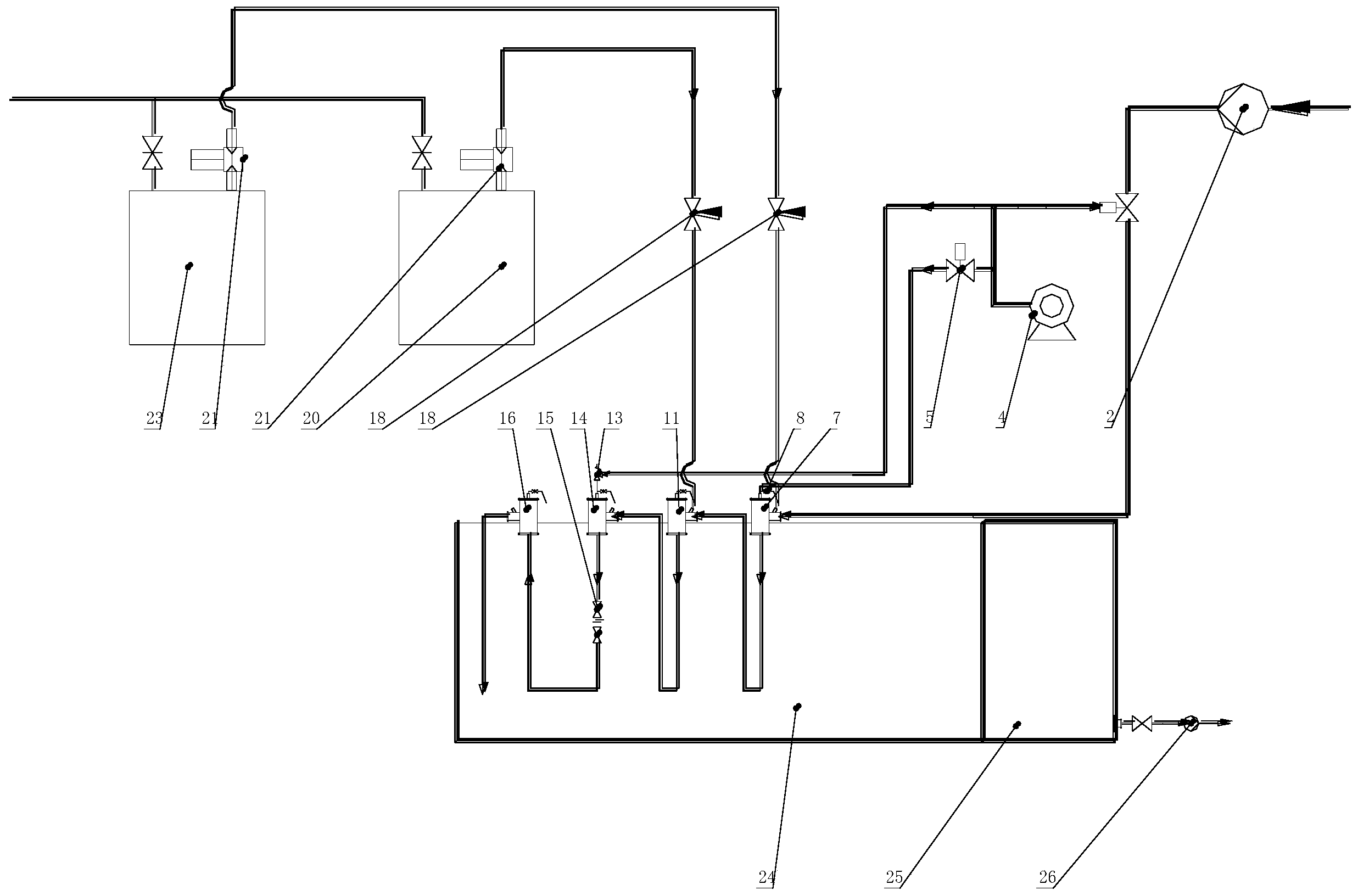

1.一种用于污水处理的高效气浮装置，其特征在于：包括与增压泵(2)连接的进水装置、与空气压缩机(4)连接的进气装置和与加药泵(21)连接的进药装置，还包括至少两个涡流混流器，所述进水装置内的污水通过进水管道进入至涡流混流器的进水口(71)，所述进气装置的气体通过进气管道连进入至涡流混流器的进气口(72)，所述进药装置内的絮凝剂通过加药管道进入至涡流混流器进水口处的加药口(73)，所述涡流混流器包括外筒(74)、设于外筒内的内筒(75)和设于底端的出水口(76)，所述进药装置包括阴离子絮凝箱(20)和阳离子絮凝箱(23)，所述阳离子絮凝箱内的阳离子絮凝剂流入第一级涡流混流器(7)的加药口，所述阴离子絮凝箱内的阴离子絮凝剂流入第二级涡流混流器(11)的加药口，所述气体通过进气口进入第一级涡流混流器(7)的内筒，所述污水、絮凝剂及经过第一级涡流混流器(7)的外筒(74)再沿一定切角进入内筒(75)，以使内筒流体形成涡流，第一级涡流混流器(7)内的流体通过连接管道进入第二级涡流混流器(11)，所述第二级涡流混流器内的流体通过出水口(76)排入缓冲池(24)，被气泡包裹的颗粒物迅速上浮，处理后的清水通过底部经折流板排出，而上浮的污泥通过缓冲池顶部的刮渣机刮入浮渣池(25)。
2.根据权利要求1所述用于污水处理的高效气浮装置，其特征在于：所述涡流混流器设为4个，为第一级涡流混流器(7)、第二级涡流混流器(11)、第三级涡流混流器(14)、第四级涡流混流器(16)，所述第一级涡流混流器(7)、第二级涡流混流器(11)、第三级涡流混流器(14)、第四级涡流混流器(16)依次串联，且压力逐级降低。
3.根据权利要求2所述用于污水处理的高效气浮装置，其特征在于：所述第三级涡流混流器设有泄压阀(13)。
4.根据权利要求1所述用于污水处理的高效气浮装置，其特征在于：所述阳离子絮凝剂和阴离子絮凝剂的投药比为5：2，应用于COD值为4000的污水处理。
5.根据权利要求1所述用于污水处理的高效气浮装置，其特征在于：所述进气管道设有气动电磁阀(5)，用于对所述气体进气量进行控制。
6.根据权利要求1所述用于污水处理的高效气浮装置，其特征在于：所述加药管道设有针型阀(18)。
7.根据权利要求2所述用于污水处理的高效气浮装置，其特征在于：所述第三级涡流混流器和第四级涡流混流器的连接管道上设有截止阀(15)。
8.根据权利要求1所述用于污水处理的高效气浮装置，其特征在于：所述浮渣池中的污泥通过污泥泵(26)抽出。
说明书
一种用于污水处理的高效气浮装置
技术领域
本发明涉及废水处理设备，具体说是一种用于污水处理的高效气浮装置。
背景技术
传统气浮设备是一类在水中通入或产生大量的微细气泡，使空气以高度分散的微小气泡形成附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固液分离的水处理设备。
但传统气浮占地面积大、耗电量大、药剂不能充分利用，对一些高密度且体积相对较大的去除效果低甚至没有，并且水中溶气量有限，不适用于含浓度大于250—300mg/L悬浮物的废水;另一点是要求有密封的容器;适应范围窄。
发明内容
针对上述问题，本发明提供一种可使液体、气体、药剂三者充分接触、且对容器无密封限制并适应范围广的用于污水处理的高效气浮装置。
本发明解决上述技术问题所采用的技术方案为：一种用于污水处理的高效气浮装置，包括与增压泵连接的进水装置、与空气压缩机连接的进气装置和与加药泵连接的进药装置，还包括至少两个涡流混流器，所述进水装置内的污水通过进水管道进入至涡流混流器的进水口，所述进气装置的气体通过进气管道连进入至涡流混流器的进气口，所述进药装置内的絮凝剂通过加药管道进入至涡流混流器进水口处的加药口，所述涡流混流器包括外筒、设于外筒内的内筒和设于底端的出水口，所述进药装置包括阴离子絮凝箱和阳离子絮凝箱，所述阳离子絮凝箱内的阳离子絮凝剂流入第一级涡流混流器的加药口，所述阴离子絮凝箱内的阴离子絮凝剂流入第二级涡流混流器的加药口，所述气体通过进气口进入第一级涡流混流器的内筒，所述污水和絮凝剂经过第一级涡流混流器的外筒再沿一定切角进入内筒，以使内筒流体形成涡流，第一级涡流混流器内的流体通过连接管道进入第二级涡流混流器，所述第二级涡流混流器内的流体通过出水口排入缓冲池，被气泡包裹的颗粒物迅速上浮，处理后的清水通过底部经折流板排出，而上浮的污泥通过缓冲池顶部的刮渣机刮入浮渣池。
作为优选，所述涡流混流器设为4个，为第一级涡流混流器、第二级涡流混流器、第三级涡流混流器、第四级涡流混流器，所述第一级涡流混流器、第二级涡流混流器、第三级涡流混流器、第四级涡流混流器依次串联，且压力逐级降低。
作为优选，所述第三级涡流混流器设有泄压阀。
作为优选，所述所述阳离子絮凝剂和阴离子絮凝剂的投药比为5：2。
作为优选，所述进气管道设有气动电磁阀，用于对所述气体进气量进行控制。
作为优选，所述加药管道设有针型阀。
作为优选，所述第三级涡流混流器和第四级涡流混流器的连接管道上设有截止阀。
作为优选，所述浮渣池中的污泥通过污泥泵抽出。
与现有技术相比，本发明具有以下有益效果：
1、本发明利用阳离子絮凝剂和阴离子絮凝剂，不仅可同时处理阳离子和阴离子，还兼具絮凝和吸附功能，吸附一价离子能力强，相较于只带一种电荷基团的阳离子絮凝剂或阴离子絮凝剂，有特殊的性能优势，适用范围广、成本价格低，吸附一价离子能力强，可以适应处理多种废水的要求，处理废水时的应用范围广;
2、而且本发明中阴离子絮凝剂和阳离子絮凝剂分别加入不同的涡流混流器，解决现有技术同时投加入一个反应器所导致的絮凝效率低的问题;
3、阳离子絮凝剂和阴离子絮凝剂的投加比例直接影响污水处理效果，当多方实验，本发明中的投加比例能够最大限度的形成非常集中的絮团，处理后的水质相比特别清澈;
4、本发明高效气浮利用三相涡流原理，研制出一种适合液体、气体、药剂三者可以充分接触混合的装置，三者进入装置前需要有一定的切线速度，则可以通过给液体、气体、药剂加压即可，然后沿着一定的切面进入内腔，形成强涡流，药剂在装置内最大限度的被拉长，从而最大限度的捕捉颗粒物，达到过滤来水的作用;所述增压泵、空气压缩机等动力设置有利于装置的自动化和提高污水处理效率;
5、而且所述涡流混流器均设有内筒和外筒，且设置一定切角，采用涡流形式，可以起到拉长药剂，从而最大限度的捕捉颗粒物、过滤来水的作用。
6、多个涡流混流器的压力逐级降低，有利于溶汽晶核形成，絮体中的气泡释放长大，可以有效地滤除絮体中的水分，减轻絮体比重，有利于絮体上浮，且释放压力有利于保护装置，延长使用寿命。（发明人周艳杰;黎标;胡丽;周勤;胡静;孙建江;贺杰）
