申请日2019.12.23
公开(公告)日2020.04.10
IPC分类号C02F3/02; C02F1/00
摘要
本发明公开了一种环保生活污水处理装置，包括处理室和过滤网以及设置在过滤网下方的曝气组件，曝气组件包括氧气发生器、驱动电机和转管，处理室的两侧侧壁上开设有滑槽，所述过滤网滑动卡设在滑槽内且通过弹簧与处理室之间弹性连接，处理室的内部位于过滤网的下方设置有用于撞击过滤网用的撞击组件，打开氧气发生器氧气依次通过导气管、转管和搅拌管进入污水中，启动驱动电机通过转管带动搅拌管转动，使得搅拌管喷出的氧气更好的与污水进行混合，设置搅拌叶，转动的搅拌叶将上升的氧气气泡进行打散，进一步提高了氧气与污水的混合效果，从而可以使得反应效率大大提高，还在处理室内设置撞击组件，对过滤网进行撞击，提高过滤网的过滤效率。
权利要求书

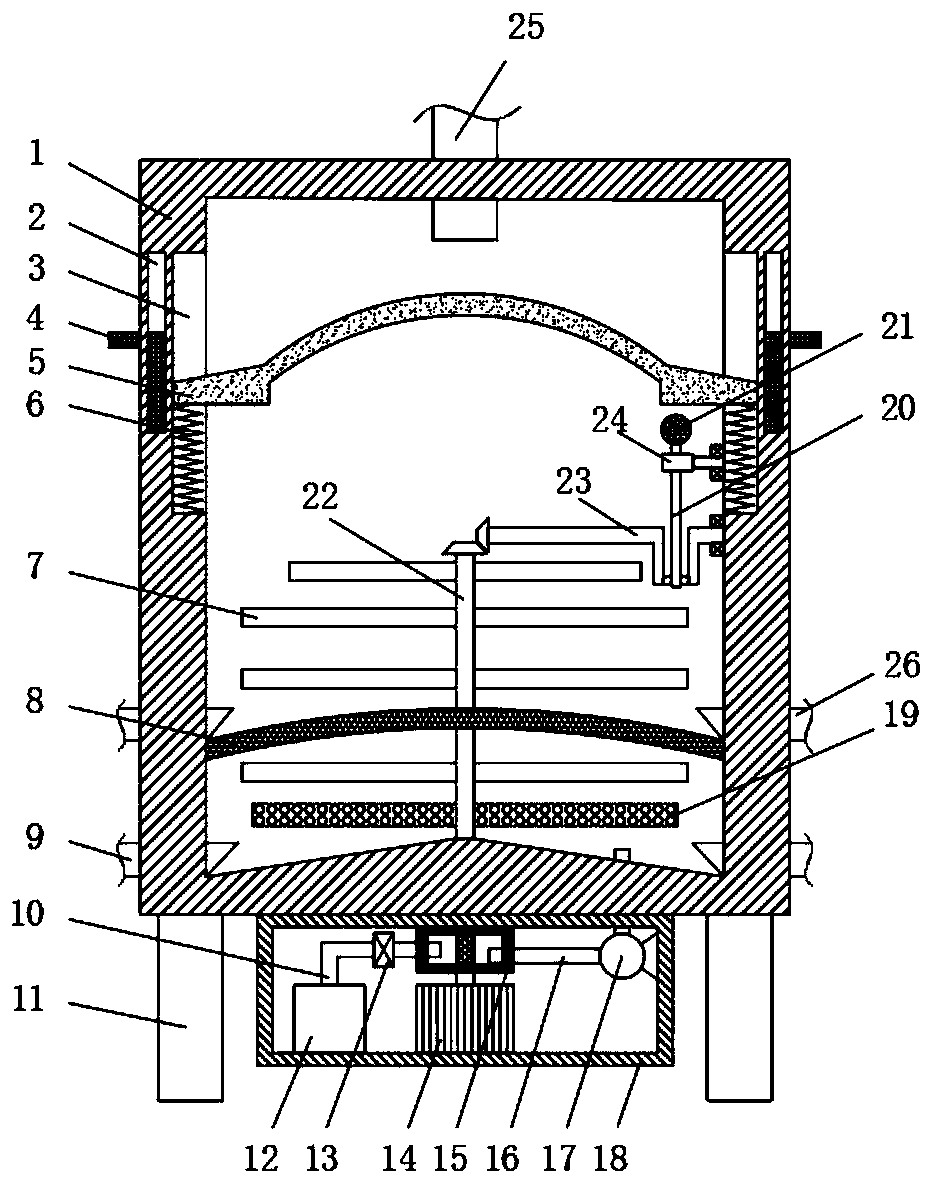

1.一种环保生活污水处理装置，包括处理室(1)和设置在处理室(1)内的过滤网(5)以及设置在过滤网(5)下方的曝气组件，处理室(1)的底部设置有出水口(9)，处理室(1)的顶部设置有污水进口(25)，其特征在于，所述曝气组件包括氧气发生器(12)、驱动电机(14)和转管(22)，所述处理室(1)的底部固定安装有安装箱(18)，所述氧气发生器(12)和驱动电机(14)均固定安装在安装箱(18)内，安装箱(18)的顶部内壁固定安装有密封罩(15)，所述转管(22)转动设置在处理室(1)的底部内壁，转管(22)的底部穿过密封罩(15)与驱动电机(14)的输出端固定连接且转管(22)上通过设置若干通孔与密封罩(15)之间相连通，所述氧气发生器(12)通过导气管(10)与密封罩(15)相连通且导气管(10)上设置有单向导通阀(13)，所述转管(22)上连通设置有搅拌管(19)且搅拌管(19)上均布设置有出气孔，转管(22)上位于搅拌管(19)的上方固定安装有搅拌叶(7)，所述处理室(1)的两侧侧壁上开设有滑槽(3)，所述过滤网(5)滑动卡设在滑槽(3)内且通过弹簧(6)与处理室(1)之间弹性连接，处理室(1)的内部位于过滤网(5)的下方设置有用于撞击过滤网(5)用的撞击组件。
2.根据权利要求1所述的环保生活污水处理装置，其特征在于，所述处理室(1)的底部通过支柱(11)固定安装在地面上。
3.根据权利要求2所述的环保生活污水处理装置，其特征在于，所述过滤网(5)为弧形且其两侧向下倾斜设置。
4.根据权利要求3所述的环保生活污水处理装置，其特征在于，所述处理室(1)的侧壁上开设有空腔(2)且空腔(2)与滑槽(3)相连通，空腔(2)内滑动卡设有密封挡板(4)。
5.根据权利要求4所述的环保生活污水处理装置，其特征在于，所述处理室(1)内部位于搅拌管(19)的上方固定安装有活性炭层(8)，处理室(1)上位于活性炭层(8)的上方设置有污泥出口(26)。
6.根据权利要求5所述的环保生活污水处理装置，其特征在于，所述密封罩(15)还通过水管(16)与处理室(1)之间相连通，水管(16)上设置有水泵(17)且水泵(17)固定安装在安装箱(18)内。
7.根据权利要求6所述的环保生活污水处理装置，其特征在于，所述撞击组件包括曲轴(23)和撞杆(20)，所述曲轴(23)的一端转动设置在处理室(1)的侧壁上，另一端通过锥齿轮与转管(22)之间传动连接，处理室(1)的侧壁上转动设置有限位块(24)，所述撞杆(20)滑动卡设在限位块(24)上，撞杆(20)的底部与曲轴(23)的弯折部之间铰接，撞杆(20)的顶部固定安装有撞击球(21)。
说明书
一种环保生活污水处理装置
技术领域
本发明涉及一种污水处理装置，具体是一种环保生活污水处理装置。
背景技术
生活污水中往往含有大量的营养物，直接排放会影响人们的生活与生态系统，因此排放前需要除去生活污水中的营养物，防止污水排入江河中造成水质富营养化。
目前使用的生活污水处理装置大多采用活性污泥法，依靠污水中的微生物进行化学反应消耗掉其中的营养物，这就需要向污水中的微生物提供氧气，但现有的污水处理装置氧气与污水的混合效果较差，反应效率较低，导致微生物不能快速的消耗掉污水中的营养物，而且污水处理装置中的过滤网比较容易被杂质堵塞，导致污水的处理效率较低。
发明内容
本发明的目的在于提供一种环保生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保生活污水处理装置，包括处理室和设置在处理室内的过滤网以及设置在过滤网下方的曝气组件，处理室的底部设置有出水口，处理室的顶部设置有污水进口，其特征在于，所述曝气组件包括氧气发生器、驱动电机和转管，所述处理室的底部固定安装有安装箱，所述氧气发生器和驱动电机均固定安装在安装箱内，安装箱的顶部内壁固定安装有密封罩，所述转管转动设置在处理室的底部内壁，转管的底部穿过密封罩与驱动电机的输出端固定连接且转管上通过设置若干通孔与密封罩之间相连通，所述氧气发生器通过导气管与密封罩相连通且导气管上设置有单向导通阀，所述转管上连通设置有搅拌管且搅拌管上均布设置有出气孔，转管上位于搅拌管的上方固定安装有搅拌叶，所述处理室的两侧侧壁上开设有滑槽，所述过滤网滑动卡设在滑槽内且通过弹簧与处理室之间弹性连接，处理室的内部位于过滤网的下方设置有用于撞击过滤网用的撞击组件。
作为本发明进一步的方案：所述处理室的底部通过支柱固定安装在地面上。
作为本发明进一步的方案：所述过滤网为弧形且其两侧向下倾斜设置。
作为本发明进一步的方案：所述处理室的侧壁上开设有空腔且空腔与滑槽相连通，空腔内滑动卡设有密封挡板。
作为本发明进一步的方案：所述处理室内部位于搅拌管的上方固定安装有活性炭层，处理室上位于活性炭层的上方设置有污泥出口。
作为本发明进一步的方案：所述密封罩还通过水管与处理室之间相连通，水管上设置有水泵且水泵固定安装在安装箱内。
作为本发明进一步的方案：所述撞击组件包括曲轴和撞杆，所述曲轴的一端转动设置在处理室的侧壁上，另一端通过锥齿轮与转管之间传动连接，处理室的侧壁上转动设置有限位块，所述撞杆滑动卡设在限位块上，撞杆的底部与曲轴的弯折部之间铰接，撞杆的顶部固定安装有撞击球。
与现有技术相比，本发明的有益效果是：
打开氧气发生器，氧气依次通过导气管、转管和搅拌管进入污水中，启动驱动电机通过转管带动搅拌管转动，使得搅拌管喷出的氧气更好的与污水进行混合，同时在转管上设置搅拌叶，转动的搅拌叶进一步将上升的氧气气泡进行打散，进一步提高了氧气与污水的混合效果，从而可以使得污水中的微生物更好的利用氧气进行反应，反应效率大大提高，还在处理室内设置撞击组件，对过滤网进行撞击，提高过滤网的过滤效率。（发明人王立平）
