申请日2020.01.14
公开(公告)日2020.05.01
IPC分类号C02F3/30; C02F3/28
摘要
一种连续流缺氧/好氧耦合厌氧氨氧化的污水处理装置和方法，该污水处理装置包括进水单元，引入待处理污水;连续流缺氧/好氧反应器，包括缺氧段和好氧段;二沉池，好氧段的出水流入其内沉淀;中间水池，二沉池内的出水流入其内;厌氧氨氧化反应器，中间水池内的污水在其内发生厌氧氨氧化脱氮反应;以及出水单元，厌氧氨氧化反应器内排出的达标污水进入出水单元内。本发明在传统缺氧/好氧反应器基础上耦合厌氧氨氧化反应器，通过分段进水、回流方式增加了原有工艺处理能力并提高出水质量，在增容提质方面具有十分突出的优点。
权利要求书

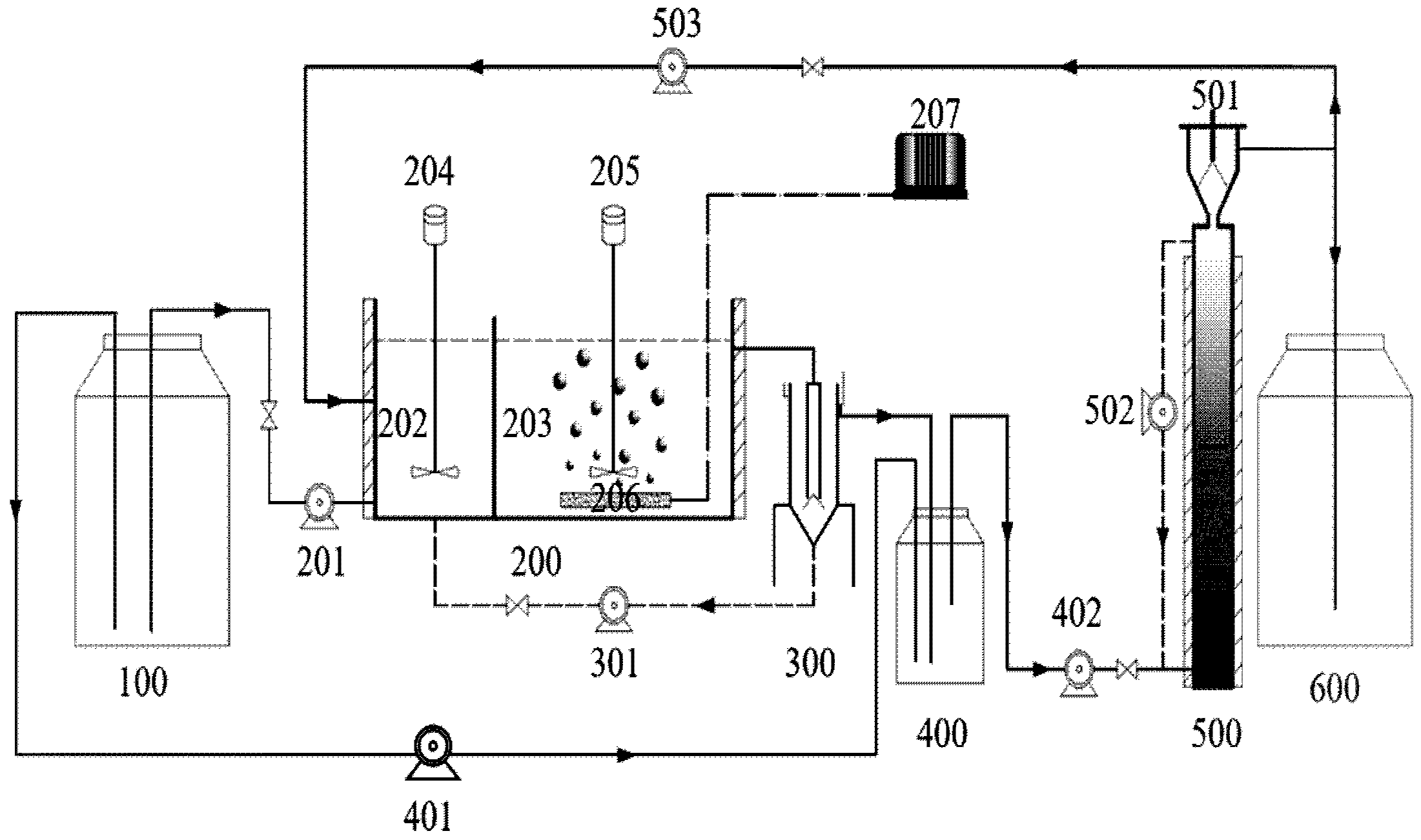

1.一种污水处理装置，其特征在于，包括：
进水单元，引入待处理污水;
连续流缺氧/好氧反应器，包括缺氧段和好氧段;
二沉池，好氧段的出水流入其内沉淀;
中间水池，二沉池内的出水流入其内;
厌氧氨氧化反应器，中间水池内的污水在其内发生厌氧氨氧化脱氮反应;以及
出水单元，厌氧氨氧化反应器内排出的达标污水进入出水单元内。
2.根据权利要求1所述的污水处理装置，其特征在于，
所述二沉池与缺氧段之间设有污泥回流管路;
其中，污泥回流管路上设有将二沉池内的污泥回流至缺氧段的污泥回流泵。
3.根据权利要求1所述的污水处理装置，其特征在于，
所述缺氧段内设有缺氧段搅拌器;
所述好氧段内设有好氧段搅拌器。
4.根据权利要求1所述的污水处理装置，其特征在于，
所述好氧段内设有曝气单元;
其中，所述曝气单元包括好氧段曝气盘和空气压缩机。
5.根据权利要求1所述的污水处理装置，其特征在于，
所述厌氧氨氧化反应器内设有三相分离器，所述三相分离器的液体出口与出水单元连接;
其中，所述三相分离器液体出口与缺氧段连通。
6.根据权利要求1所述的污水处理装置，其特征在于，
所述厌氧氨氧化反应器上设有用于连通厌氧氨氧化反应器顶部和底部的外回流管路。
7.根据权利要求1所述的污水处理装置，其特征在于，
所述进水单元与中间水池连通;
所述进水单元包括进水水箱和第一进水泵;
所述出水单元包括出水水箱。
8.一种污水处理方法，采用如权利要求1至7任一项所述的污水处理装置，包括：
待处理污水进入连续流缺氧/好氧反应器的缺氧段并与厌氧氨氧化反应器回流水混合，进行反硝化反应后得到第一污水;
第一污水进入好氧段进行短程硝化反应后，得到第二污水;
第二污水沉淀后与部分进水混合，进入厌氧氨氧化反应器内进行厌氧氨氧化脱氮反应后，得到达标污水。
9.根据权利要求8所述的处理方法，其特征在于，
所述好氧段采用间歇曝气方法，所述曝气时间为4至6分钟，所述曝气间歇时间为15至25分钟;
所述好氧段曝气终点为：溶解氧浓度为0.6至1.0mg/L;
所述好氧段和缺氧段中的污泥龄为3至5天。
10.根据权利要求8所述的处理方法，其特征在于，
所述二沉池中的污泥回流至缺氧段，所述污泥回流比为50%至100%;
所述厌氧氨氧化反应器内的絮体泥的污泥龄为3至5天;
所述厌氧氨氧化反应器内的液体回流至缺氧段。
说明书
连续流缺氧/好氧耦合厌氧氨氧化的污水处理装置和方法
技术领域
本发明属于污水处理技术领域，具体涉及一种连续流缺氧/好氧耦合厌氧氨氧化的污水处理装置和方法。
背景技术
传统生物活性污泥法处理污水的工艺成熟，普遍应用于城市污水处理与高浓度有机废水处理工程中，存在能耗大、运行成本高等问题，目前污水厂普遍存在增容、提标、降耗的压力，传统污水处理技术难以解决这一技术需求。厌氧氨氧化作为一种新型的生物脱氮工艺，具有脱氮负荷高、能耗低、污泥产量少等工艺优点。在传统缺氧/好氧反应器基础上耦合厌氧氨氧化工艺，在增效扩容上提供了一种新思路，具有广阔发展与应用前景。
发明内容
有鉴于此，本发明的主要目的之一在于提出一种连续流缺氧/好氧耦合厌氧氨氧化的污水处理方法和装置，以期至少部分地解决上述技术问题中的至少之一。
为了实现上述目的，作为本发明的一个方面，提供了一种连续流缺氧/好氧耦合厌氧氨氧化的污水处理装置，包括：
进水单元，引入待处理污水;
连续流缺氧/好氧反应器，包括缺氧段和好氧段;
二沉池，好氧段的出水流入其内沉淀;
中间水池，二沉池内的出水流入其内;
厌氧氨氧化反应器，中间水池内的污水在其内发生厌氧氨氧化脱氮反应;以及
出水单元，厌氧氨氧化反应器内排出的达标污水进入出水单元内。
作为本发明的另一个方面，还提供了一种污水处理方法，采用如上所述的污水处理装置，包括：
待处理污水进入连续流缺氧/好氧反应器的缺氧段并与厌氧氨氧化反应器回流水混合，进行反硝化反应后得到第一污水;
第一污水进入好氧段进行短程硝化反应后，得到第二污水;
第二污水沉淀后与部分进水混合，进入厌氧氨氧化反应器内进行厌氧氨氧化脱氮反应后，得到达标污水。
基于上述技术方案可知，本发明的连续流缺氧/好氧耦合厌氧氨氧化的污水处理装置和方法相对于现有技术至少具有以下优势之一：
(1)缺氧/好氧连续流反应器其中好氧段采用间歇曝气，有利于亚硝酸盐积累，并降低运行能耗;
(2)二沉池污泥回流在补充缺氧/好氧连续流反应器污泥的同时，促进有机物去除与部分脱氮;
(3)通过分段进水有利于提高污水处理量，并调配进入厌氧氨氧化UASB反应器中的氨氮与亚氮浓度比;
(4)厌氧氨氧化反应器(即UASB反应器)中采用絮体泥与生物膜泥相结合方式，有利于降低有机物与溶解氧对厌氧氨氧化细菌的抑制作用;
(5)UASB反应器出水回流至缺氧/好氧连续流反应器缺氧段，有利于进一步降低进水中有机物并提高系统硝酸盐去除;
(6)UASB反应器独立于缺氧/好氧连续流反应器，运行费用低、出水水质高，适用于已建成污水厂升级改造;
(7)本发明在传统缺氧/好氧反应器基础上耦合厌氧氨氧化反应器，通过分段进水、回流方式增加了原有工艺处理能力并提高出水质量，即在增容提质方面具有十分突出的优点。（发明人魏源送;隋倩雯;狄斐;姜黎安）
