申请日2020.02.09
公开(公告)日2020.05.12
IPC分类号E03F9/00
摘要
本发明公开了一种城市污泥水输送管沉底清洗系统，包括由若干污水输送短管收尾相连拼接而成的拼接式污水管、污水管放置通道、短管旋转辊组以及清淤喷水管;每个所述污水输送短管垂直于轴线方向上的截面形状为圆弧形且弧度大于180°，且每个所述污水输送短管在所述污水管放置通道中均为C形开口部朝上设置;每个所述污水输送短管的轴向首、尾端分别设置有圆弧形拼接凸棱和圆弧形拼接凹槽，且所述圆弧形拼接凸棱以及所述圆弧形拼接凹槽均与所述污水输送短管轴线共线。本发明所提供的一种城市污泥水输送管沉底清洗系统，能够采用封闭式结构输送污泥水，且便于对封闭输送管道进行清淤作业。
权利要求书

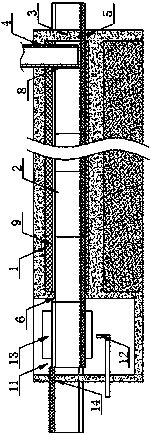

1.一种城市污泥水输送管沉底清洗系统，其特征在于：包括由若干污水输送短管(2)收尾相连拼接而成的拼接式污水管、用于放置所述拼接式污水管的污水管放置通道(1)、用于支撑所述污水输送短管(2)使之可以围绕自身轴线旋转的短管旋转辊组、以及竖直朝上设置的清淤喷水管(12);每个所述污水输送短管(2)垂直于轴线方向上的截面形状为圆弧形且弧度大于180°，且每个所述污水输送短管(2)在所述污水管放置通道(1)中均为C形开口部(10)朝上设置;每个所述污水输送短管(2)的轴向首端均设置有圆弧形拼接凸棱(7)，且所述圆弧形拼接凸棱(7)与所述污水输送短管(2)轴线共线;每个所述污水输送短管(2)的轴向尾端均设置有配合所述圆弧形拼接凸棱(7)的圆弧形拼接凹槽，且所述圆弧形拼接凹槽与所述污水输送短管(2)轴线共线。
2.根据权利要求1所述的一种城市污泥水输送管沉底清洗系统，其特征在于：所述短管旋转辊组由若干旋转辊单体(13)构成，且若干所述旋转辊单体(13)围绕所述拼接式污水管的轴线呈圆周分布设置，且每个所述旋转辊单体(13)的轴线均平行于所述拼接式污水管的轴线。
3.根据权利要求1所述的一种城市污泥水输送管沉底清洗系统，其特征在于：所述污水管放置通道(1)的内壁顶部设置有配合所述拼接式污水管的所述C形开口部(10)的开口部限位凸起(9)。
4.根据权利要求1所述的一种城市污泥水输送管沉底清洗系统，其特征在于：还包括污水处理池(11)，所述短管旋转辊组和所述清淤喷水管(12)均设置于所述污水处理池(11)中;所述污水管放置通道(1)的下游端设置有连通所述污水处理池(11)的圆形排污口(6)，所述污水管放置通道(1)的下游端设置有上游封堵墙壁(3)，所述污水管放置通道(1)的顶部设置有污水投入口(4)，所述污水投入口(4)中设置有污水输送管(8)，所述污水输送管(8)的下端穿过所述C形开口部(10)位于所述拼接式污水管中。
5.根据权利要求4所述的一种城市污泥水输送管沉底清洗系统，其特征在于：所述上游封堵墙壁(3)上设置有供所述污水输送短管(2)穿过的C形镂空槽一(5)，所述C形镂空槽一(5)的开口朝上。
6.根据权利要求4所述的一种城市污泥水输送管沉底清洗系统，其特征在于：所述污水处理池(11)的一个侧面上还设置有供所述污水输送短管(2)穿过的C形镂空槽二(14)，所述C形镂空槽二(14)的开口朝下;所述C形镂空槽二(14)与所述圆形排污口(6)分别设置于所述污水处理池(11)相向的两个侧面上。
说明书
一种城市污泥水输送管沉底清洗系统
技术领域
本发明涉及一种城市污水处理设施技术领域，特别是一种城市污泥水输送管沉底清洗系统。
背景技术
城市污水在集中处理的时候，在污水处理厂固含量较高的污泥水容易堵塞污泥水输送管道，因此在污水处理厂大多采用开放式沟渠输送污泥水，但是开放式沟渠容易造成污泥水中的有毒有害物质挥发到空气中，不仅损害作业人员的身体健康，而且对于周边环境也会造成一定的损害;但是采用封闭管道输送污泥水的时候，容易发生污泥沉降堵塞管道的情况，且输送管道清淤作业较为费时费力，使得污水处理作业在污泥水输送环节上耗费过多的成本。
发明内容
为了克服现有技术的不足，本发明提供了一种城市污泥水输送管沉底清洗系统，能够采用封闭式结构输送污泥水，且便于对封闭输送管道进行清淤作业。
本发明解决其技术问题所采用的技术方案是：
一种城市污泥水输送管沉底清洗系统，包括由若干污水输送短管收尾相连拼接而成的拼接式污水管、用于放置所述拼接式污水管的污水管放置通道、用于支撑所述污水输送短管使之可以围绕自身轴线旋转的短管旋转辊组、以及竖直朝上设置的清淤喷水管;每个所述污水输送短管垂直于轴线方向上的截面形状为圆弧形且弧度大于180°，且每个所述污水输送短管在所述污水管放置通道中均为C形开口部朝上设置;每个所述污水输送短管的轴向首端均设置有圆弧形拼接凸棱，且所述圆弧形拼接凸棱与所述污水输送短管轴线共线;每个所述污水输送短管的轴向尾端均设置有配合所述圆弧形拼接凸棱的圆弧形拼接凹槽，且所述圆弧形拼接凹槽与所述污水输送短管轴线共线。
作为上述技术方案的进一步改进，还包括污水处理池，所述短管旋转辊组和所述清淤喷水管均设置于所述污水处理池中;所述污水管放置通道的下游端设置有连通所述污水处理池的圆形排污口，所述污水管放置通道的下游端设置有上游封堵墙壁，所述污水管放置通道的顶部设置有污水投入口，所述污水投入口中设置有污水输送管，所述污水输送管的下端穿过所述C形开口部位于所述拼接式污水管中。
作为上述技术方案的进一步改进，所述上游封堵墙壁上设置有供所述污水输送短管穿过的C形镂空槽一，所述C形镂空槽一的开口朝上。
作为上述技术方案的进一步改进，所述污水处理池的一个侧面上还设置有供所述污水输送短管穿过的C形镂空槽二，所述C形镂空槽二的开口朝下;所述C形镂空槽二与所述圆形排污口分别设置于所述污水处理池相向的两个侧面上。
与现有技术相比较，本发明的有益效果是：
本发明所提供的一种城市污泥水输送管沉底清洗系统，通过设置截面形状为圆弧形且弧度大于180°的污水输送短管拼接而成的拼接式污水管，能够采用封闭式结构输送污泥水，且设置短管旋转辊组和清淤喷水管，旋转污水输送短管即可使用清淤喷水管直接对污水输送短管进行冲洗，可以方便地对拼接式污水管进行清淤作业。（发明人陈永军;张宇;卞杨杨）
