高浓度化学品废水高效预处理设备

中国污水处理工程网 时间:2020-7-16 8:25:52

污水处理专利技术

  申请日20200306

  公开(公告)日20200703

  IPC分类号C02F1/00; C02F11/121

  摘要

  本发明公开了高浓度化学品废水高效预处理设备,包括底板,所述底板的顶面上螺栓固定有柱塞水泵,柱塞水泵的出口固定连通有排放管,底板顶面的端部固定连接有支撑腿,支撑腿的顶端设有预处理设备主体;通过污泥接收装置对污泥进行沥水,减少污泥中的含水量,降低污泥在转运过程中滴落的污水,有助于保护环境,通过污泥接收装置和旋转臂的配合自动将沥水后的污泥倾倒出来,不需要人为清掏,省时省力,通过排水控制装置自动选择对积液桶和内胆箱内部的污水进行排液,不需要人为操控,操作简单方便,提高了该高浓度化学品废水高效预处理设备的实用性。

  权利要求书

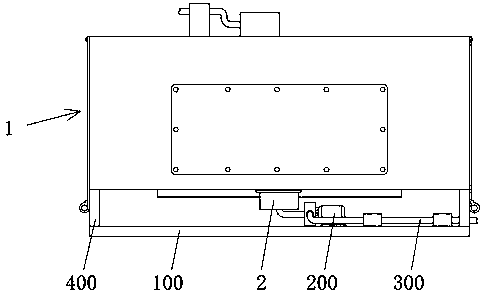

  1.高浓度化学品废水高效预处理设备,包括底板(100),其特征在于:所述底板(100)的顶面上螺栓固定有柱塞水泵(200),柱塞水泵(200)的出口固定连通有排放管(300),底板(100)顶面的端部固定连接有支撑腿(400),支撑腿(400)的顶端设有预处理设备主体(1)。

  2.根据权利要求1所述的高浓度化学品废水高效预处理设备,其特征在于:所述预处理设备主体(1)包括主体外壳(101),主体外壳(101)的底面与支撑腿(400)的顶端固定连接,主体外壳(101)的底面设有排水控制装置(2),主体外壳(101)内腔的底面设有污泥接收装置(3),主体外壳(101)的顶面设有液位控制装置(5)和驱动装置(7),主体外壳(101)的侧面开设有固定穿孔(102),主体外壳(101)侧面的顶端固定连接有遮挡帘(103),遮挡帘(103)将固定穿孔(102)封堵住,遮挡帘(103)的侧面与主体外壳(101)的侧面接触连接,遮挡帘(103)的底端固定连接有配重杆(104),主体外壳(101)内腔的底面固定连接有内胆箱(105),内胆箱(105)的顶端与主体外壳(101)内腔的顶面固定连接,内胆箱(105)的内壁固定连接有支撑条(106),内胆箱(105)的左右两侧面均弯折倾斜形成有倾斜板(107),倾斜板(107)的顶端开设有排污孔(108),支撑条(106)的顶面设有网箱(109),网箱(109)的内部填充有粒料并形成有粒料层,网箱(109)的底面与支撑条(106)的顶面接触连接,网箱(109)与内胆箱(105)的内壁滑动连接,网箱(109)内腔的右侧面固定连接有隔板(110),网箱(109)的顶部设有网盖(111),网盖(111)与内胆箱(105)的内壁滑动连接,网盖(111)的底面与网箱(109)的顶面接触连接。

  3.根据权利要求2所述的高浓度化学品废水高效预处理设备,其特征在于:所述排水控制装置(2)包括固定块(201)和积液桶(216),固定块(201)的顶面与主体外壳(101)的底面固定连接,固定块(201)的内部开设有缓冲腔(202),固定块(201)的底面固定插接有输液管(203),输液管(203)的顶端与缓冲腔(202)连通,输液管(203)的另一端与柱塞水泵(200)的进口连通,固定块(201)的内部开设有三条流道(204),流道(204)的一端与缓冲腔(202)连通,固定块(201)的内部开设有密封腔(205),密封腔(205)与流道(204)连通,密封腔(205)内腔的底面固定连接有限位块(206),密封腔(205)的内壁通过拉力弹簧(207)传动连接有活塞(208),活塞(208)与密封腔(205)的内壁滑动连接,活塞(208)的数量为两个,两个活塞(208)之间连接有弹性软管(209),两个活塞(208)相互接近的侧面均固定连接有传动绳管(210),传动绳管(210)的另一端穿过弹性软管(209)和另一个活塞(208)并延伸至固定块(201)的外部,一个流道(204)位于固定块(201)右侧面上的开口固定连通有第一输水管(211),第一输水管(211)的另一端向左绕过固定块(201)并延伸至主体外壳(101)的内部,另一个流道(204)位于固定块(201)左侧面上的开口固定连通有第二输水管(212),第二输水管(212)的另一端向右绕过固定块(201)并延伸至主体外壳(101)的内部,再一个流道(204)位于固定块(201)顶面的开口固定连通有转接管(213),转接管(213)的顶端与内胆箱(105)连通,固定块(201)的侧面固定连接有防护壳(214),防护壳(214)的顶面与主体外壳(101)的底面固定连接,防护壳(214)内腔的底面固定连接有导向轮(215);积液桶(216)固定连接在主体外壳(101)内腔的底面上,积液桶(216)的数量为两个,第一输水管(211)和第二输水管(212)的端部分别延伸至两个积液桶(216)的内部,积液桶(216)的侧面与内胆箱(105)的侧面固定连接,积液桶(216)内腔的底面固定连接有薄壁橡胶软管(217),传动绳管(210)的一端绕过导向轮(215)并穿过薄壁橡胶软管(217)且固定连接有浮球(218),薄壁橡胶软管(217)的顶端固定套接在传动绳管(210)的外部,积液桶(216)侧面的顶部开设有扣合槽(219)。

  4.根据权利要求2所述的高浓度化学品废水高效预处理设备,其特征在于:所述污泥接收装置(3)包括垫高座(31),垫高座(31)的底面与主体外壳(101)内腔的底面固定连接,垫高座(31)的顶面固定连接有弧形轨道(32),弧形轨道(32)的外部活动套接有压缩弹簧(33)和旋转臂(4),压缩弹簧(33)的一端与垫高座(31)的顶面固定连接,压缩弹簧(33)的另一端与旋转臂(4)连接,旋转臂(4)的顶端固定连接有U型导液板(34),U型导液板(34)的顶部固定连接有集污箱(35),集污箱(35)的底面上开设有漏水孔(36),集污箱(35)内腔的底面固定连接有渗水布(37)。

  5.根据权利要求4所述的高浓度化学品废水高效预处理设备,其特征在于:所述旋转臂(4)包括外壁(401)和限位棘齿(413),外壁(401)上固定连接有固定轴(402),固定轴(402)的另一端与主体外壳(101)的内壁活动套接,外壁(401)的内部开设有安装腔(403)、弧形孔(404)、固定腔(406)、转接孔(408),转接孔(408)与安装腔(403)、弧形孔(404)、固定腔(406)连通,弧形孔(404)内腔的底面开设有容纳孔(405),固定腔(406)的内壁开设有限位槽(407),弧形轨道(32)活动插接在弧形孔(404)的内部,安装腔(403)内腔的底面固定连接有施力弹片(409),安装腔(403)的内部滑动套接有活塞板(410),活塞板(410)的底面与施力弹片(409)的顶端接触连接,活塞板(410)的顶面固定连接有施力板(411),施力板(411)的顶端贯穿转接孔(408)并延伸至固定腔(406)的内部,施力板(411)上开设有锥形孔(412),弧形轨道(32)活动穿插在锥形孔(412)的内部,限位棘齿(413)固定连接在弧形轨道(32)的内侧面上,限位棘齿(413)能与锥形孔(412)单向啮合,固定腔(406)内腔的底面通过称量弹簧(414)传动连接有内臂(415),内臂(415)的顶端与U型导液板(34)的底面固定连接,内臂(415)的内部开设有固定孔(416),固定孔(416)的内部活动插接有导向杆(417),导向杆(417)的底端穿过称量弹簧(414)并与固定腔(406)内腔的底面固定连接,内臂(415)的侧面固定连接有滑块(418),滑块(418)的另一端滑动插接在限位槽(407)的内部。

  6.根据权利要求2所述的高浓度化学品废水高效预处理设备,其特征在于:所述液位控制装置(5)包括固定柱(51),固定柱(51)的底端固定连接在主体外壳(101)的顶面上,固定柱(51)的内部开设有导向腔(52),导向腔(52)内腔的顶面开设有锥形槽(53),固定柱(51)的内部开设有与锥形槽(53)连通的插接孔(54),插接孔(54)的左端固定连通有进液管(55),进液管(55)的另一端与外部高浓度废水管道连通,插接孔(54)的右端固定连通有运输管(56),导向腔(52)内腔的底面通过顶升弹簧(57)传动连接有封堵装置(6),导向腔(52)的内壁开设有卡接孔(58)。

  7.根据权利要求6所述的高浓度化学品废水高效预处理设备,其特征在于:所述封堵装置(6)包括活塞块(601),活塞块(601)与导向腔(52)的内壁滑动连接,活塞块(601)的底面与顶升弹簧(57)的顶端固定连接,活塞块(601)的顶面固定连接有锥形封头(602),锥形封头(602)与锥形槽(53)相适配,活塞块(601)的内部开设有应变腔(603),应变腔(603)内腔的顶面开设有适应孔(604),适应孔(604)的顶端延伸至锥形封头(602)的内部,应变腔(603)的内壁固定连接有隔离板(605),隔离板(605)的侧面通过封堵弹簧(606)传动连接有推板(607),推板(607)与应变腔(603)的内壁滑动连接,推板(607)的另一面固定连接有插接头(608),插接头(608)的另一端延伸至活塞块(601)的外部并活动插接在卡接孔(58)的内部,推板(607)的数量为两个,两个推板(607)之间固定连接有传动线(609),活塞块(601)的底面上活动插接有应变管(610),应变管(610)侧面的顶端开设有穿线槽(611),应变管(610)的外部固定套接有限位环(617),限位环(617)的外部活动套接有托举筒(618),托举筒(618)与应变管(610)活动套接,托举筒(618)的顶端固定连接有U型托举板(619),U型托举板(619)活动卡接在穿线槽(611)的内部,传动线(609)活动卡在U型托举板(619)的内部,应变管(610)内腔的底面通过绷直弹簧(612)传动连接有绷直板(613),绷直板(613)与应变管(610)的内壁滑动连接,应变管(610)内腔的底面连接有牵拉绳(614),牵拉绳(614)的另一端贯穿绷直弹簧(612)、绷直板(613)、U型托举板(619)并与传动线(609)连接,牵拉绳(614)与绷直板(613)固定套接,牵拉绳(614)与U型托举板(619)活动套接,应变管(610)的底端穿过顶升弹簧(57)并延伸至主体外壳(101)的内部且固定连接有浮板(615),浮板(615)上活动插接有导向滑杆(616),导向滑杆(616)的顶端与主体外壳(101)内腔的顶面固定连接。

  8.根据权利要求2所述的高浓度化学品废水高效预处理设备,其特征在于:所述驱动装置(7)包括圆筒(701),圆筒(701)固定插接在主体外壳(101)的顶面上,圆筒(701)上设有进液口(702)和出液口(703),进液口(702)位于主体外壳(101)的外部,进液口(702)与运输管(56)连通,出液口(703)位于主体外壳(101)的内部,圆筒(701)内腔的顶面活动套接有驱动轴(704),驱动轴(704)的外部固定套接有水轮叶(705),圆筒(701)的底端固定连接有横条(706),横条(706)的顶面与导向滑杆(616)的底端固定连接,横条(706)的端部固定连接有加强斜板(707),加强斜板(707)的顶端与主体外壳(101)内腔的顶面固定连接,横条(706)的内部开设有传动腔(708),横条(706)的底面开设有T型槽(709),横条(706)的内部开设有连通孔(710),传动腔(708)通过连通孔(710)与T型槽(709)连通,T型槽(709)的内部设有刮泥装置(8),连通孔(710)的内壁固定连接有定位轴(711),定位轴(711)的外部活动套接有转向轮(712),传动腔(708)内腔的顶面活动套接有联动轴(713),联动轴(713)的底端与传动腔(708)内腔的底面活动套接,联动轴(713)的外部活动套接有发条(714),发条(714)的一端与联动轴(713)的表面固定连接,发条(714)的另一端固定连接有定位板(717),定位板(717)与传动腔(708)的内壁固定连接,联动轴(713)的外部固定套接有位于发条(714)下方的第一收线轮(715),第一收线轮(715)的外部缠绕有第一施力线(716),第一施力线(716)的另一端绕过转向轮(712)并延伸至T型槽(709)的内部且与刮泥装置(8)连接,传动腔(708)内腔的顶面活动套接有传动杆(718),传动杆(718)的底端与传动腔(708)内腔的底面活动套接,传动杆(718)的外部固定套接有传动锥齿轮(719)和第二收线轮(720),第二收线轮(720)的外部缠绕有第二施力线(722),第二施力线(722)的另一端绕过转向轮(712)并与刮泥装置(8)连接,驱动轴(704)的底端延伸至传动腔(708)的内部并与传动腔(708)内腔的底面活动套接,驱动轴(704)的外部固定套接有位于传动腔(708)内部的半锥齿轮(721),半锥齿轮(721)与传动锥齿轮(719)啮合。

  9.根据权利要求8所述的高浓度化学品废水高效预处理设备,其特征在于:所述刮泥装置(8)包括T型滑轨(81),T型滑轨(81)位于T型槽(709)的内部且与T型槽(709)的内壁滑动连接,第一施力线(716)的端部与T型滑轨(81)的左侧面固定连接,第二施力线(722)的端部与T型滑轨(81)的右侧面固定连接,T型滑轨(81)的底端延伸至T型槽(709)的外部并固定连接有挤压扁管(82),挤压扁管(82)与加强斜板(707)的端部接触连接,挤压扁管(82)内腔的顶面通过挤压弹簧(83)传动连接有导向活塞(84),导向活塞(84)与挤压扁管(82)的内壁滑动连接,导向活塞(84)的底面固定连接有挤压扁筒(85),挤压扁筒(85)的底端延伸至挤压扁管(82)的外部并固定连接有牛角刮刀(86),牛角刮刀(86)与网盖(111)的顶面滑动连接,挤压扁管(82)内腔的顶面固定连接有稳固杆(87),稳固杆(87)的底端穿过挤压弹簧(83)、导向活塞(84)并延伸至挤压扁筒(85)的内部。

  说明书

  高浓度化学品废水高效预处理设备

  技术领域

  本发明涉及污水处理设备领域,更具体地说,涉及高浓度化学品废水高效预处理设备。

  背景技术

  高浓度化工废水污染物浓度高、毒性大、可生化性差,无法直接利用传统的生物法工艺进行处理,对于含有高浓度难降解的化工废水,采用预处理手段往往是十分有效的,既可以降低或去除部分有毒有害的有机物改善其生物降解性,又为后续处理创造条件,同时,为了达到手段更好的处理效果,在实际中往往又采用两种或多种预处理技术的联用,收到了很好的效益,预处理的目的就是去除或降解有机物有害物质,提高其生物处理性,同时降低废水COD浓度,为进一步生化处理创造条件,生化处理的特点决定了预处理与后续处理是厌氧处理是生化处理工艺所必需的,因为在高浓度难降解有机化工废水中必须采取有效的预处理措施去除或部分去除这些物质,以满足生物处理的工艺要求,高浓度化工废水的预处理方法包括物理处理法、化学处理法,其中化工废水处理常用的物理法包括过滤法、重力沉淀法和气浮法,适用于不溶性固体成分的去除。

  现有高浓度化学品废水高效预处理设备是利用滤网和粒料层的配合对高浓度化学废水进行过滤,达到截留污水中固体杂质的目的,但是在实际使用过程中,滤网的顶面上经常会堆积很多的固体杂质,这些固体杂质堆积在一起形成污泥,污泥将滤网上的网孔堵塞,导致水处理效率降低,而且不能够将污泥自动排出,需要工人对污泥进行清掏,费时费力,因此亟需设计一种高浓度化学品废水高效预处理设备。

  发明内容

  1.要解决的技术问题

  针对现有技术中存在的现有高浓度化学品废水高效预处理设备是利用滤网和粒料层的配合对高浓度化学废水进行过滤,达到截留污水中固体杂质的目的,但是在实际使用过程中,滤网的顶面上经常会堆积很多的固体杂质,这些固体杂质堆积在一起形成污泥,污泥将滤网上的网孔堵塞,导致水处理效率降低,而且不能够将污泥自动排出,需要工人对污泥进行清掏,费时费力的问题,本发明的目的在于提供高浓度化学品废水高效预处理设备,它可以很好的解决背景技术中提出的问题。

  2.技术方案

  为解决上述问题,本发明采用如下的技术方案。

  高浓度化学品废水高效预处理设备,包括底板,所述底板的顶面上螺栓固定有柱塞水泵,柱塞水泵的出口固定连通有排放管,底板顶面的端部固定连接有支撑腿,支撑腿的顶端设有预处理设备主体。

  优选的,所述预处理设备主体包括主体外壳,主体外壳的底面与支撑腿的顶端固定连接,主体外壳的底面设有排水控制装置,主体外壳内腔的底面设有污泥接收装置,主体外壳的顶面设有液位控制装置和驱动装置,主体外壳的侧面开设有固定穿孔,主体外壳侧面的顶端固定连接有遮挡帘,遮挡帘将固定穿孔封堵住,遮挡帘的侧面与主体外壳的侧面接触连接,遮挡帘的底端固定连接有配重杆,主体外壳内腔的底面固定连接有内胆箱,内胆箱的顶端与主体外壳内腔的顶面固定连接,内胆箱的内壁固定连接有支撑条,内胆箱的左右两侧面均弯折倾斜形成有倾斜板,倾斜板的顶端开设有排污孔,支撑条的顶面设有网箱,网箱的内部填充有粒料并形成有粒料层,网箱的底面与支撑条的顶面接触连接,网箱与内胆箱的内壁滑动连接,网箱内腔的右侧面固定连接有隔板,网箱的顶部设有网盖,网盖与内胆箱的内壁滑动连接,网盖的底面与网箱的顶面接触连接。

  优选的,所述排水控制装置包括固定块和积液桶,固定块的顶面与主体外壳的底面固定连接,固定块的内部开设有缓冲腔,固定块的底面固定插接有输液管,输液管的顶端与缓冲腔连通,输液管的另一端与柱塞水泵的进口连通,固定块的内部开设有三条流道,流道的一端与缓冲腔连通,固定块的内部开设有密封腔,密封腔与流道连通,密封腔内腔的底面固定连接有限位块,密封腔的内壁通过拉力弹簧传动连接有活塞,活塞与密封腔的内壁滑动连接,活塞的数量为两个,两个活塞之间连接有弹性软管,两个活塞相互接近的侧面均固定连接有传动绳管,传动绳管的另一端穿过弹性软管和另一个活塞并延伸至固定块的外部,一个流道位于固定块右侧面上的开口固定连通有第一输水管,第一输水管的另一端向左绕过固定块并延伸至主体外壳的内部,另一个流道位于固定块左侧面上的开口固定连通有第二输水管,第二输水管的另一端向右绕过固定块并延伸至主体外壳的内部,再一个流道位于固定块顶面的开口固定连通有转接管,转接管的顶端与内胆箱连通,固定块的侧面固定连接有防护壳,防护壳的顶面与主体外壳的底面固定连接,防护壳内腔的底面固定连接有导向轮;积液桶固定连接在主体外壳内腔的底面上,积液桶的数量为两个,第一输水管和第二输水管的端部分别延伸至两个积液桶的内部,积液桶的侧面与内胆箱的侧面固定连接,积液桶内腔的底面固定连接有薄壁橡胶软管,传动绳管的一端绕过导向轮并穿过薄壁橡胶软管且固定连接有浮球,薄壁橡胶软管的顶端固定套接在传动绳管的外部,积液桶侧面的顶部开设有扣合槽。

  优选的,所述污泥接收装置包括垫高座,垫高座的底面与主体外壳内腔的底面固定连接,垫高座的顶面固定连接有弧形轨道,弧形轨道的外部活动套接有压缩弹簧和旋转臂,压缩弹簧的一端与垫高座的顶面固定连接,压缩弹簧的另一端与旋转臂连接,旋转臂的顶端固定连接有U型导液板,U型导液板的顶部固定连接有集污箱,集污箱的底面上开设有漏水孔,集污箱内腔的底面固定连接有渗水布。

  优选的,所述旋转臂包括外壁和限位棘齿,外壁上固定连接有固定轴,固定轴的另一端与主体外壳的内壁活动套接,外壁的内部开设有安装腔、弧形孔、固定腔、转接孔,转接孔与安装腔、弧形孔、固定腔连通,弧形孔内腔的底面开设有容纳孔,固定腔的内壁开设有限位槽,弧形轨道活动插接在弧形孔的内部,安装腔内腔的底面固定连接有施力弹片,安装腔的内部滑动套接有活塞板,活塞板的底面与施力弹片的顶端接触连接,活塞板的顶面固定连接有施力板,施力板的顶端贯穿转接孔并延伸至固定腔的内部,施力板上开设有锥形孔,弧形轨道活动穿插在锥形孔的内部,限位棘齿固定连接在弧形轨道的内侧面上,限位棘齿能与锥形孔单向啮合,固定腔内腔的底面通过称量弹簧传动连接有内臂,内臂的顶端与U型导液板的底面固定连接,内臂的内部开设有固定孔,固定孔的内部活动插接有导向杆,导向杆的底端穿过称量弹簧并与固定腔内腔的底面固定连接,内臂的侧面固定连接有滑块,滑块的另一端滑动插接在限位槽的内部。

  优选的,所述液位控制装置包括固定柱,固定柱的底端固定连接在主体外壳的顶面上,固定柱的内部开设有导向腔,导向腔内腔的顶面开设有锥形槽,固定柱的内部开设有与锥形槽连通的插接孔,插接孔的左端固定连通有进液管,进液管的另一端与外部高浓度废水管道连通,插接孔的右端固定连通有运输管,导向腔内腔的底面通过顶升弹簧传动连接有封堵装置,导向腔的内壁开设有卡接孔。

  优选的,所述封堵装置包括活塞块,活塞块与导向腔的内壁滑动连接,活塞块的底面与顶升弹簧的顶端固定连接,活塞块的顶面固定连接有锥形封头,锥形封头与锥形槽相适配,活塞块的内部开设有应变腔,应变腔内腔的顶面开设有适应孔,适应孔的顶端延伸至锥形封头的内部,应变腔的内壁固定连接有隔离板,隔离板的侧面通过封堵弹簧传动连接有推板,推板与应变腔的内壁滑动连接,推板的另一面固定连接有插接头,插接头的另一端延伸至活塞块的外部并活动插接在卡接孔的内部,推板的数量为两个,两个推板之间固定连接有传动线,活塞块的底面上活动插接有应变管,应变管侧面的顶端开设有穿线槽,应变管的外部固定套接有限位环,限位环的外部活动套接有托举筒,托举筒与应变管活动套接,托举筒的顶端固定连接有U型托举板,U型托举板活动卡接在穿线槽的内部,传动线活动卡在U型托举板的内部,应变管内腔的底面通过绷直弹簧传动连接有绷直板,绷直板与应变管的内壁滑动连接,应变管内腔的底面连接有牵拉绳,牵拉绳的另一端贯穿绷直弹簧、绷直板、U型托举板并与传动线连接,牵拉绳与绷直板固定套接,牵拉绳与U型托举板活动套接,应变管的底端穿过顶升弹簧并延伸至主体外壳的内部且固定连接有浮板,浮板上活动插接有导向滑杆,导向滑杆的顶端与主体外壳内腔的顶面固定连接。

  优选的,所述驱动装置包括圆筒,圆筒固定插接在主体外壳的顶面上,圆筒上设有进液口和出液口,进液口位于主体外壳的外部,进液口与运输管连通,出液口位于主体外壳的内部,圆筒内腔的顶面活动套接有驱动轴,驱动轴的外部固定套接有水轮叶,圆筒的底端固定连接有横条,横条的顶面与导向滑杆的底端固定连接,横条的端部固定连接有加强斜板,加强斜板的顶端与主体外壳内腔的顶面固定连接,横条的内部开设有传动腔,横条的底面开设有T型槽,横条的内部开设有连通孔,传动腔通过连通孔与T型槽连通,T型槽的内部设有刮泥装置,连通孔的内壁固定连接有定位轴,定位轴的外部活动套接有转向轮,传动腔内腔的顶面活动套接有联动轴,联动轴的底端与传动腔内腔的底面活动套接,联动轴的外部活动套接有发条,发条的一端与联动轴的表面固定连接,发条的另一端固定连接有定位板,定位板与传动腔的内壁固定连接,联动轴的外部固定套接有位于发条下方的第一收线轮,第一收线轮的外部缠绕有第一施力线,第一施力线的另一端绕过转向轮并延伸至T型槽的内部且与刮泥装置连接,传动腔内腔的顶面活动套接有传动杆,传动杆的底端与传动腔内腔的底面活动套接,传动杆的外部固定套接有传动锥齿轮和第二收线轮,第二收线轮的外部缠绕有第二施力线,第二施力线的另一端绕过转向轮并与刮泥装置连接,驱动轴的底端延伸至传动腔的内部并与传动腔内腔的底面活动套接,驱动轴的外部固定套接有位于传动腔内部的半锥齿轮,半锥齿轮与传动锥齿轮啮合。

  优选的,所述刮泥装置包括T型滑轨,T型滑轨位于T型槽的内部且与T型槽的内壁滑动连接,第一施力线的端部与T型滑轨的左侧面固定连接,第二施力线的端部与T型滑轨的右侧面固定连接,T型滑轨的底端延伸至T型槽的外部并固定连接有挤压扁管,挤压扁管与加强斜板的端部接触连接,挤压扁管内腔的顶面通过挤压弹簧传动连接有导向活塞,导向活塞与挤压扁管的内壁滑动连接,导向活塞的底面固定连接有挤压扁筒,挤压扁筒的底端延伸至挤压扁管的外部并固定连接有牛角刮刀,牛角刮刀与网盖的顶面滑动连接,挤压扁管内腔的顶面固定连接有稳固杆,稳固杆的底端穿过挤压弹簧、导向活塞并延伸至挤压扁筒的内部。

  3.有益效果

  相比于现有技术,本发明的优点在于:

  通过液位控制装置和封堵装置的配合对网盖顶面上的污水量进行控制,避免污水液面过高,导致污水通过排污孔进入污泥接收装置的问题,通过驱动装置和刮泥装置的配合及时对网盖顶面上产生的污泥进行刮除,污泥不会在网盖的顶面上堆积,解决了网盖上的网孔被污泥堵塞的问题,同时刮泥装置能够对污泥进行挤压,使污泥能够沿着倾斜板和加强斜板之间的缝隙向上移动并通过排污孔进入污泥接收装置,实现污泥自动与污水分离的目的,通过污泥接收装置对污泥进行沥水,减少污泥中的含水量,降低污泥在转运过程中滴落的污水,有助于保护环境,通过污泥接收装置和旋转臂的配合自动将沥水后的污泥倾倒出来,不需要人为清掏,省时省力,通过排水控制装置自动选择对积液桶和内胆箱内部的污水进行排液,不需要人为操控,操作简单方便,提高了该高浓度化学品废水高效预处理设备的实用性。(发明人张以飞;樊健;周玲;陈刚;汤云豪;郑轶文;靳辉)
