申请日20200307
公开(公告)日20200626
IPC分类号B01D36/02; B01D33/27; B01D33/42; B01D33/52; B01D33/64; B01D33/76
摘要
本发明公开了一种废水处理用泥沙分离装置，包括分离筒和出废组件，所述分离筒为一倾斜设置的圆筒状结构，该分离筒顶面一侧中部设置有向该分离筒内供料的引导组件，所述出废组件设置于所述分离筒底部远离所述引导组件一侧，且所述引导组件和所述出废组件均与所述分离筒相连通。有益效果在于：本发明通过设置螺旋状泥沙分离网，通过螺旋叶片以对导入分离筒内的废水进行主动过滤，将分离网滤出的泥沙杂质向上推动以将泥沙和滤出的废水分离排出，同时在对泥沙滤出过程中同步对泥沙进行挤压排水，降低滤出泥沙中的废水含量，防止泥沙导出设备后产生二次污染，实用性强。
权利要求书

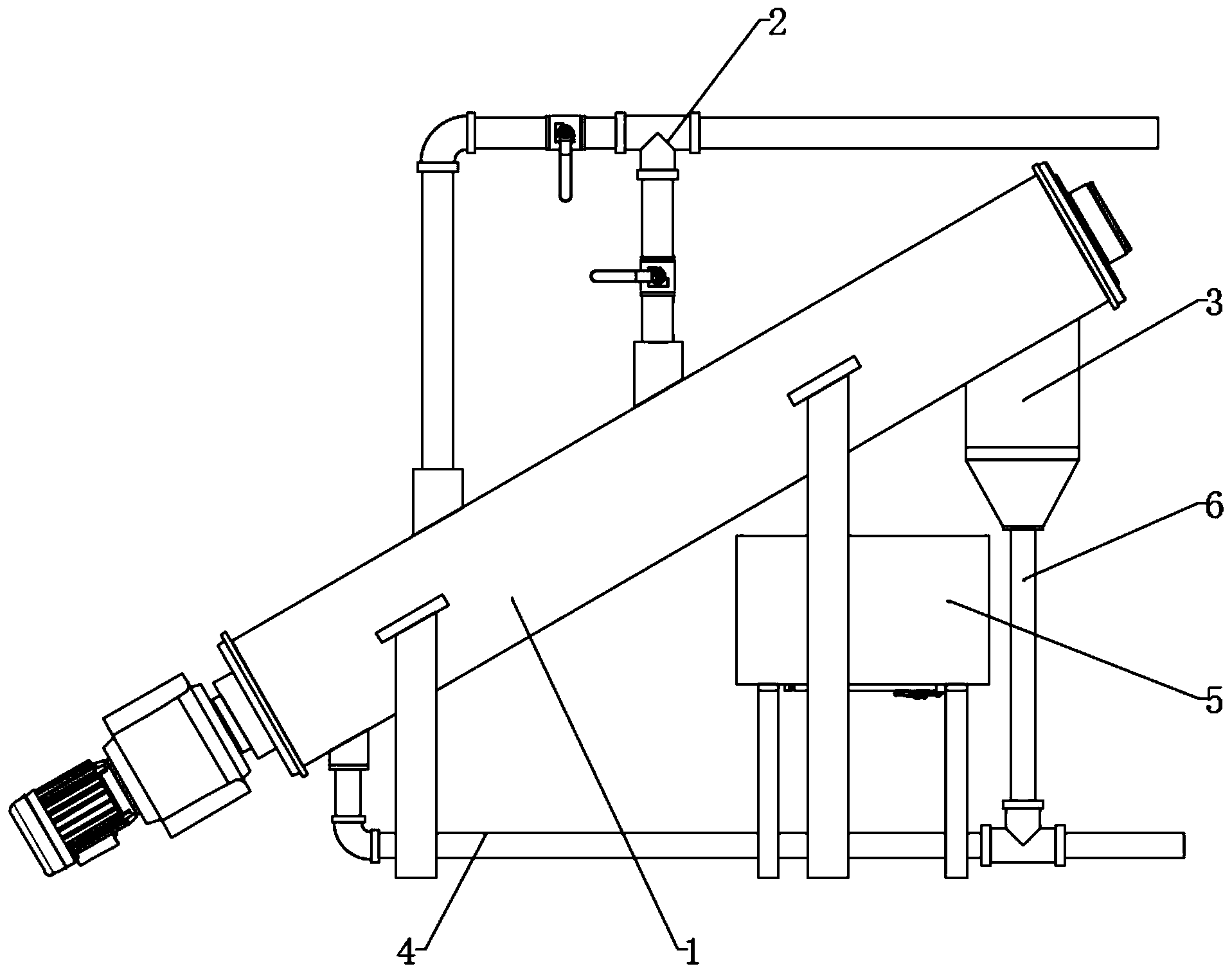

1.一种废水处理用泥沙分离装置，其特征在于：包括分离筒(1)和出废组件(3)，所述分离筒(1)为一倾斜设置的圆筒状结构，该分离筒(1)顶面一侧中部设置有向该分离筒(1)内供料的引导组件(2)，所述出废组件(3)设置于所述分离筒(1)底部远离所述引导组件(2)一侧，且所述引导组件(2)和所述出废组件(3)均与所述分离筒(1)相连通;
所述分离筒(1)两端均设置有端盖，且所述分离筒(1)内沿其轴向设置有转轴(102)，所述转轴(102)两端分别与两组所述端盖转动配合，所述转轴(102)朝下一端伸出所述端盖且连接有电动机(101)，所述电动机(101)固定于所述分离筒(1)端部，所述分离筒(1)内部的所述转轴(102)外侧沿其长度方向均匀设置有多个螺旋片(103)，所述螺旋片(103)内侧为网格状分离网(103a)，且所述螺旋片(103)外侧为贴合所述分离筒(1)内侧壁的弧形结构。
2.根据权利要求1所述一种废水处理用泥沙分离装置，其特征在于：所述引导组件(2)包括横向设置于所述分离筒(1)上方的供液管(201)，所述供液管(201)靠近所述电动机(101)一端连接有主进液管(202)，所述主进液管(202)竖向延伸且与所述分离筒(1)相连通，且所述主进液管(202)中部设置有第一闸阀(202a)。
3.根据权利要求2所述一种废水处理用泥沙分离装置，其特征在于：所述供液管(201)与所述主进液管(202)相接处通过三通接口连接有副进液管(203)，所述副进液管(203)另一端延伸到所述主进液管(202)靠近所述电动机(101)一侧，且所述副进液管(203)与所述分离筒(1)相连通，所述副进液管(203)靠近所述供液管(201)一端设置有第二闸阀(203a)。
4.根据权利要求1所述一种废水处理用泥沙分离装置，其特征在于：所述分离筒(1)底部与所述出废组件(3)相接处设置有排废口(104)，且所述分离筒(1)通过该排废口(104)与所述出废组件(3)相连通，所述出废组件(3)底部设置有辅助管(6)。
5.根据权利要求4所述一种废水处理用泥沙分离装置，其特征在于：所述出废组件(3)包括集料箱(301)，所述集料箱(301)顶部开口且与所述排废口(104)相连通，所述集料箱(301)靠近所述电动机(101)一侧设置有引导口(301a)，所述集料箱(301)内部设置有与所述分离筒(1)相平行的网孔板(302)。
6.根据权利要求5所述一种废水处理用泥沙分离装置，其特征在于：所述网孔板(302)上均匀设置有多个透水孔，所述网孔板(302)外侧边沿均抵紧于所述集料箱(301)内侧壁，且所述引导口(301a)底边与所述网孔板(302)侧边相平齐。
7.根据权利要求6所述一种废水处理用泥沙分离装置，其特征在于：所述辅助管(6)竖向设置于所述集料箱(301)下方，且所述辅助管(6)顶部设置有漏斗状集水斗(601)，所述集水斗(601)底部边沿与所述集料箱(301)外侧边平齐，且所述集水斗(601)顶部与所述集料箱(301)底部相连通。
8.根据权利要求7所述一种废水处理用泥沙分离装置，其特征在于：所述分离筒(1)底部靠近所述电动机(101)一侧设置有排水管(4)，所述排水管(4)与所述分离筒(1)相连通，所述排水管(4)另一端横向延伸到所述出废组件(3)下方，且所述辅助管(6)与所述排水管(4)通过三通接头连接。
9.根据权利要求1所述一种废水处理用泥沙分离装置，其特征在于：所述分离筒(1)中部下方设置有储存箱(5)，所述储存箱(5)为一顶部开口的箱体结构，且该储存箱(5)底部四角均设置有支腿。
10.根据权利要求9所述一种废水处理用泥沙分离装置，其特征在于：所述储存箱(5)底部中心设置有出料口(501)，所述出料口(501)下方的所述储存箱(5)上设置有封板(502)，所述封板(502)一侧与所述储存箱(5)底部通过铰链相接，且所述封板(502)另一侧与所述储存箱(5)通过锁扣相接。
说明书
一种废水处理用泥沙分离装置
技术领域
本发明涉及环保领域，具体涉及一种废水处理用泥沙分离装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化、减少污染，以至达到废水回收、充分利用水资源的目的。城市废水的特点是污染源数量多、范围大、分布广，污染物种类复杂，在对废水进行处理时，首先需要将废水中的大颗粒泥沙杂质通过物理筛选的方式分离，以便于进行后续的净化工序。
本申请人发现现有技术中至少存在以下技术问题：目前所使用的废水泥沙分离设备主要是通过固定式筛网等分离结构，以将废水流动过程中受到阻挡的泥沙分离，实现废水的粗滤操作，由于废水中通常含有大量泥沙，现有设备需要频繁对分离结构进行清理，且无法主动对所分离出的泥沙进行挤压排水，导致滤出泥沙中仍残留大量废水，容易造成二次污染，实用性差。
发明内容
本发明的目的就在于为了解决上述问题而提供一种废水处理用泥沙分离装置，通过设置螺旋状泥沙分离装置，通过设置网孔状螺旋叶片以对导入分离筒内的废水进行主动过滤，以对无法通过分离网的泥沙杂质进行推动排出分离，同时对泥沙进行挤压排水，降低滤出泥沙中的废水含量，实用性强，详见下文阐述。
为实现上述目的，本发明提供了以下技术方案：
本发明提供的一种废水处理用泥沙分离装置，包括分离筒和出废组件，所述分离筒为一倾斜设置的圆筒状结构，该分离筒顶面一侧中部设置有向该分离筒内供料的引导组件，所述出废组件设置于所述分离筒底部远离所述引导组件一侧，且所述引导组件和所述出废组件均与所述分离筒相连通;
所述分离筒两端均设置有端盖，且所述分离筒内沿其轴向设置有转轴，所述转轴两端分别与两组所述端盖转动配合，所述转轴朝下一端伸出所述端盖且连接有电动机，所述电动机固定于所述分离筒端部，所述分离筒内部的所述转轴外侧沿其长度方向均匀设置有多个螺旋片，所述螺旋片内侧为网格状分离网，且所述螺旋片外侧为贴合所述分离筒内侧壁的弧形结构。
采用上述一种废水处理用泥沙分离装置，在使用时，将需要分离泥沙的废水通过所述引导组件导入所述分离筒内，同时通过所述电动机带动所述转轴转动，所述转轴外侧的所述螺旋片跟随所述转轴旋转，通过所述螺旋片上的所述分离网对污水中的泥沙进行分离，从而在所述螺旋片的转动过程中向靠近所述出废组件方向推移废水中的泥沙，同时透过所述分离网的废水逐渐向靠近所述电动机方向流动，从而将分离后的废水通过排水管排出，同时无法通过分离网的泥沙逐渐向上移动，在此过程中泥沙受到所述螺旋片的推动挤压，以将泥沙中的水挤出，促进泥沙排水，而后逐渐移动到所述分离筒顶端的泥沙通过排废口进入集料箱内，所述集料箱内的泥沙在所述网孔板的引导下移动到储存箱内，同时网孔板对泥沙进行二次过滤，泥沙中的水透过网孔板滴落到集水斗内，而后通过所述辅助管导入排水管内实现废水排放。
作为优选，所述引导组件包括横向设置于所述分离筒上方的供液管，所述供液管靠近所述电动机一端连接有主进液管，所述主进液管竖向延伸且与所述分离筒相连通，且所述主进液管中部设置有第一闸阀。
作为优选，所述供液管与所述主进液管相接处通过三通接口连接有副进液管，所述副进液管另一端延伸到所述主进液管靠近所述电动机一侧，且所述副进液管与所述分离筒相连通，所述副进液管靠近所述供液管一端设置有第二闸阀。
作为优选，所述分离筒底部与所述出废组件相接处设置有排废口，且所述分离筒通过该排废口与所述出废组件相连通，所述出废组件底部设置有辅助管。
作为优选，所述出废组件包括集料箱，所述集料箱顶部开口且与所述排废口相连通，所述集料箱靠近所述电动机一侧设置有引导口，所述集料箱内部设置有与所述分离筒相平行的网孔板。
作为优选，所述网孔板上均匀设置有多个透水孔，所述网孔板外侧边沿均抵紧于所述集料箱内侧壁，且所述引导口底边与所述网孔板侧边相平齐。
作为优选，所述辅助管竖向设置于所述集料箱下方，且所述辅助管顶部设置有漏斗状集水斗，所述集水斗底部边沿与所述集料箱外侧边平齐，且所述集水斗顶部与所述集料箱底部相连通。
作为优选，所述分离筒底部靠近所述电动机一侧设置有排水管，所述排水管与所述分离筒相连通，所述排水管另一端横向延伸到所述出废组件下方，且所述辅助管与所述排水管通过三通接头连接。
作为优选，所述分离筒中部下方设置有储存箱，所述储存箱为一顶部开口的箱体结构，且该储存箱底部四角均设置有支腿。
作为优选，所述储存箱底部中心设置有出料口，所述出料口下方的所述储存箱上设置有封板，所述封板一侧与所述储存箱底部通过铰链相接，且所述封板另一侧与所述储存箱通过锁扣相接。
有益效果在于：本发明通过设置螺旋状泥沙分离网，通过螺旋叶片以对导入分离筒内的废水进行主动过滤，将分离网滤出的泥沙杂质向上推动以将泥沙和滤出的废水分离排出，同时在对泥沙滤出过程中同步对泥沙进行挤压排水，降低滤出泥沙中的废水含量，防止泥沙导出设备后产生二次污染，实用性强。（发明人沈燕英;薛仕玉）
