申请日20200313
公开(公告)日20200626
IPC分类号C02F1/04; B01D1/26; B01D1/30
摘要
本发明公开了一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，包括一效罐、二效罐、加热室和排出管，所述一效罐和二效罐的外围分别设置有加热室和加热器，所述转轴垂直安装在二效罐的内部，且转轴的顶端和二效罐顶端的电动机相连接，所述转轴的表面固定有水平分布的连接杆，且连接杆的外端安装有垂直分布的搅拌板，所述排出管安装在右侧的加热器表面，且排出管位于蒸汽管的下方。该具有除垢功能的高盐废水脱盐用串联式多效蒸发器，使用管道式蒸汽通行结构来代替传动的空腔式通行结构，能够利用蒸汽本身的流动来带动加热器内部清理结构自动运行，并且利用加热器内部的气压变化、对罐体中的清理结构进行位移控制，结构设计更加合理。
权利要求书

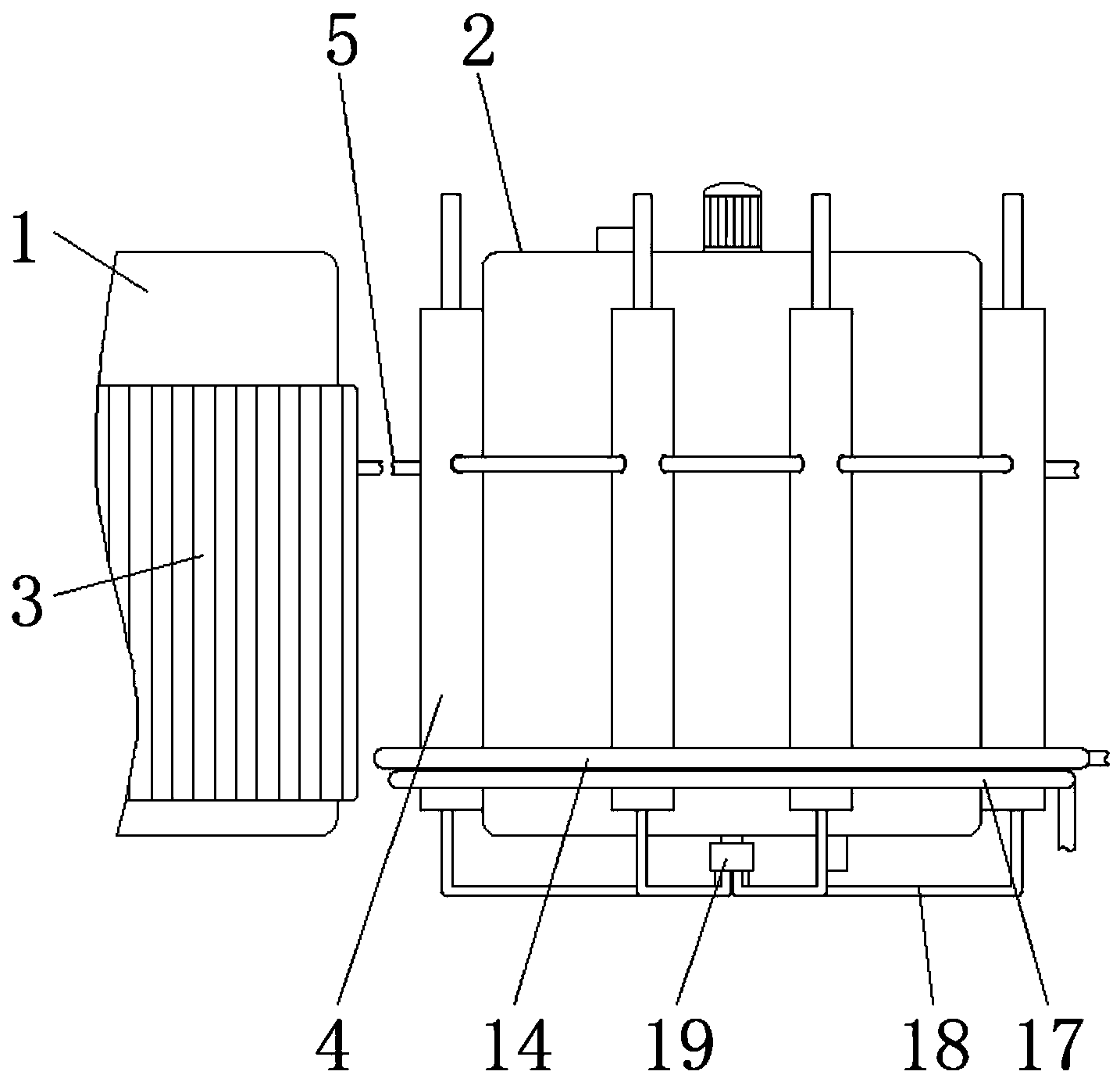

1.一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，包括一效罐(1)、二效罐(2)、加热室(3)和排出管(32)，其特征在于：所述一效罐(1)和二效罐(2)的外围分别设置有加热室(3)和加热器(4)，且加热器(4)为管状而机构，其关于二效罐(2)的中心线等角度分布，所述一效罐(1)和加热器(4)之间通过蒸汽管(5)相连接，且相邻加热器(4)之间通过连接管相连通，并且加热器(4)的内部设置有第一阀板(6)，所述第一阀板(6)和竖杆(7)相连接，且第一阀板(6)的下端面一体化连接有第二阀板(11)，所述加热器(4)的外围设置有通气环形管(14)和通水环形管(17)，且两者分别与横管(15)和斜管(16)相连通，所述加热器(4)的底端通过弯管(18)和套环(19)相连接，且套环(19)轴承安装在转轴(20)相连接，所述转轴(20)垂直安装在二效罐(2)的内部，且转轴(20)的顶端和二效罐(2)顶端的电动机相连接，所述转轴(20)的表面固定有水平分布的连接杆(21)，且连接杆(21)的外端安装有垂直分布的搅拌板(22)，并且两者均关于转轴(20)的中心等角度分布有3组，同时连接杆(21)的内部安装有水平分布的滑杆(28)，所述排出管(32)安装在右侧的加热器(4)表面，且排出管(32)位于蒸汽管(5)的下方。
2.根据权利要求1所述的一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，其特征在于：所述竖杆(7)活动连接在加热器(4)的内部，其顶端通过麻花杆(9)和套筒(8)螺纹连接，套筒(8)固定在加热器(4)中，且竖杆(7)的底端与第一阀板(6)和第二阀板(11)均为转动连接。
3.根据权利要求1所述的一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，其特征在于：所述第二阀板(11)的直径小于第一阀板(6)的直径，且第二阀板(11)的外围环绕分布有弯杆(10)，弯杆(10)的表面设置有与加热器(4)内壁相贴合的毛刷(12)。
4.根据权利要求1所述的一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，其特征在于：所述横管(15)和最低处第一阀板(6)上的漏水孔(13)水平对应，且横管(15)的下端面和倾斜分布的斜管(16)顶端相连通。
5.根据权利要求1所述的一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，其特征在于：所述套环(19)的底端和弯管(18)固定连接，顶端和转轴(20)内部的空腔(23)相连通，且空腔(23)的内部滑动连接有第三阀板(24)。
6.根据权利要求5所述的一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，其特征在于：所述第三阀板(24)的上端面安装有控制杆(25)，控制杆(25)垂直滑动连接在转轴(20)的内部，且控制杆(25)上安装有控制块(26)，并且控制块(26)的顶端弧形部分和牵引块(27)弧形表面相贴合。
7.根据权利要求6所述的一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，其特征在于：所述牵引块(27)的外端和滑杆(28)相连接，两者通过弹簧(29)滑动连接在连接杆(21)的内部。
8.根据权利要求1所述的一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，其特征在于：所述滑杆(28)的外端和移动板(30)相连接，且移动板(30)吻合在搅拌板(22)的内部空腔中，并且移动板(30)的外表面固定有橡胶材质的清理层(31)。
说明书
一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器
技术领域
本发明涉及水污染防治技术领域，具体为一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器。
背景技术
在水污染问题日渐严重的今天，人们对于污水的处理方式以及装置使用的合理性越来越重视，为了确保污水废水的彻底净化处理，会针对废水中不同的污染源使用不同的处理设备，在处理高盐废水时，较为常见且高效的方式便是使用串联式多效蒸发器进行加热蒸发操作，但是现有的多效蒸发器在实际使用时存在以下问题：
1.现有的多效蒸发器，二效罐中的热源，正是一效罐中废水被加热后产生的热蒸汽，热蒸汽在通入现有二效罐加热器内部后，热量被二效罐内废水吸收，而热蒸汽本身冷凝产生水珠并排出，由于蒸汽是直接通入二效罐中，导致加热器内部容易产生积垢，长时间积累后极大的影响导热效率和冷凝效率，且现有机构中不能对积垢的产生采取预防或便捷清理措施;
2.蒸发器的罐体机构中由于需要长时间放置大量的废水，废水即使在蒸发的过程中，也会使其中含有的杂质在罐体内部停留累积，现有技术中会使用由橡胶构成的清理结构与搅拌组件相结合使用、在搅拌废水的同时对罐体内壁进行清理，但是由于橡胶清理结构长时间和罐体内壁保持紧密接触，导致其损坏率大幅度提高，进而导致清理效果不好。
发明内容
本发明的目的在于提供一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，以解决上述背景技术中提出加热器内部容易产生积垢，长时间积累后极大的影响导热效率和冷凝效率，且现有机构中不能对积垢的产生采取预防或便捷清理措施;由于橡胶清理结构长时间和罐体内壁保持紧密接触，导致其损坏率大幅度提高，进而导致清理效果不好的问题。
为实现上述目的，本发明提供如下技术方案：一种具有除垢功能的高盐废水脱盐用串联式多效蒸发器，包括一效罐、二效罐、加热室和排出管，所述一效罐和二效罐的外围分别设置有加热室和加热器，且加热器为管状而机构，其关于二效罐的中心线等角度分布，所述一效罐和加热器之间通过蒸汽管相连接，且相邻加热器之间通过连接管相连通，并且加热器的内部设置有第一阀板，所述第一阀板和竖杆相连接，且第一阀板的下端面一体化连接有第二阀板，所述加热器的外围设置有通气环形管和通水环形管，且两者分别与横管和斜管相连通，所述加热器的底端通过弯管和套环相连接，且套环轴承安装在转轴相连接，所述转轴垂直安装在二效罐的内部，且转轴的顶端和二效罐顶端的电动机相连接，所述转轴的表面固定有水平分布的连接杆，且连接杆的外端安装有垂直分布的搅拌板，并且两者均关于转轴的中心等角度分布有3组，同时连接杆的内部安装有水平分布的滑杆，所述排出管安装在右侧的加热器表面，且排出管位于蒸汽管的下方。
优选的，所述竖杆活动连接在加热器的内部，其顶端通过麻花杆和套筒螺纹连接，套筒固定在加热器中，且竖杆的底端与第一阀板和第二阀板均为转动连接。
优选的，所述第二阀板的直径小于第一阀板的直径，且第二阀板的外围环绕分布有弯杆，弯杆的表面设置有与加热器内壁相贴合的毛刷。
优选的，所述横管和最低处第一阀板上的漏水孔水平对应，且横管的下端面和倾斜分布的斜管顶端相连通。
优选的，所述套环的底端和弯管固定连接，顶端和转轴内部的空腔相连通，且空腔的内部滑动连接有第三阀板。
优选的，所述第三阀板的上端面安装有控制杆，控制杆垂直滑动连接在转轴的内部，且控制杆上安装有控制块，并且控制块的顶端弧形部分和牵引块弧形表面相贴合。
优选的，所述牵引块的外端和滑杆相连接，两者通过弹簧滑动连接在连接杆的内部。
优选的，所述滑杆的外端和移动板相连接，且移动板吻合在搅拌板的内部空腔中，并且移动板的外表面固定有橡胶材质的清理层。
与现有技术相比，本发明的有益效果是：该具有除垢功能的高盐废水脱盐用串联式多效蒸发器，使用管道式蒸汽通行结构来代替传动的空腔式通行结构，能够利用蒸汽本身的流动来带动加热器内部清理结构自动运行，并且利用加热器内部的气压变化、对罐体中的清理结构进行位移控制，结构设计更加合理：
1.第一阀板以及第二阀板的结构设计，能够利用热蒸汽在加热器中的流动、带动两者在加热器中相应移动，从而利用阀板与加热器的贴合实现加热器内壁的刮擦，与此同时利用阀板的移动和麻花杆的螺纹传动，带动竖杆和其底端的毛刷对加热器内部进行同步的清理，由于清理的操作和蒸汽通入操作是同步进行的，因此无需人工清理，即可起到预防结垢和少量结垢自动化清理的目的;
2.第三阀板以及控制杆的结构设计，能够在蒸汽通入的同时，利用弯管的导通作用，将阀板移动所产生的正气压转化为第三阀板和控制杆向上移动的动力，从而使滑杆能够相应水平滑动，使安装了清理层的移动板能够在废水需要被加热时才会从搅拌板中伸出并与罐体内壁接触，避免了橡胶材质的清理层与罐体内壁长时间挤压接触，保证清理层的使用寿命和清理效果。（发明人叶雪英）
