申请日20181017
公开(公告)日20200703
IPC分类号C02F9/04
摘要：
一种城镇污水深度处理反应池，包括底座，底座上部设有反应池，反应池与底座之间通过支架固定连接，反应池底部中间开设第一通孔，第一通孔下端固定安装第一竖管，第一竖管外部套设第二竖管，第二竖管的上端与反应池底部固定连接，第二竖管下端开设第二通孔，第一竖管的下端穿过第二通孔后位于第二竖管的外部，第一竖管与第二通孔固定连接。本发明仅仅通过驱动装置带动第三竖管正转与反转的交替即可自动完成城镇污水处理过程中的的过滤与污泥的自动排出，结构简单巧妙，可以快速的完成污水中污泥的分离，提高污水处理效率。
权利要求书

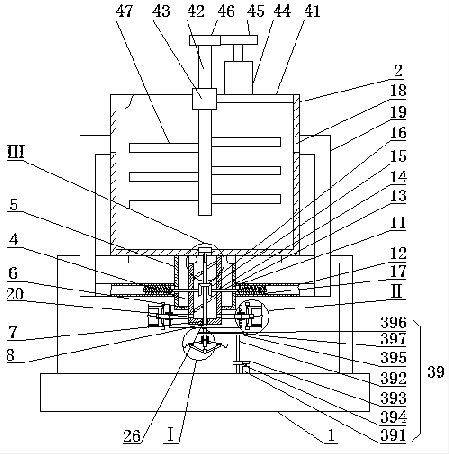

1.一种城镇污水深度处理反应池，其特征在于：包括底座(1)，底座(1)上部设有反应池(2)，反应池(2)与底座(1)之间通过支架固定连接，反应池(2)底部中间开设第一通孔(3)，第一通孔(3)下端固定安装第一竖管(4)，第一竖管(4)外部套设第二竖管(5)，第二竖管(5)的上端与反应池(2)底部固定连接，第二竖管(5)下端开设第二通孔(6)，第一竖管(4)的下端穿过第二通孔(6)后位于第二竖管(5)的外部，第一竖管(4)与第二通孔(6)固定连接，第一竖管(4)下端面中间开设第三通孔(7)，第三通孔(7)内通过轴承安装第三竖管(8)，第三竖管(8)内设有第一竖轴(9)，第一竖轴(9)的上端固定安装第一活塞柱(10)，第一活塞柱(10)位于第一通孔(3)内，第二竖管(5)左右两侧对称开设第四通孔(11)，第四通孔(11)的外端固定安装第一横管(12)，第一横管(12)内均设有第一横轴(13)，第一竖管(4)侧面对应第四通孔(11)处均开设第五通孔(14)，第一横轴(13)的一端穿过对应的第四通孔(11)及第五通孔(14)后位于第一竖管(4)内部，第一横轴(13)与对应的第五通孔(14)轴承活动连接，第一横轴(13)的一端固定安装第一伞齿轮(15)，第三竖管(8)上固定安装第二伞齿轮(16)，第一伞齿轮(15)与第二伞齿轮(16)啮合配合，第一横轴(13)位于第一横管(12)内的部分外周固定安装螺旋叶片(17)，反应池(2)左右两侧靠近上端处均开设第六通孔(18)，第一横管(12)的外端与对应的第六通孔(18)外端之间通过连接管(19)固定连接，第一竖管(4)左右两侧靠近下端处对称开设第七通孔(20)，第七通孔(20)的外端均固定安装第二横管(21)，第二横管(21)的中间处及第三竖管(8)下端均通过轴承套装套管(22)，套管(22)内侧面中间处安装数个棘齿(23)，数个棘齿(23)以对应的套管(22)的中轴线为中心均匀分布，棘齿(23)的安装轴上安装扭簧，第三竖管(8)上及第二横管(21)上对应棘齿(23)的位置均固定安装棘轮(24)，棘轮(24)与对应的棘齿(23)啮合配合，横向的套管(22)上固定套装第三伞齿轮(25)，第三竖管(8)上固定安装第四伞齿轮(26)，第四伞齿轮(26)与第三伞齿轮(25)啮合配合，第一竖轴(9)的下端通过轴承套装第一套环(27)，竖向的套管(22)的下端两侧对称设置斜杆(28)，斜杆(28)的上端与竖向的套管(22)的侧部铰接连接，斜杆(28)的下端底部与第一套环(27)的侧部通过第一连杆(29)铰接连接，第二横管(21)外端上下两侧对称设置弹力伸缩杆(30)，弹力伸缩杆(30)与第二横管(21)垂直，弹力伸缩杆(30)的活动杆外端固定安装第一配重块(31)，第二横管(21)的外端内部设有第二活塞柱(32)，第二活塞柱(32)的外端固定安装第二横轴(33)，第二横轴(33)与第二活塞柱(32)同轴设置，第二横轴(33)的外端通过轴承套装第二套环(34)，第二套环(34)的上下两侧对称设置伸缩杆(35)，伸缩杆(35)与对应的弹力伸缩杆(30)相互平行，伸缩杆(35)的活动杆端部与对应的第二套环(34)侧部铰接连接，伸缩杆(35)的固定杆的外端与对应的弹力伸缩杆(30)的活动杆侧部通过第二连杆(36)铰接连接，第二横管(21)的外端上下两侧对称固定安装竖杆(37)，竖杆(37)与对应的伸缩杆(35)平行，竖杆(37)的另一端均固定连接横杆(38)的一端，横杆(38)与第二横管(21)平行，横杆(38)的另一端与对应的伸缩杆(35)固定杆侧部铰接连接，第一竖管(4)侧壁上开设多个均匀分布的毛细孔，第三竖管(8)通过驱动装置(39)带动转动，第二横管(21)的侧面靠近外端处开设数个绕其轴线均匀分布的出泥孔(50)，第二活塞柱(32)将同一个第二横管(21)上的所有出泥孔(50)封闭。
2.根据权利要求1所述的一种城镇污水深度处理反应池，其特征在于：所述的第一竖管(4)内中上部及中下部均设有半螺旋刮片(40)，半螺旋刮板(40)与第三竖管(8)侧部之间均通过连接架固定连接，半螺旋刮板(40)与第一竖管(4)内壁接触配合。
3.根据权利要求1所述的一种城镇污水深度处理反应池，其特征在于：所述的驱动装置(39)包括第一电机(391)、第二竖轴(392)、第一主动齿轮(393)、第一从动齿轮(394)、主动链轮(395)、从动链轮(396)、传动链(397)，第一电机(391)固定安装在底座(1)上部，第二竖轴(392)位于第一电机(391)的一侧，第二竖轴(392)的下端与底座(1)顶部轴承活动连接，第一主动齿轮(393)固定安装在第一电机(391)的输出轴上，第一从动齿轮(394)固定安装在第二竖轴(392)上，第一主动齿轮(393)与第一从动齿轮(394)啮合配合，主动链轮(395)固定安装在第二竖轴(392)的上端，从动链轮(396)固定安装在第三竖管(8)的下端，主动链轮(395)与从动链轮(396)之间通过传动链(397)连接。
4.根据权利要求1所述的一种城镇污水深度处理反应池，其特征在于：所述的反应池(2)内壁靠近上端处固定安装横板(41)，反应池(2)内中间设有竖向的搅拌轴(42)，搅拌轴(42)上通过轴承套装套筒(43)，套筒(43)的侧部与横板(41)的一端固定连接，横板(41)上部固定安装竖向的第二电机(44)，第二电机(44)的输出轴上端固定安装第二主动齿轮(45)，搅拌轴(42)的上端固定安装第二从动齿轮(46)，第二主动齿轮(45)与第二从动齿轮(46)啮合配合，搅拌轴(42)的中下部侧部固定安装数个均匀分布的搅拌杆(47)。
5.根据权利要求1所述的一种城镇污水深度处理反应池，其特征在于：所述的轴承均为密封轴承。
6.根据权利要求1所述的一种城镇污水深度处理反应池，其特征在于：所述的斜杆(28)的下端均固定安装第二配重块(48)。
7.根据权利要求1所述的一种城镇污水深度处理反应池，其特征在于：所述的第一套环(27)的上下两端对称设置限位环(49)，限位环(49)固定安装在第一竖轴(9)上。
说明书
一种城镇污水深度处理反应池
技术领域
本发明属于污水处理设备领域，具体地说是一种城镇污水深度处理反应池。
背景技术
传统的污水处理系统进行污水处理之前与过程中要将污水中残留的污泥与化学反应产生的杂质去掉，然而传统的处理方法多数使用沉淀法，沉淀法的缺点是效率低，严重影响了污水处理的效率。
发明内容
本发明提供一种城镇污水深度处理反应池，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种城镇污水深度处理反应池，包括底座，底座上部设有反应池，反应池与底座之间通过支架固定连接，反应池底部中间开设第一通孔，第一通孔下端固定安装第一竖管，第一竖管外部套设第二竖管，第二竖管的上端与反应池底部固定连接，第二竖管下端开设第二通孔，第一竖管的下端穿过第二通孔后位于第二竖管的外部，第一竖管与第二通孔固定连接，第一竖管下端面中间开设第三通孔，第三通孔内通过轴承安装第三竖管，第三竖管内设有第一竖轴，第一竖轴的上端固定安装第一活塞柱，第一活塞柱位于第一通孔内，第二竖管左右两侧对称开设第四通孔，第四通孔的外端固定安装第一横管，第一横管内均设有第一横轴，第一竖管侧面对应第四通孔处均开设第五通孔，第一横轴的一端穿过对应的第四通孔及第五通孔后位于第一竖管内部，第一横轴与对应的第五通孔轴承活动连接，第一横轴的一端固定安装第一伞齿轮，第三竖管上固定安装第二伞齿轮，第一伞齿轮与第二伞齿轮啮合配合，第一横轴位于第一横管内的部分外周固定安装螺旋叶片，反应池左右两侧靠近上端处均开设第六通孔，第一横管的外端与对应的第六通孔外端之间通过连接管固定连接，第一竖管左右两侧靠近下端处对称开设第七通孔，第七通孔的外端均固定安装第二横管，第二横管的中间处及第三竖管下端均通过轴承套装套管，套管内侧面中间处安装数个棘齿，数个棘齿以对应的套管的中轴线为中心均匀分布，棘齿的安装轴上安装扭簧，第三竖管上及第二横管上对应棘齿的位置均固定安装棘轮，棘轮与对应的棘齿啮合配合，横向的套管上固定套装第三伞齿轮，第三竖管上固定安装第四伞齿轮，第四伞齿轮与第三伞齿轮啮合配合，第一竖轴的下端通过轴承套装第一套环，竖向的套管的下端两侧对称设置斜杆，斜杆的上端与竖向的套管的侧部铰接连接，斜杆的下端底部与第一套环的侧部通过第一连杆铰接连接，第二横管外端上下两侧对称设置弹力伸缩杆，弹力伸缩杆与第二横管垂直，弹力伸缩杆的活动杆外端固定安装第一配重块，第二横管的外端内部设有第二活塞柱，第二活塞柱的外端固定安装第二横轴，第二横轴与第二活塞柱同轴设置，第二横轴的外端通过轴承套装第二套环，第二套环的上下两侧对称设置伸缩杆，伸缩杆与对应的弹力伸缩杆相互平行，伸缩杆的活动杆端部与对应的第二套环侧部铰接连接，伸缩杆的固定杆的外端与对应的弹力伸缩杆的活动杆侧部通过第二连杆铰接连接，第二横管的外端上下两侧对称固定安装竖杆，竖杆与对应的伸缩杆平行，竖杆的另一端均固定连接横杆的一端，横杆与第二横管平行，横杆的另一端与对应的伸缩杆固定杆侧部铰接连接，第一竖管侧壁上开设多个均匀分布的毛细孔，第三竖管通过驱动装置带动转动，第二横管的侧面靠近外端处开设数个绕其轴线均匀分布的出泥孔，第二活塞柱将同一个第二横管上的所有出泥孔封闭。
如上所述的一种城镇污水深度处理反应池，所述的第一竖管内中上部及中下部均设有半螺旋刮片，半螺旋刮板与第三竖管侧部之间均通过连接架固定连接，半螺旋刮板与第一竖管内壁接触配合。
如上所述的一种城镇污水深度处理反应池，所述的驱动装置包括第一电机、第二竖轴、第一主动齿轮、第一从动齿轮、主动链轮、从动链轮、传动链，第一电机固定安装在底座上部，第二竖轴位于第一电机的一侧，第二竖轴的下端与底座顶部轴承活动连接，第一主动齿轮固定安装在第一电机的输出轴上，第一从动齿轮固定安装在第二竖轴上，第一主动齿轮与第一从动齿轮啮合配合，主动链轮固定安装在第二竖轴的上端，从动链轮固定安装在第三竖管的下端，主动链轮与从动链轮之间通过传动链连接。
如上所述的一种城镇污水深度处理反应池，所述的反应池内壁靠近上端处固定安装横板，反应池内中间设有竖向的搅拌轴，搅拌轴上通过轴承套装套筒，套筒的侧部与横板的一端固定连接，横板上部固定安装竖向的第二电机，第二电机的输出轴上端固定安装第二主动齿轮，搅拌轴的上端固定安装第二从动齿轮，第二主动齿轮与第二从动齿轮啮合配合，搅拌轴的中下部侧部固定安装数个均匀分布的搅拌杆。
如上所述的一种城镇污水深度处理反应池，所述的轴承均为密封轴承。
如上所述的一种城镇污水深度处理反应池，所述的斜杆的下端均固定安装第二配重块。
如上所述的一种城镇污水深度处理反应池，所述的第一套环的上下两端对称设置限位环，限位环固定安装在第一竖轴上。
本发明的优点是：本发明工作时，首先将要处理的污水注入反应池，然后驱动装置带动第三竖管转动，第三竖管通过对应的棘轮与棘齿啮合配合带动竖向的套管转动，该套管带动斜杆、第一连杆及第一套环同时快速转动，在离心力的作用下斜杆绕其与对应的套管 的铰接处转动，此时斜杆的外端向上移动并通过对应的第一连杆拉动第一套环上移，第一套环带动第一竖轴上移，第一竖轴带动第一活塞柱上移打开第一通孔，此时反应池内的污水流入到第一竖管内，在压力差的作用下，水经过第二竖管与此同时第三竖管通过第四伞齿轮与第三伞齿轮啮合配合带动两个横向的套管转动，此时两根第二横管均不转，污水经过第一竖管侧壁上的毛细孔的过滤后流入到第二竖管与第一竖管之间，污水中的污泥等杂质被过滤掉留存在第一竖管内，第三竖管通过第一伞齿轮与第二伞齿轮啮合配合带动两根第一横轴转动，第一横轴转动通过带动螺旋叶片转动可以将第二竖管与第一竖管之间的污水从第四通孔抽出并经过对应的第一横管、连接管、第六通孔重新排入到反应池中，经过该设计污水会形成一个循环快速的将反应池内的污水中的污泥等杂质过滤掉并临时储存在第一竖管内;当第一竖管内的污泥等杂质储存到指定的量后驱动装置带动第三竖管反转，此时竖向的套管停转，第一活塞柱落下重新将第一通孔关闭，第四伞齿轮、第三伞齿轮与两个横向的套管翻转，此时横向的套管通过对应的第四伞齿轮与第三伞齿轮啮合配合带动对应的第二横管转动，第二横管带动对应的弹力伸缩杆、竖杆、横杆、第二连杆、伸缩杆、第二套环同时转动，在离心力的作用下第一配重块带动对应的弹力伸缩杆的活动杆伸长，在第二连杆的拉动下，伸缩杆绕其与对应的横杆的铰接处转动，伸缩杆的活动杆伸长并带动对应的第二套环移动，第二套环通过对应的第二横轴拉动对应的第二活塞柱向对应的第二横管的外端方向移动，出泥孔被解除封闭，由于第三竖管反转，螺旋叶片反转带动对应的第一横管及连接管内的经过初步过滤的污水反向移动并排入到第一竖管与第二竖管之间，第一竖管与第二竖管之间的水压增大导致其内部的水反向流过毛细孔进入到第一竖管内部，第一竖管内的水压增大可以带动其内底部储存的污泥通过第七通孔、第二横管及出泥孔排出，该过程可以自动将污泥等杂质排出，水反向流过毛细孔可以自动将其内部堵塞的杂质清理掉，达到自清洁功能，污泥排出后，第三竖管再次正转，第一通孔打开的同时出泥孔关闭，再次开始污水过滤工作，重复上述过程即可快速的对反应池内的污水进行污泥等杂质的过滤，自动化较高，为后续的污水深度处理做好准备，本发明仅仅通过驱动装置带动第三竖管正转与反转的交替即可自动完成城镇污水处理过程中的的过滤与污泥的自动排出，结构简单巧妙，可以快速的完成污水中污泥的分离，提高污水处理效率。（发明人：吴俊锋;陆朝阳;潘红澈;余期冲;叶庆）
