申请日20200309
公开(公告)日20200619
IPC分类号C02F9/08
摘要
本发明提供一种便于清理的移动式小型废水处理装置。所述便于清理的移动式小型废水处理装置，包括：底板，底板的顶部固定连接有处理箱，处理箱顶部的左侧贯穿有进水斗，处理箱顶部的左侧且位于进水斗的左侧固定连接有固定机构，处理箱内壁顶部的左侧与处理箱内壁左侧的底部之间固定连接有壳体。本发明提供的便于清理的移动式小型废水处理装置，通过固定夹块将进水管固定在处理箱上，保证进水管在进水时的稳定性，不需要工作人员长时间手持进水管，降低了工作人员的工作量，采用分层式过滤，提高了过滤效果，可抽出第一过滤板、第二过滤板和第三过滤板，以便于对第一过滤板、第二过滤板和第三过滤板进行清理，提高了装置的实用性。
权利要求书

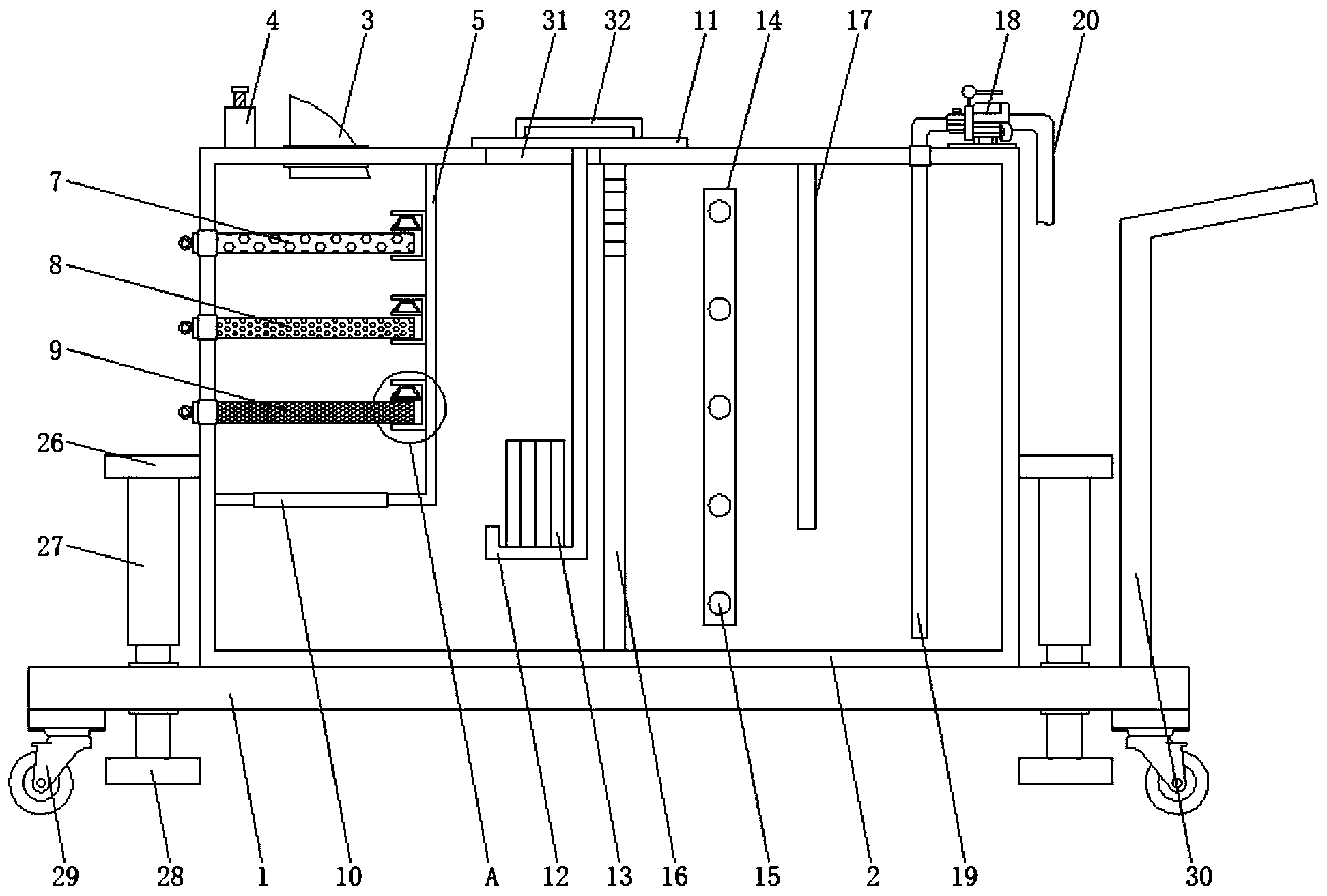

1.一种便于清理的移动式小型废水处理装置，其特征在于，包括：底板(1)，所述底板(1)的顶部固定连接有处理箱(2)，所述处理箱(2)顶部的左侧贯穿有进水斗(3)，所述处理箱(2)顶部的左侧且位于进水斗(3)的左侧固定连接有固定机构(4)，所述处理箱(2)内壁顶部的左侧与处理箱(2)内壁左侧的底部之间固定连接有壳体(5)，所述壳体(5)内壁的一侧从上至下均通过U型框(6)分别设置有第一过滤板(7)、第二过滤板(8)和第三过滤板(9)，所述第一过滤板(7)、第二过滤板(8)和第三过滤板(9)的一侧均贯穿处理箱(2)且延伸至处理箱(2)的外部，所述壳体(5)的底部开设有通水口(10)，所述处理箱(2)的顶部设置有稳定板(11)，所述稳定板(11)的底部固定连接有放置板(12)，所述放置板(12)上设置有电解器(13)，所述处理箱(2)内壁的底部且位于放置板(12)的右侧固定连接有第一隔板(16)，所述处理箱(2)内壁的背面且位于第一隔板(16)的右侧固定连接有安装板(14)，所述安装板(14)上设置有紫外线杀菌灯(15)，所述处理箱(2)内壁的顶部且位于安装板(14)的右侧固定连接有第二隔板(17)，所述第一隔板(16)内部的顶部开设有通水口。
2.根据权利要求1所述的便于清理的移动式小型废水处理装置，其特征在于，所述处理箱(2)顶部的右侧固定连接有水泵(18)，所述水泵(18)的进水端连通有抽水管(19)，所述水泵(18)的出水端连通有排水管(20)。
3.根据权利要求1所述的便于清理的移动式小型废水处理装置，其特征在于，所述U型框(6)内壁的一侧滑动连接有挤压板(21)，所述挤压板(21)顶部的两侧均固定连接有第一转动块(22)，两个所述第一转动块(22)上均转动连接有连杆(23)。
4.根据权利要求3所述的便于清理的移动式小型废水处理装置，其特征在于，两个所述连杆(23)的顶端均转动连接有第二转动块(24)，两个所述第二转动块(24)的顶部均与U型框(6)内壁的顶部滑动连接，两个所述第二转动块(24)相对的一侧之间固定连接有稳定弹簧(25)。
5.根据权利要求1所述的便于清理的移动式小型废水处理装置，其特征在于，所述处理箱(2)的两侧均固定连接有稳定块(26)，所述稳定块(26)的底部固定连接有电动伸缩杆(27)，所述电动伸缩杆(27)的底端贯穿底板(1)且延伸至底板(1)的外部，所述电动伸缩杆(27)的底端固定连接有支撑座(28)。
6.根据权利要求1所述的便于清理的移动式小型废水处理装置，其特征在于，所述底板(1)底部的两侧均固定连接有万向轮(29)，所述底板(1)顶部的右侧固定连接有推把(30)。
7.根据权利要求1所述的便于清理的移动式小型废水处理装置，其特征在于，所述处理箱(2)的顶部开设有与所述放置板(12)配合使用的开口(31)，所述稳定板(11)的顶部固定连接有提把(32)。
8.根据权利要求1所述的便于清理的移动式小型废水处理装置，其特征在于，所述固定机构(4)包括固定框(41)，所述固定框(41)的底部与处理箱(2)顶部的左侧固定连接，所述固定框(41)内壁的顶部固定连接有螺纹块(42)，所述螺纹块(42)的内部螺纹连接有螺纹杆(43)，所述螺纹杆(43)的底端转动连接有固定夹块(44)。
9.根据权利要求8所述的便于清理的移动式小型废水处理装置，其特征在于，所述固定夹块(44)的两侧均固定连接有稳定杆(45)，两个所述稳定杆(45)相离的一端分别与固定框(41)的内壁滑动连接，所述螺纹杆(43)的顶端贯穿固定框(41)且延伸至固定框(41)的外部，所述螺纹杆(43)的顶端固定连接有转柄(46)。
说明书
一种便于清理的移动式小型废水处理装置
技术领域
本发明涉及废水处理领域，尤其涉及一种便于清理的移动式小型废水处理装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
现有的移动式小型废水处理装置，在使用时，无法对进水管进行固定处理，需要人工长时间手持进水管，将废水导入至处理装置中，工作人员工作量较大，不利于广泛推广使用。
因此，有必要提供一种便于清理的移动式小型废水处理装置解决上述技术问题。
发明内容
本发明提供一种便于清理的移动式小型废水处理装置，解决了现有的移动式小型废水处理装置，在使用时，无法对进水管进行固定处理，需要人工长时间手持进水管，将废水导入至处理装置中，工作人员工作量较大，不利于广泛推广使用的问题。
为解决上述技术问题，本发明提供的便于清理的移动式小型废水处理装置，包括：底板，所述底板的顶部固定连接有处理箱，所述处理箱顶部的左侧贯穿有进水斗，所述处理箱顶部的左侧且位于进水斗的左侧固定连接有固定机构，所述处理箱内壁顶部的左侧与处理箱内壁左侧的底部之间固定连接有壳体，所述壳体内壁的一侧从上至下均通过U型框分别设置有第一过滤板、第二过滤板和第三过滤板，所述第一过滤板、第二过滤板和第三过滤板的一侧均贯穿处理箱且延伸至处理箱的外部，所述壳体的底部开设有通水口，所述处理箱的顶部设置有稳定板，所述稳定板的底部固定连接有放置板，所述放置板上设置有电解器，所述处理箱内壁的底部且位于放置板的右侧固定连接有第一隔板，所述处理箱内壁的背面且位于第一隔板的右侧固定连接有安装板，所述安装板上设置有紫外线杀菌灯，所述处理箱内壁的顶部且位于安装板的右侧固定连接有第二隔板，，所述第一隔板内部的顶部开设有通水口。
优选的，所述处理箱顶部的右侧固定连接有水泵，所述水泵的进水端连通有抽水管，所述水泵的出水端连通有排水管。
优选的，所述U型框内壁的一侧滑动连接有挤压板，所述挤压板顶部的两侧均固定连接有第一转动块，两个所述第一转动块上均转动连接有连杆。
优选的，两个所述连杆的顶端均转动连接有第二转动块，两个所述第二转动块的顶部均与U型框内壁的顶部滑动连接，两个所述第二转动块相对的一侧之间固定连接有稳定弹簧。
优选的，所述处理箱的两侧均固定连接有稳定块，所述稳定块的底部固定连接有电动伸缩杆，所述电动伸缩杆的底端贯穿底板且延伸至底板的外部，所述电动伸缩杆的底端固定连接有支撑座。
优选的，所述底板底部的两侧均固定连接有万向轮，所述底板顶部的右侧固定连接有推把。
优选的，所述处理箱的顶部开设有与所述放置板配合使用的开口，所述稳定板的顶部固定连接有提把。
优选的，所述固定机构包括固定框，所述固定框的底部与处理箱顶部的左侧固定连接，所述固定框内壁的顶部固定连接有螺纹块，所述螺纹块的内部螺纹连接有螺纹杆，所述螺纹杆的底端转动连接有固定夹块。
优选的，所述固定夹块的两侧均固定连接有稳定杆，两个所述稳定杆相离的一端分别与固定框的内壁滑动连接，所述螺纹杆的顶端贯穿固定框且延伸至固定框的外部，所述螺纹杆的顶端固定连接有转柄。
与相关技术相比较，本发明提供的便于清理的移动式小型废水处理装置具有如下有益效果：
本发明提供一种便于清理的移动式小型废水处理装置，将进水管穿过固定机构后插入至进水斗内，通过转柄转动螺纹杆，螺纹杆通过螺纹块带动固定夹块移动，通过固定夹块将进水管固定在处理箱上，保证进水管在进水时的稳定性，不需要工作人员长时间手持进水管，降低了工作人员的工作量，废水进入至处理箱中，通过第一过滤板、第二过滤板和第三过滤板进行过滤处理，去除废水中的固定杂质，采用分层式过滤，提高了过滤效果，通过稳定弹簧的弹力挤压两个第二转动块，第二转动块通过连杆挤压第一转动块，第一转动块通过挤压板挤压过滤板，保证了第一过滤板、第二过滤板和第三过滤板在使用时的稳定性，同时可抽出第一过滤板、第二过滤板和第三过滤板，以便于对第一过滤板、第二过滤板和第三过滤板进行清理，提高了装置的实用性，可通过提把拉动安装板，安装板带动放置板和电解器移动，以便于对电解器进行维护管理，方便对电解器进行更换，进一步提高了装置的实用性。（发明人陈晓丽;詹远昇;张宏鑫;张亚光;廖树妹;梁坚炜;吴秋俞）
