摘要
本发明公开了一种印染废水污染处理系统，其结构包括格栅、调节池、混凝池、初沉池、氧化沟、二沉池、磁混凝池、澄清池、磁分离器、第一排泥管道、第二排泥管道、第三排泥管道、四通选择接头、出泥管道，格栅、调节池、混凝池、初沉池、氧化沟、二沉池、磁混凝池、澄清池从左往右依次通过管道相连接，调节池、初沉池的池底分别设有第一排泥管道、第二排泥管道，磁分离器设有第三排泥管道，本发明的有益效果是：通过在管道水平直径位置进行挡板旋转支点的设置，能够使挡板打开状态时充分利用管道的容量，防止减少污泥通过量，且挡块的设置能够防止堵塞堆积，使排泥更加顺畅。
权利要求书
1.一种印染废水污染处理系统，其结构包括格栅(1)、调节池(2)、混凝池(3)、初沉池(4)、氧化沟(5)、二沉池(6)、磁混凝池(7)、澄清池(8)、磁分离器(9)、第一排泥管道(10)、第二排泥管道(11)、第三排泥管道(12)、四通选择接头(13)、出泥管道(14)，所述格栅(1)、调节池(2)、混凝池(3)、初沉池(4)、氧化沟(5)、二沉池(6)、磁混凝池(7)、澄清池(8)从左往右依次通过管道相连接，所述，所述调节池(2)、初沉池(4)的池底分别设有第一排泥管道(10)、第二排泥管道(11)，所述磁分离器(9)设有第三排泥管道(12)，所述第一排泥管道(10)、第二排泥管道(11)和第三排泥管道(12)通过四通选择接头(13)与出泥管道(14)相连通，其特征在于：
所述四通选择接头(13)包括第一接头(130)、第二接头(131)、第三接头(132)、第四接头(133)、单向结构(134)，所述第一接头(130)、第二接头(131)、第三接头(132)、第四接头(133)成十字形相连通，所述第一接头(130)、第二接头(131)、第三接头(132)内分别设有单向结构(134)，所述第一接头(130)与第一排泥管道(10)相连，所述第二接头(131)与第二排泥管道(11)相连，所述第三接头(132)与第三排泥管道(12)相连，所述第四接头(133)与出泥管道(14)相连。
2.根据权利要求1所述的一种印染废水污染处理系统，其特征在于：所述单向结构(134)包括挡块(a)、固定轴(b)、挡板(c)，所述挡块(a)设在第一接头(130)底部，所述固定轴(b)设有2个，2个固定轴(b)位于同一水平线上并分别设在第一接头(130)内部两侧，所述挡板(c)设在第一接头(130)内部并与挡块(a)活动连接。
3.根据权利要求2所述的一种印染废水污染处理系统，其特征在于：所述挡板(c)包括圆盘(c1)、凹槽(c2)、环形空腔(c3)、限位块(c4)，所述圆盘(c1)的两侧分别设有凹槽(c2)，所述凹槽(c2)内设有限位块(c4)，所述圆盘(c1)内部设有环形空腔(c3)。
4.根据权利要求2所述的一种印染废水污染处理系统，其特征在于：所述固定轴(b)朝向中间的一端为圆锥状，所述固定轴(b)顶部连接有固定条(b1)。
5.根据权利要求3所述的一种印染废水污染处理系统，其特征在于：所述凹槽(c2)内端设有圆锥状凹槽，该圆锥状凹槽与固定轴(b)的圆锥状内端相契合。
6.根据权利要求2所述的一种印染废水污染处理系统，其特征在于：所述挡块(a)设在挡板(c)前方，所述挡块(a)面向挡板(c)的一面为弧形状，所述挡块(a)另一面为倾斜状。
7.根据权利要求3所述的一种印染废水污染处理系统，其特征在于：所述圆盘(c1)外侧为弧形并与挡块(a)的弧形面向配合。
8.根据权利要求3所述的一种印染废水污染处理系统，其特征在于：所述圆盘(c1)的环形空腔(c3)内设有液体。
说明书
一种印染废水污染处理系统
技术领域
本发明涉及水污染处理领域，具体地说是一种印染废水污染处理系统。
背景技术
印染企业是工业废水排放大户，其具有水量大、有机污染物含量高、色度深、碱性大、水质变化大等特点，属难处理的工业废水。

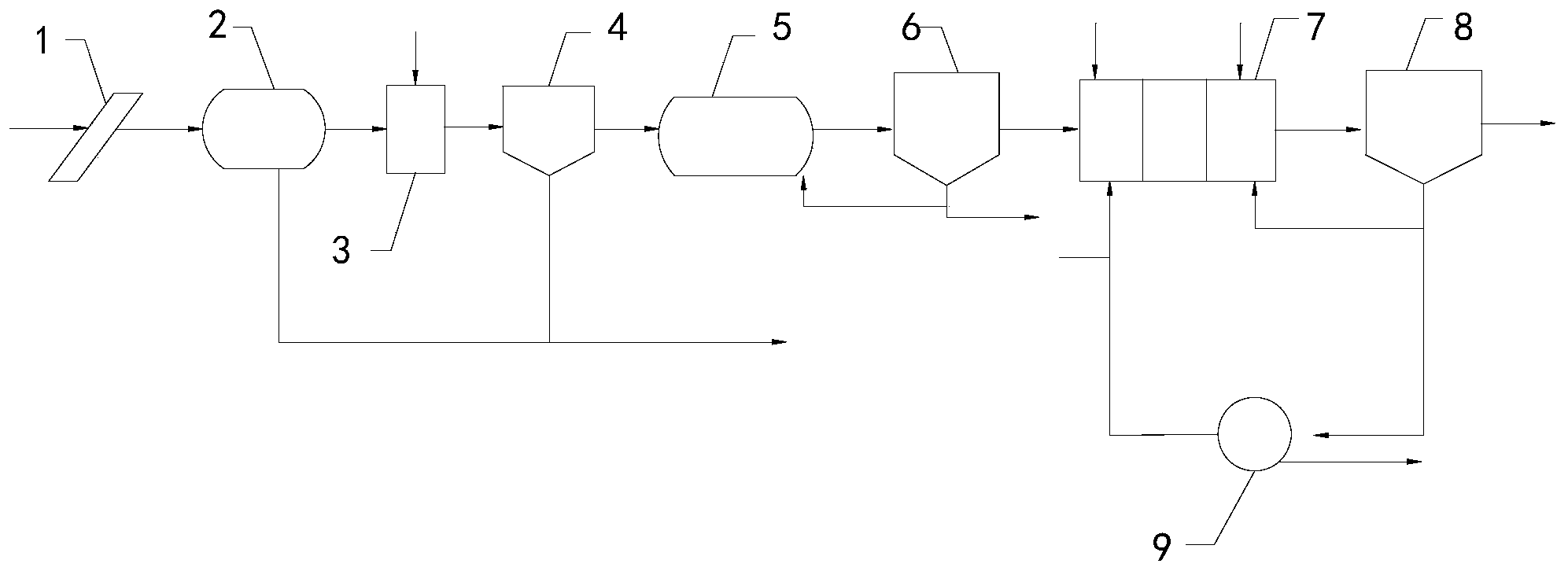

现有技术专利号为201710225504.7的一种印染废水预处理方法，所述方法包括以下步骤：印染废水自进水管流入格栅，以去除大颗粒物质;经过磁混凝池处理后的印染废水流入澄清池，以完成废水处理进行外排。一种印染废水预处理装置，适用于上述的印染废水预处理方法;所述装置包括以管路相连的格栅、调节池、混凝池、初沉池、氧化沟、二沉池、磁混凝池、澄清池和磁分离器。本发明所要解决的技术问题是提供一种结构简单、有效去除COD的印染废水预处理方法及装置，但该技术的单向阻挡机构在使用时，由于管道为圆形，且挡片铰接点位于顶部，在打开时无法完全利用管道的空间，减少污泥的通过量，且限位台容易挡住污泥造成死角堆积，无法顺利排出。
发明内容
本发明的主要目的在于克服现有技术的不足，提供一种印染废水污染处理系统。
本发明采用如下技术方案来实现：一种印染废水污染处理系统，其结构包括格栅、调节池、混凝池、初沉池、氧化沟、二沉池、磁混凝池、澄清池、磁分离器、第一排泥管道、第二排泥管道、第三排泥管道、四通选择接头、出泥管道，所述格栅、调节池、混凝池、初沉池、氧化沟、二沉池、磁混凝池、澄清池从左往右依次通过管道相连接，所述，所述调节池、初沉池的池底分别设有第一排泥管道、第二排泥管道，所述磁分离器设有第三排泥管道，所述第一排泥管道、第二排泥管道和第三排泥管道通过四通选择接头与出泥管道相连通，所述四通选择接头包括第一接头、第二接头、第三接头、第四接头、单向结构，所述第一接头、第二接头、第三接头、第四接头成十字形相连通，所述第一接头、第二接头、第三接头内分别设有单向结构，所述第一接头与第一排泥管道相连，所述第二接头与第二排泥管道相连，所述第三接头与第三排泥管道相连，所述第四接头与出泥管道相连。
作为优化，所述单向结构包括挡块、固定轴、挡板，所述挡块设在第一接头底部，所述固定轴设有2个，2个固定轴位于同一水平线上并分别设在第一接头内部两侧，所述挡板设在第一接头内部并与挡块活动连接。
作为优化，所述挡板包括圆盘、凹槽、环形空腔、限位块，所述圆盘的两侧分别设有凹槽，所述凹槽内设有限位块，所述圆盘内部设有环形空腔。
作为优化，所述固定轴朝向中间的一端为圆锥状，所述固定轴顶部连接有固定条。
作为优化，所述凹槽内端设有圆锥状凹槽，该圆锥状凹槽与固定轴的圆锥状内端相契合。
作为优化，所述挡块设在挡板前方，所述挡块面向挡板的一面为弧形状，所述挡块另一面为倾斜状。
作为优化，所述圆盘外侧为弧形并与挡块的弧形面向配合。
作为优化，所述圆盘的环形空腔内设有液体。
作为优化，所述环形空腔内的液体为水。
作为优化，所述环形空腔内的水量为环形空腔的一半。
有益效果
本发明在排泥时，当污泥通过第一排泥管道、第二排泥管道、第三排泥管道时，挡板被打开横在各个管道中间，便于污泥进行通过，在打开挡板时，挡板旋转直到限位块被固定条挡住，从而对挡板进行限位，使挡板的旋转角度限定在90度内，防止挡板旋转过头无法顺利进行复位，且挡板通过内部半量的水能够增加圆盘底部的重量，便于向下旋转进行封闭。
与现有技术相比，本发明的有益效果是：通过在管道水平直径位置进行挡板旋转支点的设置，能够使挡板打开状态时充分利用管道的容量，防止减少污泥通过量，且挡块的设置能够防止堵塞堆积，使排泥更加顺畅。（发明人郑大鹏）
