申请日20200302
公开(公告)日20200811
IPC分类号C02F1/04; C02F1/16; C02F9/14
摘要

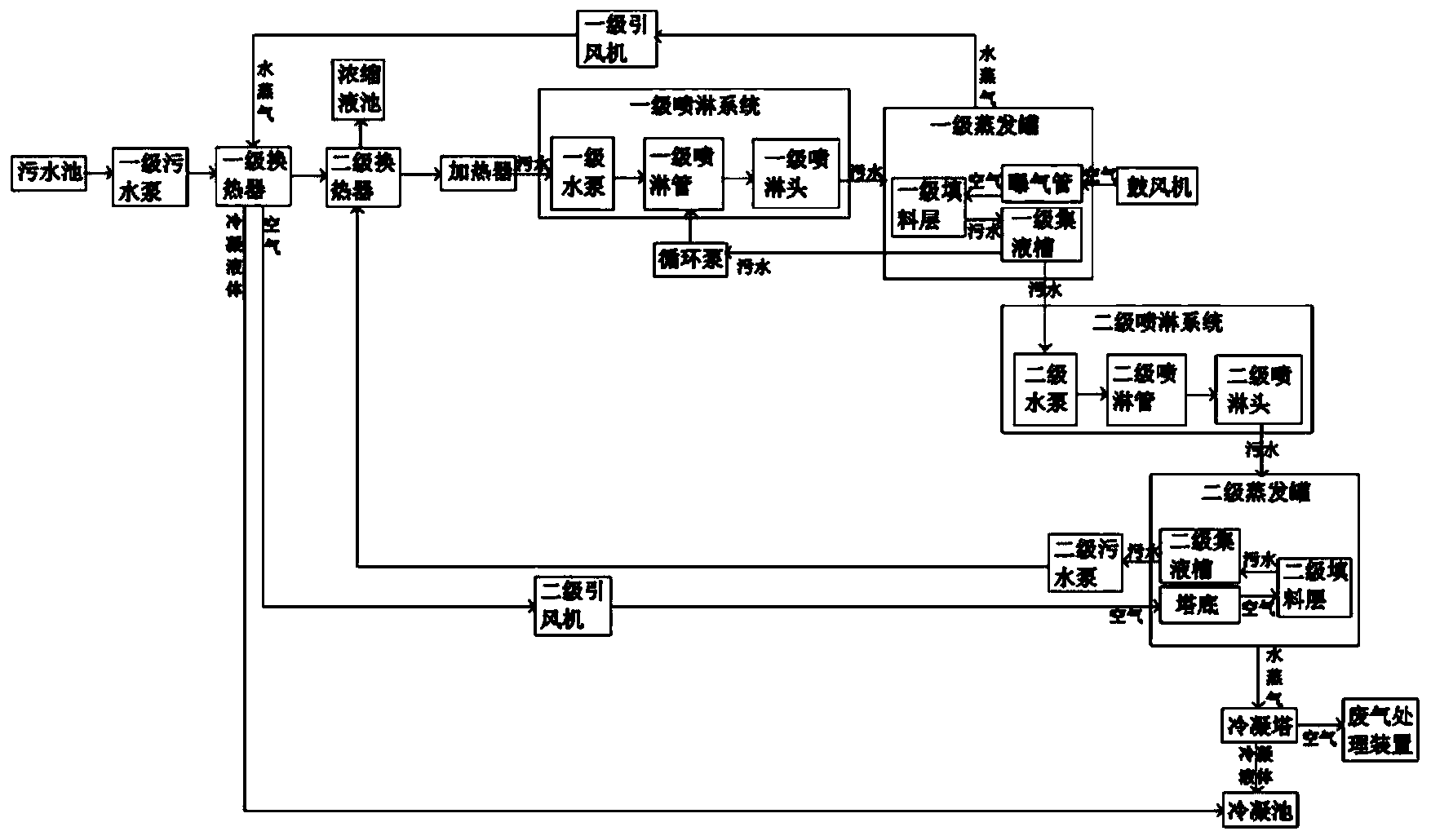

本发明公开了一种用于高浓污水的低温蒸发减量处理系统，属于用于高浓污水的低温蒸发处理技术领域，包括污水池，所述污水池连通有一级污水泵，一级污水泵连通有一级换热器，一级换热器连通有二级换热器，二级换热器连通有加热器，加热器连通有一级喷淋系统，一级喷淋系统连通有一级蒸发罐，一级蒸发罐连通有二级喷淋系统，二级喷淋系统连通有二级蒸发罐，二级蒸发罐的一端输出端连通有二级污水泵，二级污水泵与二级换热器连通，二级换热器连通有浓缩液池。本发明是专为处理高浓污水设计而成，本方案设计了两级蒸发工序，提高了蒸发效果，充分利用了空气，能耗低。
权利要求书
1.一种用于高浓污水的低温蒸发减量处理系统，包括污水池，其特征在于：
所述污水池连通有一级污水泵，一级污水泵连通有一级换热器，一级换热器连通有二级换热器，二级换热器连通有加热器，加热器连通有一级喷淋系统，一级喷淋系统连通有一级蒸发罐，一级蒸发罐连通有二级喷淋系统，二级喷淋系统连通有二级蒸发罐，二级蒸发罐的一端输出端连通有二级污水泵，二级污水泵与二级换热器连通，二级换热器连通有浓缩液池;
所述二级蒸发罐的另一端输出端连通有冷凝塔，冷凝塔的一端输出端连通有冷凝池，冷凝塔的另一端输出端连通有废气处理装置;
所述一级蒸发罐与一级换热器连通，一级换热器的一端冷却输出端与二级蒸发罐连通，一级换热器的另一端冷却输出端与冷凝池连通。
2.根据权利要求1所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述一级喷淋系统包括与加热器连通的一级水泵，一级水泵连通有一级喷淋管，一级喷淋管上设置有一级喷淋头，一级喷淋头设置在一级蒸发罐内;所述加热器采用电加热式、蒸汽加热式或工业余热式。
3.根据权利要求2所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述一级蒸发罐内设置有一级填料层，一级填料层的上方设置有一级喷淋室，一级喷淋室内设置有一级喷淋头;所述一级填料层的下方设置有一级集液槽和曝气管，一级集液槽与二级喷淋系统连通，曝气管连通有鼓风机。
4.根据权利要求3所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述一级集液槽连通有循环泵，循环泵与一级喷淋管连通。
5.根据权利要求3所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述曝气器采用钛合金曝气盘或者穿孔管。
6.根据权利要求3所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述一级蒸发罐连通有一级引风机，一级引风机与一级换热器连通，一级换热器的一端冷却输出端连通有二级引风机，二级引风机与二级蒸发罐连通。
7.根据权利要求3所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述二级喷淋系统包括与一级集液槽连通的二级水泵，二级水泵连通有二级喷淋管，二级喷淋管上设置有二级喷淋头，二级喷淋头设置在二级蒸发罐内。
8.根据权利要求7所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述二级蒸发罐内设置有二级填料层，二级填料层的上方设置有二级喷淋室，二级喷淋室内设置有二级喷淋头;所述二级填料层的下方设置有二级集液槽，二级集液槽与二级污水泵连通。
9.根据权利要求8所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述一级填料层和二级填料层均采用环形填料、环鞍形填料或球形填料。
10.根据权利要求8所述的用于高浓污水的低温蒸发减量处理系统，其特征在于：所述一级集液槽内和二级集液槽内均设置有液位计。
说明书
一种用于高浓污水的低温蒸发减量处理系统
技术领域
本发明涉及高浓污水的低温蒸发处理技术领域，具体涉及一种用于高浓污水的低温蒸发减量处理系统。
背景技术
低温蒸发处理技术是现阶段污水处理领域中常用的一种技术，其原理是利用热空气与污水液膜接触，从而带走液膜中的水分，达到水与不挥发污染物分离、污水浓缩减量处理的目的。
但是目前常见的低温蒸发处理设备基本都存在布气结构设计存在不足、空气利用率低等问题，导致蒸发效率偏低，能耗高。
发明内容
针对现有技术的上述不足，本发明提供一种用于高浓污水的低温蒸发减量处理系统;该用于高浓污水的低温蒸发减量处理系统是专为处理高浓污水设计而成，本方案设计了两级蒸发工序，提高了蒸发效果，充分利用了空气，能耗低。
为了解决上述技术问题，本发明提供的一种用于高浓污水的低温蒸发减量处理系统，包括污水池，所述污水池连通有一级污水泵，一级污水泵连通有一级换热器，一级换热器连通有二级换热器，二级换热器连通有加热器，加热器连通有一级喷淋系统，一级喷淋系统连通有一级蒸发罐，一级蒸发罐连通有二级喷淋系统，二级喷淋系统连通有二级蒸发罐，二级蒸发罐的一端输出端连通有二级污水泵，二级污水泵与二级换热器连通，二级换热器连通有浓缩液池;
所述二级蒸发罐的另一端输出端连通有冷凝塔，冷凝塔的一端输出端连通有冷凝池，冷凝塔的另一端输出端连通有废气处理装置;
所述一级蒸发罐与一级换热器连通，一级换热器的一端冷却输出端与二级蒸发罐连通，一级换热器的另一端冷却输出端与冷凝池连通。
本发明进一步改进中，上述一级喷淋系统包括与加热器连通的一级水泵，一级水泵连通有一级喷淋管，一级喷淋管上设置有一级喷淋头，一级喷淋头设置在一级蒸发罐内;所述加热器采用电加热式、蒸汽加热式或工业余热式。
通过上述设计，本方案可更便于向一级蒸发罐内喷洒污水，更利于污水的蒸发，加热器可采用现有技术中的电加热式(如电加热器)、蒸汽加热式(如蒸汽加热器)或工业余热式(如工业废热水)等其中的一种，一是可节约能耗，二是易于操作，结构稳定性好，三是温度可控，更利于人为调控污水的温度，例如采用的电加热器，原理就和家用电热水器似的，可随意控制水温，具体型号的选择，使用者根据自身的经济要求而定。
本发明进一步改进中，上述一级蒸发罐内设置有一级填料层，一级填料层的上方设置有一级喷淋室，一级喷淋室内设置有一级喷淋头;所述一级填料层的下方设置有一级集液槽和曝气管，一级集液槽与二级喷淋系统连通，曝气管连通有鼓风机。
通过上述设计，本方案可更利于一级蒸发罐蒸发污水，污水首先被一级喷淋头喷洒到塔内的填料层上，在填料层上气液接触，蒸发水分;之后污水落入塔底，与塔底曝气器输出的气泡接触，进一步被空气带走水分;曝气器通过风管与塔外的鼓风机连接，连接时风管上安装有单向阀，可更好的防止废水进入风管，影响鼓风机的运行。
本发明进一步改进中，上述一级集液槽连通有循环泵，循环泵与一级喷淋管连通。
通过上述设计，本方案可更好的增加污水的蒸发效果，循环泵的增设可令污水在一级蒸发罐内被循环蒸发浓缩，很好的增强了蒸发效果。
本发明进一步改进中，上述曝气器采用钛合金曝气盘或者穿孔管。
通过采用上述现有技术，本方案可更好的以气泡形式供气，可增加气液接触面积，提升蒸发效率。
本发明进一步改进中，上述一级蒸发罐连通有一级引风机，一级引风机与一级换热器连通，一级换热器的一端冷却输出端连通有二级引风机，二级引风机与二级蒸发罐连通。
通过上述设计，本方案可更快速的将一级蒸发罐产生的水蒸气输至一级换热器内，使其与污水进行换热，换热后的水蒸气分成了冷凝液体和空气，空气被输送至二级蒸发罐，参与二级蒸发罐的蒸发工序，冷凝液体输送至冷凝池收集起来，进入后续生化处理设施处理达标后被排放。
本发明进一步改进中，上述二级喷淋系统包括与一级集液槽连通的二级水泵，二级水泵连通有二级喷淋管，二级喷淋管上设置有二级喷淋头，二级喷淋头设置在二级蒸发罐内。
通过上述设计，本方案可更便于向二级蒸发罐内喷洒污水，更利于污水的蒸发。
本发明进一步改进中，上述二级蒸发罐内设置有二级填料层，二级填料层的上方设置有二级喷淋室，二级喷淋室内设置有二级喷淋头;所述二级填料层的下方设置有二级集液槽，二级集液槽与二级污水泵连通。
通过上述设计，本方案可更利于二级蒸发罐蒸发污水，污水被二级喷淋头喷洒到塔内的填料层上，被塔底输入的空气(一级换热器输送过来的)带走水分，从而将污水蒸发;之后污水落入塔底，被二级集液槽收集起来，通过二级污水泵进入到二级换热器内，与污水进行换热，最后被排放到浓缩液池内，后再进行焚烧或其他方式的处理。
本发明进一步改进中，上述一级填料层和二级填料层均采用环形填料、环鞍形填料或球形填料。
通过采用上述现有技术，本方案可更好的降低研发费用，促使方案尽快实现产品化，产生经济效益，例如球形填料可采用中空的多孔悬浮球填料。
本发明进一步改进中，上述一级集液槽内和二级集液槽内均设置有液位计。
通过增设现有技术中的液位计，本方案可更利于显示并控制液位。
与现有技术相比，本发明具有如下有益效果：
本发明是专为处理高浓污水设计而成，本方案设计了两级蒸发工序，提高了蒸发效果，且将一级蒸发罐与一级换热器连通，再将一级换热器与二级蒸发罐连通，令一级蒸发罐产生的水蒸气可以被换热还原成空气用于二级蒸发罐的蒸发，更加充分利用了空气，蒸发效率高，能耗低。（发明人谢孟伟;陶晓红）
