申请日20200707
公开(公告)日20200929
IPC分类号C02F9/08
摘要
本发明公开了一种节能环保型废水净化杀菌装置，其中离心分离器中部放置有离心转筒、底部设有液体流出口，离心分离器内可转动设置有离心驱动杆，离心驱动杆的底部与离心转筒底壁固连，离心转筒的筒壁设有多组流出口，沉淀箱安装在离心分离器底部，精滤器本体伸入沉淀箱内右侧，精滤器本体内部安装有第一过滤板、第二过滤板和精滤器水泵，连接管与紫外线杀菌仓连接，紫外线杀菌仓内固连有杀菌器且右侧上方设有第一出水管，第一出水管从紫外线杀菌仓向上方延伸至消毒室内上方，消毒室内设有第二出水管，第二出水管从消毒室内底部延伸至储存仓内上部。本发明能够高效的对废水进行杀菌净化处理，且杀菌净化效果好，适合在废水净化处理中广泛应用。
权利要求书

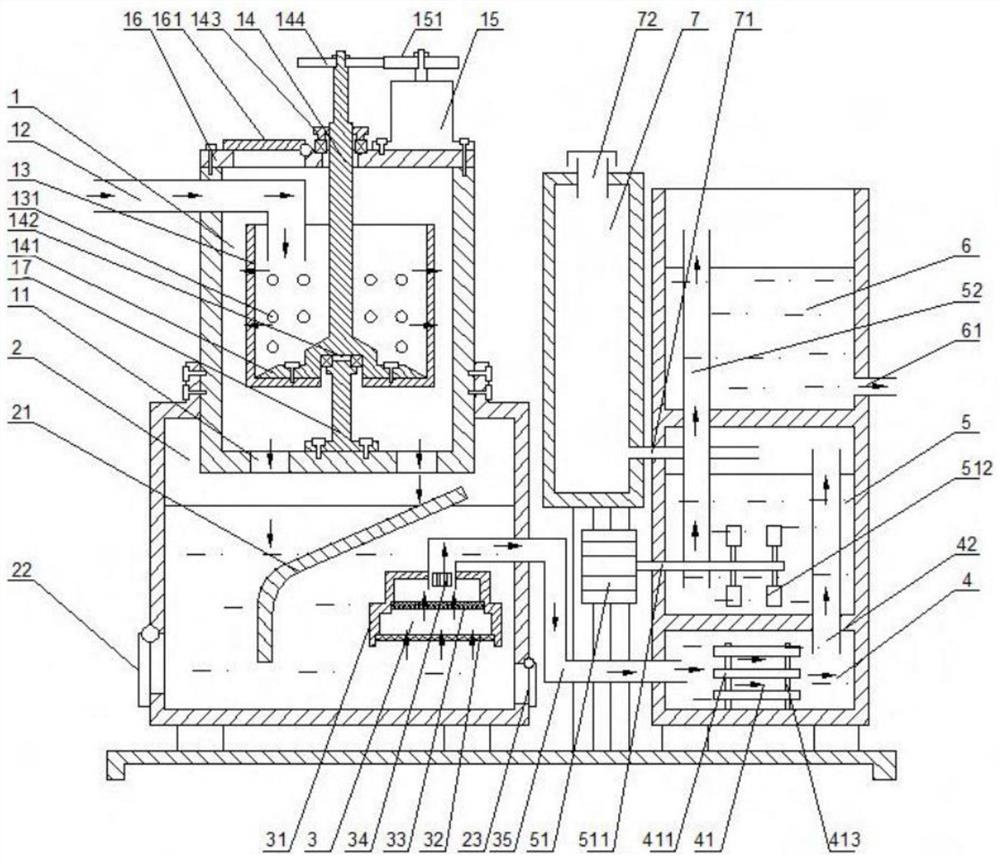

1.一种节能环保型废水净化杀菌装置，其特征在于：它包括离心分离器、沉淀箱、精滤器、紫外线杀菌仓、消毒室和储存仓，所述离心分离器上部设有加注管、中部放置有离心转筒、底部设有液体流出口，所述加注管从上方插入所述离心转筒内，所述离心分离器内可转动设置有离心驱动杆，所述离心驱动杆的底部与所述离心转筒底壁固连且所述离心驱动杆可带动所述离心转筒转动，所述离心转筒的筒壁设有多组流出口，所述沉淀箱安装在所述离心分离器底部，所述精滤器包括精滤器本体和连接管，所述精滤器本体伸入所述沉淀箱内右侧，所述精滤器本体的截面呈阶梯型且内部从下至上依次安装有第一过滤板、第二过滤板和精滤器水泵，所述精滤器本体通过所述连接管与所述紫外线杀菌仓底部连接，所述紫外线杀菌仓内固连有杀菌器且右侧上方设有第一出水管，所述消毒室位于所述紫外线杀菌仓上方，所述第一出水管从所述紫外线杀菌仓向上方延伸至所述消毒室内上方，所述消毒室内设有第二出水管，所述储存仓位于所述消毒室上方，所述第二出水管从所述消毒室内底部延伸至所述储存仓内上部，所述消毒室内上部设有消毒剂注入口，所述储存仓底部设有排出口。
2.根据权利要求1所述的一种节能环保型废水净化杀菌装置，其特征在于：所述离心分离器顶部安装有离心器上板、底部中间位置设置有支撑器，所述离心器上板上方安装有离心电机，所述离心电机上方连接有离心驱动齿轮，所述离心驱动杆顶部连接有旋转从动齿轮、上部螺接有压紧盘、底部设有安装盘，所述离心驱动齿轮与所述旋转从动齿轮配合，所述压紧盘与所述离心器上板之间设有支撑轴承，所述安装盘螺接于所述离心转筒底壁内侧上，所述离心转筒底壁外侧设有配合端口，所述配合端口与所述支撑器之间设有支撑轴承。
3.根据权利要求2所述的一种节能环保型废水净化杀菌装置，其特征在于：所述离心器上板上设有可将所述离心转筒内部残留垃圾取出的污物取出口。
4.根据权利要求1所述的一种节能环保型废水净化杀菌装置，其特征在于：所述杀菌器包括固定环和多组紫外线杀菌灯管，每个所述紫外线杀菌灯管两侧均与所述固定环连接，所述固定环底部设有连接支架,所述连接支架底部设有连接螺栓口，所述连接支架通过所述连接螺栓口与所述紫外线杀菌仓底壁固连。
5.根据权利要求1所述的一种节能环保型废水净化杀菌装置，其特征在于：所述消毒室外设有消毒搅拌电机，所述消毒搅拌电机驱动电机轴，所述电机轴伸入所述消毒室底部，所述电机轴位于所述消毒室内的一端设有多组搅拌桨。
6.根据权利要求1所述的一种节能环保型废水净化杀菌装置，其特征在于：它还包括消毒剂存储箱，所述消毒剂存储箱上部设有消毒剂加入口、底部设有所述消毒剂注入口，所述消毒剂注入口伸入所述消毒室内上部，所述消毒剂注入口内设有可控制注入量的注入阀。
7.根据权利要求1所述的一种节能环保型废水净化杀菌装置，其特征在于：所述消毒室与所述第一出水管对应设置的入水端和所述消毒室与所述第二出水管对应设置的出水端分别位于所述消毒室的下部和上部，以保证水在所述消毒室内充分流动。
8.根据权利要求1所述的一种节能环保型废水净化杀菌装置，其特征在于：所述第一出水管与所述第二出水管呈对角布置。
9.根据权利要求1所述的一种节能环保型废水净化杀菌装置，其特征在于：所述紫外线杀菌仓、所述消毒室和所述储存仓为一体式结构。
10.根据权利要求1-9中任一项所述的一种节能环保型废水净化杀菌装置，其特征在于：所述沉淀箱内部设有右高左低倾斜设置的阻隔板、底部左侧设有沉淀取出口、底部右侧设有过滤板维护口。
说明书
一种节能环保型废水净化杀菌装置
技术领域
本发明涉及废水净化技术领域，具体地说是一种节能环保型废水净化杀菌装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一，主要是粪便和洗涤污水，城市每人每日排出的生活污水量为150-400L，其量与生活水平有密切关系，生活污水中含有大量的有机物，如纤维素、淀粉、糖类和脂肪蛋白质等，也常含有病原菌、病毒和寄生虫卵，无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。
随着工业废水净化技术的日益成熟，人们逐渐把目标转向生活废水，但是生活废水中含有各种成分，导致生活废水的净化再利用成为人们的一大难题，目前市场上对于生活废水的处理大多数只是单纯将其中的大分子物质过滤，再通过简单的杀菌装置进行生活废水的初步净化，生活废水中的细菌并未完全清理，且净化后的生活废水远远达不到人们的正常使用。
发明内容
本发明要解决的技术问题，是提供一种节能环保型废水净化杀菌装置，能够解决现有技术中所存在的上述问题。
为达到上述目的，本发明的技术方案是这样实现的：
一种节能环保型废水净化杀菌装置，它包括离心分离器、沉淀箱、精滤器、紫外线杀菌仓、消毒室和储存仓，所述离心分离器上部设有加注管、中部放置有离心转筒、底部设有液体流出口，所述加注管从上方插入所述离心转筒内，所述离心分离器内可转动设置有离心驱动杆，所述离心驱动杆的底部与所述离心转筒底壁固连且所述离心驱动杆可带动所述离心转筒转动，所述离心转筒的筒壁设有多组流出口，所述沉淀箱安装在所述离心分离器底部，所述精滤器包括精滤器本体和连接管，所述精滤器本体伸入所述沉淀箱内右侧，所述精滤器本体的截面呈阶梯型且内部从下至上依次安装有第一过滤板、第二过滤板和精滤器水泵，所述精滤器本体通过所述连接管与所述紫外线杀菌仓底部连接，所述紫外线杀菌仓内固连有杀菌器且右侧上方设有第一出水管，所述消毒室位于所述紫外线杀菌仓上方，所述第一出水管从所述紫外线杀菌仓向上方延伸至所述消毒室内上方，所述消毒室内设有第二出水管，所述储存仓位于所述消毒室上方，所述第二出水管从所述消毒室内底部延伸至所述储存仓内上部，所述消毒室内上部设有消毒剂注入口，所述储存仓底部设有排出口。
作为限定，所述离心分离器顶部安装有离心器上板、底部中间位置设置有支撑器，所述离心器上板上方安装有离心电机，所述离心电机上方连接有离心驱动齿轮，所述离心驱动杆顶部连接有旋转从动齿轮、上部螺接有压紧盘、底部设有安装盘，所述离心驱动齿轮与所述旋转从动齿轮配合，所述压紧盘与所述离心器上板之间设有支撑轴承，所述安装盘螺接于所述离心转筒底壁内侧上，所述离心转筒底壁外侧设有配合端口，所述配合端口与所述支撑器之间设有支撑轴承。
作为另一种限定，所述离心器上板上设有可将所述离心转筒内部残留垃圾取出的污物取出口。
作为另一种限定，所述杀菌器包括固定环和多组紫外线杀菌灯管，每个所述紫外线杀菌灯管两侧均与所述固定环连接，所述固定环底部设有连接支架,所述连接支架底部设有连接螺栓口，所述连接支架通过所述连接螺栓口与所述紫外线杀菌仓底壁固连。
作为另一种限定，所述消毒室外设有消毒搅拌电机，所述消毒搅拌电机驱动电机轴，所述电机轴伸入所述消毒室底部，所述电机轴位于所述消毒室内的一端设有多组搅拌桨。
作为另一种限定，它还包括消毒剂存储箱，所述消毒剂存储箱上部设有消毒剂加入口、底部设有所述消毒剂注入口，所述消毒剂注入口伸入所述消毒室内上部，所述消毒剂注入口内设有可控制注入量的注入阀。
作为另一种限定，所述消毒室与所述第一出水管对应设置的入水端和所述消毒室与所述第二出水管对应设置的出水端分别位于所述消毒室的下部和上部，以保证水在所述消毒室内充分流动。
作为限定，所述第一出水管与所述第二出水管呈对角布置。
作为限定，所述紫外线杀菌仓、所述消毒室和所述储存仓为一体式结构。
作为另一种限定，所述沉淀箱内部设有右高左低倾斜设置的阻隔板、底部左侧设有沉淀取出口、底部右侧设有过滤板维护口。
本发明由于采用了上述的设计，其与现有技术相比，所取得的技术进步在于：
(1)本发明的节能环保型废水净化杀菌装置通过设置离心分离器，使用时，从加注管注入废水到离心转筒内，离心转筒在离心电机的驱动下旋转，在离心力作用下废水从流出口流出，废水中的污物留在离心转筒内部，能够起到初级过滤净化的效果，离心转筒内部的污物可定期从污物取出口取出，以保证离心转筒的过滤净化效果;
(2)本发明的节能环保型废水净化杀菌装置通过在压紧盘与离心器上板之间、配合端口与所述支撑器之间设置支撑轴承，能够为离心驱动杆和离心转筒的旋转提供良好的支撑，保证离心转筒的离心过程运行平稳，其中安装盘的设置，使得旋转体重心偏向于底部，同时底部设有旋转支撑结构，运行更稳定;
(3)本发明的节能环保型废水净化杀菌装置通过设置精滤器，精滤器本体内部安装的第一过滤板和第二过滤板，能够对废水进行再次过滤净化;
(4)本发明的节能环保型废水净化杀菌装置中第一出水管从紫外线杀菌仓向上方延伸至消毒室内上方，第二出水管从消毒室内底部延伸至储存仓内上部，其中第一出水管和第二出水管的设置，均可有效防止液体回流;
(5)本发明的节能环保型废水净化杀菌装置在使用时，从加注管注入废水到离心转筒内，离心转筒在离心电机的驱动下旋转，在离心力作用下废水从流出口流出，废水中的污物留在离心转筒内部，经过离心净化后的废水从液体流出口流入沉淀箱内，在沉淀箱内完成沉淀操作后，在精滤器水泵的作用下将废水吸入精滤器，经过第一过滤板和第二过滤板的净化后废水流入到紫外线杀菌仓内，在紫外线杀菌仓内完成紫外线杀菌后从第一出水管流入消毒室内，在消毒室内完成消毒操作后从第二出水管流入储存仓内，进行存储，并最终从排出口排出。
综上，本发明通过设置离心分离器、沉淀箱、精滤器、紫外线杀菌仓、消毒室和储存仓，能够高效的对废水进行杀菌净化处理，且杀菌净化效果好，适合在废水净化处理中广泛应用。（发明人单丽萍）
