申请日20200707
公开(公告)日20201002
IPC分类号C02F9/04
摘要

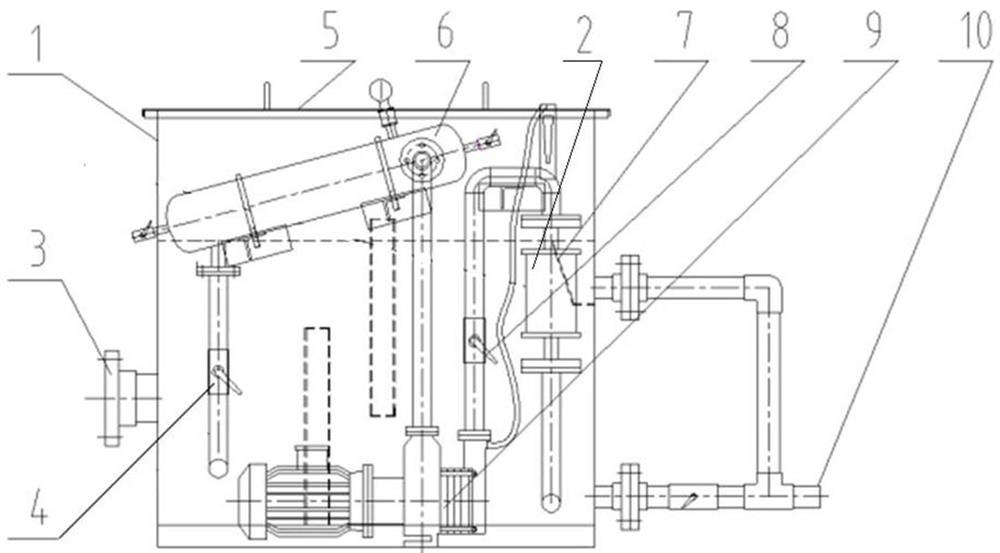

一种微气泡污水处理装置，包括壳体，所述壳体的一侧设有污水进口，另一侧设有净水出口，所述壳体内在污水进口到净水出口之间设有污水处理腔，所述壳体在靠近净水出口一侧的侧壁上设有循环进口，在靠近污水进口一侧的侧壁上设有循环出口，所述净水出口的高度高于污水进口的高度，所述循环进口和循环出口的高度低于污水进口，所述污水处理腔内安装有吸油棉，所述污水处理腔内，从所述循环出口出来的污水通过吸油棉进入到所述循环进口，所述壳体外侧在循环进口到循环出口之间按照水流方向通过管路依次连接有流量计、第一阀门、溶气泵、稳定管和第二阀门。本实用新型结构简单、能够有效将含油废水中油污进行分解和吸附，以清洁水源。
权利要求书
1.一种微气泡污水处理装置，其特征在于：包括壳体，所述壳体的一侧设有污水进口，另一侧设有净水出口，所述壳体内在污水进口到净水出口之间设有污水处理腔，所述壳体在靠近净水出口一侧的侧壁上设有循环进口，在靠近污水进口一侧的侧壁上设有循环出口，所述净水出口的高度高于污水进口的高度，所述循环进口和循环出口的高度低于污水进口，所述污水处理腔内安装有吸油棉，所述污水处理腔内，从所述循环出口出来的污水通过吸油棉进入到所述循环进口，所述壳体外侧在循环进口到循环出口之间按照水流方向通过管路依次连接有流量计、第一阀门、溶气泵、稳定管和第二阀门。
2.根据权利要求1所述的微气泡污水处理装置，其特征在于：所述壳体内在净水出口的位置设置有溢流折板，所述溢流折板的进口端水平高度高于出口端，所述溢流折板的出口端与净水出口连通。
3.根据权利要求1所述的微气泡污水处理装置，其特征在于：所述壳体在污水处理腔两侧内壁对称设有垂直布设的卡槽，所述吸油棉插装在所述卡槽内。
4.根据权利要求1所述的微气泡污水处理装置，其特征在于：所述吸油棉包括第一吸油棉和第二吸油棉，第一、第二吸油棉之间设有间距。
5.根据权利要求4所述的微气泡污水处理装置，其特征在于：所述第一吸油棉的底部与污水处理腔的底部接触连接，顶部高度低于净水出口，所述第二吸油棉的顶部高度高于净水出口，底部与污水处理腔的底部设有间距。
6.根据权利要求1所述的微气泡污水处理装置，其特征在于：所述壳体外侧通过净水排放管与净水出口连接。
7.根据权利要求1至6任意一项所述的微气泡污水处理装置，其特征在于：所述壳体的顶部通过可开启的顶盖板封闭。
说明书
一种微气泡污水处理装置
技术领域
本实用新型涉及一种微气泡污水处理装置。
背景技术
水作为生命之源，孕育了宇宙的万物。然而工业的迅速发展，含油废水并没有得到有效的处理，排放到水体形成了污染。其来源主要有石油工业中的石油开采和油品的加工、提炼、储存，运输工业中洗车、铁路机务段洗油罐等排放的含油废水，机械制造加工过程中产生的轧钢水、润滑油液以乳化油为主的废水等;另外餐饮业、纺织业、食品加工业及其他制造业的废水中也含有大量的油。含油废水污染生态环境，威胁到饮用水源。
实用新型内容
本实用新型解决了上述技术的不足而提供一种能够有效将含油废水中油污进行分解和吸附的微气泡污水处理装置。
为了实现上述目的，本实用新型实施方式采用如下一种技术方案：
一种微气泡污水处理装置，包括壳体，所述壳体的一侧设有污水进口，另一侧设有净水出口，所述壳体内在污水进口到净水出口之间设有污水处理腔，所述壳体在靠近净水出口一侧的侧壁上设有循环进口，在靠近污水进口一侧的侧壁上设有循环出口，所述净水出口的高度高于污水进口的高度，所述循环进口和循环出口的高度低于污水进口，所述污水处理腔内安装有吸油棉，所述污水处理腔内，从所述循环出口出来的污水通过吸油棉进入到所述循环进口，所述壳体外侧在循环进口到循环出口之间按照水流方向通过管路依次连接有流量计、第一阀门、溶气泵、稳定管和第二阀门。
本实施方案中，所述壳体内在净水出口的位置设置有溢流折板，所述溢流折板的进口端水平高度高于出口端，所述溢流折板的出口端与净水出口连通。
本实施方案中，所述壳体在污水处理腔两侧内壁对称设有垂直布设的卡槽，所述吸油棉插装在所述卡槽内。
本实施方案中，所述吸油棉包括第一吸油棉和第二吸油棉，第一、第二吸油棉之间设有间距。
本实施方案中，所述第一吸油棉的底部与污水处理腔的底部接触连接，顶部高度低于净水出口，所述第二吸油棉的顶部高度高于净水出口，底部与污水处理腔的底部设有间距。
本实施方案中，所述壳体外侧通过净水排放管与净水出口连接。
本实施方案中，所述壳体的顶部设有可开启的顶盖板封闭。
由于采用上述结构，废水由污水进口进入壳体的污水处理腔，经过吸油棉到达污水处理腔的另一侧，再依次通过流量计、阀门、溶气泵和稳定管回到污水进口的一侧，从而通过产生微气泡分解污水，通过吸油棉吸附油污以达到治理的目的，当吸油棉吸附趋于饱和时，卸下顶盖板，将吸油棉卸出，换上新的吸油棉即可，从而方便对吸油棉的更换。
综上所述，本装置能够有效将含油废水中的油污进行分解，以清洁水源。（发明人鲁恒）
