申请日 20201010
公开（公告）日 20201208
IPC分类号 G01N1/10; G01N1/16
摘要

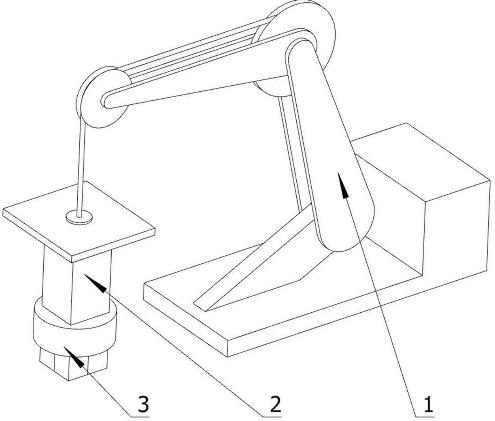

本发明公开了一种工业污水取样设备，涉及工业污水领域，包括：滑轮装置、测距装置、取样装置，将滑轮装置安装固定在工业污水储存器附近，通过调节滑轮与调节架后，将测距装置与取样装置放入工业污水中，测距设备通过悬浮板漂浮在工业污水的水平面上，之后测距设备先通过齿轮送进，将取样装置向工业污水深处送入，在送到指定位置后，通过延展板将针头装置向四周送出，对同一高度的工业污水进行多份取样，最后统一收入取样柱，得到工业污水样品。
权利要求书
1.一种工业污水取样设备，其特征在于，包括：
滑轮装置，所述滑轮装置设置在地面上，所述滑轮装置还包括:
支架，所述支架设置在地面上；
测距装置，所述测距装置连接在所述滑轮装置的下方，所述测距装置位于所述滑轮装置的左侧；
伸缩外壳，所述伸缩外壳连接在所述滑轮装置的下方，所述伸缩外壳连接在所述滑轮装置的下方；
测距壳体，所述测距壳体位于在所述伸缩壳体的内部；
测距设备，所述测距设备位于所述测距壳体的内部；
取样装置，所述取样装置连接在所述测距装置的下方；
取样壳体，所述取样壳体连接在所述伸缩壳体的下方，所述取样壳体位于所述取样装置的上层；
延展设备，所述延展设备位于所述取样壳体的内部，所述延展设备设置有多个；
取样设备，所述取样设备连接在所述延展设备的下方，所述取样设备位于所述取样装置的下层，所述取样设备设置有多个；
卡槽设备，所述卡槽设备连接在所述取样设备上，所述卡槽设置有多个；
针头装置，所述针头装置连接在所述取样设备的内表面，所述针头装置设置有多个。
2.根据权利要求1所述的一种工业污水取样设备，其中，所述的支架还包括：
底座，所述底座设置在地面上，所述底座表面设置有调节卡台；
第一调节架，所述第一调节架的下端连接在所述底座的调节卡台上；
第一滑轮，所述第一滑轮连接在所述第一调节架的上端，所述第一滑轮表面设置有滑槽；
第二调节架，所述第二调节架的下端连接在所述第一调节架的上端，所述第二调节架的下端位于所述第一滑轮的两侧；
第二滑轮，所述第二滑轮连接在所述第二调节架的上端，所述第二滑轮表面设置有滑槽；
绳线，所述绳线位于所述第一滑轮与所述第二滑轮的滑槽内。
3.根据权利要求1所述的一种工业污水取样设备，其中，所述的伸缩外壳还包括：
连接板，所述连接板连接在所述绳线的末端，所述连接板的下端设置有一块矩形悬浮板；
伸缩上壳，所述伸缩上壳连接在所述连接板的悬浮板下表面，所述伸缩上壳的内壁两侧设置有安装槽；
伸缩下壳，所述伸缩下壳位于所述连接板的悬浮板的下方，所述所述下壳的内壁底面设置有安装卡台。
4.根据权利要求1所述的一种工业污水取样设备，其中，所述的测距壳体还包括：
测距外壳，所述测距外壳位于所述所述上壳的内部，所述测距外壳连接在所述伸缩上壳内壁两侧的安装槽内，所述测距外壳的两侧设置有两个豁口，所述测距外壳的内壁两侧设置有圆形安装槽；
测距条，所述测距条连接在所述测距外壳两侧的豁口内，所述测距条设置有两个。
5.根据权利要求1所述的一种工业污水取样设备，其中，所述的测距设备还包括：
测距履带，所述测距履带连接在所述测距外壳内壁两侧的圆形安装槽内，所述测距履带设置有两个；
第一测距齿轮，所述第一测距履带连接在所述测距履带的内部，所述第一测距履带与所述测距履带啮合，所述第一测距齿轮的内表面设置有阶梯凹槽，所述第一测距履带设置有两个。
6.根据权利要求1所述的一种工业污水取样设备，其中，所述的取样壳体还包括：
取样壳，所述取样壳连接在所述伸缩下壳的下表面，所述取样壳的上端设置有矩形开口，所述取样壳的内壁下端面设置有四个矩形空槽，所述取样壳内壁下端的矩形空槽上方设置有安装台。
7.根据权利要求1所述的一种工业污水取样设备，其中，所述的延展设备还包括：
延展顶针，所述延展顶针连接在所述伸缩外壳的下表面上；
延展柱，所述延展柱连接在所述延展顶针的下端，所述延展柱四面设置有齿条。
8.根据权利要求1所述的一种工业污水取样设备，其中，所述的取样设备还包括：
取样柱，所述取样柱连接在所述延展柱的下端面上；
第一取样板，所述第一取样板分为两层，所述第一取样板的下层连接在所述取样柱的表面，所述第一取样板的上层与下层滑动连接，所述第一取样板的上层表面设置有多个矩形孔洞；
第二取样板，所述第二取样板位于所述第一取样板上层上，所述第二取样板的上表面设置有多个矩形孔洞；
取样外壳，所述取样外壳位于所述第二取样板的上方，所述取样外壳的上表面设置有多个矩形孔洞，所述取样外壳的下端设置有防护网。
9.根据权利要求1所述的一种工业污水取样设备，其中，所述的卡槽设备还包括：
卡槽壳，所述卡槽壳连接在所述第二取样板与所述第一取样板的上表面内，所述卡槽壳的底部设置有安装柱，所述卡槽壳设置有多个；
卡槽弹簧，所述卡槽弹簧连接在所述卡槽壳底部设置的安装柱上，所述卡槽弹簧设置有多个；
卡槽板，所述卡槽板连接在所述卡槽壳内，所述卡槽板位于所述卡槽弹簧的上方，所述卡槽板设置有多个。
10.根据权利要求1所述的一种工业污水取样设备，其中，所述的针头装置还包括：
针头壳，所述针头壳连接在所述取样外壳下端的防护网上；
取样管，所述取样管连接在所述针头壳的内部，所述取样管的顶端设置有一个取样针头，所述取样管的下端设置有一个汲取针头；
取样保护壳，所述取样保护壳位于所述取样管的外侧。
说明书
一种工业污水取样设备及使用方法
技术领域
本发明涉及工业污水领域，特别涉及一种工业污水取样设备及使用方法。
背景技术
随着我国经济的高速发展,科技发展,人民生活水平日益提高，工业污水和生活污水的排量也越来越大，而水资源又异常珍贵,如果对水资源不进行很好的监测与治理,这对环境和资源都会造成不好的影响。
在环境监测行业中,经常要对工业污水进行取样监测。在某些工业污水水体中,其水质并非均匀,如大型煤气储罐的水封水体等情况,随水深不同其水质变化非常明显,并且就算在同一深度取样，获得的工业污水样品也有显著区别，常常需要多次取样分析，大大降低了检测的效率。
发明内容
本发明目的之一是解决现有的工业污水取样设备，在对工业污水取样时，对同一深度的工业污水需要多次取样的技术问题。
本发明目的之二是提供工业污水取样设备的使用方法。
为达到上述目的之一，本发明采用以下方案：一种工业污水取样设备，其特征在于，包括：滑轮装置，该滑轮装置设置在地面上，该滑轮装置还包括:支架，该支架设置在地面上，测距装置，该测距装置连接在该滑轮装置的下方，该测距装置位于该滑轮装置的左侧，伸缩外壳，该伸缩外壳连接在该滑轮装置的下方，该伸缩外壳连接在该滑轮装置的下方，测距壳体，该测距壳体位于在该伸缩壳体的内部，测距设备，该测距设备位于该测距壳体的内部，取样装置，该取样装置连接在该测距装置的下方，取样壳体，该取样壳体连接在该伸缩壳体的下方，该取样壳体位于该取样装置的上层，延展设备，该延展设备位于该取样壳体的内部，该延展设备设置有多个，取样设备，该取样设备连接在该延展设备的下方，该取样设备位于该取样装置的下层，该取样设备设置有多个，卡槽设备，该卡槽设备连接在该取样设备上，该卡槽设置有多个，针头装置，该针头装置连接在该取样设备的内表面，该针头装置设置有多个。
优选的，该底座设置在地面上，该底座表面设置有调节卡台，第一调节架，该第一调节架的下端连接在该底座的调节卡台上，第一滑轮，该第一滑轮连接在该第一调节架的上端，该第一滑轮表面设置有滑槽，第二调节架，该第二调节架的下端连接在该第一调节架的上端，该第二调节架的下端位于该第一滑轮的两侧，第二滑轮，该第二滑轮连接在该第二调节架的上端，该第二滑轮表面设置有滑槽，绳线，该绳线位于该第一滑轮与该第二滑轮的滑槽内。
优选的，该连接板连接在该绳线的末端，该连接板的下端设置有一块矩形悬浮板，伸缩上壳，该伸缩上壳连接在该连接板的悬浮板下表面，该伸缩上壳的内壁两侧设置有安装槽，伸缩下壳，该伸缩下壳位于该连接板的悬浮板的下方，该该下壳的内壁底面设置有安装卡台。
优选的，该测距外壳位于该该上壳的内部，该测距外壳连接在该伸缩上壳内壁两侧的安装槽内，该测距外壳的两侧设置有两个豁口，该测距外壳的内壁两侧设置有圆形安装槽，测距条，该测距条连接在该测距外壳两侧的豁口内，该测距条设置有两个。
优选的，该测距履带连接在该测距外壳内壁两侧的圆形安装槽内，该测距履带设置有两个，第一测距齿轮，该第一测距履带连接在该测距履带的内部，该第一测距履带与该测距履带啮合，该第一测距齿轮的内表面设置有阶梯凹槽，该第一测距履带设置有两个，第二测距齿轮，该第二测距齿轮连接在该第一测距齿轮的内部，该第二测距齿轮的两端设置有阶梯凹槽，第三测距齿轮，该第三测距齿轮位于该第二测距齿轮的下方，第四测距齿轮，该第四测距齿轮连接在该第二测距齿轮与该第三测距齿轮之间，测距杆，该测距杆连接在该测距外壳的内表面上，该测距杆设置有两个，测距弹簧，该测距弹簧的一端连接在该测距杆的上端，该测距弹簧设置有两个，测距卡板，该测距卡板连接在该第二测距齿轮的两端的阶梯凹槽内，该测距卡板设置有多个。
优选的，该取样壳连接在该伸缩下壳的下表面，该取样壳的上端设置有矩形开口，该取样壳的内壁下端面设置有四个矩形空槽，该取样壳内壁下端的矩形空槽上方设置有安装台。
优选的，该延展顶针连接在该伸缩外壳的下表面上，延展柱，该延展柱连接在该延展顶针的下端，该延展柱四面设置有齿条，延展齿轮，该延展齿轮连接在该取样壳矩形空槽上方的安装台上，该延展齿轮的表面设置有小齿，中齿，大齿，延展履带，该延展履带的一段连接在该延展齿轮一面，该延展履带的另一端连接在该延展柱的表面上，该延展履带设置有多个。
优选的，该取样柱连接在该延展柱的下端面上，第一取样板，该第一取样板分为两层，该第一取样板的下层连接在该取样柱的表面，该第一取样板的上层与下层滑动连接，该第一取样板的上层表面设置有多个矩形孔洞，第二取样板，该第二取样板位于该第一取样板上层上，该第二取样板的上表面设置有多个矩形孔洞，取样外壳，该取样外壳位于该第二取样板的上方，该取样外壳的上表面设置有多个矩形孔洞，该取样外壳的下端设置有防护网。
优选的，该卡槽壳连接在该第二取样板与该第一取样板的上表面内，该卡槽壳的底部设置有安装柱，该卡槽壳设置有多个，卡槽弹簧，该卡槽弹簧连接在该卡槽壳底部设置的安装柱上，该卡槽弹簧设置有多个，卡槽板，该卡槽板连接在该卡槽壳内，该卡槽板位于该卡槽弹簧的上方，该卡槽板设置有多个。
优选的，该针头壳连接在该取样外壳下端的防护网上，取样管，该取样管连接在该针头壳的内部，该取样管的顶端设置有一个取样针头，该取样管的下端设置有一个汲取针头，取样保护壳，该取样保护壳位于该取样管的外侧。
最后提供一种工业污水取样设备的使用方法，包括以下步骤：
将滑轮装置固定在待取样的工业污水储存器上，通过第一调节架、第二调节架与第一滑轮、第二滑轮对绳线的调控，对绳线的落点进行控制，将绳线连接的测距装置与取样装置放到指定的工业污水的液平面上方。
当测距装置由绳线投放到工业污水油液表面时，伸缩上壳上方的悬浮板保证了测距装置在在工业污水中仍然能有较好的平稳性。
优选的，当测距装置平稳后，测距装置开始工作，测距设备的第一测距齿轮开始向右旋转，第一测距齿轮向右旋转带动测距履带进行向前送进，测距履带向前送进时带动第三测距齿轮想右旋转，第三测距齿轮向右旋转带动第四测距齿轮向左旋转，第四测距齿轮向左旋转带动第二测距齿轮向右旋转，第二测距齿轮向右旋转时，第二测距齿轮两侧的齿条将两侧的测距弹簧向右挤压，第二测距齿轮在向右旋转时，第二测距齿轮四周安装的测距卡板同时向右旋，在向右旋转时，测距卡板被第一测距齿轮内环中的斜板打落会第二测距齿轮外环的凹槽内。
优选的，当测距履带向前送进时，测距履带带动伸缩下壳下降，下降至待取样的深度后，测距装置停止送进，并通过制动将测距履带保持该位置，取样装置启动，延展柱向下方移动，进入取样柱的内部，在延展柱向下移动时，延展履带被延展柱带动向左送进，延展履带在向左送进时，带动延展齿轮，延展齿轮向左旋转，先是延展齿轮上的小齿与取样外壳空槽啮合，取样外壳向外侧移动，当延展齿轮旋转到一定位置后，取样外壳不在于延展齿轮啮合，此时，延展齿轮继续向右旋转，延展齿轮上的中齿与第二取样板的空槽啮合，第二取样板向外侧移动，当延展齿轮旋转到一定位置后，第二取样板不在于延展齿轮啮合，此时，延展齿轮继续向右旋转，延展齿轮上的大齿与第一取样板上的空槽啮合，第一取样板向外侧移动。
优选的，在取样外壳、第一取样板、第二取样板之间都设置有两个卡槽，各个板的下方后又设置有卡槽，在上方的取样板向外侧移动时，卡槽板由于下方固定有卡槽弹簧一直被按压在卡槽壳内部，当上方取样板移动到一定位置后，下方的取样板开始移动，卡槽板在此时，已经落入了上方取样板的卡槽内，当下方的取样板开始移动时，下层卡槽板顶柱上层卡槽，将上层的取样板带动向外侧移动。
优选的，在取样外壳被延展至指定位置后，针头装置启动，取样管向下移动，将工业污水汲取至取样管内，汲取完成后，取样管回升。
此时，取样壳体，第一取样板，第二取样板开始回收，延展柱向上移动，带动延展履带向右送进，延展履带带动延展齿轮向右旋转，先是延展齿轮上的大齿与第一取样板上的空槽啮合，第一取样板向内侧移动，当延展齿轮旋转到一定位置后，第一取样板不在于延展齿轮啮合，此时，延展齿轮继续向右旋转，延展齿轮上的中齿与第二取样板的空槽啮合，第二取样板向内侧移动，当延展齿轮旋转到一定位置后，第二取样板不在于延展齿轮啮合，此时，延展齿轮向右旋转，先是延展齿轮上的小齿与取样外壳空槽啮合，取样外壳向内侧移动，针头设备重新归位至第一取样板的下方，将取样的工业污水由第一取样板注入至取样柱内，再由取样柱进入延展柱内，最后由延展针头带入测距装置。
优选的，测距装置解除制动，测距弹簧由之前的按压状态恢复至原状态，在恢复时，测距弹簧带动第二测距齿轮向左旋转，在旋转时，第二测距弹簧外圈设置的测距卡板被甩起，全部卡在第一测距齿轮内环的斜板内，此时，第一测距齿轮被带动向左旋转，送进履带被回收，在此期间，测距条对送进履带的送进深度进行记录。
最后，通过第一调节架、第二调节架与第一滑轮、第二滑轮对绳线的调控，将测距装置与取样装置从工业污水中取出，完成取样。
有益效果：使用滑轮与调节架使得本设备可以针对各种取样环境进行调整，连接板上方设置的悬浮板，使得悬浮板在水平面上能够保持自身的稳定性，保证了悬浮板下方的测距装置与取样装置在水下工作的稳定性，不会产生较大的晃动使得送进距离产生偏差与取样失败，取样外壳下端的防护网使得针头设备在取样时，不会被水下较大的金属杂质或其他杂质干扰，影响取样效果。（发明人 潘进峰；曹静芳；张颂雷；惠毓杰）
