申请日 20200724
公开（公告）日 20201208
IPC分类号 C02F3/28
摘要
本发明涉及一种反硝化滤池系统，其特征在于：包括城市污水原水箱、备用水箱、生化池、二沉池、混合池、反硝化滤池、反冲洗废水池和清水池，所述的生化池通过三通阀门分别与城市污水原水箱和备用水箱相连，所述的生化池还通过加压管道与空压机相连，所述的二沉池通过出水管道与生化池相连，所述的生化池的底部还设置有压力阀，所述的压力阀通过备用出水管与二沉池相连，所述的二沉池通过二沉池出水管与混合池相连，所述的二沉池出水管上安装有抽水泵，所述的混合池通过混合池出水管与反硝化滤池相连，所述的反硝化滤池还分别与反冲洗废水池和清水池相连。本设计具有结构简单、易于制造和实用高效的优点。
权利要求书

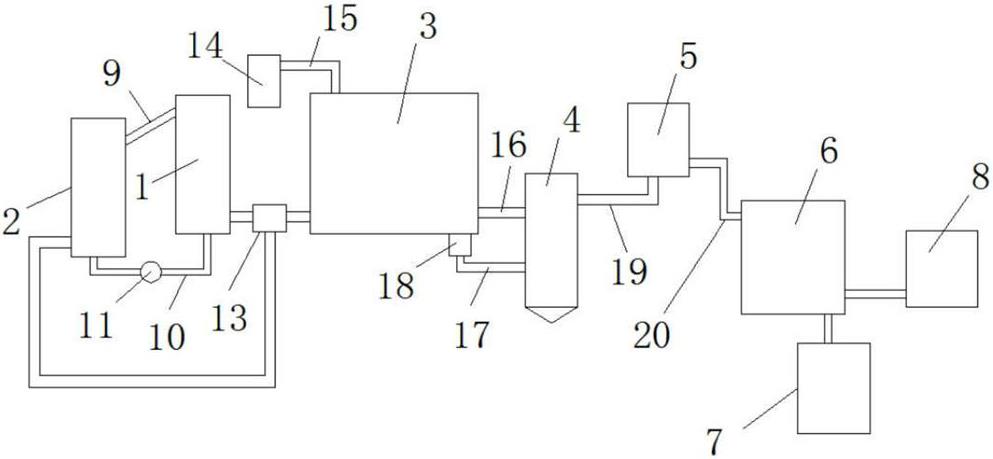

1.一种反硝化滤池系统，其特征在于：包括城市污水原水箱(1)、备用水箱(2)、生化池(3)、二沉池(4)、混合池(5)、反硝化滤池(6)、反冲洗废水池(7)和清水池(8)，所述的城市污水原水箱的上端侧壁上开设有溢流口，所述的溢流口通过溢流管道(9)与备用水箱相连，所述的溢流管道呈向备用水箱倾斜状，所述的生化池通过三通阀门(13)分别与城市污水原水箱和备用水箱相连，所述的生化池还通过加压管道(15)与空压机(14)相连，所述的二沉池通过出水管道(16)与生化池相连，所述的生化池的底部还设置有压力阀(18)，所述的压力阀通过备用出水管(17)与二沉池相连，所述的二沉池通过二沉池出水管(19)与混合池相连，所述的二沉池出水管上安装有抽水泵，所述的混合池通过混合池出水管(20)与反硝化滤池相连，所述的反硝化滤池还分别与反冲洗废水池和清水池相连。
2.根据权利要求1所述的一种反硝化滤池系统，其特征在于：所述的备用水箱与城市污水原水箱之间还设置有抽液管道(10)，所述的抽液管道上安装有抽液泵(11)。
3.根据权利要求1所述的一种反硝化滤池系统，其特征在于：所述的压力阀包括第一阀体(18-1)、第二阀体(18-2)、阀芯(18-3)和弹簧(18-5)，所述的第一阀体呈一端敞开一端密封装，第一阀体敞开的一端固定在生化池的底部并与其相连通，所述的阀芯通过弹簧连接在第一阀体内，所述的第二阀体的一端套装在第一阀体的外侧并与其进行密封，所述的第二阀体的另一端与备用出水管相连，所述的第一阀体的外壁与第二阀体的内壁之间存有间隙，所述的第一阀体的外壁上开设有通孔(18-4)，所述的通孔与间隙相连通并通过阀芯进行密封。
4.根据权利要求1所述的一种反硝化滤池系统，其特征在于：所述的混合池内设置有搅拌机构，所述的搅拌机构的外侧设置筛分筒体(21)，所述的筛分筒体的四周均匀排布有筛孔(21-1)，所述的混合池内的底部设置有用于连接筛分筒体的连接座(22)，所述的筛分筒体的下端通过设置在混合池内的升降机构活动连接在连接座内，所述的连接座的顶部开设有与筛分筒体下端相匹配的连接孔，所述的二沉池出水管的一端从混合池的底部伸入至连接孔内。
5.根据权利要求4所述的一种反硝化滤池系统，其特征在于：所述的搅拌机构包括搅拌电机(23)、搅拌轴(24)、搅拌架(25)和连接筒体(26)，所述的搅拌电机固定在连接孔内的混合池的底部，所述的搅拌轴与搅拌电机的出轴端相连，所述的搅拌轴上依次连接有两个连接筒体，每个连接筒体的四周都连接有三个搅拌架，所述的搅拌轴的外壁上设置有外接螺纹，每个连接筒体上下两侧的外接螺纹上各连接有一个调节螺母(27)，所述的连接筒体通过上下两侧的调节螺母固定在搅拌轴上。
6.根据权利要求4所述的一种反硝化滤池系统，其特征在于：所述的升降机构包括伺服电机(29)、丝杠(31)、活灵(30)、连接件(32)和导杆(28)，所述的伺服电机和导杆分别固定在混合池内的底部，所述的导杆竖直放置，所述的丝杠与导杆相互平行并与伺服电机相连，所述的筛分筒体通过连接件与活灵相连，所述的活灵连接在丝杠上，所述的连接件上开设有与导杆相匹配的导向孔。
说明书
一种反硝化滤池系统
技术领域
本发明涉及污水生物处理技术领域，具体的涉及一种反硝化滤池系统。
背景技术
随着污水排放标准逐渐提高，城市污水处理厂提标改造势在必行，其中瓶颈在于提高总氮去除效果。为保护环境，国内污水厂逐步开始升级改造，以使出水水质标准达到《城镇污水处理厂污染物排放标准》(GB 18918—2002)的一级A标准。污水厂升级改造中总氮的去除尤为重要，其难度最大且投资比重最大。
在常规污水处理厂工艺改造的基础上，增加反硝化处理单元，如反硝化生物滤池等固定生物膜反应器，成为解决现有工艺总氮去除不达标的有效途径之一。反硝化生物滤池脱氮基本原理是生物膜中的反硝化菌，利用有机物作为碳源，将进水硝态氮还原为氮气，达到总氮去除的目的；此外滤池还具有过滤截留作用，降低出水SS。该技术具有生物量大、功能多样、工艺灵活、占地少等优势。
目前城市污水升级改造应用较多的A2O+反硝化滤池工艺会存在以下问题：1)反硝化滤池的反硝化脱氮过程中需要投加大量的碳源，使得污水厂运行成本大大增加；2)A2O好氧区由于冬天水温降低，硝化速率随之下降，导致出水氨氮超标；3)A2O生化池好氧硝化曝气能耗大等。因此，需要寻求一种脱氮高效、运行成本低廉的反硝化滤池脱氮装置，对指导污水厂升级改造、满足高品质水排放要求有重要意义。
发明内容
本发明提供一种反硝化滤池系统，在混合池内设置有搅拌机构，通过搅拌机构加速了混合，提高了其的工作效率，并且在混合池内设置有筛分筒体，通过筛分筒体在混合的过程中自动去除水中的杂质，增加了其的实用性能。
为解决上述的技术问题，本发明提供了一种反硝化滤池系统，其特征在于：包括城市污水原水箱、备用水箱、生化池、二沉池、混合池、反硝化滤池、反冲洗废水池和清水池，所述的城市污水原水箱的上端侧壁上开设有溢流口，所述的溢流口通过溢流管道与备用水箱相连，所述的溢流管道呈向备用水箱倾斜状，所述的生化池通过三通阀门分别与城市污水原水箱和备用水箱相连，所述的生化池还通过加压管道与空压机相连，所述的二沉池通过出水管道与生化池相连，所述的生化池的底部还设置有压力阀，所述的压力阀通过备用出水管与二沉池相连，所述的二沉池通过二沉池出水管与混合池相连，所述的二沉池出水管上安装有抽水泵，所述的混合池通过混合池出水管与反硝化滤池相连，所述的反硝化滤池还分别与反冲洗废水池和清水池相连。
进一步：所述的备用水箱与城市污水原水箱之间还设置有抽液管道，所述的抽液管道上安装有抽液泵。
又进一步：所述的压力阀包括第一阀体、第二阀体、阀芯和弹簧，所述的第一阀体呈一端敞开一端密封装，第一阀体敞开的一端固定在生化池的底部并与其相连通，所述的阀芯通过弹簧连接在第一阀体内，所述的第二阀体的一端套装在第一阀体的外侧并与其进行密封，所述的第二阀体的另一端与备用出水管相连，所述的第一阀体的外壁与第二阀体的内壁之间存有间隙，所述的第一阀体的外壁上开设有通孔，所述的通孔与间隙相连通并通过阀芯进行密封。
又进一步：所述的混合池内设置有搅拌机构，所述的搅拌机构的外侧设置筛分筒体，所述的筛分筒体的四周均匀排布有筛孔，所述的混合池内的底部设置有用于连接筛分筒体的连接座，所述的筛分筒体的下端通过设置在混合池内的升降机构活动连接在连接座内，所述的连接座的顶部开设有与筛分筒体下端相匹配的连接孔，所述的二沉池出水管的一端从混合池的底部伸入至连接孔内。
又进一步：所述的搅拌机构包括搅拌电机、搅拌轴、搅拌架和连接筒体，所述的搅拌电机固定在连接孔内的混合池的底部，所述的搅拌轴与搅拌电机的出轴端相连，所述的搅拌轴上依次连接有两个连接筒体，每个连接筒体的四周都连接有三个搅拌架，所述的搅拌轴的外壁上设置有外接螺纹，每个连接筒体上下两侧的外接螺纹上各连接有一个调节螺母，所述的连接筒体通过上下两侧的调节螺母固定在搅拌轴上。
再进一步：所述的升降机构包括伺服电机、丝杠、活灵、连接件和导杆，所述的伺服电机和导杆分别固定在混合池内的底部，所述的导杆竖直放置，所述的丝杠与导杆相互平行并与伺服电机相连，所述的筛分筒体通过连接件与活灵相连，所述的活灵连接在丝杠上，所述的连接件上开设有与导杆相匹配的导向孔。
采用上述结构后，本发明在混合池内设置有搅拌机构，通过搅拌机构加速了混合，提高了其的工作效率，而且在混合池内设置有筛分筒体，通过筛分筒体在混合的过程中自动去除水中的杂质，增加了其的实用性能；并且本设计还具有结构简单、易于制造和实用高效的优点。（发明人 刘巍阳;陆桂勇;邱祖峰;严正铭;施喻军;高文杰;朱铖）
