申请日 20191231
公开（公告）日 20201103
IPC分类号 C02F9/14
摘要

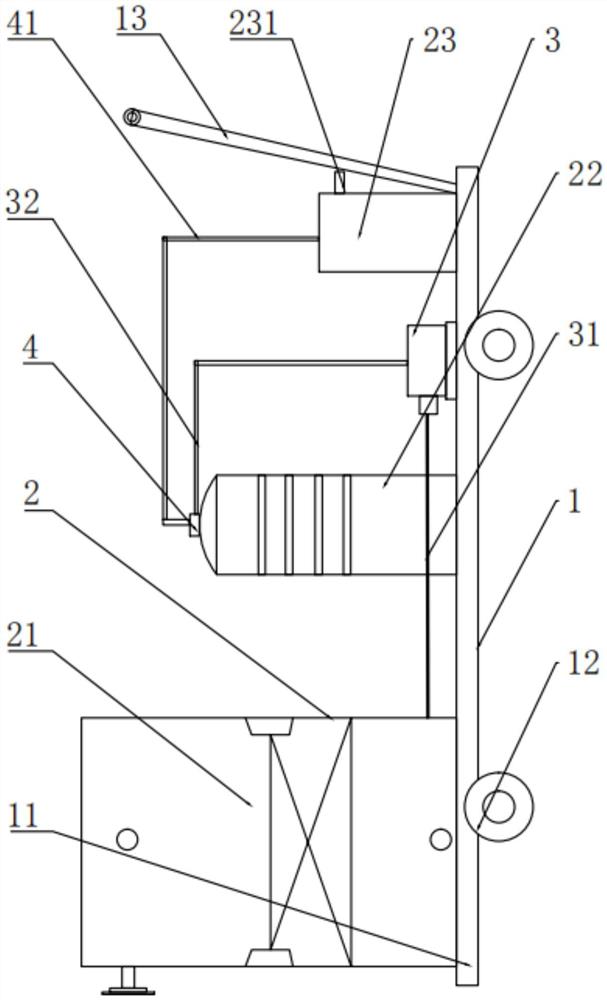

本实用新型属于污水处理设备技术领域，提供了一种小型医用污水处理器，包括支撑架和污水处理机构，所述污水处理机构包括生化仓、过滤罐和消毒仓，所述生化仓的上端外壁设置废水进管，所述生化仓的侧边设置抽吸泵，所述抽吸泵的两端分别设置抽吸泵接入管和抽吸泵输出管；所述抽吸泵接入管的两端分别连接所述生化仓和所述抽吸泵；所述抽吸泵输出管的两端分别连接所述抽吸泵和所述过滤罐；所述过滤罐的上部设置端盖，所述端盖的上部设置过滤出管，所述过滤出管的一端连接所述消毒仓；所述消毒仓的上部设置出水管。本实用新型提供的一种小型医用污水处理器，有效的实现固液分离，污水处理效率高，且利于达到排放标准。
权利要求书
1.一种小型医用污水处理器，其特征在于：包括支撑架和污水处理机构，所述支撑架的上部设置所述污水处理机构；所述支撑架包括放置底板；
所述污水处理机构包括生化仓、过滤罐和消毒仓，所述放置底板的上部依次设置所述生化仓、所述过滤罐和所述消毒仓；所述生化仓的上端外壁设置废水进管，所述废水进管与所述生化仓贯通设置；
所述生化仓的侧边设置抽吸泵，所述抽吸泵的两端分别设置抽吸泵接入管和抽吸泵输出管；所述抽吸泵接入管的两端分别连接所述生化仓和所述抽吸泵，所述抽吸泵接入管的外壁设置控制阀；所述抽吸泵输出管的两端分别连接所述抽吸泵和所述过滤罐；
所述过滤罐的上部设置端盖，所述端盖的上部设置过滤出管，所述过滤出管的一端连接所述消毒仓；所述消毒仓的上部设置出水管。
2.根据权利要求1所述的一种小型医用污水处理器，其特征在于：所述废水进管的外壁设置连接盘。
3.根据权利要求2所述的一种小型医用污水处理器，其特征在于：所述连接盘的上部设置密封垫，所述密封垫为硅橡胶材质构件设置。
4.根据权利要求1所述的一种小型医用污水处理器，其特征在于：所述生化仓的上部设置溢流口。
5.根据权利要求1所述的一种小型医用污水处理器，其特征在于：所述生化仓的下部设置排空管，所述排空管的外壁设置阀门。
6.根据权利要求1所述的一种小型医用污水处理器，其特征在于：所述生化仓的上端设置防护盖，所述防护盖的上部设置把手。
7.根据权利要求1所述的一种小型医用污水处理器，其特征在于：所述过滤罐内设置MBR膜构件设置。
8.根据权利要求1所述的一种小型医用污水处理器，其特征在于：所述放置底板的底部设置万向轮，所述放置底板的侧边设置推动扶手。
说明书
一种小型医用污水处理器
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种小型医用污水处理器。
背景技术
医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境，依据国家环境保护总局文件《医院污水处理技术指南》，医院污水必须达标排放，防止对环境造成污染；
但是现有技术中，医用污水处理器一般采用传统的二次沉淀的传统工艺，不能进行有效的固液分离处理，造成污水处效率低，且难以达到排放标准。
实用新型内容
针对现有技术中的缺陷，本实用新型提供一种小型医用污水处理器，有效的实现固液分离，污水处理效率高，且利于达到排放标准。
为达到上述目的，本实用新型采用如下的技术方案：
一种小型医用污水处理器，包括支撑架和污水处理机构，所述支撑架的上部设置所述污水处理机构；所述支撑架包括放置底板；
所述污水处理机构包括生化仓、过滤罐和消毒仓，所述放置底板的上部依次设置所述生化仓、所述过滤罐和所述消毒仓；所述生化仓的上端外壁设置废水进管，所述废水进管与所述生化仓贯通设置；
所述生化仓的侧边设置抽吸泵，所述抽吸泵的两端分别设置抽吸泵接入管和抽吸泵输出管；所述抽吸泵接入管的两端分别连接所述生化仓和所述抽吸泵，所述抽吸泵接入管的外壁设置控制阀；所述抽吸泵输出管的两端分别连接所述抽吸泵和所述过滤罐；
所述过滤罐的上部设置端盖，所述端盖的上部设置过滤出管，所述过滤出管的一端连接所述消毒仓；所述消毒仓的上部设置出水管。
作为一种改进的技术方案，所述废水进管的外壁设置连接盘。
作为一种改进的技术方案，所述连接盘的上部设置密封垫，所述密封垫为硅橡胶材质构件设置。
作为一种改进的技术方案，所述生化仓的上部设置溢流口。
作为一种改进的技术方案，所述生化仓的下部设置排空管，所述排空管的外壁设置阀门。
作为一种改进的技术方案，所述生化仓的上端设置防护盖，所述防护盖的上部设置把手。
作为一种改进的技术方案，所述过滤罐内设置MBR膜构件设置。
作为一种改进的技术方案，所述放置底板的底部设置万向轮，所述放置底板的侧边设置推动扶手。
由于采用以上技术方案，本实用新型具有以下有益效果：
本实用新型提供一种小型医用污水处理器，包括：支撑架和污水处理机构，所述支撑架的上部设置所述污水处理机构；所述污水处理机构包括生化仓、过滤罐和消毒仓，所述生化仓的上端外壁设置废水进管，所述废水进管与所述生化仓贯通设置；所述生化仓的侧边设置抽吸泵，所述抽吸泵的两端分别设置抽吸泵接入管和抽吸泵输出管；所述抽吸泵接入管的两端分别连接所述生化仓和所述抽吸泵，所述抽吸泵接入管的外壁设置控制阀；所述抽吸泵输出管的两端分别连接所述抽吸泵和所述过滤罐；所述过滤罐的上部设置端盖，所述端盖的上部设置过滤出管，所述过滤出管的一端连接所述消毒仓；所述消毒仓的上部设置出水管；基于以上机构，结构简单且操作方便，有效的实现固液分离，污水处理效率高，且利于达到排放标准。
本实用新型中，所述废水进管的外壁设置连接盘；基于以上机构，利于所述废水进管与废水口连接设置。
本实用新型中，所述连接盘的上部设置密封垫，所述密封垫为硅橡胶材质构件设置；基于以上机构，密封效果佳，避免发生废水渗漏。
本实用新型中，所述生化仓的上部设置溢流口；基于以上机构，废水过量通过溢流口排出。
本实用新型中，所述生化仓的下部设置排空管，所述排空管的外壁设置阀门；基于以上机构，利于对所述生化仓内排空处理。
本实用新型中，所述生化仓的上端设置防护盖，所述防护盖的上部设置把手；基于以上机构，避免废水的挥发。
本实用新型中，所述过滤罐内设置MBR膜构件设置；基于以上机构，过滤效果佳。
本实用新型中，所述放置底板的底部设置万向轮，所述放置底板的侧边设置推动扶手；基于以上机构，通过推动扶手利于移动至任意的位置。
综上所述,本实用新型提供的一种小型医用污水处理器，有效的实现固液分离，污水处理效率高，且利于达到排放标准，利于推广使用。
发明人 （刘元伟）
