申请日 20191129
公开（公告）日 20201103
IPC分类号 C02F9/04; C02F5/00
摘要
本实用新型公开了一种饲料废水净化处理装置，包括壳体和位于壳体顶部的进水口，其特征在于：所述壳体底端下方设有隔腔，所述壳体内顶部设有倾斜的筛板，所述筛板下方设有转轴，所述转轴一端与壳体内壁转动相接，另一端伸出壳体连接设有电机，所述转轴上均匀设有搅拌叶片，所述隔腔内设有除垢剂储存箱，所述除垢剂储存箱通过管道连接设有水泵，所述水泵上接通设有竖直伸入壳体内底部的竖管，所述壳体内底部设有滤网，所述竖管顶端穿过滤网且设有横管，所述横管上均匀设有交叉管，所述交叉管上设有通孔，所述壳体底部设有排水口，所述排水口接通设有储水箱。本实用新型操作方便，通过搅拌叶片和除垢剂的配合，提高了混合除垢的效率。
权利要求书

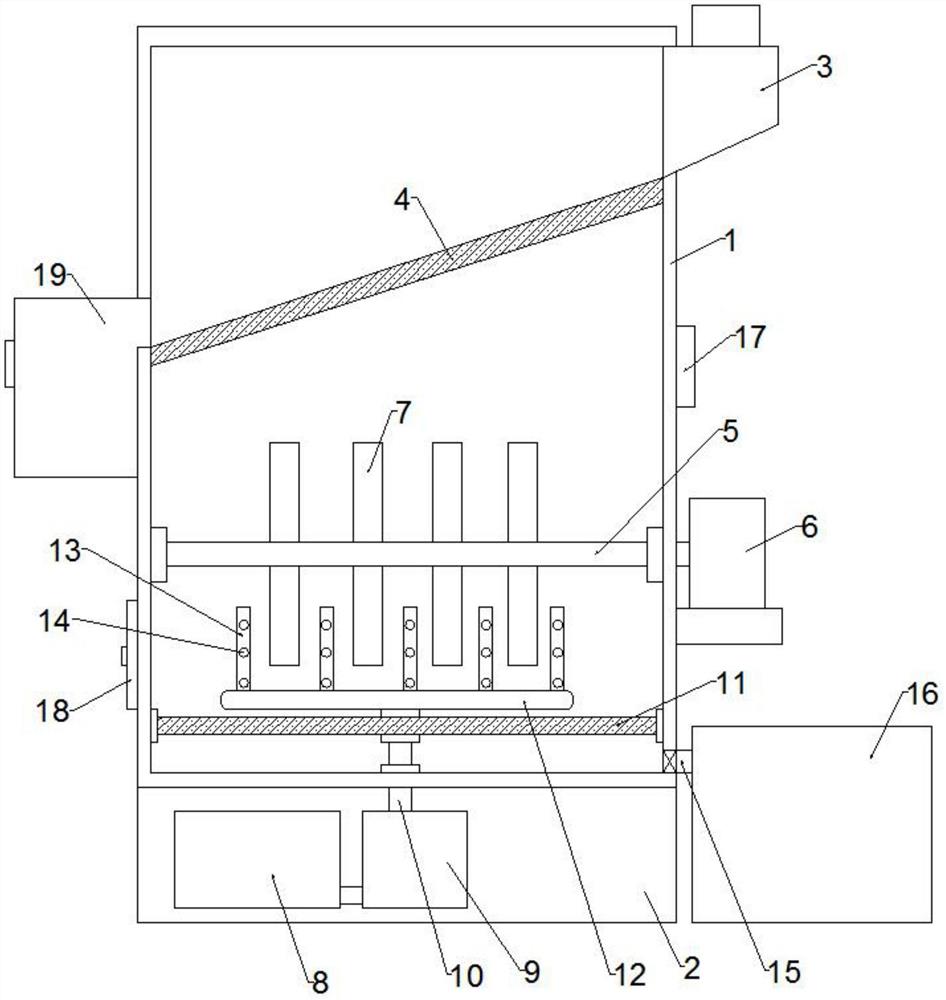

1.一种饲料废水净化处理装置，包括壳体(1)和位于壳体(1)顶部的进水口(3)，其特征在于：所述壳体(1)底端下方设有隔腔(2)，所述壳体(1)内顶部设有倾斜的筛板(4)，所述筛板(4)下方设有横向的转轴(5)，所述转轴(5)一端与壳体(1)内壁转动相接，另一端伸出壳体(1)连接电机(6)，所述转轴(5)上均匀设有搅拌叶片(7)，所述隔腔(2)内设有除垢剂储存箱(8)，所述除垢剂储存箱(8)通过管道连接水泵(9)，所述水泵(9)上设有竖直伸入壳体(1)内底部的竖管(10)，所述壳体(1)内底部设有滤网(11)，所述竖管(10)顶端穿过滤网(11)且设有横管(12)，所述横管(12)上均匀设有分别与搅拌叶片(7)交叉的交叉管(13)，所述交叉管(13)上设有通孔(14)，所述壳体(1)底部设有排水口(15)，所述排水口(15)接通储水箱(16)。
2.根据权利要求1所述的一种饲料废水净化处理装置，其特征在于：所述排水口(15)位于滤网(11)下方，所述排水口(15)设有开关阀。
3.根据权利要求1所述的一种饲料废水净化处理装置，其特征在于：所述筛板(4)上均匀设有滤网孔，所述筛板(4)顶端与进水口(3)对接，所述壳体(1)侧壁接通排污腔(19)，所述排污腔(19)顶部连接口位于筛板(4)底端的上方位置。
4.根据权利要求1所述的一种饲料废水净化处理装置，其特征在于：所述壳体(1)侧壁设有用于支撑电机的固定座。
5.根据权利要求1所述的一种饲料废水净化处理装置，其特征在于：所述壳体(1)侧壁设有分别与电机(6)和水泵(9)电性连接的控制开关(17)。
6.根据权利要求1所述的一种饲料废水净化处理装置，其特征在于：所述隔腔(2)前侧设有开关盖。
7.根据权利要求3所述的一种饲料废水净化处理装置，其特征在于：所述壳体(1)侧壁设有位于滤网(11)上方位置的密封开关门(18)，所述排污腔(19)上设有开关门。
8.根据权利要求1所述的一种饲料废水净化处理装置，其特征在于：所述滤网(11)和壳体(1)底端分别设有供竖管(10)穿过的密封座。
9.根据权利要求1所述的一种饲料废水净化处理装置，其特征在于：所述壳体(1)内壁设有与转轴(5)转动相接的轴承座。
说明书
一种饲料废水净化处理装置
技术领域
本实用新型涉及饲料废水处理领域，具体是指一种饲料废水净化处理装置。
背景技术
饲料，是所有人饲养的动物的食物的总称，比较狭义地一般饲料主要指的是农业或牧业饲养的动物的食物。在饲料的生产过程中，会产生较多的废水，为了避免这些水污染环境，需要对其进行净化处理，这就要用到废水净化处理装置。
目前，市场上现有的饲料废水净化处理时用到的装置，其在使用的过程中，大多存在以下的不足：在对废水进行处理后，不便于工作人员将废渣排出和清洗，而且在凝聚除垢的过程中效率慢，时间长，不能满足人们的需求。
实用新型内容
本实用新型主要目的是解决现有技术的不足，提供一种饲料废水净化处理装置，操作方便，通过搅拌叶片和除垢剂的配合，提高了混合除垢的效率。
为解决上述技术问题，本实用新型提供的技术方案为：一种饲料废水净化处理装置，包括壳体和位于壳体顶部的进水口，所述壳体底端下方设有隔腔，所述壳体内顶部设有倾斜的筛板，所述筛板下方设有横向的转轴，所述转轴一端与壳体内壁转动相接，另一端伸出壳体连接电机，所述转轴上均匀设有搅拌叶片，所述隔腔内设有除垢剂储存箱，所述除垢剂储存箱通过管道连接水泵，所述水泵上设有竖直伸入壳体内底部的竖管，所述壳体内底部设有滤网，所述竖管顶端穿过滤网且设有横管，所述横管上均匀设有分别与搅拌叶片交叉的交叉管，所述交叉管上设有通孔，所述壳体底部设有排水口，所述排水口接通储水箱。
作为改进，所述排水口位于滤网下方，所述排水口设有开关阀。
作为改进，所述筛板上均匀设有滤网孔，所述筛板顶端与进水口对接，所述壳体侧壁接通排污腔，所述排污腔顶部连接口位于筛板底端的上方位置。
作为改进，所述壳体侧壁设有用于支撑电机的固定座。
作为改进，所述壳体侧壁设有分别与电机和水泵电性连接的控制开关。
作为改进，所述隔腔前侧设有开关盖。
作为改进，所述壳体侧壁设有位于滤网上方位置的密封开关门，所述排污腔上设有开关门。
作为改进，所述滤网和壳体底端分别设有供竖管穿过的密封座。
作为改进，所述壳体内壁设有与转轴转动相接的轴承座。
本实用新型与现有技术相比的优点在于：废水从进水口进入，先经过筛板的过滤，将大颗粒的杂质过滤在筛板上，并通过不停进入的废水冲击下进入到排污腔内，方便工作人员的清理，经过筛板过滤的废水进入到壳体底部，开启电机带动转轴和搅拌叶片转动，与此同时开启水泵将除垢剂储存箱内的液体除垢剂抽进入壳体底部，并与废水结合，搅拌叶片和交叉管的交叉设置使刚从通孔进入到到壳体内部的除垢剂在搅拌叶片的带动下更快的和废水结合，将废水中的杂质废物凝聚起来，当凝聚结束后，开启排水口处的开关阀，经过滤网深度过滤的水流出到储水箱内，而凝聚的杂质被过滤在滤网上，当装置停止运行时通过密封开关么方便工作人员对滤网的清理。
发明人 （周宗斌;张静;刘梓悦;刘晓悦;刘源广;）
