申请日 20200114
公开（公告）日 20201110
IPC分类号 C02F9/02
摘要
本实用新型公开了一种多级废水处理装置，涉及处理装置技术领域，为解决现有的废水处理装置处理效果不够完善，使用起来不够方便的问题。所述初级处理箱的一侧设置有第一进水口，所述初级处理箱的上方安装有密封盖，所述初级处理箱的另一侧设置有第一出水口，所述第一出水口的另一侧安装有水管，所述水管的上方安装有流速调节阀，所述水管的另一侧安装有搅拌处理箱，所述搅拌处理箱的一侧设置有第二进水口，所述搅拌处理箱上方的中间位置处安装有电机，所述搅拌处理箱的另一侧设置有第二出水口。
权利要求书

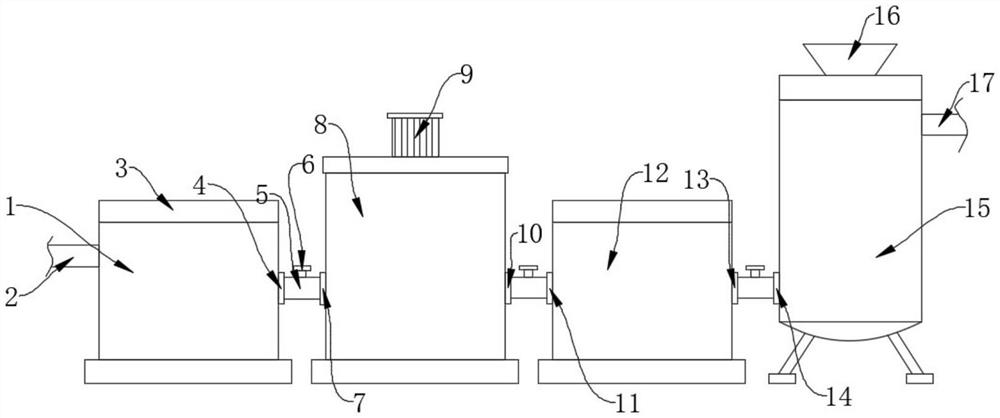

1.一种多级废水处理装置，包括初级处理箱(1)，其特征在于：所述初级处理箱(1)的一侧设置有第一进水口(2)，所述初级处理箱(1)的上方安装有密封盖(3)，所述初级处理箱(1)的另一侧设置有第一出水口(4)，所述第一出水口(4)的另一侧安装有水管(5)，所述水管(5)的上方安装有流速调节阀(6)，所述水管(5)的另一侧安装有搅拌处理箱(8)，所述搅拌处理箱(8)的一侧设置有第二进水口(7)，所述搅拌处理箱(8)上方的中间位置处安装有电机(9)，所述搅拌处理箱(8)的另一侧设置有第二出水口(10)，所述第二出水口(10)的另一侧安装有高效过滤箱(12)，所述高效过滤箱(12)的一侧设置有第三进水口(11)，所述高效过滤箱(12)的另一侧设置有第三出水口(13)，所述第三出水口(13)的另一侧安装有精密处理箱(15)，所述精密处理箱(15)的一侧设置有第四进水口(14)。
2.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述精密处理箱(15)的上方设置有投放口(16)，所述精密处理箱(15)的另一侧设置有排水口(17)。
3.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述初级处理箱(1)的内部安装有格栅(18)，所述格栅(18)上方的两侧均安装有拉把(28)。
4.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述搅拌处理箱(8)的内部安装有搅拌杆(20)，所述搅拌杆(20)的外部安装有搅拌叶(21)，所述搅拌杆(20)的两侧均安装有刮板(19)。
5.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述高效过滤箱(12)内部的一侧安装有初步过滤网(23)，所述初步过滤网(23)的另一侧安装有高效过滤网(24)，所述高效过滤网(24)的另一侧安装有精密过滤网(22)。
6.根据权利要求1所述的一种多级废水处理装置，其特征在于：所述精密处理箱(15)内部的下方安装有过滤膜(25)，所述过滤膜(25)的上方安装有活性炭吸附块(27)，所述活性炭吸附块(27)上方的两侧均安装有导流板(26)。
说明书
一种多级废水处理装置
技术领域
本实用新型涉及处理装置技术领域，具体为一种多级废水处理装置。
背景技术
废水处理设备采用国际先进的生物处理工艺，在总结国内外生活废水处理装置的运行经验的基础上，结合自己的科研成果和工程实践，设计出一种可地埋设置的成套有机废水处理装置，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点，废水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
但是，现有的废水处理装置处理效果不够完善，使用起来不够方便；因此不满足现有的需求，对此我们提出了一种多级废水处理装置。
实用新型内容
本实用新型的目的在于提供一种多级废水处理装置，以解决上述背景技术中提出的现有的废水处理装置处理效果不够完善，使用起来不够方便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多级废水处理装置，包括初级处理箱，所述初级处理箱的一侧设置有第一进水口，所述初级处理箱的上方安装有密封盖，所述初级处理箱的另一侧设置有第一出水口，所述第一出水口的另一侧安装有水管，所述水管的上方安装有流速调节阀，所述水管的另一侧安装有搅拌处理箱，所述搅拌处理箱的一侧设置有第二进水口，所述搅拌处理箱上方的中间位置处安装有电机，所述搅拌处理箱的另一侧设置有第二出水口，所述第二出水口的另一侧安装有高效过滤箱，所述高效过滤箱的一侧设置有第三进水口，所述高效过滤箱的另一侧设置有第三出水口，所述第三出水口的另一侧安装有精密处理箱，所述精密处理箱的一侧设置有第四进水口。
优选的，所述精密处理箱的上方设置有投放口，所述精密处理箱的另一侧设置有排水口。
优选的，所述初级处理箱的内部安装有格栅，所述格栅上方的两侧均安装有拉把。
优选的，所述搅拌处理箱的内部安装有搅拌杆，所述搅拌杆的外部安装有搅拌叶，所述搅拌杆的两侧均安装有刮板。
优选的，所述高效过滤箱内部的一侧安装有初步过滤网，所述初步过滤网的另一侧安装有高效过滤网，所述高效过滤网的另一侧安装有精密过滤网。
优选的，所述精密处理箱内部的下方安装有过滤膜，所述过滤膜的上方安装有活性炭吸附块，所述活性炭吸附块上方的两侧均安装有导流板。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置了格栅、拉把、刮板和搅拌叶，使用时，格栅可以初步过滤掉废水中的污物垃圾，可以通过拉把提出格栅进行清洗，操作简便，搅拌叶搅拌可以避免废水中的污泥杂质凝固架桥，影响废水的后续处理效果，刮板可以刮落内部上的污物，操作起来更加简便，实用性能强；
2、本实用新型通过设置了投放口、导流板、过滤膜和活性炭吸附块，使用时，可以通过投放口投放处理废水用的活性炭等试剂，导流板有一个导流的作用，过滤膜和活性炭吸附块保障了废水的处理效果。
发明人 （刘德伟）
