申请日 20200702
公开（公告）日 20201110
IPC分类号 C02F9/14; B07B1/04; F25B21/02; C02F103/30
摘要
本发明公开了一种基于低温脱离技术的纺织废水吸油装置，属于纺织技术领域，本方案通过启动半导体制冷片对吸油箱内的纺织废水降温，从而促使二氧化氮气体持续转化为四氧化二氮，提高二氧化氮气体对副磁铁球的绝磁效果，使得分离吸油双球与吸附载球框分离，并借助戈登氏菌培养液内的戈登氏菌的亲油特性，可以牵引吸附球朝向油污移动，并借助焦炭粗粒对油污进行吸附，由于温度降低，可以迫使内相变球框收缩，直至刺针将变形薄膜戳破，使得纺织废水中的水与过氧化钠粉末反应产生，一方面可以为戈登氏菌培养液的生命活动提供氧气，同时借助反应放出的热量以及产生的氢氧化钠，可以加速油脂溶解在废水中。
权利要求书

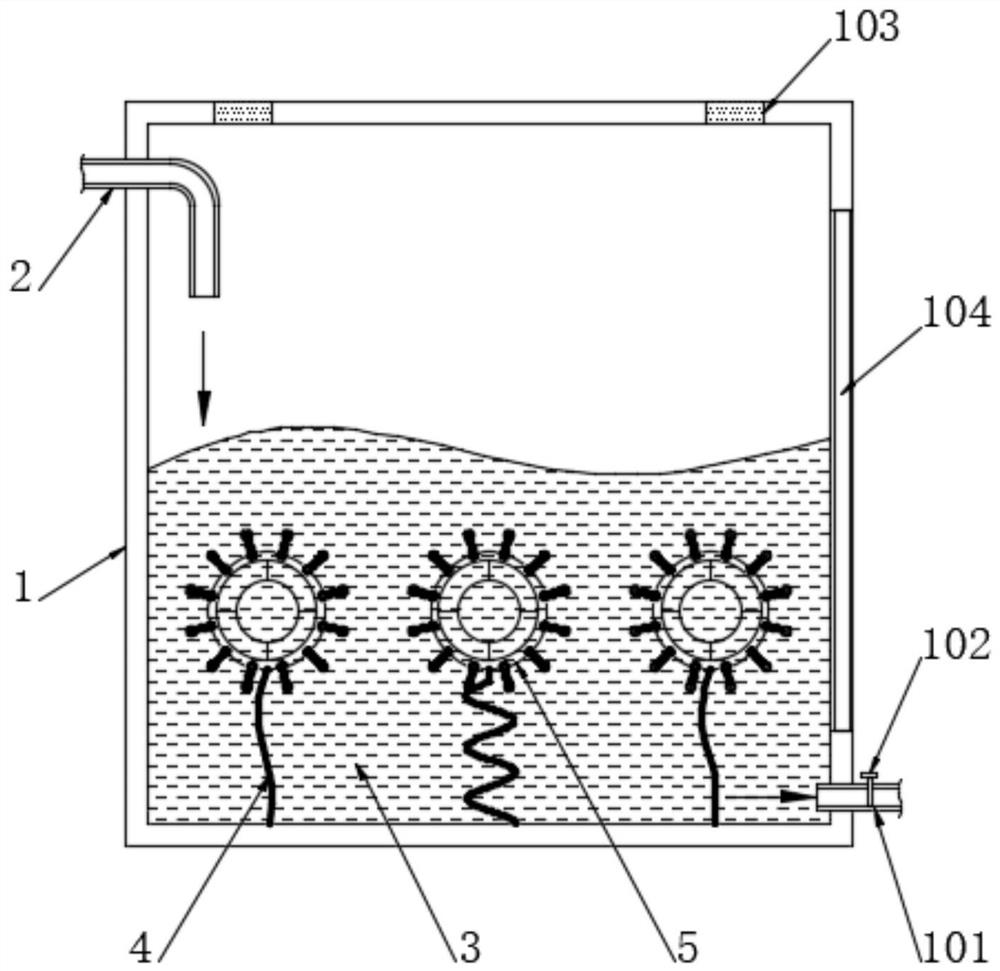

1.一种基于低温脱离技术的纺织废水吸油装置，包括吸油箱(1)，所述吸油箱(1)左端嵌设安装有导水管(2)，所述吸油箱(1)内安装有半导体制冷片，其特征在于：所述吸油箱(1)内填充有纺织废水(3)，所述吸油箱(1)内底端固定连接有连接绳(4)，所述连接绳(4)远离吸油箱(1)内底端的一端固定连接有吸附载球框(5)，所述吸附载球框(5)内栓接有主磁铁球(6)，所述主磁铁球(6)外端开凿有多个均匀分布的承载槽(7)，所述承载槽(7)内设有分离吸油双球(8)，所述分离吸油双球(8)包括位于承载槽(7)内的吸附球(9)，所述吸附球(9)外侧设有牵引球形半透膜(10)，所述牵引球形半透膜(10)内填充有戈登氏菌培养液(1001)，所述吸附球(9)与牵引球形半透膜(10)之间固定连接有一对纤维绳(11)，所述吸附球(9)远离牵引球形半透膜(10)的一端固定连接有多个均匀分布的焦炭粗粒(12)，所述吸附球(9)内设有内相变球框(13)，所述内相变球框(13)内栓接有副磁铁球(14)，所述内相变球框(13)内填充有二氧化氮气体(15)。
2.根据权利要求1所述的一种基于低温脱离技术的纺织废水吸油装置，其特征在于：所述吸附球(9)与内相变球框(13)之间填充有过氧化钠粉末(16)，所述吸附球(9)外端开凿有位于两个纤维绳(11)之间的反应孔(17)，所述反应孔(17)内壁固定连接有变形薄膜(18)，所述变形薄膜(18)内壁固定连接有位于变形薄膜(18)外侧的刺针(19)。
3.根据权利要求1所述的一种基于低温脱离技术的纺织废水吸油装置，其特征在于：所述吸油箱(1)右端嵌设安装有排放管(101)，所述控制阀(102)外端安装有控制阀(102)，借助控制阀(102)。
4.根据权利要求1所述的一种基于低温脱离技术的纺织废水吸油装置，其特征在于：所述吸油箱(1)上端开凿有一对泄压孔(103)，所述泄压孔(103)内壁固定连接有海绵垫。
5.根据权利要求1所述的一种基于低温脱离技术的纺织废水吸油装置，其特征在于：所述吸油箱(1)右端开凿有位于排放管(101)上侧的安装孔，所述安装孔内安装有封闭门(104)。
6.根据权利要求1所述的一种基于低温脱离技术的纺织废水吸油装置，其特征在于：所述连接绳(4)由Ni-Ti记忆合金材质制成，所述连接绳(4)的变态温度为40℃。
7.根据权利要求1所述的一种基于低温脱离技术的纺织废水吸油装置，其特征在于：所述纤维绳(11)外端嵌设有多个均匀分布的铁粉刺(1101)，所述铁粉刺(1101)由400-不锈钢材质制成，所述铁粉刺(1101)表面涂设有防锈漆。
8.根据权利要求1所述的一种基于低温脱离技术的纺织废水吸油装置，其特征在于：所述吸附球(9)和内相变球框(13)之间固定连接有弹性细绳(1301)，所述弹性细绳(1301)外端固定连接有多个均匀分布的筛分圆板(1302)，所述弹性细绳(1301)外端开凿有多个均匀分布的筛分孔(1303)。
9.根据权利要求1-8任意一项所述的一种基于低温脱离技术的纺织废水吸油装置的使用方法，其特征在于：包括以下步骤：
S1、通过导水管(2)将纺织废水(3)输入至吸油箱(1)内，并同时启动半导体制冷片对吸油箱(1)内的纺织废水(3)降温，从而促使二氧化氮气体(15)持续转化为四氧化二氮，提高二氧化氮气体(15)对副磁铁球(14)的绝磁效果，从而使得分离吸油双球(8)与吸附载球框(5)分离；
S2、借助戈登氏菌培养液(1001)内的戈登氏菌的亲油特性，可以牵引吸附球(9)朝向油污移动，并借助焦炭粗粒(12)对油污进行吸附；
S3、由于温度降低，可以迫使内相变球框(13)收缩，从而将部分纺织废水(3)引入至变形薄膜(18)内，直至刺针(19)将变形薄膜(18)戳破，使得纺织废水(3)中的水与过氧化钠粉末(16)反应产生氢氧化钠和氧气。
说明书
一种基于低温脱离技术的纺织废水吸油装置
技术领域
本发明涉及纺织技术领域，更具体地说，涉及一种基于低温脱离技术的纺织废水吸油装置。
背景技术
纺织废水是纺纱织布过程中产生的各种废水，纺织工业废水主要可分为：印染废水、化纤纺织废水、萱毛脱胶和洗毛废水等几大类，其中污染严重的主要是印染废水和化纤纺织废水，纺织印染行业是用水量大、废水排放较多的工业部门之一，据统计，我国印染企业每天排放的废水量达300万～400万吨，纺织工业废水中一般含有悬浮物、油脂、纤维屑、表面活性剂和各种染料等，如棉纺织废水中常含有棉屑、浆料，毛纺织废水常含有油脂；印染废水中常含有浆料，染料、助剂和多种有机物等等。
纺织加工业废水所含污染物种类繁多，异常复杂，在废水的分析检测中不可能把全部污染物质逐一给予检查，故在环境监测时只能分析检测其中对水质污染起主要作用的几项，作为废水水质控制指标，纺织加工产生的废水中含有各种污染物，如果该废水不加处理直接向江河湖海排放，将会对自然环境造成严重的污染，也会对人类的生存带来严重的威胁。
目前由于纺织废水中含有大量的油污，因此需要对其中的油污进行处理，但在实际的处理过程中，通常时直接添加表面活性剂(如洗洁精、肥皂水等等)，并且在添加时容易使得表面活性剂过量，从而对废水造成二次污染。
发明内容
1.要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种基于低温脱离技术的纺织废水吸油装置，本方案通过启动半导体制冷片对吸油箱内的纺织废水降温，从而促使二氧化氮气体持续转化为四氧化二氮，提高二氧化氮气体对副磁铁球的绝磁效果，使得分离吸油双球与吸附载球框分离，并借助戈登氏菌培养液内的戈登氏菌的亲油特性，可以牵引吸附球朝向油污移动，并借助焦炭粗粒对油污进行吸附，由于温度降低，可以迫使内相变球框收缩，直至刺针将变形薄膜戳破，使得纺织废水中的水与过氧化钠粉末反应产生氢氧化钠和氧气，一方面可以为戈登氏菌培养液的生命活动提供氧气，另一方面也能为对纺织废水进行一定的搅散作用，同时借助反应放出的热量以及产生的氢氧化钠，可以加速油脂溶解在废水中。
2.技术方案
为解决上述问题，本发明采用如下的技术方案。
一种基于低温脱离技术的纺织废水吸油装置，包括吸油箱，所述吸油箱左端嵌设安装有导水管，所述吸油箱内安装有半导体制冷片，所述吸油箱内填充有纺织废水，所述吸油箱内底端固定连接有连接绳，所述连接绳远离吸油箱内底端的一端固定连接有吸附载球框，所述吸附载球框内栓接有主磁铁球，所述主磁铁球外端开凿有多个均匀分布的承载槽，所述承载槽内设有分离吸油双球，所述分离吸油双球包括位于承载槽内的吸附球，所述吸附球外侧设有牵引球形半透膜，所述牵引球形半透膜内填充有戈登氏菌培养液，所述吸附球与牵引球形半透膜之间固定连接有一对纤维绳，所述吸附球远离牵引球形半透膜的一端固定连接有多个均匀分布的焦炭粗粒，所述吸附球内设有内相变球框，所述内相变球框内栓接有副磁铁球，所述内相变球框内填充有二氧化氮气体，通过导水管将纺织废水输入至吸油箱内，并同时启动半导体制冷片对吸油箱内的纺织废水降温，从而促使二氧化氮气体持续转化为四氧化二氮，提高二氧化氮气体对副磁铁球的绝磁效果，从而使得分离吸油双球与吸附载球框分离，并借助戈登氏菌培养液内的戈登氏菌的亲油特性，可以牵引吸附球朝向油污移动，并借助焦炭粗粒对油污进行吸附。
进一步的，所述吸附球与内相变球框之间填充有过氧化钠粉末，所述吸附球外端开凿有位于两个纤维绳之间的反应孔，所述反应孔内壁固定连接有变形薄膜，所述变形薄膜内壁固定连接有位于变形薄膜外侧的刺针，由于温度降低，可以迫使内相变球框收缩，从而将部分纺织废水引入至变形薄膜内，直至刺针将变形薄膜戳破，使得纺织废水中的水与过氧化钠粉末反应产生氢氧化钠和氧气，一方面可以为戈登氏菌培养液的生命活动提供氧气，加速戈登氏菌的繁殖，另一方面也能为对纺织废水进行一定的搅散作用，同时借助反应放出的热量以及产生的氢氧化钠，可以加速油脂溶解在废水中。
进一步的，所述吸油箱右端嵌设安装有排放管，所述控制阀外端安装有控制阀，借助控制阀，通过设置排放管和控制阀可以对处理后的纺织废水进行排放。
进一步的，所述吸油箱上端开凿有一对泄压孔，所述泄压孔内壁固定连接有海绵垫，通过设置泄压孔，可以对纺织废水处理过程中产生的气体进行排放，从而减少吸油箱内气压过高的可能性，通过设置海绵垫，可以减少气体流动过程中产生的不溶物被带出的可能性。
进一步的，所述吸油箱右端开凿有位于排放管上侧的安装孔，所述安装孔内安装有封闭门，通过设置安装孔和封闭门可以定期的对吸附载球框进行维护和更换。
进一步的，所述连接绳由Ni-Ti记忆合金材质制成，所述连接绳的变态温度为40℃，通过使用Ni-Ti记忆合金制作连接绳，可以促使连接绳可以变形，从而借助吸附载球框对纺织废水进行搅散。
进一步的，所述纤维绳外端嵌设有多个均匀分布的铁粉刺，所述铁粉刺由400-不锈钢材质制成，所述铁粉刺表面涂设有防锈漆，通过设置由400-不锈钢材质制作的铁粉刺，可以促使铁粉刺在受到副磁铁球的吸附作用下可以摆动，从而提高其对废水中的颗粒物的吸附效果，通过在铁粉刺表面涂设有防锈漆，可以使得铁粉刺在长期的使用过程中不易被锈蚀，从而提高*铁粉刺的使用寿命。
进一步的，所述吸附球和内相变球框之间固定连接有弹性细绳，所述弹性细绳外端固定连接有多个均匀分布的筛分圆板，所述弹性细绳外端开凿有多个均匀分布的筛分孔，通过设置筛分圆板，可以在内相变球框收缩时，借助筛分圆板以及筛分孔对过氧化钠粉末进行筛分，减少其凝聚成团的可能性。
一种基于低温脱离技术的纺织废水吸油装置的使用方法，包括以下步骤：
S1、通过导水管将纺织废水输入至吸油箱内，并同时启动半导体制冷片对吸油箱内的纺织废水降温，从而促使二氧化氮气体持续转化为四氧化二氮，提高二氧化氮气体对副磁铁球的绝磁效果，从而使得分离吸油双球与吸附载球框分离；
S2、借助戈登氏菌培养液内的戈登氏菌的亲油特性，可以牵引吸附球朝向油污移动，并借助焦炭粗粒对油污进行吸附；
S3、由于温度降低，可以迫使内相变球框收缩，从而将部分纺织废水引入至变形薄膜内，直至刺针将变形薄膜戳破，使得纺织废水中的水与过氧化钠粉末反应产生氢氧化钠和氧气。
3.有益效果
相比于现有技术，本发明的优点在于：
(1)本方案通过启动半导体制冷片对吸油箱内的纺织废水降温，从而促使二氧化氮气体持续转化为四氧化二氮，提高二氧化氮气体对副磁铁球的绝磁效果，使得分离吸油双球与吸附载球框分离，并借助戈登氏菌培养液内的戈登氏菌的亲油特性，可以牵引吸附球朝向油污移动，并借助焦炭粗粒对油污进行吸附，由于温度降低，可以迫使内相变球框收缩，直至刺针将变形薄膜戳破，使得纺织废水中的水与过氧化钠粉末反应产生氢氧化钠和氧气，一方面可以为戈登氏菌培养液的生命活动提供氧气，另一方面也能为对纺织废水进行一定的搅散作用，同时借助反应放出的热量以及产生的氢氧化钠，可以加速油脂溶解在废水中。
(2)吸油箱右端嵌设安装有排放管，控制阀外端安装有控制阀，借助控制阀，通过设置排放管和控制阀可以对处理后的纺织废水进行排放。
(3)吸油箱上端开凿有一对泄压孔，泄压孔内壁固定连接有海绵垫，通过设置泄压孔，可以对纺织废水处理过程中产生的气体进行排放，从而减少吸油箱内气压过高的可能性，通过设置海绵垫，可以减少气体流动过程中产生的不溶物被带出的可能性。
(4)吸油箱右端开凿有位于排放管上侧的安装孔，安装孔内安装有封闭门，通过设置安装孔和封闭门可以定期的对吸附载球框进行维护和更换。
(5)连接绳由Ni-Ti记忆合金材质制成，连接绳的变态温度为40℃，通过使用Ni-Ti记忆合金制作连接绳，可以促使连接绳可以变形，从而借助吸附载球框对纺织废水进行搅散。
(6)纤维绳外端嵌设有多个均匀分布的铁粉刺，铁粉刺由400-不锈钢材质制成，铁粉刺表面涂设有防锈漆，通过设置由400-不锈钢材质制作的铁粉刺，可以促使铁粉刺在受到副磁铁球的吸附作用下可以摆动，从而提高其对废水中的颗粒物的吸附效果，通过在铁粉刺表面涂设有防锈漆，可以使得铁粉刺在长期的使用过程中不易被锈蚀，从而提高*铁粉刺的使用寿命。
(7)吸附球和内相变球框之间固定连接有弹性细绳，弹性细绳外端固定连接有多个均匀分布的筛分圆板，弹性细绳外端开凿有多个均匀分布的筛分孔，通过设置筛分圆板，可以在内相变球框收缩时，借助筛分圆板以及筛分孔对过氧化钠粉末进行筛分，减少其凝聚成团的可能性。
发明人 （段孝辉）
