申请日 20200424
公开（公告）日 20201201
IPC分类号 C02F9/08
摘要
本实用新型公开了一种环保式生活污水处理设备，涉及环保工程领域，包括初次沉淀池、隔油去浮池、曝气池和二次沉淀池；所述初次沉淀池顶部出水口通过水管与隔油去浮池顶部进水口连接；所述隔油去浮池底部出水口通过水管与曝气池底部进水口连接；所述曝气池顶部出水口通过水管与二次沉淀池顶部进水口连接；还包括过滤池和杀菌箱，所述二次沉淀池顶部出水口通过水管与过滤池顶部进水口连接，所述过滤池顶部出水口通过水管与杀菌箱顶部进水口连接。本实用新型通过对废水依次进行格栅过滤、初次沉淀、隔油去浮、曝气、二次沉淀、过滤和杀菌处理，通过三级过滤并杀菌，实现了废水的达标排放和重复利用，同时降低了外排水对环境的影响。
权利要求书

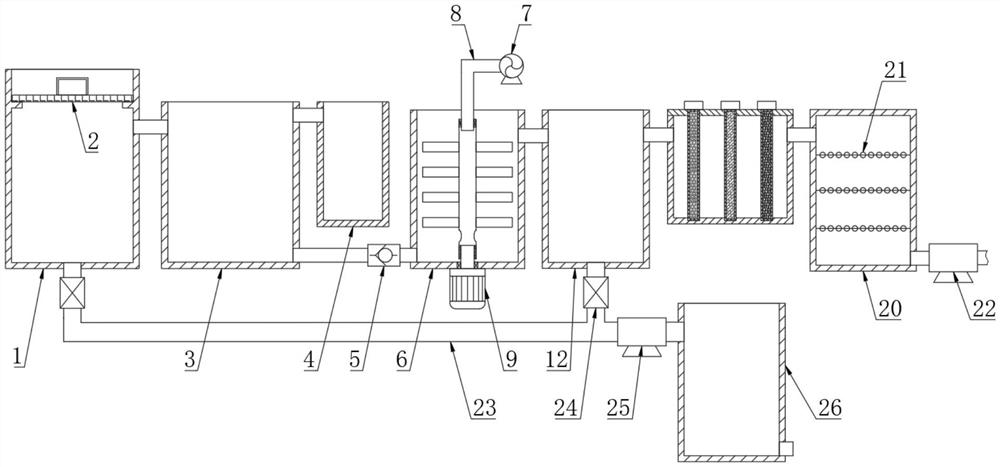

1.一种环保式生活污水处理设备，包括初次沉淀池(1)、隔油去浮池(3)、曝气池(6)和二次沉淀池(12)；其特征在于，所述初次沉淀池(1)顶部出水口通过水管与隔油去浮池(3)顶部进水口连接；所述隔油去浮池(3)顶部通过水管连接有浮油池(4)；所述隔油去浮池(3)底部出水口通过水管与曝气池(6)底部进水口连接；所述隔油去浮池(3)与曝气池(6)连接的水管上安装有单向电磁阀(5)；还包括有鼓风机(7)，鼓风机(7)出风端固定连接有注风管(8)，注风管(8)延伸至曝气池(6)内；所述曝气池(6)顶部出水口通过水管与二次沉淀池(12)顶部进水口连接；
还包括过滤池(13)和杀菌箱(20)，所述二次沉淀池(12)顶部出水口通过水管与过滤池(13)顶部进水口连接，所述过滤池(13)顶部出水口通过水管与杀菌箱(20)顶部进水口连接；所述过滤池(13)顶部设置有盖板(14)，所述过滤池(13)内竖直有三个钢丝网罩(16)，所述过滤池(13)内侧壁和底壁分别开设有与三个钢丝网罩(16)配合的凹槽，所述盖板(14)上开设有供三个钢丝网罩(16)穿过的开口；三个钢丝网罩(16)顶部分别固定连接挡板(15)，三个所述钢丝网罩(16)内依次填充有初级滤芯(17)、二级滤芯(18)和三级滤芯(19)；所述杀菌箱(20)内设置有若干防水紫外线灯(21)，所述杀菌箱(20)底部出水口通过水管连接有水泵(22)。
2.根据权利要求1所述的环保式生活污水处理设备，其特征在于，所述初次沉淀池(1)内顶部设置有凸缘，凸缘上方放置有栅格板(2)；所述栅格板(2)顶部设置有拉环。
3.根据权利要求1所述的环保式生活污水处理设备，其特征在于，所述初级滤芯(17)采用PP棉滤芯。
4.根据权利要求3所述的环保式生活污水处理设备，其特征在于，所述二级滤芯(18)采用离子交换树脂滤芯。
5.根据权利要求4所述的环保式生活污水处理设备，其特征在于，所述三级滤芯(19)采用颗粒活性炭。
6.根据权利要求1-5任一所述的环保式生活污水处理设备，其特征在于，所述曝气池(6)内中心位置设置有一根呈竖直设置的转管(10)，转管(10)侧壁固定连接有若干搅拌叶片(11)；所述曝气池(6)底部中心位置设置有减速电机(9)，减速电机(9)顶端电机轴穿过曝气池(6)底壁且通过密封轴承与曝气池(6)底壁转动连接，所述减速电机(9)电机轴顶端从转管(10)底端延伸至转管(10)内且通过密封圈与转管(10)固定连接。
7.根据权利要求6所述的环保式生活污水处理设备，其特征在于，所述注风管(8)从转管(10)顶端延伸至转管(10)内且通过密封轴承与转管(10)转动连接；所述转管(10)侧壁底部设置有通孔。
8.根据权利要求1-5任一所述的环保式生活污水处理设备，其特征在于，还包括污泥池(26)，污泥池(26)顶部进料口连接有排污管(23)，排污管(23)通过支管分别与初次沉淀池(1)和二次沉淀池(12)底壁连接，所述支管上分别安装有电磁阀(24)；所述排污管(23)靠近污泥池(26)的管段处安装有污泥泵(25)。
说明书
一种环保式生活污水处理设备
技术领域
本实用新型涉及环保工程领域，具体是一种环保式生活污水处理设备。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及生活企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。
生活污水在排放前需要进行处理，但在实际生活中，人们一般会直接将生活中产生的生活污水直接排放，特别在农村地区，很少有生活污水经过处理后再排放，这样会直接导致水土资源被污染；为了改善水土资源被污染的情况，也出现了一些生活污水处理设备，这些设备大多只能将生活污水简单过滤，对生活污水杀菌的效率和效果较差，难以实现生活污水的再利用，水资源浪费情况比较严重。
实用新型内容
本实用新型的目的在于提供一种环保式生活污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种环保式生活污水处理设备，包括初次沉淀池、隔油去浮池、曝气池和二次沉淀池；所述初次沉淀池顶部出水口通过水管与隔油去浮池顶部进水口连接；所述隔油去浮池顶部通过水管连接有浮油池；所述隔油去浮池底部出水口通过水管与曝气池底部进水口连接；所述隔油去浮池与曝气池连接的水管上安装有单向电磁阀；还包括有鼓风机，鼓风机出风端固定连接有注风管，注风管延伸至曝气池内；所述曝气池顶部出水口通过水管与二次沉淀池顶部进水口连接；还包括过滤池和杀菌箱，所述二次沉淀池顶部出水口通过水管与过滤池顶部进水口连接，所述过滤池顶部出水口通过水管与杀菌箱顶部进水口连接；所述过滤池顶部设置有盖板，所述过滤池内竖直有三个钢丝网罩，所述过滤池内侧壁和底壁分别开设有与三个钢丝网罩配合的凹槽，所述盖板上开设有供三个钢丝网罩穿过的开口；三个钢丝网罩顶部分别固定连接挡板，三个所述钢丝网罩内依次填充有初级滤芯、二级滤芯和三级滤芯；所述杀菌箱内设置有若干防水紫外线灯，所述杀菌箱底部出水口通过水管连接有水泵。
作为本实用新型进一步的方案：所述初次沉淀池内顶部设置有凸缘，凸缘上方放置有栅格板；所述栅格板顶部设置有拉环。
作为本实用新型再进一步的方案：所述初级滤芯采用PP棉滤芯。
作为本实用新型再进一步的方案：所述二级滤芯采用离子交换树脂滤芯。
作为本实用新型再进一步的方案：所述三级滤芯采用颗粒活性炭。
作为本实用新型再进一步的方案：所述曝气池内中心位置设置有一根呈竖直设置的转管，转管侧壁固定连接有若干搅拌叶片；所述曝气池底部中心位置设置有减速电机，减速电机顶端电机轴穿过曝气池底壁且通过密封轴承与曝气池底壁转动连接，所述减速电机电机轴顶端从转管底端延伸至转管内且通过密封圈与转管固定连接。
作为本实用新型再进一步的方案：所述注风管从转管顶端延伸至转管内且通过密封轴承与转管转动连接；所述转管侧壁底部设置有通孔。
作为本实用新型再进一步的方案：还包括污泥池，污泥池顶部进料口连接有排污管，排污管通过支管分别与初次沉淀池和二次沉淀池底壁连接，所述支管上分别安装有电磁阀；所述排污管靠近污泥池的管段处安装有污泥泵。
相较于现有技术，本实用新型的有益效果如下：
1、通过对废水依次进行格栅过滤、初次沉淀、隔油去浮、曝气、二次沉淀、过滤和杀菌处理，从而多方位对生活废水进行处理净化，处理效率高、处理效果好，通过三级过滤并杀菌，实现了废水的达标排放和重复利用，同时降低了外排水对环境的影响；
2、通过减速电机带动转管转动从而对曝气池内的水和污泥进行搅拌，使得废水和污泥接触更充分，提高氧气量，从而提高曝气效果；
3、转管侧壁底部设置有通孔，通过鼓风机向转管内注入空气，配合转管转动，空气分布更均匀，进一步提高曝气效果；
4、废水处理完成后，打开电磁阀即可通过污泥泵将初次沉淀池和二次沉淀池的沉淀物送入污泥池内，方便后续处理，更方便环保。
发明人 （仇静）
