申请日 2020.01.08
公开（公告）日 2020.12.01
IPC分类号 C02F9/04; C02F1/66
摘要
本实用新型公开了一种制绒清洗机的废水处理装置，涉及制绒设备技术领域。包括调和装置、加料装置和净化装置，所述调和装置的上表面固定安装有加料装置，所述调和装置的底部固定安装有净化装置。该制绒清洗机的废水处理装置，通过设置调和装置和净化装置，利用电机带动搅拌杆对废水与加料装置内所投入的调和液进行快速搅拌，使得废水得到有效的调节，配合净化盒内部的四个净化层对调和后的混合液进行逐级过滤，使得废水得到有效的净化，通过对废液进行高效的PH调和后再进行逐级净化，达到了净化效果好的优点，使得净化后的废液可达到工业用水标准，降低了废液对环境的污染。
权利要求书

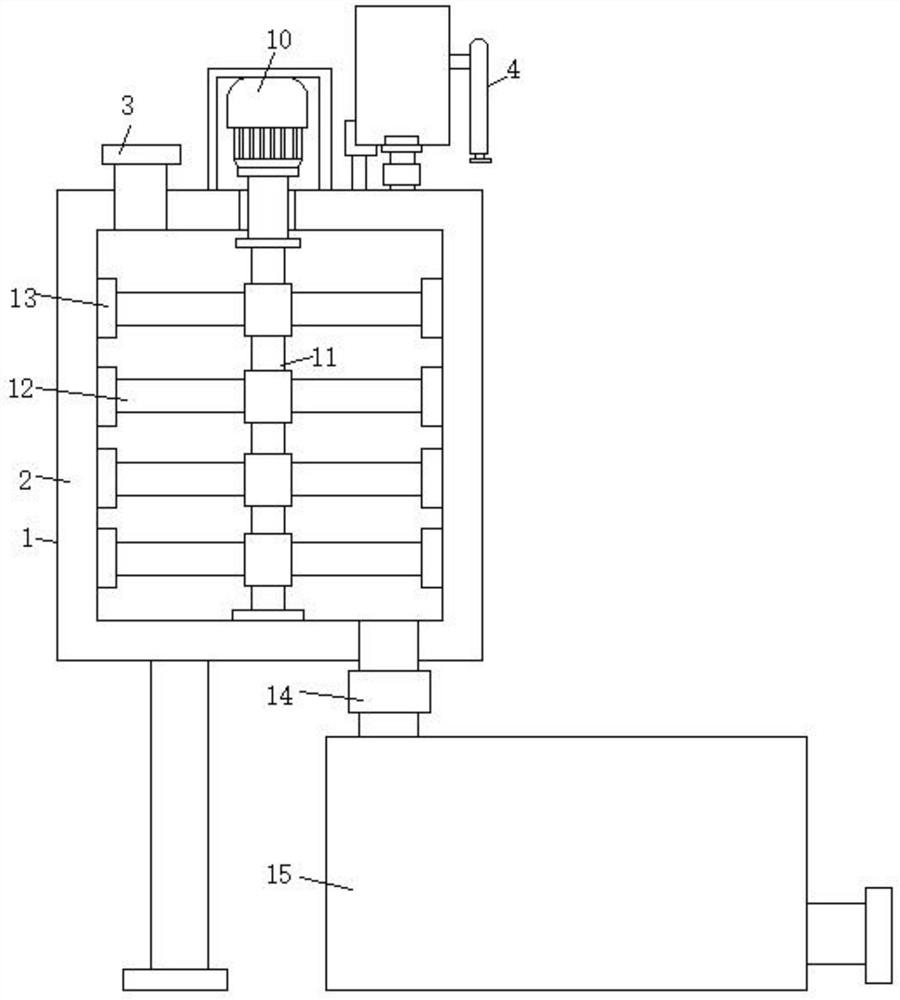

1.一种制绒清洗机的废水处理装置，包括调和装置(1)、加料装置(4)和净化装置(15)，其特征在于：所述调和装置(1)的上表面固定安装有加料装置(4)，所述调和装置(1)的底部固定安装有净化装置(15)；
所述调和装置(1)包括调和桶(2)，所述调和桶(2)的上表面固定进料管(3)，所述调和桶(2)的顶部固定安装防护罩，防护罩的内壁固定安装有电机(10)，所述电机(10)输出轴的底端固定安装有转轴(11)，所述转轴(11)位于调和桶(2)的内部且转轴(11)的底端通过轴承与调和桶(2)内壁的底部转动连接，所述转轴(11)的表面固定套接有搅拌杆(12)；
所述加料装置(4)包括加料管(5)，所述加料管(5)的底端固定安装有支架(6)，所述支架(6)的底端与调和桶(2)的顶部固定安装，所述加料管(5)的底端固定安装有进料阀(7)，所述进料阀(7)的输出口延伸至调和桶(2)的内部，所述加料管(5)的右侧面固定安装有回收管(8)，所述加料管(5)与回收管(8)相连通；
所述净化装置(15)包括净化盒(16)，所述净化盒(16)的顶部固定安装有连接阀(14)，所述连接阀(14)的顶端与调和桶(2)的底部相连通，所述净化盒(16)内壁的底部固定安装有四个放置板(22)，所述放置板(22)的内部活动插接有格栅板(17)，所述格栅板(17)的顶端延伸至净化盒(16)的上方，四个格栅板(17)的内部分别设置有第一净化层(18)、第二净化层(19)、第三净化层(20)和第四净化层(21)，所述净化盒(16)的右侧面固定安装有出料管(24)。
2.根据权利要求1所述的一种制绒清洗机的废水处理装置，其特征在于：所述搅拌杆(12)远离转轴(11)的一端固定连接有刮板(13)，所述刮板(13)远离搅拌杆(12)的一端与调和桶(2)的内壁抵触。
3.根据权利要求1所述的一种制绒清洗机的废水处理装置，其特征在于：所述回收管(8)底部的开口处活动插接有防腐蚀塞(9)。
4.根据权利要求1所述的一种制绒清洗机的废水处理装置，其特征在于：所述第一净化层(18)、第二净化层(19)、第三净化层(20)和第四净化层(21)的放置顺序为从左往右依次设置，所述第一净化层(18)为石棉瓦吸附层，所述第二净化层(19)为活性炭吸附层，所述第三净化层(20)为酸树脂过滤网，所述第四净化层(21)为碱树脂过滤网，第一净化层(18)、第二净化层(19)、第三净化层(20)和第四净化层(21)分别交错设置。
5.根据权利要求1所述的一种制绒清洗机的废水处理装置，其特征在于：所述格栅板(17)的顶部固定安装有拉环(23)，所述拉环(23)底部与净化盒(16)顶部之间设置有密封垫。
说明书
一种制绒清洗机的废水处理装置
技术领域
本实用新型涉及制绒设备技术领域，具体为一种制绒清洗机的废水处理装置。
背景技术
目前，硅材料大量用于日常生活之中，硅片的生产量也日趋增大，硅片在经过一系列的加工程序之后需要进行清洗制绒，清洗的目的是消除吸附在硅片表面的各类污染物。在制绒清洗的废水中主要存在硅表面的油渍和金属杂质，以及在制绒过程中放入多余的溶液。
现有技术中，制绒清洗工序中因用到HF、HNO3、KOH、HCl等酸碱污染物，制绒清洗废水的处理中仍存在这大量浪费，而且处理不完善，仅仅对废水进行了调解PH处理，达不到工业用水处理标准，对环境造成了极大的伤害，降低了企业生产效益。
公开于该背景技术部分的信息仅仅旨在加深对本实用新型的总体背景技术的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种制绒清洗机的废水处理装置，具备净化效果好的优点，解决了净化效果差的问题。
(二)技术方案
为实现上述净化效果好的目的，本实用新型提供如下技术方案：一种制绒清洗机的废水处理装置，包括调和装置、加料装置和净化装置，所述调和装置的上表面固定安装有加料装置，所述调和装置的底部固定安装有净化装置；
所述调和装置包括调和桶，所述调和桶的上表面固定进料管，所述调和桶的顶部固定安装防护罩，防护罩的内壁固定安装有电机，所述电机输出轴的底端固定安装有转轴，所述转轴位于调和桶的内部且转轴的底端通过轴承与调和桶内壁的底部转动连接，所述转轴的表面固定套接有搅拌杆；
所述加料装置包括加料管，所述加料管的底端固定安装有支架，所述支架的底端与调和桶的顶部固定安装，所述加料管的底端固定安装有进料阀，所述进料阀的输出口延伸至调和桶的内部，所述加料管的右侧面固定安装有回收管，所述加料管与回收管相连通；
所述净化装置包括净化盒，所述净化盒的顶部固定安装有连接阀，所述连接阀的顶端与调和桶的底部相连通，所述净化盒内壁的底部固定安装有四个放置板，所述放置板的内部活动插接有格栅板，所述格栅板的顶端延伸至净化盒的上方，四个格栅板的内部分别设置有第一净化层、第二净化层、第三净化层和第四净化层，所述净化盒的右侧面固定安装有出料管。
作为本实用新型的一种优选技术方案，所述搅拌杆远离转轴的一端固定连接有刮板，所述刮板远离搅拌杆的一端与调和桶的内壁抵触。
作为本实用新型的一种优选技术方案，所述回收管底部的开口处活动插接有防腐蚀塞。
作为本实用新型的一种优选技术方案，所述第一净化层、第二净化层、第三净化层和第四净化层的放置顺序为从左往右依次设置，所述第一净化层为石棉瓦吸附层，所述第二净化层为活性炭吸附层，所述第三净化层为酸树脂过滤网，所述第四净化层为碱树脂过滤网，第一净化层、第二净化层、第三净化层和第四净化层分别交错设置。
作为本实用新型的一种优选技术方案，所述格栅板的顶部固定安装有拉环，所述拉环底部与净化盒顶部之间设置有密封垫。
(三)有益效果
与现有技术相比，本实用新型提供了一种制绒清洗机的废水处理装置，具备以下有益效果：
1、该制绒清洗机的废水处理装置，通过设置调和装置和净化装置，利用电机带动搅拌杆对废水与加料装置内所投入的调和液进行快速搅拌，使得废水得到有效的调节，配合净化盒内部的四个净化层对调和后的混合液进行逐级过滤，使得废水得到有效的净化，通过对废液进行高效的PH调和后再进行逐级净化，达到了净化效果好的优点，使得净化后的废液可达到工业用水标准，降低了废液对环境的污染。
2、该制绒清洗机的废水处理装置，通过设置加料装置，利用回收管可对高于水位线的溶液进行回收，使得调和液的每次都可以等量加料，从而保证了废水与调和液所形成混合液体的PH值能稳定在标准区间内，避免了因PH值远超标准区间导致排出液对环境造成大量污染的情况，从而降低了废液对环境的污染，从而进一步提高了净化效果。
发明人 （崔羽;李钊;）
