申请日 20200227
公开（公告）日 20201201
IPC分类号 C02F9/02
摘要
本实用新型公开了一种防堵塞的废水处理装置，包括底座和装置主体，所述装置主体的一侧从下至上依次固定安装有粉碎电机和搅拌电机，所述粉碎电机的输出端固定连接有粉碎轴，所述搅拌电机的输出端固定连接有搅拌轴，所述装置主体内部设置有第一过滤网和第二过滤网，所述装置主体的另一侧固定安装有振动电机。本实用新型通过第一过滤网和第二过滤网的设置，能够对废水中的杂质进行层层过滤，通过粉碎电机和粉碎轴的设计，能够对较大杂物进行粉碎，防止阻塞第一过滤网，通过搅拌电机和搅拌轴的设计，能够对废水进行搅拌，防止废水中的沉淀物积累到过滤网上，通过振动电机的设置，能够将过滤网上的杂质抖掉，有效防止装置堵塞。
权利要求书

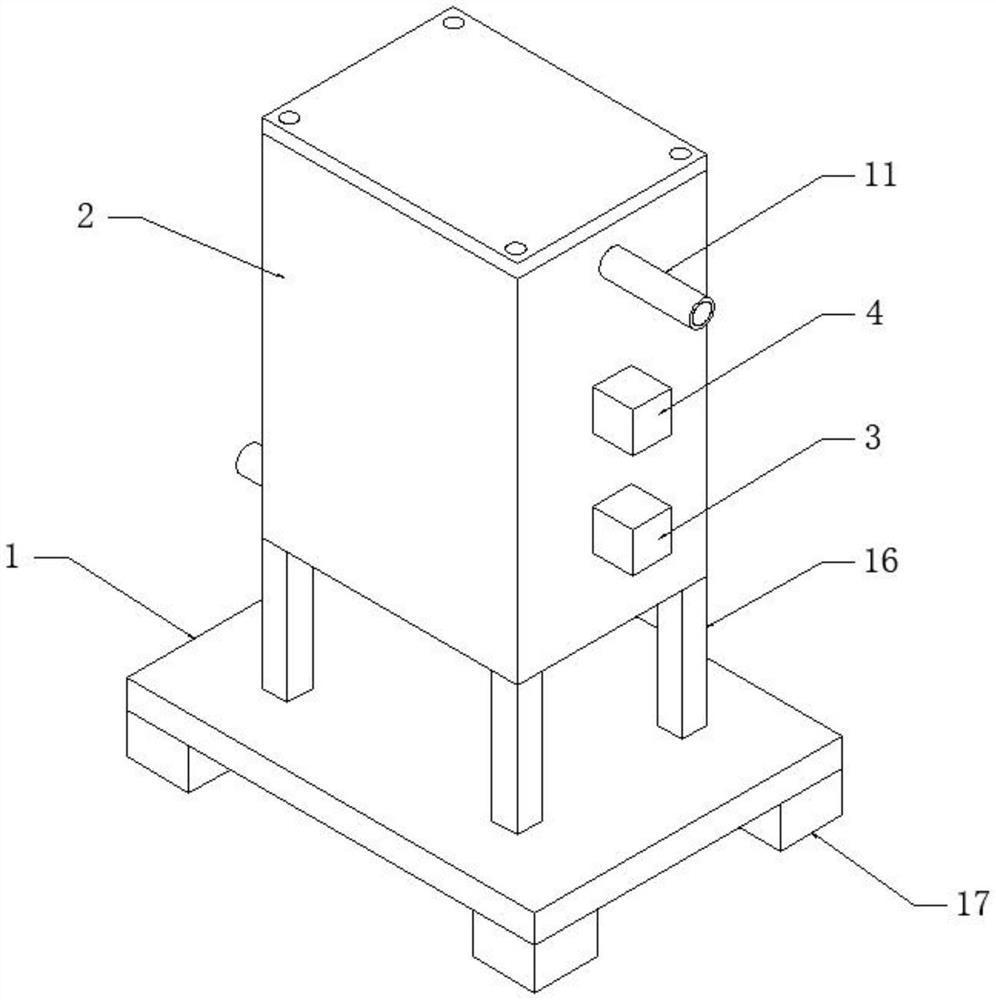

1.一种防堵塞的废水处理装置，包括底座(1)和装置主体(2)，其特征在于：所述底座(1)的顶部固定安装有装置主体(2)，所述装置主体(2)的一侧从下至上依次固定安装有粉碎电机(3)和搅拌电机(4)，所述粉碎电机(3)的输出端固定连接有粉碎轴(5)，所述搅拌电机(4)的输出端固定连接有搅拌轴(6)，所述粉碎轴(5)和搅拌轴(6)均延伸至装置主体(2)的内部，所述装置主体(2)内部位于粉碎轴(5)和搅拌轴(6)固定安装有第一过滤网(7)，所述装置主体(2)内部位于搅拌轴(6)的上方固定安装有第二过滤网(8)，所述装置主体(2)的另一侧固定安装有振动电机(9)。
2.根据权利要求1所述的一种防堵塞的废水处理装置，其特征在于：所述装置主体(2)一侧的底部设置有进水管(10)，所述装置主体(2)另一侧的顶部设置有出水管(11)。
3.根据权利要求1所述的一种防堵塞的废水处理装置，其特征在于：所述装置主体(2)的底部设置有排污口(12)，所述排污口(12)的底部设置有密封盖(13)。
4.根据权利要求1所述的一种防堵塞的废水处理装置，其特征在于：所述粉碎轴(5)的表面固定安装有若干粉碎刀片(14)，所述搅拌轴(6)的表面固定安装有若干搅拌叶片(15)。
5.根据权利要求1所述的一种防堵塞的废水处理装置，其特征在于：所述装置主体(2)底部的四角处均固定安装有支撑柱(16)。
6.根据权利要求1所述的一种防堵塞的废水处理装置，其特征在于：所述底座(1)底部的四角处均固定安装有支撑块(17)。
说明书
一种防堵塞的废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种防堵塞的废水处理装置。
背景技术
废水(wastewater)是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
目前，在废水处理中需要使用废水处理装置，由于废水中含有较大杂质，容易造成装置的阻塞，因此，需要一种防堵塞的废水处理装置。
实用新型内容
本实用新型的目的在于提供一种防堵塞的废水处理装置以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防堵塞的废水处理装置，包括底座和装置主体，所述底座的顶部固定安装有装置主体，所述装置主体的一侧从下至上依次固定安装有粉碎电机和搅拌电机，所述粉碎电机的输出端固定连接有粉碎轴，所述搅拌电机的输出端固定连接有搅拌轴，所述粉碎轴和搅拌轴均延伸至装置主体的内部，所述装置主体内部位于粉碎轴和搅拌轴固定安装有第一过滤网，所述装置主体内部位于搅拌轴的上方固定安装有第二过滤网，所述装置主体的另一侧固定安装有振动电机。
优选的，所述装置主体一侧的底部设置有进水管，所述装置主体另一侧的顶部设置有出水管。
优选的，所述装置主体的底部设置有排污口，所述排污口的底部设置有密封盖。
优选的，所述粉碎轴的表面固定安装有若干粉碎刀片，所述搅拌轴的表面固定安装有若干搅拌叶片。
优选的，所述装置主体底部的四角处均固定安装有支撑柱。
优选的，所述底座底部的四角处均固定安装有支撑块。
与现有技术相比，本实用新型的有益效果是：
1、通过第一过滤网和第二过滤网的设置，能够对废水中的杂质进行层层过滤，通过粉碎电机和粉碎轴的设计，能够对较大杂物进行粉碎，防止阻塞第一过滤网，通过搅拌电机和搅拌轴的设计，能够对废水进行搅拌，防止废水中的沉淀物积累到过滤网上，从而防止过滤网堵塞。
2、通过振动电机的设置，能够将过滤网上的杂质抖掉，从而能够有效防止装置堵塞。
发明人 （王亚敏）
