申请日 20200914
公开（公告）日 20201201
IPC分类号 G01N33/18; G01N1/10
摘要
本发明涉及废水排放设备相关领域，尤其是一种检测废水酸碱度的设备，包括机身，所述机身内左侧设置有开口朝左的入水口，所述入水口与外界连接处设置有第一液压阀，所述机身内设置有工作腔，所述工作腔下侧设置有开口朝下的出水口，所述工作腔内设置有取样装置，所述取样装置可以间歇性的对废水取样，所述取样装置上侧设置有检测装置，所述检测装置根据试纸板探测的结果向废水中添加酸碱中和剂，并在酸碱度达标后开阀放水。
权利要求书

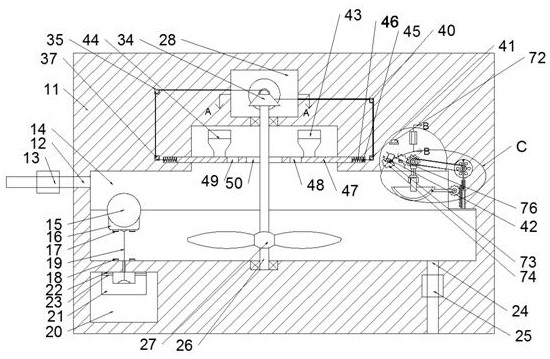

1.一种检测废水酸碱度的设备，包括机身，其特征在于：所述机身内左侧设置有开口朝左的入水口，所述入水口与外界连接处设置有第一液压阀，所述机身内设置有工作腔，所述工作腔下侧设置有开口朝下的出水口，所述出水口与外界连接处设置有第二液压阀，所述工作腔下侧设置有第一滑动腔，所述第一滑动腔内可上下滑动的设置有第一滑块，所述第一滑块上端壁固定设置有第一继电器，所述第一滑动腔上端壁固定设置有第二继电器，所述工作腔内设置有浮球，所述浮球下侧固定设置有底板，所述底板下端壁固定设置有第三继电器，所述工作腔下端壁上固定设置有第四继电器，所述底板下端壁与所述第一滑块的上端壁之间固定设置有第一拉绳，所述第三继电器和所述第四继电器可以控制所述第一液压阀的开启，所述第二继电器和所述第一继电器控制所述第一液压阀的关闭，所述工作腔上侧设置有转动腔，所述转动腔内可转动的设置有第一转轴，所述机身内的所述第一转轴表面固定设置有第一电机，所述第一转轴最前端的表面固定设置有第一锥齿轮，所述第一转轴上固定设置有第二拉绳和第三拉绳，所述转动腔左侧设置有第一定滑轮和第二定滑轮，所述转动腔右侧设置有第三定滑轮和第四定滑轮，所述工作腔内设置有左右对称的第二滑动腔，所述第二滑动腔内可左右滑动的设置有滑动板，所述滑动板内上下贯穿的设置有第一通孔、第二通孔和第三通孔，所述滑动板两侧端壁与所述第二滑动腔之间固定设置有弹簧，所述第二拉绳通过所述第一定滑轮和所述第二定滑轮的方向变化后伸入所述弹簧内固定于所述滑动板的左端，所述第三拉绳通过所述第三定滑轮和所述第四定滑轮的变化方向后伸入所述弹簧内固定于所述滑动板的右端壁上，所述滑动板上方设置有酸性中和罐和碱性中和罐，所述第三通孔可转动的设置有第二转轴，所述第二转轴表面固定设置有搅拌轮，所述第二转轴上端伸入所述转动腔内，所述第二转轴上端表面固定设置有第二锥齿轮，所述第二锥齿轮与所述第一锥齿轮相互啮合，所述工作腔右侧可转动的设置有第一连杆，所述第一连杆表面固定设置有第一皮带轮和取样装置，所述取样装置可以间歇性的对废水取样，所述第一连杆左侧可转动的设置有第三转轴，所述第三转轴表面固定设置有第二皮带轮、第一齿轮和夹持器，所述夹持器末端夹持有试纸板，所述第三转轴上侧设置有检测装置，所述检测装置根据所述试纸板探测的结果向废水中添加酸碱中和剂，并在酸碱度达标后开阀放水。
2.如权利要求1所述一种检测废水酸碱度的设备，其特征在于：所述取样装置包括可转动的设置于所述工作腔右侧的第四转轴，所述第四转轴上固定设置有第二连杆和第二齿轮，所述第二连杆左端固定设置有收集皿，所述第四转轴右侧固定设置有左右对称的滑轨，所述滑轨内可上下滑动的设置有第二滑块，所述第二滑块左侧端壁上固定设置有齿条，所述齿条可与所述第二齿轮配合，所述第二滑块上侧可转动的设置有第五转轴，所述第五转轴表面固定设置有第一皮带轮和转轮，所述第一皮带轮和所述第二皮带轮通过所述第一皮带传动连接，所述转轮端面上铰接连接设置有第一连杆，所述第一连杆末端铰接连接设置于所述第二滑块上。
3.如权利要求1所述一种检测废水酸碱度的设备，其特征在于：所述检测装置包括可转动的设置于所述第三转轴左侧的第六转轴，所述第六转轴表面固定设置有第一不完全齿轮,和第二电机，所述第六转轴左侧可转动的设置有第七转轴，所述第七转轴表面固定设置有第三皮带轮和第三齿轮，所述第三转轴前侧设置有开口朝后的收集腔，所述收集腔后侧设置有开口朝下的存放腔，所述存放腔内设置有若干个备用试纸板，位于最底下的所述备用试纸板后侧接触设置有推块，所述推块后侧设置有开口朝前的第三滑动腔，所述第三滑动腔内可前后滑动的设置有齿轮移动块，所述齿轮移动块前端壁与所述推块固定连接，所述齿轮移动块内可转动的设置有第八转轴，所述第八转轴表面固定设置有第四皮带轮和第二不完全齿轮，所述第四皮带轮与所述第三皮带轮通过第二皮带传动连接，所述第二不完全齿轮可与所述齿轮移动块内壁的齿纹配合，所述试纸板左侧固定设置有检测器。
说明书
一种检测废水酸碱度的设备
技术领域
本发明涉及冰箱相关领域，尤其是一种检测废水酸碱度的设备。
背景技术
很多工厂的生产过程中需要运用到水或会产生水，因此具有污染性的废水处理是个非常值得讨论的问题，废水中含有污染性物质后可能会使水的酸碱度发生变化，这样的水不能直接排放到自然环境中，因此有必要设计一种能够检测并中和废水中酸碱性的设备。
发明内容
本发明的目的在于提供一种检测废水酸碱度的设备，能够克服现有技术的上述缺陷，从而提高设备的实用性。
本发明解决其技术问题所采用的技术方案是：本发明的一种检测废水酸碱度的设备，包括机身，所述机身内左侧设置有开口朝左的入水口，所述入水口与外界连接处设置有第一液压阀，所述机身内设置有工作腔，所述工作腔下侧设置有开口朝下的出水口，所述出水口与外界连接处设置有第二液压阀，所述工作腔下侧设置有第一滑动腔，所述第一滑动腔内可上下滑动的设置有第一滑块，所述第一滑块上端壁固定设置有第一继电器，所述第一滑动腔上端壁固定设置有第二继电器，所述工作腔内设置有浮球，所述浮球下侧固定设置有底板，所述底板下端壁固定设置有第三继电器，所述工作腔下端壁上固定设置有第四继电器，所述底板下端壁与所述第一滑块的上端壁之间固定设置有第一拉绳，所述第三继电器和所述第四继电器可以控制所述第一液压阀的开启，所述第二继电器和所述第一继电器控制所述第一液压阀的关闭，所述工作腔上侧设置有转动腔，所述转动腔内可转动的设置有第一转轴，所述机身内的所述第一转轴表面固定设置有第一电机，所述第一转轴最前端的表面固定设置有第一锥齿轮，所述第一转轴上固定设置有第二拉绳和第三拉绳，所述转动腔左侧设置有第一定滑轮和第二定滑轮，所述转动腔右侧设置有第三定滑轮和第四定滑轮，所述工作腔内设置有左右对称的第二滑动腔，所述第二滑动腔内可左右滑动的设置有滑动板，所述滑动板内上下贯穿的设置有第一通孔、第二通孔和第三通孔，所述滑动板两侧端壁与所述第二滑动腔之间固定设置有弹簧，所述第二拉绳通过所述第一定滑轮和所述第二定滑轮的方向变化后伸入所述弹簧内固定于所述滑动板的左端，所述第三拉绳通过所述第三定滑轮和所述第四定滑轮的变化方向后伸入所述弹簧内固定于所述滑动板的右端壁上，所述滑动板上方设置有酸性中和罐和碱性中和罐，所述第三通孔可转动的设置有第二转轴，所述第二转轴表面固定设置有搅拌轮，所述第二转轴上端伸入所述转动腔内，所述第二转轴上端表面固定设置有第二锥齿轮，所述第二锥齿轮与所述第一锥齿轮相互啮合，所述工作腔右侧可转动的设置有第一连杆，所述第一连杆表面固定设置有第一皮带轮和取样装置，所述取样装置可以间歇性的对废水取样，所述第一连杆左侧可转动的设置有第三转轴，所述第三转轴表面固定设置有第二皮带轮、第一齿轮和夹持器，所述夹持器末端夹持有试纸板，所述第三转轴上侧设置有检测装置，所述检测装置根据所述试纸板探测的结果向废水中添加酸碱中和剂，并在酸碱度达标后开阀放水。
进一步地，所述取样装置包括可转动的设置于所述工作腔右侧的第四转轴，所述第四转轴上固定设置有第二连杆和第二齿轮，所述第二连杆左端固定设置有收集皿，所述第四转轴右侧固定设置有左右对称的滑轨，所述滑轨内可上下滑动的设置有第二滑块，所述第二滑块左侧端壁上固定设置有齿条，所述齿条可与所述第二齿轮配合，所述第二滑块上侧可转动的设置有第五转轴，所述第五转轴表面固定设置有第一皮带轮和转轮，所述第一皮带轮和所述第二皮带轮通过所述第一皮带传动连接，所述转轮端面上铰接连接设置有第一连杆，所述第一连杆末端铰接连接设置于所述第二滑块上。
进一步地，所述检测装置包括可转动的设置于所述第三转轴左侧的第六转轴，所述第六转轴表面固定设置有第一不完全齿轮,和第二电机，所述第六转轴左侧可转动的设置有第七转轴，所述第七转轴表面固定设置有第三皮带轮和第三齿轮，所述第三转轴前侧设置有开口朝后的收集腔，所述收集腔后侧设置有开口朝下的存放腔，所述存放腔内设置有若干个备用试纸板，位于最底下的所述备用试纸板后侧接触设置有推块，所述推块后侧设置有开口朝前的第三滑动腔，所述第三滑动腔内可前后滑动的设置有齿轮移动块，所述齿轮移动块前端壁与所述推块固定连接，所述齿轮移动块内可转动的设置有第八转轴，所述第八转轴表面固定设置有第四皮带轮和第二不完全齿轮，所述第四皮带轮与所述第三皮带轮通过第二皮带传动连接，所述第二不完全齿轮可与所述齿轮移动块内壁的齿纹配合，所述试纸板左侧固定设置有检测器。
本发明的有益效果 ：本发明提供的一种检测废水酸碱度的设备，能够实现定量检测废水，并从废水中取样，检测其中的酸碱程度，同时根据不同情况向废水中添加酸碱中和剂进行中和，中和后继续检测，直到达到排放标准后才可排放，并重新收入新的废水进行检测操作。
发明人 （杨维季）
