申请日 20200915
公开（公告）日 20201201
IPC分类号 B01F15/04; B01F15/00; C02F1/66
摘要
本发明公开了一种工业废水处理用中和液体混入装置，包括主横向外壳和设置在主横向外壳顶部中心的主纵向外壳。本发明能够通过齿轮旋转，对废水流动量和中和液体流动量进行控制，通过控制齿轮组啮合式旋转机构中两个齿轮分度圆的比例，进而控制控制齿轮组啮合式旋转机构中两个齿轮旋转速度比，通过控制旋转速度比，进而控制两螺纹板的旋转速度，由于两螺纹板中的螺纹结构一致，所以旋转速度比能够直接影响两螺纹板的旋转速度，通过将两齿轮分度圆的比例控制与液体和废水的排放比例相同，从而使得废水和中和液体的混合比例达到符合要求，同时，由于两排放部位并不接触，所以能够通过旋转主旋转板，在不影响控制比例的前提下，对排放速度进行控制。
权利要求书

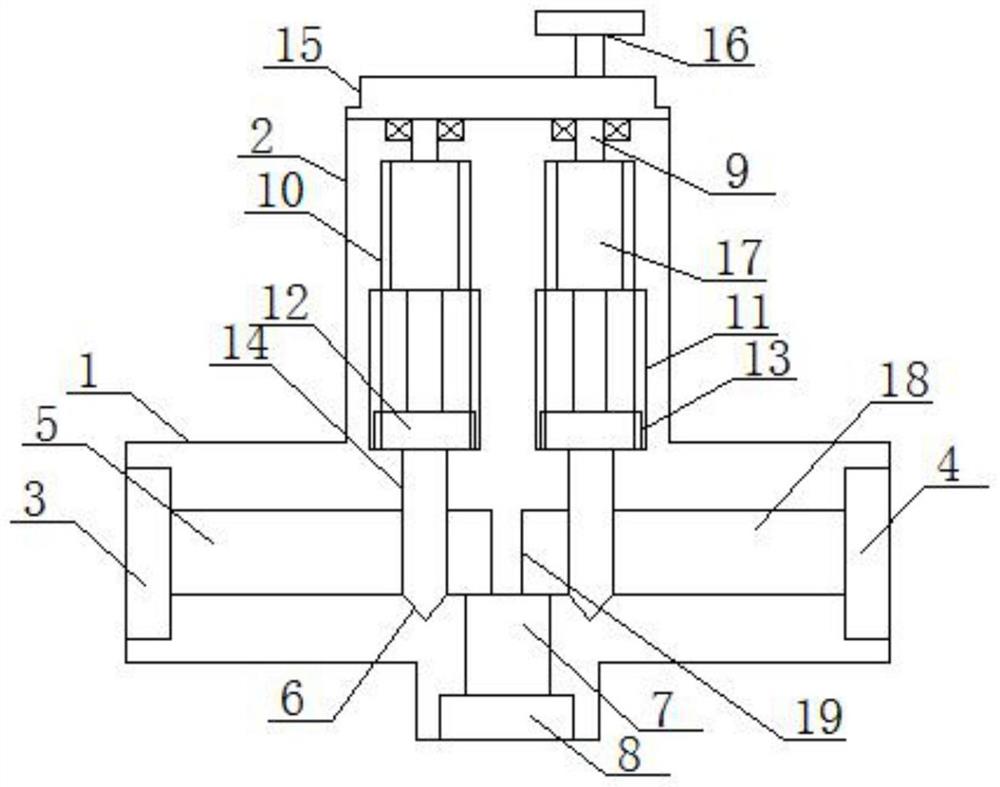

1.一种工业废水处理用中和液体混入装置，包括主横向外壳(1)和设置在主横向外壳(1)顶部中心的主纵向外壳(2)，其特征在于：所述主横向外壳(1)的两端面中心分别设有第一进液端口(3)和第二进液端口(4)，所述第一进液端口(3)和第二进液端口(4)在朝向内部的一端分别设有第一排放孔(5)和第二排放孔(18)，且所述第一排放孔(5)和第二排放孔(18)之间设有一分离两端面的阻隔板结构(19)，所述第一排放孔(5)和第二排放孔(18)在对立端面的下方设有一纵向的第三排放孔(7)，且所述第三排放孔(7)的顶部与第一排放孔(5)和第二排放孔(18)的对立端底部连通，所述第三排放孔(7)的底部设有一连通外界空间的第一排放端口(8)，所述主纵向外壳(2)的顶部安装一齿轮组啮合式旋转机构(15)，所述齿轮组啮合式旋转机构(15)的一侧顶端安装一主旋转板(16)，所述主纵向外壳(2)的内部在位于所述第一排放孔(5)和第二排放孔(18)的上方空间分别设有一主部件安装空间(10)，两所述主部件安装空间(10)的底部分别设有一主螺纹区间(11)，两所述主螺纹区间(11)的内部通过侧面的主螺纹结构(13)安放有螺纹板(12)，两所述螺纹板(12)的底部分别安装一主阀板(14)，两所述主阀板(14)的板体贯穿主横向外壳(1)的顶部结构、且分别延伸至第一排放孔(5)和第二排放孔(18)的内部，所述主横向外壳(1)在位于所述第一排放孔(5)和第二排放孔(18)的底部结构上分别设有一内凹的阀板槽(6)，且两所述阀板槽(6)分别位于两所述主阀板(14)的正下方，所述齿轮组啮合式旋转机构(15)底部的两旋转部位分别安装一主旋转轴(9)，且两主旋转轴(9)的轴体分别延伸至两主部件安装空间(10)的内部，两所述主旋转轴(9)在位于两主部件安装空间(10)内部的底端分别安装一旋转伸缩式连接机构(17)，两所述旋转伸缩式连接机构(17)的底端分别于两螺纹板(12)的上表面中部固定连接。
2.根据权利要求1所述的一种工业废水处理用中和液体混入装置，其特征在于：所述齿轮组啮合式旋转机构(15)包括齿轮组啮合式旋转机构用外壳(151)、齿轮组啮合式旋转机构用连接板结构(152)、齿轮组啮合式旋转机构用齿轮安装空间(153)、齿轮组啮合式旋转机构用第一旋转轴(154)、齿轮组啮合式旋转机构用第二旋转轴(155)、齿轮组啮合式旋转机构用第一齿轮(156)、齿轮组啮合式旋转机构用第二齿轮(157)、齿轮组啮合式旋转机构用第一安装槽(158)、齿轮组啮合式旋转机构用第二安装槽(159)、齿轮组啮合式旋转机构用旋转安装板(1510)和齿轮组啮合式旋转机构用第三安装槽(1511)。
3.根据权利要求2所述的一种工业废水处理用中和液体混入装置，其特征在于：所述齿轮组啮合式旋转机构用外壳(151)的侧面底部设有一体式结构的齿轮组啮合式旋转机构用连接板结构(152)，所述齿轮组啮合式旋转机构用外壳(151)底部中心设有齿轮组啮合式旋转机构用齿轮安装空间(153)，所述齿轮组啮合式旋转机构用外壳(151)的顶部结构中通过轴承安装有齿轮组啮合式旋转机构用第一旋转轴(154)和齿轮组啮合式旋转机构用第二旋转轴(155)，所述齿轮组啮合式旋转机构用第一旋转轴(154)和齿轮组啮合式旋转机构用第二旋转轴(155)的底端分别安装有齿轮组啮合式旋转机构用第一齿轮(156)和齿轮组啮合式旋转机构用第二齿轮(157)，所述齿轮组啮合式旋转机构用第一齿轮(156)和齿轮组啮合式旋转机构用第二齿轮(157)的底部中心分别设有内凹的齿轮组啮合式旋转机构用第一安装槽(158)和齿轮组啮合式旋转机构用第二安装槽(159)，所述齿轮组啮合式旋转机构用第一旋转轴(154)的顶端安装一齿轮组啮合式旋转机构用旋转安装板(1510)，所述齿轮组啮合式旋转机构用旋转安装板(1510)的上表面中心设有内凹的齿轮组啮合式旋转机构用第三安装槽(1511)。
4.根据权利要求3所述的一种工业废水处理用中和液体混入装置，其特征在于：所述齿轮组啮合式旋转机构用连接板结构(152)通过螺栓安装在主纵向外壳(2)的顶部。
5.根据权利要求3所述的一种工业废水处理用中和液体混入装置，其特征在于：所述齿轮组啮合式旋转机构用第一安装槽(158)、齿轮组啮合式旋转机构用第二安装槽(159)和齿轮组啮合式旋转机构用第三安装槽(1511)的内部分别安装有两主旋转轴(9)的顶部轴体和主旋转板(16)底部的旋转部位。
6.根据权利要求1所述的一种工业废水处理用中和液体混入装置，其特征在于：所述旋转伸缩式连接机构(17)包括旋转伸缩式连接机构用空心杆(171)、旋转伸缩式连接机构用杆体安装槽(172)、旋转伸缩式连接机构用伸缩空间(173)、旋转伸缩式连接机构用杆孔(174)、旋转伸缩式连接机构用活动板(175)、旋转伸缩式连接机构用伸缩杆(176)和旋转伸缩式连接机构用连接板(177)。
7.根据权利要求6所述的一种工业废水处理用中和液体混入装置，其特征在于：所述旋转伸缩式连接机构用空心杆(171)的一端中心设有旋转伸缩式连接机构用杆体安装槽(172)，所述旋转伸缩式连接机构用空心杆(171)内部中心设有旋转伸缩式连接机构用伸缩空间(173)，所述旋转伸缩式连接机构用空心杆(171)的另一端中心设有连通外界空间和旋转伸缩式连接机构用伸缩空间(173)一端面的旋转伸缩式连接机构用杆孔(174)，所述旋转伸缩式连接机构用伸缩空间(173)的内部安放一旋转伸缩式连接机构用活动板(175)，所述旋转伸缩式连接机构用活动板(175)的一端面中心安装一旋转伸缩式连接机构用伸缩杆(176)，所述旋转伸缩式连接机构用伸缩杆(176)的杆体贯穿旋转伸缩式连接机构用杆孔(174)，且所述旋转伸缩式连接机构用伸缩杆(176)在位于外部的一端安装一旋转伸缩式连接机构用连接板(177)。
8.根据权利要求7所述的一种工业废水处理用中和液体混入装置，其特征在于：所述旋转伸缩式连接机构用伸缩空间(173)横截面的结构外形与旋转伸缩式连接机构用活动板(175)横截面的结构外形一致、均为多边形结构。
9.根据权利要求7所述的一种工业废水处理用中和液体混入装置，其特征在于：所述旋转伸缩式连接机构用杆体安装槽(172)的内部安装有主旋转轴(9)的底端轴体，所述旋转伸缩式连接机构用连接板(177)安装在螺纹板(12)的上表面中心。
说明书
一种工业废水处理用中和液体混入装置
技术领域
本发明涉及工业废水处理技术领域，具体为一种工业废水处理用中和液体混入装置。
背景技术
目前，工业废水在处理时，需要用到中和液体混合处理，但是现有的混入装置在进行对中和液体和废水的排放控制时，控制能力差，容易引起中和不足现象的发生。
发明内容
本发明的目的在于提供一种工业废水处理用中和液体混入装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水处理用中和液体混入装置，包括主横向外壳和设置在主横向外壳顶部中心的主纵向外壳，所述主横向外壳的两端面中心分别设有第一进液端口和第二进液端口，所述第一进液端口和第二进液端口在朝向内部的一端分别设有第一排放孔和第二排放孔，且所述第一排放孔和第二排放孔之间设有一分离两端面的阻隔板结构，所述第一排放孔和第二排放孔在对立端面的下方设有一纵向的第三排放孔，且所述第三排放孔的顶部与第一排放孔和第二排放孔的对立端底部连通，所述第三排放孔的底部设有一连通外界空间的第一排放端口，所述主纵向外壳的顶部安装一齿轮组啮合式旋转机构，所述齿轮组啮合式旋转机构的一侧顶端安装一主旋转板，所述主纵向外壳的内部在位于所述第一排放孔和第二排放孔的上方空间分别设有一主部件安装空间，两所述主部件安装空间的底部分别设有一主螺纹区间，两所述主螺纹区间的内部通过侧面的主螺纹结构安放有螺纹板，两所述螺纹板的底部分别安装一主阀板，两所述主阀板的板体贯穿主横向外壳的顶部结构、且分别延伸至第一排放孔和第二排放孔的内部，所述主横向外壳在位于所述第一排放孔和第二排放孔的底部结构上分别设有一内凹的阀板槽，且两所述阀板槽分别位于两所述主阀板的正下方，所述齿轮组啮合式旋转机构底部的两旋转部位分别安装一主旋转轴，且两主旋转轴的轴体分别延伸至两主部件安装空间的内部，两所述主旋转轴在位于两主部件安装空间内部的底端分别安装一旋转伸缩式连接机构，两所述旋转伸缩式连接机构的底端分别于两螺纹板的上表面中部固定连接。
进一步的，所述齿轮组啮合式旋转机构包括齿轮组啮合式旋转机构用外壳、齿轮组啮合式旋转机构用连接板结构、齿轮组啮合式旋转机构用齿轮安装空间、齿轮组啮合式旋转机构用第一旋转轴、齿轮组啮合式旋转机构用第二旋转轴、齿轮组啮合式旋转机构用第一齿轮、齿轮组啮合式旋转机构用第二齿轮、齿轮组啮合式旋转机构用第一安装槽、齿轮组啮合式旋转机构用第二安装槽、齿轮组啮合式旋转机构用旋转安装板和齿轮组啮合式旋转机构用第三安装槽。
进一步的，所述齿轮组啮合式旋转机构用外壳的侧面底部设有一体式结构的齿轮组啮合式旋转机构用连接板结构，所述齿轮组啮合式旋转机构用外壳底部中心设有齿轮组啮合式旋转机构用齿轮安装空间，所述齿轮组啮合式旋转机构用外壳的顶部结构中通过轴承安装有齿轮组啮合式旋转机构用第一旋转轴和齿轮组啮合式旋转机构用第二旋转轴，所述齿轮组啮合式旋转机构用第一旋转轴和齿轮组啮合式旋转机构用第二旋转轴的底端分别安装有齿轮组啮合式旋转机构用第一齿轮和齿轮组啮合式旋转机构用第二齿轮，所述齿轮组啮合式旋转机构用第一齿轮和齿轮组啮合式旋转机构用第二齿轮的底部中心分别设有内凹的齿轮组啮合式旋转机构用第一安装槽和齿轮组啮合式旋转机构用第二安装槽，所述齿轮组啮合式旋转机构用第一旋转轴的顶端安装一齿轮组啮合式旋转机构用旋转安装板，所述齿轮组啮合式旋转机构用旋转安装板的上表面中心设有内凹的齿轮组啮合式旋转机构用第三安装槽。
进一步的，所述齿轮组啮合式旋转机构用连接板结构通过螺栓安装在主纵向外壳的顶部。
进一步的，所述齿轮组啮合式旋转机构用第一安装槽、齿轮组啮合式旋转机构用第二安装槽和齿轮组啮合式旋转机构用第三安装槽的内部分别安装有两主旋转轴的顶部轴体和主旋转板底部的旋转部位。
进一步的，所述旋转伸缩式连接机构包括旋转伸缩式连接机构用空心杆、旋转伸缩式连接机构用杆体安装槽、旋转伸缩式连接机构用伸缩空间、旋转伸缩式连接机构用杆孔、旋转伸缩式连接机构用活动板、旋转伸缩式连接机构用伸缩杆和旋转伸缩式连接机构用连接板。
进一步的，所述旋转伸缩式连接机构用空心杆的一端中心设有旋转伸缩式连接机构用杆体安装槽，所述旋转伸缩式连接机构用空心杆内部中心设有旋转伸缩式连接机构用伸缩空间，所述旋转伸缩式连接机构用空心杆的另一端中心设有连通外界空间和旋转伸缩式连接机构用伸缩空间一端面的旋转伸缩式连接机构用杆孔，所述旋转伸缩式连接机构用伸缩空间的内部安放一旋转伸缩式连接机构用活动板，所述旋转伸缩式连接机构用活动板的一端面中心安装一旋转伸缩式连接机构用伸缩杆，所述旋转伸缩式连接机构用伸缩杆的杆体贯穿旋转伸缩式连接机构用杆孔，且所述旋转伸缩式连接机构用伸缩杆在位于外部的一端安装一旋转伸缩式连接机构用连接板。
进一步的，所述旋转伸缩式连接机构用伸缩空间横截面的结构外形与旋转伸缩式连接机构用活动板横截面的结构外形一致、均为多边形结构。
进一步的，所述旋转伸缩式连接机构用杆体安装槽的内部安装有主旋转轴的底端轴体，所述旋转伸缩式连接机构用连接板安装在螺纹板的上表面中心。
与现有技术相比，本发明的有益效果是：本发明能够通过齿轮旋转，对废水流动量和中和液体流动量进行控制，通过控制齿轮组啮合式旋转机构中两个齿轮分度圆的比例，进而控制控制齿轮组啮合式旋转机构中两个齿轮旋转速度比，通过控制旋转速度比，进而控制两螺纹板的旋转速度，由于两螺纹板中的螺纹结构一致，所以旋转速度比能够直接影响两螺纹板的旋转速度，通过将两齿轮分度圆的比例控制与液体和废水的排放比例相同，从而使得废水和中和液体的混合比例达到符合要求，同时，由于两排放部位并不接触，所以能够通过旋转主旋转板，在不影响控制比例的前提下，对排放速度进行控制。
发明人 （米铁山）
