申请日 2020.09.01
公开（公告）日 2020.12.01
IPC分类号 G01N33/18
摘要
本发明公开了一种工业废水用化学需氧量处理装置，涉及化学需氧量技术领域，为解决现有技术中的化学需氧量的检测周期较长，而且在针对污水检测时，水中的一些固体颗粒杂质可能会影响到氧量的消耗，导致检测结果出现偏差的问题。所述数据处理基座的一侧设置有计算操控台，所述数据处理基座的上方设置有需氧量检测筒，所述需氧量检测筒的底部设置有称重底盘，且称重底盘与需氧量检测筒通过卡槽连接，所述称重底盘与数据处理基座固定连接，所述需氧量检测筒的上方设置有组合筒盖，且组合筒盖与需氧量检测筒组合连接，所述需氧量检测筒的内部设置有耐热玻璃杯，所述耐热玻璃杯的底部设置有传感杯座，且传感杯座与耐热玻璃杯通过卡槽连接。
权利要求书

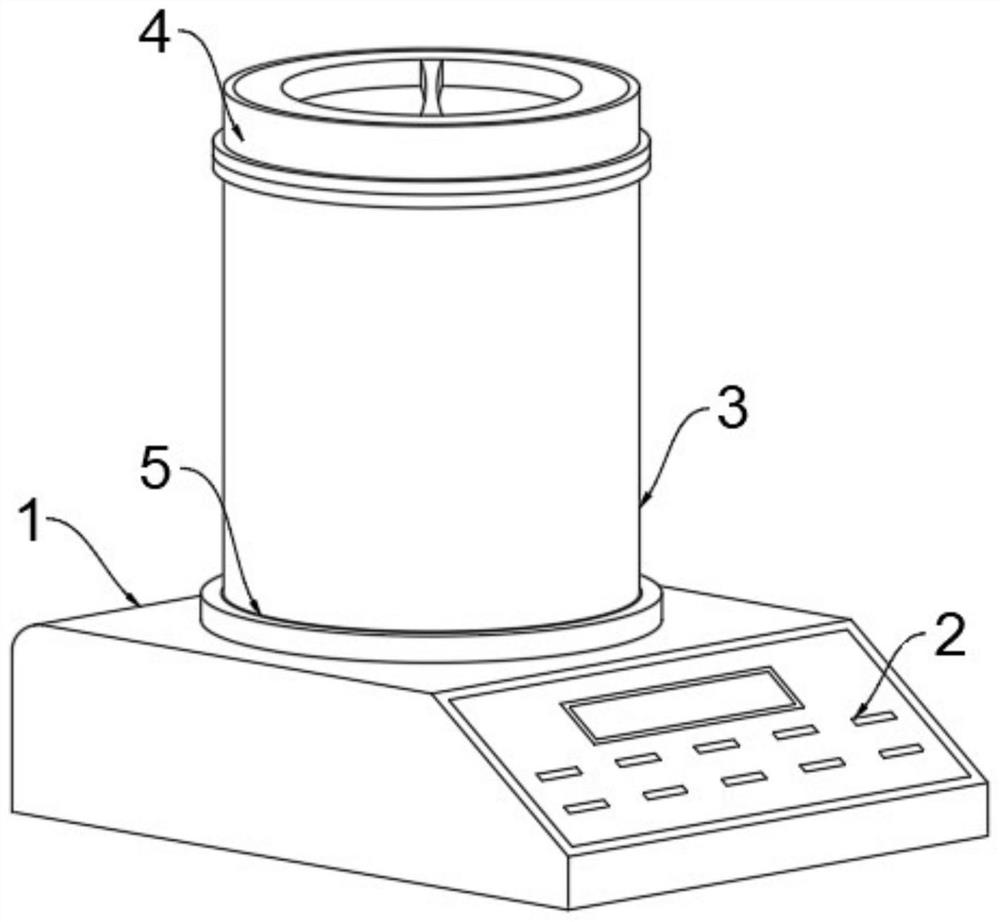

1.一种工业废水用化学需氧量处理装置，包括数据处理基座(1)，其特征在于：所述数据处理基座(1)的一侧设置有计算操控台(2)，所述数据处理基座(1)的上方设置有需氧量检测筒(3)，所述需氧量检测筒(3)的底部设置有称重底盘(5)，且称重底盘(5)与需氧量检测筒(3)通过卡槽连接，所述称重底盘(5)与数据处理基座(1)固定连接，所述需氧量检测筒(3)的上方设置有组合筒盖(4)，且组合筒盖(4)与需氧量检测筒(3)组合连接。
2.根据权利要求1所述的一种工业废水用化学需氧量处理装置，其特征在于：所述需氧量检测筒(3)的内部设置有耐热玻璃杯(6)，所述耐热玻璃杯(6)的底部设置有传感杯座(7)，且传感杯座(7)与耐热玻璃杯(6)通过卡槽连接。
3.根据权利要求2所述的一种工业废水用化学需氧量处理装置，其特征在于：所述传感杯座(7)的上方设置有液位检测杆(10)，且液位检测杆(10)与传感杯座(7)固定连接。
4.根据权利要求2所述的一种工业废水用化学需氧量处理装置，其特征在于：所述传感杯座(7)的顶部设置有密封套环(8)，所述密封套环(8)的内侧设置有硫酸浓度检测器(9)，且硫酸浓度检测器(9)的型号为WAK-SO4。
5.根据权利要求1所述的一种工业废水用化学需氧量处理装置，其特征在于：所述组合筒盖(4)的顶部设置有活动旋钮(14)，且活动旋钮(14)与组合筒盖(4)通过内螺纹转动连接，所述组合筒盖(4)的底部设置有密封块(13)，且密封块(13)与活动旋钮(14)固定连接。
6.根据权利要求1所述的一种工业废水用化学需氧量处理装置，其特征在于：所述组合筒盖(4)的下方设置有滤网卡盘(11)，所述滤网卡盘(11)的下方设置有双层颗粒滤网(12)。
7.根据权利要求1所述的一种工业废水用化学需氧量处理装置，其特征在于：所述需氧量检测筒(3)的内部设置有加热反应腔(16)，且加热反应腔(16)的内部设置有电加热环管(15)，所述电加热环管(15)的一侧设置有壳体隔热层(17)，且另一侧设置有金属导温层(18)。
说明书
一种工业废水用化学需氧量处理装置
技术领域
本发明涉及化学需氧量技术领域，具体为一种工业废水用化学需氧量处理装置。
背景技术
化学需氧量COD是以化学方法测量水样中需要被氧化的还原性物质的量。废水、废水处理厂出水和受污染的水中，能被强氧化剂氧化的物质(一般为有机物)的氧当量。在河流污染和工业废水性质的研究以及废水处理厂的运行管理中，它是一个重要的而且能较快测定的有机物污染参数，常以符号COD表示，一般测量化学需氧量所用的氧化剂为高锰酸钾或重铬酸钾，使用不同的氧化剂得出的数值也不同，因此需要注明检测方法。为了统一具有可比性，各国都有一定的监测标准。根据所加强氧化剂的不同，分别称为重铬酸钾耗氧量和高锰酸钾耗氧量。
但是，现有的化学需氧量的检测周期较长，而且在针对污水检测时，水中的一些固体颗粒杂质可能会影响到氧量的消耗，导致检测结果出现偏差；因此，不满足现有的需求，对此我们提出了一种工业废水用化学需氧量处理装置。
发明内容
本发明的目的在于提供一种工业废水用化学需氧量处理装置，以解决上述背景技术中提出的化学需氧量的检测周期较长，而且在针对污水检测时，水中的一些固体颗粒杂质可能会影响到氧量的消耗，导致检测结果出现偏差的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水用化学需氧量处理装置，包括数据处理基座，所述数据处理基座的一侧设置有计算操控台，所述数据处理基座的上方设置有需氧量检测筒，所述需氧量检测筒的底部设置有称重底盘，且称重底盘与需氧量检测筒通过卡槽连接，所述称重底盘与数据处理基座固定连接，所述需氧量检测筒的上方设置有组合筒盖，且组合筒盖与需氧量检测筒组合连接。
优选的，所述需氧量检测筒的内部设置有耐热玻璃杯，所述耐热玻璃杯的底部设置有传感杯座，且传感杯座与耐热玻璃杯通过卡槽连接。
优选的，所述传感杯座的上方设置有液位检测杆，且液位检测杆与传感杯座固定连接。
优选的，所述传感杯座的顶部设置有密封套环，所述密封套环的内侧设置有硫酸浓度检测器，且硫酸浓度检测器的型号为WAK-SO4。
优选的，所述组合筒盖的顶部设置有活动旋钮，且活动旋钮与组合筒盖通过内螺纹转动连接，所述组合筒盖的底部设置有密封块，且密封块与活动旋钮固定连接。
优选的，所述组合筒盖的下方设置有滤网卡盘，所述滤网卡盘的下方设置有双层颗粒滤网。
优选的，所述需氧量检测筒的内部设置有加热反应腔，且加热反应腔的内部设置有电加热环管，所述电加热环管的一侧设置有壳体隔热层，且另一侧设置有金属导温层。
与现有技术相比，本发明的有益效果是：
1、本发明在倒入废水时，将滤网卡盘置于玻璃杯的上方，通过其底部的双层颗粒滤网对废水进行深层次的过滤，避免颗粒杂质的残存影响到需氧量的检测结果，同时在耐热玻璃杯的底部设置有一个传感杯座，杯座的内部安装有相应的传感处理元件，这些元件与数据处理基座之间相互连接，从而实现数据的传输；
2、本发明的需氧量检测筒内部设置有加热反应腔，而加热反应腔的内部设置有多组电加热环管，在反应时开启电加热环管对反应溶液进行加热，因为加热能够充分的氧化水样的还原性物质,从而加快实验过程提高实验结果精度。
发明人 （卢海燕）
