申请日 20200805
公开（公告）日 20201201
IPC分类号 C02F1/00; C02F103/34; C02F101/36
摘要
本发明公开了一种2‑4氯苯农药中间体废水回收装置，包括回收装置主体与移动机构，所述移动机构包括把手，所述把手处于回收装置主体一侧，所述回收装置主体外侧顶端固定连接有第一限位块，所述第一限位块内侧开设有限位槽，所述限位槽内侧设置有第一转轴，所述把手一端与第一转轴固定连接，所述第一限位块顶端设置有限位杆，所述限位杆一端贯穿第一限位块内壁处于限位槽内侧；通过设计了移动机构，在使用本装置时，支撑板底端接触地面，增大摩擦，起到固定回收装置主体的作用，避免使用时会发生移动，需要移动回收装置主体时，向上翻转把手即可带动支撑板底端离开地面，同时把手的处于水平状态，方便推动。
权利要求书

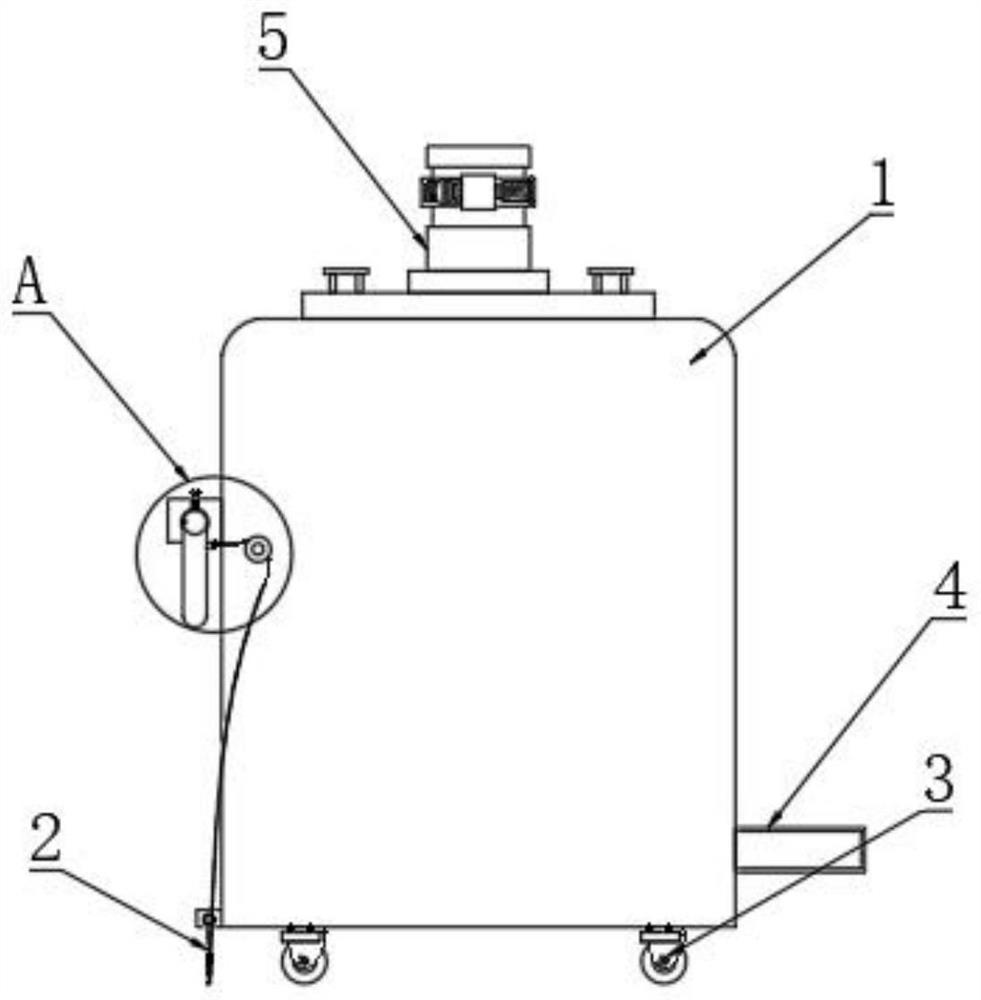

1.一种2-4氯苯农药中间体废水回收装置，包括回收装置主体(1)与移动机构，其特征在于：所述移动机构包括把手(10)，所述把手(10)处于回收装置主体(1)一侧，所述回收装置主体(1)外侧顶端固定连接有第一限位块(6)，所述第一限位块(6)内侧开设有限位槽(8)，所述限位槽(8)内侧设置有第一转轴(9)，所述把手(10)一端与第一转轴(9)固定连接，所述第一限位块(6)顶端设置有限位杆(13)，所述限位杆(13)一端贯穿第一限位块(6)内壁处于限位槽(8)内侧，所述限位杆(13)处于第一限位块(6)内壁的外侧开设有第一限位滑槽(14)，所述限位杆(13)处于第一限位滑槽(14)内侧的外表面套接有弹簧(15)，所述第一转轴(9)外侧一端开设有卡槽(7)，所述回收装置主体(1)外侧固定连接有滑轮(11)，所述把手(10)外侧表面固定连接有拉绳(12)，所述回收装置主体(1)外侧一端固定连接有第二限位块(16)，所述第二限位块(16)底端设置有支撑板(2)，所述第二限位块(16)与支撑板(2)的连接处设置有第二转轴(17)，所述第二转轴(17)的外侧设置有扭力簧(18)，所述支撑板(2)底端设置有滑杆(26)，所述支撑板(2)底端表面开设有第二限位滑槽(24)，所述滑杆(26)顶端处于第二限位滑槽(24)内侧，所述滑杆(26)顶端固定连接有推簧(25)，且所述推簧(25)处于第二限位滑槽(24)内侧，所述拉绳(12)一端贯穿支撑板(2)内壁与滑杆(26)顶端固定连接。
2.根据权利要求1所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：还包括连接机构，所述连接机构包括进水管(5)，所述进水管(5)固定安装于回收装置主体(1)顶端，所述进水管(5)外侧表面开设有凹槽(19)，所述凹槽(19)外侧设置有喉箍(20)，所述喉箍(20)内侧表面设置有橡胶圈(23)。
3.根据权利要求1所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述回收装置主体(1)底端设置有移动轮(3)，所述移动轮(3)表面开设有防滑纹。
4.根据权利要求1所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述卡槽(7)与第一转轴(9)的角度为九十度，所述卡槽(7)的直径为限位杆(13)直径的一点二倍。
5.根据权利要求3所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述支撑板(2)底端表面与移动轮(3)底端表面处于同一水平线上，所述支撑板(2)通过第二转轴(17)与第二限位块(16)转动连接。
6.根据权利要求1所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述回收装置主体(1)底端另一侧设置有出水管(4)，所述出水管(4)外侧一端设置有阀门。
7.根据权利要求1所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述弹簧(15)一端与限位杆(13)为固定连接，所述弹簧(15)另一端与第一限位滑槽(14)内侧为固定连接。
8.根据权利要求2所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述喉箍(20)的截面为圆环形结构，所述喉箍(20)套接在凹槽(19)外侧。
9.根据权利要求2所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述喉箍(20)一端固定连接有限位盒(21)，所述喉箍(20)另一端贯穿限位盒(21)内侧，所述限位盒(21)内侧设置有螺纹旋杆(22)，所述螺纹旋杆(22)一端处于限位盒(21)外侧。
10.根据权利要求9所述的一种2-4氯苯农药中间体废水回收装置，其特征在于：所述喉箍(20)外侧表面开设有卡口，所述螺纹旋杆(22)处于限位盒(21)外侧一端的外表面开设有防滑槽。
说明书
一种2-4氯苯农药中间体废水回收装置
技术领域
本发明涉及农药废水回收技术领域，特别是涉及一种2-4氯苯农药中间体废水回收装置。
背景技术
农药中间体是农用原材料加工生产出来的产品，是一种将两种或两种以上物质结合在一起的中间介质。在农药里可以理解为增效剂，是生产农药的中间材料，这种化工产品，不需要药品的生产许可证，在普通的化工厂即可生产，只要达到一些的级别，即可用于药品的合成，在药物中间体生产过程中或产生很多废水，废水中会残留浓度很小的药物中间体在其中，若之间排放出去不仅会污染环境还会浪费药物，因此需要使用到农药中间体废水回收装置；
现有的农药中间体废水回收装置在使用时，由于底部安装了移动轮，不方便进行固定，使用过程中容易移动，导致使用不方便的问题，为此我们提出一种2-4氯苯农药中间体废水回收装置。
发明内容
为了克服现有技术的不足，本发明提供一种2-4氯苯农药中间体废水回收装置，能解决上述背景技术提出现有的农药中间体废水回收装置在使用时，由于底部安装了移动轮，不方便进行固定，使用过程中容易移动，导致使用不方便的问题。
为解决上述技术问题，本发明提供如下技术方案：一种2-4氯苯农药中间体废水回收装置，包括回收装置主体与移动机构，所述移动机构包括把手，所述把手处于回收装置主体一侧，所述回收装置主体外侧顶端固定连接有第一限位块，所述第一限位块内侧开设有限位槽，所述限位槽内侧设置有第一转轴，所述把手一端与第一转轴固定连接，所述第一限位块顶端设置有限位杆，所述限位杆一端贯穿第一限位块内壁处于限位槽内侧，所述限位杆处于第一限位块内壁的外侧开设有第一限位滑槽，所述限位杆处于第一限位滑槽内侧的外表面套接有弹簧，所述第一转轴外侧一端开设有卡槽，所述回收装置主体外侧固定连接有滑轮，所述把手外侧表面固定连接有拉绳，所述回收装置主体外侧一端固定连接有第二限位块，所述第二限位块底端设置有支撑板，所述第二限位块与支撑板的连接处设置有第二转轴，所述第二转轴的外侧设置有扭力簧，所述支撑板底端设置有滑杆，所述支撑板底端表面开设有第二限位滑槽，所述滑杆顶端处于第二限位滑槽内侧，所述滑杆顶端固定连接有推簧，且所述推簧处于第二限位滑槽内侧，所述拉绳一端贯穿支撑板内壁与滑杆顶端固定连接。
作为本发明的一种优选技术方案，还包括连接机构，所述连接机构包括进水管，所述进水管固定安装于回收装置主体顶端，所述进水管外侧表面开设有凹槽，所述凹槽外侧设置有喉箍，所述喉箍内侧表面设置有橡胶圈。
作为本发明的一种优选技术方案，所述回收装置主体底端设置有移动轮，所述移动轮表面开设有防滑纹。
作为本发明的一种优选技术方案，所述卡槽与第一转轴的角度为九十度，所述卡槽的直径为限位杆直径的一点二倍。
作为本发明的一种优选技术方案，所述支撑板底端表面与移动轮底端表面处于同一水平线上，所述支撑板通过第二转轴与第二限位块转动连接。
作为本发明的一种优选技术方案，所述回收装置主体底端另一侧设置有出水管，所述出水管外侧一端设置有阀门。
作为本发明的一种优选技术方案，所述弹簧一端与限位杆为固定连接，所述弹簧另一端与第一限位滑槽内侧为固定连接。
作为本发明的一种优选技术方案，所述喉箍的截面为圆环形结构，所述喉箍套接在凹槽外侧。
作为本发明的一种优选技术方案，所述喉箍一端固定连接有限位盒，所述喉箍另一端贯穿限位盒内侧，所述限位盒内侧设置有螺纹旋杆，所述螺纹旋杆一端处于限位盒外侧。
作为本发明的一种优选技术方案，所述喉箍外侧表面开设有卡口，所述螺纹旋杆处于限位盒外侧一端的外表面开设有防滑槽。
与现有技术相比，本发明能达到的有益效果是：
1、通过设计了移动机构，在使用本装置时，支撑板底端接触地面，增大摩擦，起到固定回收装置主体的作用，避免使用时会发生移动，需要移动回收装置主体时，向上翻转把手即可带动支撑板底端离开地面，同时把手的处于水平状态，方便推动；
2、通过设计了连接机构，可以快捷地将水管与进水管进行连接，通过喉箍内侧加装的橡胶圈，起到防滑与密封的作用，防止水管发生脱落与漏水的情况。
发明人 （韩兴宏）
