申请日 20191212
公开（公告）日 20201201
IPC分类号 C02F9/10
摘要
本实用新型公开了煤化工废水处理装置，包括支撑板、过滤箱、出料口、第四过滤网和伸缩杆，所述支撑板顶端的一侧设置有过滤箱，且过滤箱内部的中心位置处设置有第四过滤网，所述第四过滤网上方过滤箱的内壁上均固定连接有伸缩杆，且伸缩杆的一端固定连接有推板，所述过滤箱的一侧设置有出料口，且出料口的顶端设置有挡板，所述支撑板顶端的一侧设置有进料口，所述过滤箱顶端的一侧设置有抽水泵，且抽水泵的一侧设置有第二管道，所述抽水泵的顶端设置有第一管道。本实用新型不仅实现了该废水处理装置具备消毒效果，实现了该废水处理装置便于油水分离，而且实现了提高该废水处理装置油水分离的效果。
权利要求书

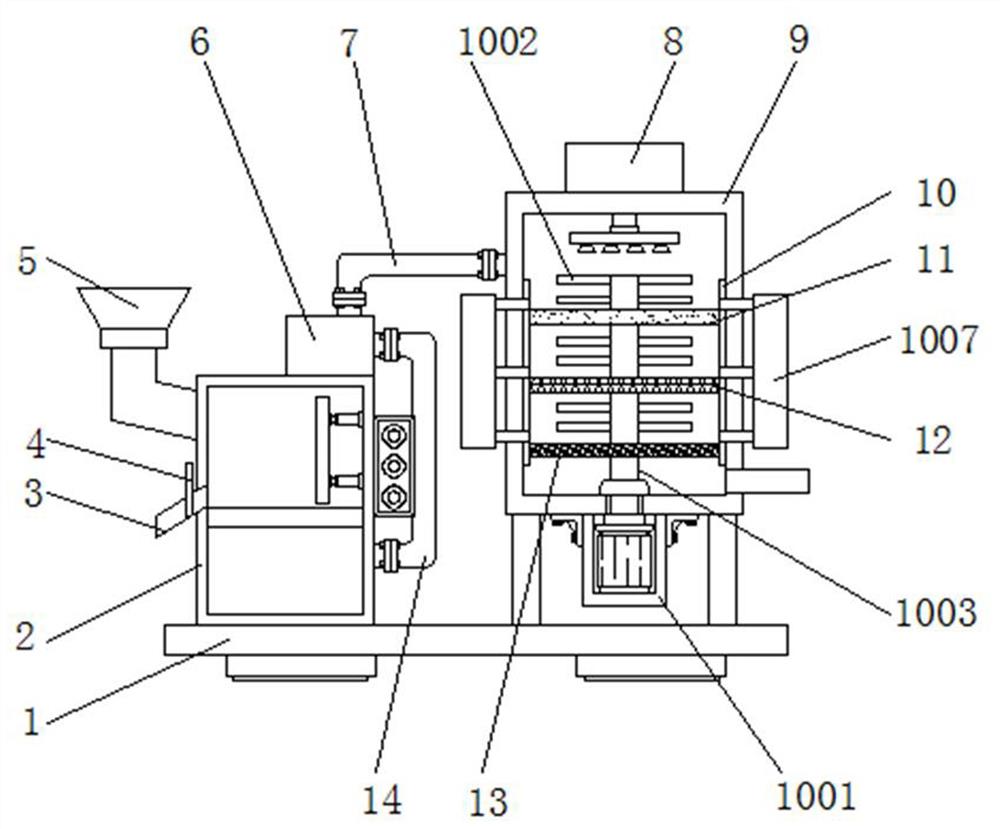

1.煤化工废水处理装置，包括支撑板（1）、过滤箱（2）、出料口（3）、第四过滤网（15）和伸缩杆（17），其特征在于：所述支撑板（1）顶端的一侧设置有过滤箱（2），且过滤箱（2）内部的中心位置处设置有第四过滤网（15），所述第四过滤网（15）上方过滤箱（2）的内壁上均固定连接有伸缩杆（17），且伸缩杆（17）的一端固定连接有推板（16），所述过滤箱（2）的一侧设置有出料口（3），且出料口（3）的顶端设置有挡板（4），所述支撑板（1）顶端的一侧设置有进料口（5），所述过滤箱（2）顶端的一侧设置有抽水泵（6），且抽水泵（6）的一侧设置有第二管道（14），所述抽水泵（6）的顶端设置有第一管道（7），所述支撑板（1）顶端的另一侧设置有箱体（9），所述箱体（9）底端的中心位置处安装有分散机构（10），所述分散机构（10）的内部依次设置有电机（1001）、搅拌叶（1002）、搅拌轴（1003）、安装框（1004）、加热管（1005）以及固定块（1006），所述电机（1001）的顶端固定连接有搅拌轴（1003），且搅拌轴（1003）延伸至箱体（9）的内部，所述支撑板（1）的顶端设置有消毒机构（8）。
2.根据权利要求1所述的煤化工废水处理装置，其特征在于：所述消毒机构（8）的内部依次设置有消毒箱（801）、分流管（802）、喷头（803）以及铰接块（804），所述消毒箱（801）底端固定有铰接块（804），且铰接块（804）的一端延伸至箱体（9）的内部。
3.根据权利要求2所述的煤化工废水处理装置，其特征在于：所述铰接块（804）的底端安装有分流管（802），且分流管（802）的底端等间距的设置有喷头（803）。
4.根据权利要求1所述的煤化工废水处理装置，其特征在于：所述搅拌轴（1003）的外壁上等间距的设置有搅拌叶（1002），所述搅拌轴（1003）外部箱体（9）的内壁上设置有安装框（1004），且安装框（1004）的内部设置有加热管（1005）。
5.根据权利要求1所述的煤化工废水处理装置，其特征在于：所述安装框（1004）的内部等间距的固定连接有固定块（1006），所述安装框（1004）一侧箱体（9）的两侧的外壁上均设置有收集箱（1007）。
6.根据权利要求1所述的煤化工废水处理装置，其特征在于：所述箱体（9）的内部设置有第一过滤网（11），且第一过滤网（11）的下方箱体（9）的内部设置有第二过滤网（12），所述第二过滤网（12）的下方箱体（9）的内部设置有第三过滤网（13）。
说明书
煤化工废水处理装置
技术领域
本实用新型涉及煤化工技术领域，具体为煤化工废水处理装置。
背景技术
煤化工在对煤气洗涤时会产生大量的废水，而废水需要用废水处理装置进行处理，因此需要用到相应的废水处理装置，现今市场上的此类煤化工废水处理装置种类繁多，基本可以满足人们的使用需求，但是依然存在一定的问题，具体问题有以下几点：
（1）传统的此类煤化工废水处理装置，在使用时由于不足以将废水中含有有害物体消毒，从而使其实用性低下；
（2）传统的此类煤化工废水处理装置，当遇到冷天气时油水凝固，从而不利于油水分离现象；
（3）传统的此类煤化工废水处理装置，在使用时由于不足以将油水近一步分离，从而使其分离效果低下。
实用新型内容
本实用新型的目的在于提供煤化工废水处理装置，以解决上述背景技术中提出装置实用性低下、不便分离以及分离效果低下的问题。
为实现上述目的，本实用新型提供如下技术方案：煤化工废水处理装置，包括支撑板、过滤箱、出料口、第四过滤网和伸缩杆，所述支撑板顶端的一侧设置有过滤箱，且过滤箱内部的中心位置处设置有第四过滤网，所述第四过滤网上方过滤箱的内壁上均固定连接有伸缩杆，且伸缩杆的一端固定连接有推板，所述过滤箱的一侧设置有出料口，且出料口的顶端设置有挡板，所述支撑板顶端的一侧设置有进料口，所述过滤箱顶端的一侧设置有抽水泵，且抽水泵的一侧设置有第二管道，所述抽水泵的顶端设置有第一管道，所述支撑板顶端的另一侧设置有箱体，所述箱体底端的中心位置处安装有分散机构，所述分散机构的内部依次设置有电机、搅拌叶、搅拌轴、安装框、加热管以及固定块，所述电机的顶端固定连接有搅拌轴，且搅拌轴延伸至箱体的内部，所述支撑板的顶端设置有消毒机构。
优选的，所述消毒机构的内部依次设置有消毒箱、分流管、喷头以及铰接块，所述消毒箱底端固定有铰接块，且铰接块的一端延伸至箱体的内部。
优选的，所述铰接块的底端安装有分流管，且分流管的底端等间距的设置有喷头。
优选的，所述搅拌轴的外壁上等间距的设置有搅拌叶，所述搅拌轴外部箱体的内壁上设置有安装框，且安装框的内部设置有加热管。
优选的，所述安装框的内部等间距的固定连接有固定块，所述安装框一侧箱体的两侧的外壁上均设置有收集箱。
优选的，所述箱体的内部设置有第一过滤网，且第一过滤网的下方箱体的内部设置有第二过滤网，所述第二过滤网的下方箱体的内部设置有第三过滤网。
与现有技术相比，本实用新型的有益效果是：该煤化工废水处理装置不仅实现了该废水处理装置具备消毒效果，实现了该废水处理装置便于油水分离，而且实现了提高该废水处理装置油水分离的效果；
（1）通过消毒箱内部的消毒药水流入到分流管内部，且消毒药水分别经过喷头对箱体内部废水进行消毒，实现了该废水处理装置具备消毒效果；
（2）通过加热管对箱体内部废水进行加温，再由电机的作用，使得搅拌轴带动搅拌叶进行搅拌，同时对废水进行搅拌使得油脂分离成小块，之后油脂流通过收集箱进行收集，实现了该废水处理装置便于油水分离；
（3）通过第一过滤网第一次进行油水过滤，随后可由第二过滤网再次进行油水分离，然后再一次通过第三过滤网近一步进行油水分离，从而实现了提高该废水处理装置油水分离的效果。
发明人 （张小斌;徐莹;赵英祥;殷萌涛;李倩;）
