申请日 2020.03.01
公开（公告）日 2020.12.01
IPC分类号 C02F9/12; C02F1/48; B01D29/075; B01D29/01; C02F101/20
摘要
本实用新型公开了一种环保污水处理装置，包括外筒，外筒底部的两侧均固定安装有支腿，外筒的顶部穿插安装有内筒，内筒顶部的一侧穿插安装有进水管，内筒内壁的两侧均开设有若干存放槽，内筒的两侧均开设有与存放槽数量一致的限位槽。该环保污水处理装置，通过电动伸缩杆、连接板、斜板、存放槽、电磁铁、安装板、密封层与限位槽的配合使用，电磁铁可将废水中的金属颗粒杂质进行磁性吸附，同时，可将废水导向电磁铁的一侧，有利于提高对废水中的金属颗粒杂质的吸附效果，也可使废水流动翻滚，进一步提高对金属颗粒杂质的吸附效果，且便于对电磁铁进行安装与拆卸，也方便对电磁铁上吸附的金属颗粒杂质进行清理。
权利要求书

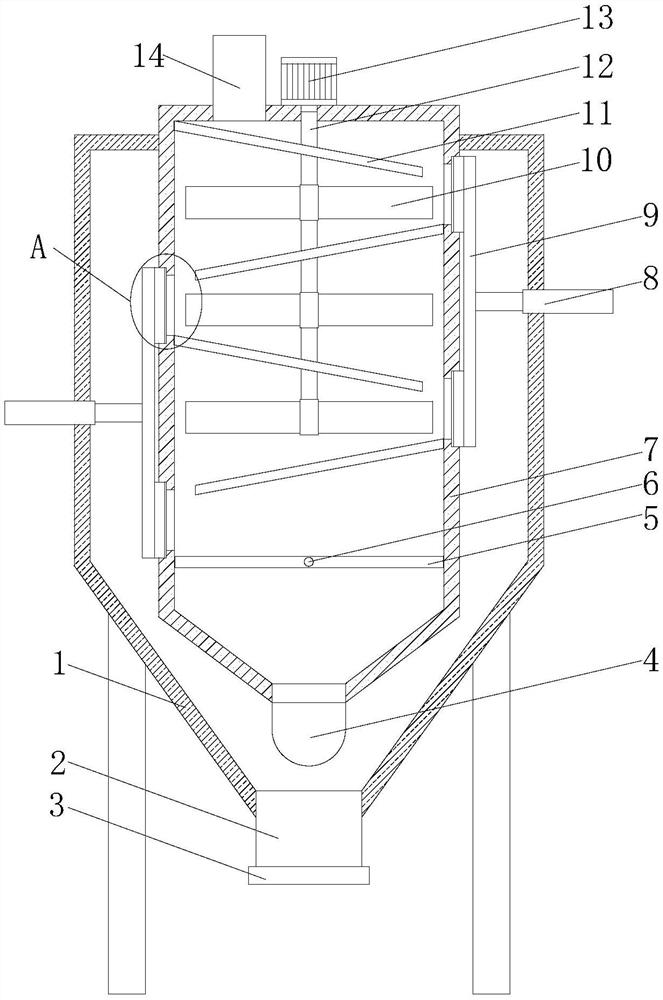

1.一种环保污水处理装置，包括外筒(1)，其特征在于：所述外筒(1)底部的两侧均固定安装有支腿，所述外筒(1)的顶部穿插安装有内筒(7)，所述内筒(7)顶部的一侧穿插安装有进水管(14)，所述内筒(7)内壁的两侧均开设有若干存放槽(15)，所述内筒(7)的两侧均开设有与存放槽(15)数量一致的限位槽(19)，且限位槽(19)与存放槽(15)相连通，所述外筒(1)的两侧均穿插安装有电动伸缩杆(8)，所述电动伸缩杆(8)的活动端固定连接有连接板(9)，所述连接板(9)的一侧固定安装有安装板(17)，所述安装板(17)的一侧分别固定安装有电磁铁(16)，且电磁铁(16)的一侧延伸至存放槽(15)的内部，所述内筒(7)内壁的两侧均固定安装有若干斜板(11)。
2.根据权利要求1所述的环保污水处理装置，其特征在于：所述外筒(1)的底部固定安装有排污管(2)，所述排污管(2)的底部设置有管盖(3)。
3.根据权利要求1所述的环保污水处理装置，其特征在于：所述外筒(1)顶部的中部固定安装有第一电机(13)，所述第一电机(13)的输出端固定连接有旋转轴(12)，所述旋转轴(12)的外壁固定安装有搅拌叶(10)，所述斜板(11)的顶部贯穿开设有与旋转轴(12)相适配的预留孔。
4.根据权利要求1所述的环保污水处理装置，其特征在于：所述内筒(7)的内壁转动安装有安装轴(6)，所述安装轴(6)的自由端固定连接有过滤座(5)，所述过滤座(5)的顶部贯穿开设有过滤腔(22)，所述过滤腔(22)的内部固定安装有过滤网(21)，所述外筒(1)的背面固定安装有第二电机(20)，且第二电机(20)的输出端分别贯穿外筒(1)与内筒(7)的外壁并与过滤座(5)固定连接。
5.根据权利要求2所述的环保污水处理装置，其特征在于：所述排污管(2)的外壁设置有外螺纹，所述管盖(3)的内壁设置有与外螺纹相适配的内螺纹。
6.根据权利要求1所述的环保污水处理装置，其特征在于：所述安装板(17)的一侧粘接有密封层(18)，且密封层(18)上设置有与电磁铁(16)相适配的预留口。
说明书
一种环保污水处理装置
技术领域
本实用新型涉及污水处理领域，具体是一种环保污水处理装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。按照污水来源，污水可以分为工业废水、生活污水与商业污水。工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属。
工业废水中含有较多的金属颗粒杂质，但是，目前市面上传统的环保污水处理装置，无法有效的对金属颗粒杂质进行回收，无法实现对金属颗粒杂质进行回收再利用。
实用新型内容
本实用新型的目的在于提供一种环保污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种环保污水处理装置，包括外筒，所述外筒底部的两侧均固定安装有支腿，所述外筒的顶部穿插安装有内筒，所述内筒顶部的一侧穿插安装有进水管，所述内筒内壁的两侧均开设有若干存放槽，所述内筒的两侧均开设有与存放槽数量一致的限位槽，且限位槽与存放槽相连通，所述外筒的两侧均穿插安装有电动伸缩杆，所述电动伸缩杆的活动端固定连接有连接板，所述连接板的一侧固定安装有安装板，所述安装板的一侧分别固定安装有电磁铁，且电磁铁的一侧延伸至存放槽的内部，所述内筒内壁的两侧均固定安装有若干斜板。
作为本实用新型进一步的方案：所述外筒的底部固定安装有排污管，所述排污管的底部设置有管盖。
作为本实用新型再进一步的方案：所述外筒顶部的中部固定安装有第一电机，所述第一电机的输出端固定连接有旋转轴，所述旋转轴的外壁固定安装有搅拌叶，所述斜板的顶部顶部贯穿开设有与旋转轴相适配的预留孔。
作为本实用新型再进一步的方案：所述内筒的内壁转动安装有安装轴，所述安装轴的自由端固定连接有过滤座，所述过滤座的顶部贯穿开设有过滤腔，所述过滤腔的内部固定安装有过滤网，所述外筒的背面固定安装有第二电机，且第二电机的输出端分别贯穿外筒与内筒的外壁并与过滤座固定连接。
作为本实用新型再进一步的方案：所述排污管的外壁设置有外螺纹，所述管盖的内壁设置有与外螺纹相适配的内螺纹。
作为本实用新型再进一步的方案：所述安装板的一侧粘接有密封层，且密封层上设置有与电磁铁相适配的预留口。
与现有技术相比，本实用新型的有益效果是：
1、本实用通过电动伸缩杆、连接板、斜板、存放槽、电磁铁、安装板、密封层与限位槽的配合使用，电磁铁可将废水中的金属颗粒杂质进行磁性吸附，同时，可将废水导向电磁铁的一侧，有利于提高对废水中的金属颗粒杂质的吸附效果，也可使废水流动翻滚，进一步提高对金属颗粒杂质的吸附效果，且便于对电磁铁进行安装与拆卸，也方便对电磁铁上吸附的金属颗粒杂质进行清理。
2、本实用通过排污管与管盖的配合使用，便于对外筒内部的金属颗粒杂质进行排出收集。
3、本实用通过搅拌叶、旋转轴与第一电机的配合使用，搅拌叶可与污水内部的金属颗粒杂质进行撞击，使金属颗粒杂质向四周散去，可有效的对污水中的金属颗粒杂质进行回收，实现回收再利用，有效的避免了资源的浪费，环保。
4、本实用通过过滤座、安装轴、第二电机、过滤网与过滤腔的配合使用，可将污水中的杂质过滤出来，且便于将过滤网上的杂质进行排出。
发明人 （陈建江）
