申请日 2020.03.07
公开（公告）日 2020.12.04
IPC分类号 B01D36/02; B01D35/16
摘要
本实用新型公开了一种纯化水生产用废水回收装置，涉及废水回收装置领域，针对现有纯化水生产用废水回收装置不易过滤，且过滤时易发生堵塞降低过滤效果的问题，现提出如下方案，其包括支撑框、存储罐，所述存储罐的内底壁开设有槽体，所述槽体的中心设置有电磁阀，所述存储罐的上端设置有梯形进液口，所述槽体内设置有第一锥形过滤网，所述第一锥形过滤网的侧面固定连接有圆盘，所述支撑框的上端开设有圆环槽，所述圆环槽的内壁开设有环形滑道，所述环形滑道内设置有第二锥形过滤网，所述第二锥形过滤网内设置有圆形托板，所述第二锥形过滤网的侧面固定连接有圆筒。本装置具有双重过滤，方便清理，且过滤时的通透性好，可以提高过滤的效率。
权利要求书

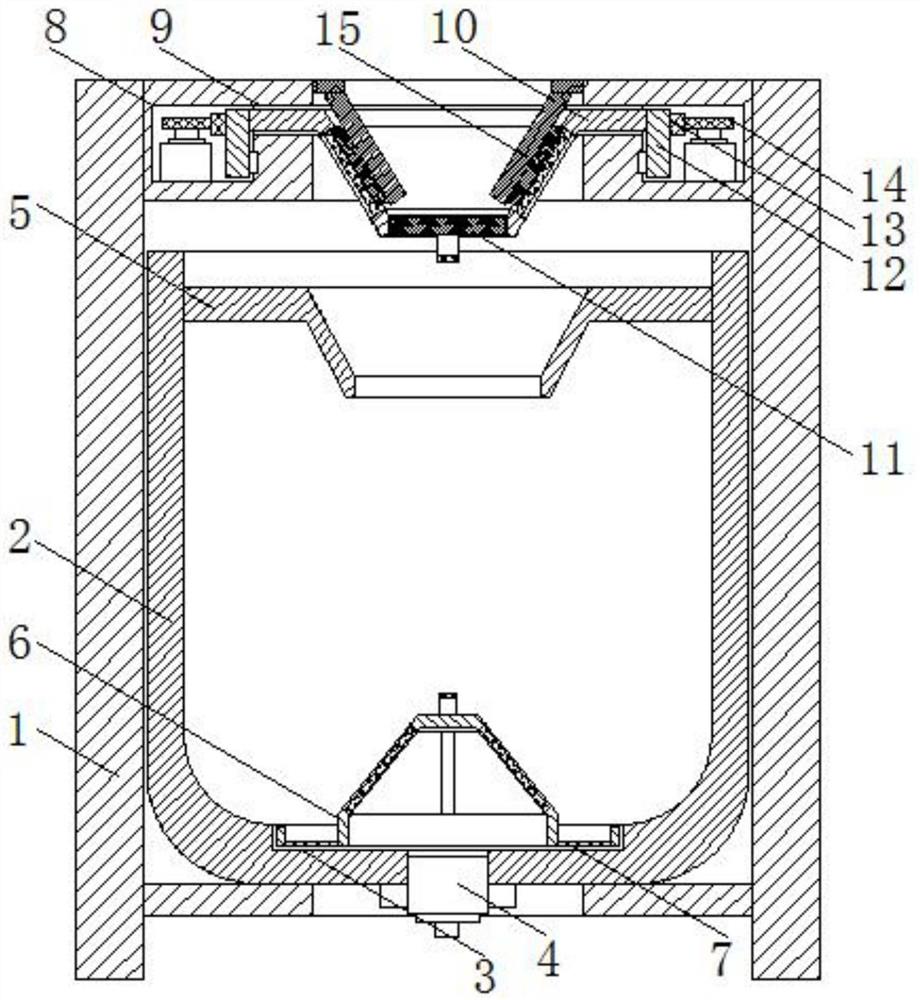

1.一种纯化水生产用废水回收装置，包括支撑框(1)、存储罐(2)，所述存储罐(2)的内底壁开设有槽体(3)，所述槽体(3)的中心设置有电磁阀(4)，其特征在于，所述存储罐(2)的上端设置有梯形进液口(5)，所述槽体(3)内设置有第一锥形过滤网(6)，所述第一锥形过滤网(6)的侧面固定连接有圆盘(7)，所述支撑框(1)的上端开设有圆环槽(8)，所述圆环槽(8)的内壁开设有环形滑道(9)，所述环形滑道(9)内设置有第二锥形过滤网(10)，所述第二锥形过滤网(10)内设置有圆形托板(11)，所述第二锥形过滤网(10)的侧面固定连接有圆筒(12)，所述圆筒(12)的外侧面固定连接有环形齿轮(13)，所述圆环槽(8)的左、右两侧均设置有电机，且电机的输出端固定连接有齿轮(14)，所述支撑框(1)的上侧设置有清洁刷(15)。
2.根据权利要求1所述一种纯化水生产用废水回收装置，其特征在于，所述第一锥形过滤网(6)与圆形托板(11)互相靠近的一侧面均固定连接有把手。
3.根据权利要求1所述一种纯化水生产用废水回收装置，其特征在于，所述圆盘(7)的内径固定连接第一锥形过滤网(6)的外侧面，且圆盘(7)的外侧面与槽体(3)的内壁螺纹连接。
4.根据权利要求1所述一种纯化水生产用废水回收装置，其特征在于，所述第二锥形过滤网(10)的侧边穿过环形滑道(9)延伸在圆环槽(8)内。
5.根据权利要求1所述一种纯化水生产用废水回收装置，其特征在于，所述第二锥形过滤网(10)的侧边延伸端固定连接有圆筒(12)，所述圆筒(12)的内壁与圆环槽(8)的内壁之间通过轴承转动连接，所述环形齿轮(13)与齿轮(14)啮合连接。
6.根据权利要求1所述一种纯化水生产用废水回收装置，其特征在于，所述圆形托板(11)的外侧面与第二锥形过滤网(10)之间螺纹连接。
说明书
一种纯化水生产用废水回收装置
技术领域
本实用新型涉及废水回收装置领域，尤其涉及一种纯化水生产用废水回收装置。
背景技术
纯化水H2O18.02本品为饮用水经蒸馏法、离子交换法、反渗透法或其他适宜的方法制得的供药用的水，不含任何添加剂。而在纯化水的多层的处理中，一般基本每一处理工序都有被排出的废水，而这些废水内一般都伴有大量的杂质，而这些含有杂质的废水还可以继续使用，如果直接排放将会造成较多的浪费，而这些含有杂质的废水内的杂质又不容易过滤，且现有的装置又易堵塞，影响过滤效果的问题因此提出一种纯化水生产用废水回收装置。
实用新型内容
本实用新型提出的一种纯化水生产用废水回收装置，解决了现有纯化水生产用废水回收装置不易过滤，且过滤时易发生堵塞降低过滤效果的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种纯化水生产用废水回收装置，包括支撑框、存储罐，所述存储罐的内底壁开设有槽体，所述槽体的中心设置有电磁阀，所述存储罐的上端设置有梯形进液口，所述槽体内设置有第一锥形过滤网，所述第一锥形过滤网的侧面固定连接有圆盘，所述支撑框的上端开设有圆环槽，所述圆环槽的内壁开设有环形滑道，所述环形滑道内设置有第二锥形过滤网，所述第二锥形过滤网内设置有圆形托板，所述第二锥形过滤网的侧面固定连接有圆筒，所述圆筒的外侧面固定连接有环形齿轮，所述圆环槽的左、右两侧均设置有电机，且电机的输出端固定连接有齿轮，所述支撑框的上侧设置有清洁刷。
优选的，所述第一锥形过滤网与圆形托板互相靠近的一侧面均固定连接有把手。
优选的，所述圆盘的内径固定连接第一锥形过滤网的外侧面，且圆盘的外侧面与槽体的内壁螺纹连接。
优选的，所述第二锥形过滤网的侧边穿过环形滑道延伸在圆环槽内。
优选的，所述第二锥形过滤网的侧边延伸端固定连接有圆筒，所述圆筒的内壁与圆环槽的内壁之间通过轴承转动连接，所述环形齿轮与齿轮啮合连接。
优选的，所述圆形托板的外侧面与第二锥形过滤网之间螺纹连接。
与现有技术相比，本实用新型的有益效果是：
通过支撑框、存储罐、槽体、电磁阀、梯形进液口、第一锥形过滤网、圆盘、圆环槽、环形滑道、第二锥形过滤网、圆形托板、圆筒、环形齿轮、齿轮，使得本装置可以通过将废水由第二锥形过滤网经过第二锥形过滤网的过滤进入存储罐内，存储罐内的水通过电磁阀排出时可以通过第一锥形过滤网进行二次过滤，而第二锥形过滤网在过滤是可以通过电机带动进行转动，进而使得第二锥形过滤网的上表面与清洁刷进行接触，进而可以放置其上的杂质固定堵塞，增加通透性，且第一锥形过滤网附近的滤渣可以沉淀在圆盘上，在通过螺纹连接拧下进行处理，第二锥形过滤网上的滤渣可以通过圆形托板的拧下进行清理。
使得本装置具有双重过滤，方便清理，且过滤时的通透性好，可以提高过滤的效率。
发明人 （于笛）
