申请日 20200811
公开（公告）日 20201201
IPC分类号 C02F1/32; C02F101/30
摘要
一种有机废水的催化降解装置。本产品其组成包括:降解箱体，所述的降解箱体的左侧粘接一组左贴板，所述的降解箱体的右侧粘接一组右贴板，所述的左贴板与所述的右贴板错位设置，所述的左贴板与所述的右贴板之间通过隔板连接，所述的隔板之间相互平行，所述的隔板开有一组流通孔，所述的左贴板、所述的隔板、所述的右贴板为一体结构，所述的降解箱体的内侧、所述的隔板的两侧均连接PTFE催化膜，所述的降解箱体与所述的隔板之间形成一组降解空腔，所述的降解空腔内装有有机废水。本发明用于有机废水催化降解。
权利要求书
1.一种有机废水的催化降解装置，其组成包括: 降解箱体，其特征是: 所述的降解箱体的左侧粘接一组左贴板，所述的降解箱体的右侧粘接一组右贴板，所述的左贴板与所述的右贴板错位设置，所述的左贴板与所述的右贴板之间通过隔板连接，所述的隔板之间相互平行，所述的隔板开有一组流通孔，所述的左贴板、所述的隔板、所述的右贴板为一体结构，所述的降解箱体的内侧、所述的隔板的两侧均连接PTFE 催化膜，所述的降解箱体与所述的隔板之间形成一组降解空腔，所述的降解空腔内装有有机废水。
2.根据权利要求1所述的一种有机废水的催化降解装置，其特征是: 所述的降解箱体的左侧连接U形截面的左插槽板，所述的降解箱体的右侧连接U形截面的右插槽板，所述的左插槽板与所述的右插槽板相对设置，所述的左插槽板与所述的右插槽板之间插入上盖板，所述的上盖板开有通孔，所述的通孔的顶部连接灯座，所述的灯座连接紫外线灯管，所述的紫外线灯管位于所述的降解箱体内，所述的紫外线灯管的底部被弧形托板托住，所述的弧形托板连接支撑杆，所述的支撑杆连接底板，所述的底板连接在所述的降解箱体的底部。
3.根据权利要求2所述的一种有机废水的催化降解装置，其特征是: 所述的降解箱体的顶部一侧开有加料孔，所述的加料孔连接加料管，所述的加料管连接加料控制阀，所述的降解箱体的底部开有出料孔，所述的出料孔连接出料管，所述的出料管连接弯管，所述的弯管连接放料水嘴，所述的放料水嘴带有控制阀，所述的降解箱体的底部连接一组支撑腿。
说明书
一种有机废水的催化降解装置
技术领域：
本发明涉及一种有机废水的催化降解装置。
背景技术：
有机废水需要进行降解，现有的降解方式有两种，一种是悬浮式，另一种是固定膜式，悬浮式是光催化剂以悬浮形式存在在降解装置中，粉末状的光催化剂与待处理的废水混合为一体，送入反应区，光催化降解废水中的有机物，反应结束后膜分离除去催化剂，两种方法都存在操作复杂的问题，使用过程既耗时又耗力，降解速度也慢。
发明内容：
本发明的目的是提供一种能够快速降解，使用效果好的一种有机废水的催化降解装置。
上述的目的通过以下的技术方案实现：

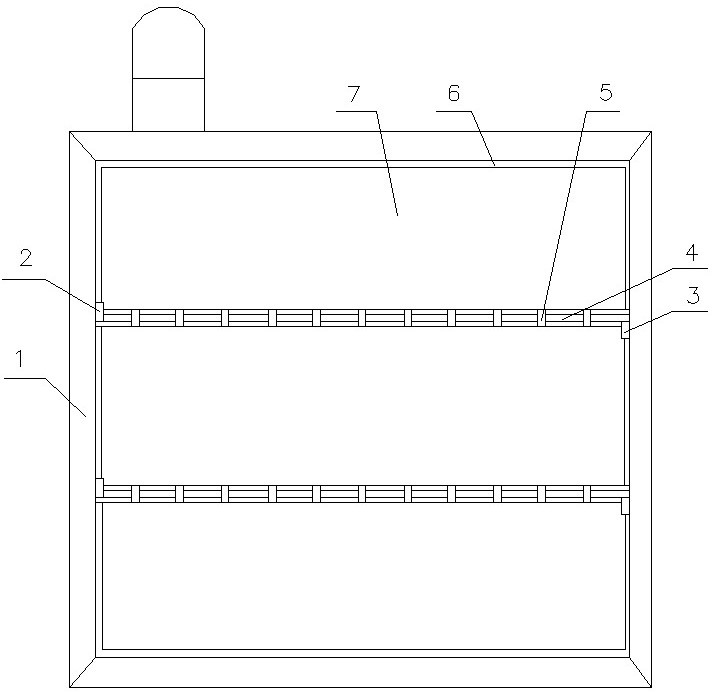

一种有机废水的催化降解装置，其组成包括: 降解箱体，所述的降解箱体的左侧粘接一组左贴板，所述的降解箱体的右侧粘接一组右贴板，所述的左贴板与所述的右贴板错位设置，所述的左贴板与所述的右贴板之间通过隔板连接，所述的隔板之间相互平行，所述的隔板开有一组流通孔，所述的左贴板、所述的隔板、所述的右贴板为一体结构，所述的降解箱体的内侧、所述的隔板的两侧均连接PTFE 催化膜，所述的降解箱体与所述的隔板之间形成一组降解空腔，所述的降解空腔内装有有机废水。
所述的一种有机废水的催化降解装置，所述的降解箱体的左侧连接U形截面的左插槽板，所述的降解箱体的右侧连接U形截面的右插槽板，所述的左插槽板与所述的右插槽板相对设置，所述的左插槽板与所述的右插槽板之间插入上盖板，所述的上盖板开有通孔，所述的通孔的顶部连接灯座，所述的灯座连接紫外线灯管，所述的紫外线灯管位于所述的降解箱体内，所述的紫外线灯管的底部被弧形托板托住，所述的弧形托板连接支撑杆，所述的支撑杆连接底板，所述的底板连接在所述的降解箱体的底部。
所述的一种有机废水的催化降解装置，所述的降解箱体的顶部一侧开有加料孔，所述的加料孔连接加料管，所述的加料管连接加料控制阀，所述的降解箱体的底部开有出料孔，所述的出料孔连接出料管，所述的出料管连接弯管，所述的弯管连接放料水嘴，所述的放料水嘴带有控制阀，所述的降解箱体的底部连接一组支撑腿。
有益效果：
1.本发明的隔板能够将降解箱体分割成多个腔体，每个腔体都具有PTFE 催化膜，在与紫外线灯配合使用，能够将有机废水进行充分的催化降解，不但速度快，使用效果还好。
本发明的左贴板、隔板、右贴板为一体结构，在装入降解箱体之后能够进行充分的降解有机废水。
本发明的紫外线灯横向设置在降解箱体，照射的面积大，降解的效果好。
本发明的降解箱体的箱体式结构，给左贴板、隔板、右贴板的组装提供了方便，能够将降解箱体分割成一组空腔，增加了与PTFE 催化膜接触的面积。
发明人 （张胜利;陈卫红;孙洪文;王艳菊;）
