申请日 2020.04.08
公开（公告）日 2020.12.01
IPC分类号 C02F9/10; C02F101/38
摘要
本实用新型公开了一种啶虫脒废水的处理装置，其特征在于，包括依次连通的溶碱釜、废水中和处理釜、冷凝器和降膜吸收器，所述降膜吸收器通过降膜吸收器循环泵连通甲苯吸收槽；所述废水中和处理釜设置加热装置，所述冷凝器设置第一可用水回收出口，所述废水中和处理釜设置可用水回收入口，所述第一可用水回收出口通过回流阀连通所述可用水回收入口。本实用新型提供了一种啶虫脒废水的处理装置，对啶虫脒废水中的一甲胺及可用水进行回收套用，回收回来的一甲胺及可用水可以再次利用到啶虫脒的生产线中，从而做到了啶虫脒废水的“零排放”，降低了啶虫脒的生产成本，同时又降低了啶虫脒废水的处理成本和废水处置压力，提高了产品竞争力。
权利要求书

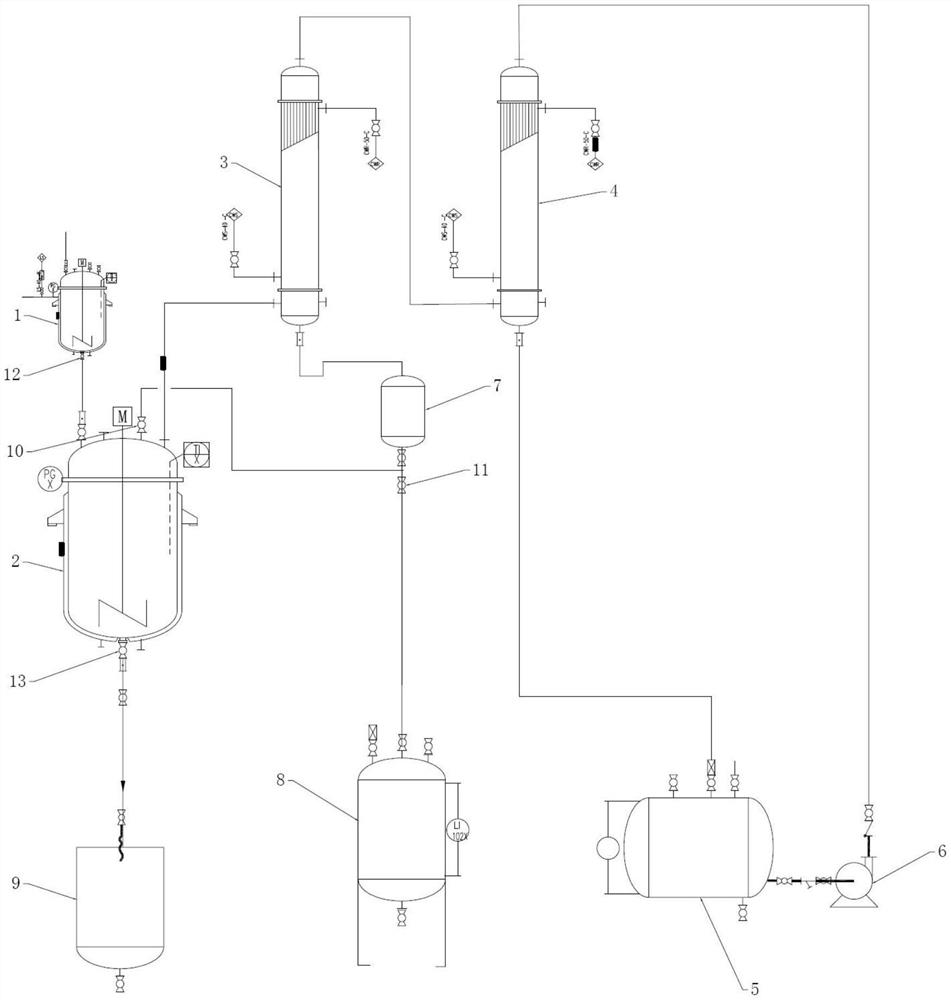

1.一种啶虫脒废水的处理装置，其特征在于，包括依次连通的溶碱釜、废水中和处理釜、冷凝器和降膜吸收器，所述降膜吸收器通过降膜吸收器循环泵连通甲苯吸收槽；所述废水中和处理釜设置加热装置，所述冷凝器设置第一可用水回收出口，所述废水中和处理釜设置可用水回收入口，所述第一可用水回收出口通过回流阀连通所述可用水回收入口。
2.根据权利要求1所述的一种啶虫脒废水的处理装置，其特征在于，所述可用水回收出口连通回流罐，所述回流罐通过所述回流阀连通所述可用水回收入口。
3.根据权利要求1所述的一种啶虫脒废水的处理装置，其特征在于，所述废水中和处理釜设置碱盐回收出口，所述碱盐回收出口设置废水中和处理釜底阀，所述碱盐回收出口通过所述废水中和处理釜底阀连通盐过滤槽。
4.根据权利要求2所述的一种啶虫脒废水的处理装置，其特征在于，所述回流罐设置第二可用水回收出口，所述第二可用水回收出口设置水接收阀，所述第二可用水回收出口通过所述水接收阀连通接收水槽。
5.根据权利要求1所述的一种啶虫脒废水的处理装置，其特征在于，所述加热装置包括设置于所述废水中和处理釜外围的夹层，所述夹层内设置水蒸气加热设备，利用所述水蒸气加热设备为所述废水中和处理釜加热。
6.根据权利要求1所述的一种啶虫脒废水的处理装置，其特征在于，所述溶碱釜内设置搅拌装置。
7.根据权利要求1或6所述的一种啶虫脒废水的处理装置，其特征在于，所述溶碱釜布置于高于所述废水中和处理釜顶部的位置，所述溶碱釜的底部设置碱液出口，所述碱液出口设置溶碱釜底阀，所述碱液出口通过所述溶碱釜底阀连通所述废水中和处理釜。
说明书
一种啶虫脒废水的处理装置
技术领域
本实用新型涉及废水资源化回收利用技术领域，特别是涉及一种啶虫脒废水的处理装置。
背景技术
啶虫脒属于氯化烟碱类化合物，是一种新型杀虫剂。啶虫脒原药的合成和后处理过程中，会产生一定量的废水。现有技术中，这些废水通常直接按照三废进行处理，这种处理方式存在以下弊端：
1.废水中含有一定量的一甲胺盐酸盐，按照三废处理的难度大、成本高；
2.废水中还含有一定量的一甲胺，直接按照废水处置，会造成一甲胺的损失，从而造成啶虫脒生产成本的增加。
实用新型内容
针对上述技术问题，本实用新型的目的是提供一种啶虫脒废水的处理装置，能够回收废水中的一甲胺并实现水的零排放，有效降低废水的处置成本和啶虫脒的生产成本。
为达到上述目的，本实用新型采用的一个技术方案是：提供一种啶虫脒废水的处理装置，包括依次连通的溶碱釜、废水中和处理釜、冷凝器和降膜吸收器，所述降膜吸收器通过降膜吸收器循环泵连通甲苯吸收槽；所述废水中和处理釜设置加热装置。
通过上述设置，溶碱釜用于配制碱性溶液，碱性溶液与啶虫脒废水在废水中和处理釜中反应后生成一甲胺和氯盐，一甲胺再通过降膜吸收器进行吸附回收。
进一步的，所述冷凝器设置第一可用水回收出口，所述废水中和处理釜设置可用水回收入口，所述第一可用水回收出口通过回流阀连通所述可用水回收入口。
通过上述设置，在一甲胺回收过程中，废水中的可用水经过冷凝器凝结后可以由回流阀循环回用。
进一步的，所述废水中和处理釜设置碱盐回收出口，所述碱盐回收出口设置废水中和处理釜底阀，所述碱盐回收出口通过所述废水中和处理釜底阀连通盐过滤槽。
通过上述设置，在废水处理装置完成废水处理后，打开废水中和处理釜底阀，将废水中剩余的氯盐在盐过滤槽中进行过滤回收。
进一步的，所述回流罐设置第二可用水回收出口，所述第二可用水回收出口设置水接收阀，所述第二可用水回收出口通过所述水接收阀连通接收水槽。
通过上述设置，在一甲胺回收完毕后，关闭回流阀，对废水中和处理釜进行升温蒸馏，蒸出其中的水，水经冷凝后可依次经冷凝器、回流罐和接收水阀回收至接收水槽，进而可以进一步回用至啶虫脒的生产线，实现废水“零排放”。
进一步的，所述加热装置包括设置于所述废水中和处理釜外围的夹层，所述夹层内设置水蒸气加热设备，利用所述水蒸气加热设备为所述废水中和处理釜内的溶液加热。
进一步的，所述溶碱釜内设置搅拌装置，配制碱液时利用搅拌装置进行搅拌。
进一步的，所述溶碱釜布置于高于所述废水中和处理釜顶部的位置，所述溶碱釜的底部设置碱液出口，所述碱液出口设置溶碱釜底阀，所述碱液出口通过所述溶碱釜底阀连通所述废水中和处理釜。
进一步的，所述冷凝器布置于所述回流罐的顶部上方位置，所述回流罐布置于所述废水中和处理釜的顶部上方位置；通过上述设置，实现可用水的顺利回流。
本实用新型的有益效果是：提供了一种啶虫脒废水的处理装置，对啶虫脒废水中的一甲胺及可用水进行回收套用，回收回来的一甲胺及可用水可以再次利用到啶虫脒的生产线中，从而做到了啶虫脒废水的“零排放”，降低了啶虫脒的生产成本，同时又降低了啶虫脒废水的处理成本和废水处置压力，提高了产品竞争力。
发明人 （喻国中）
