申请日 20191104
公开（公告）日 20201208
IPC分类号 C02F9/04; C02F9/14; C02F101/20
摘要
本实用新型涉及一种含镍废水的处理系统，包括依次流体连通的调节池、一级反应池、一级混凝池、一级絮凝池、一级沉淀池、二级反应池、二级混凝池、二级絮凝池、二级沉淀池、砂滤罐、膜池、pH调节池和树脂罐。本实用新型的处理系统适用、安全、可靠，针对含镍废水水质特点，优化配置，精简操作流程，使用方便，进水前总镍指标上限≦1000mg/l，pH指标上限5～6，使用该处理系统后总镍指标上限≦0.08mg/L，pH指标上限7～9，除镍效果佳。
权利要求书

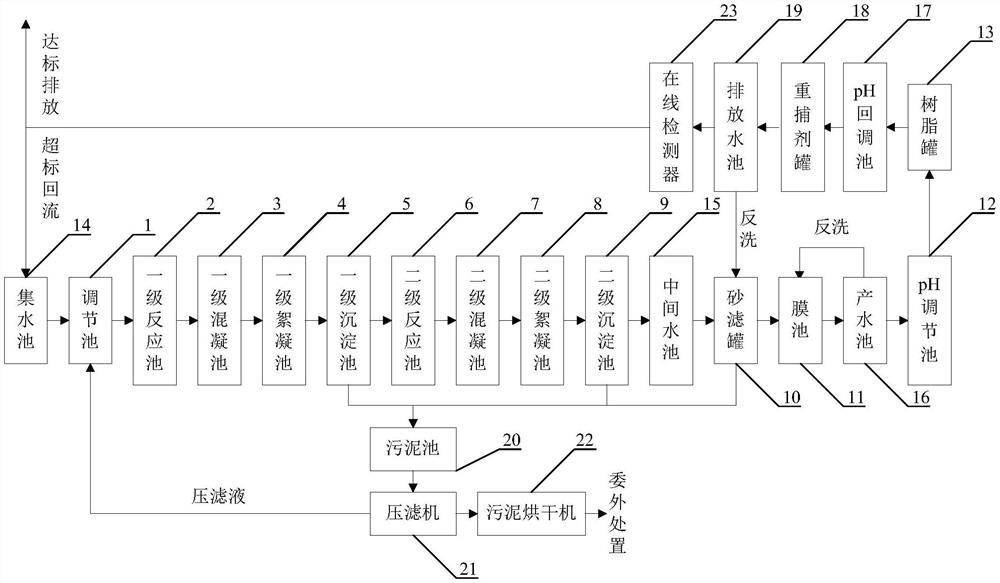

1.一种含镍废水的处理系统，其特征在于，包括依次流体连通的调节池(1)、一级反应池(2)、一级混凝池(3)、一级絮凝池(4)、一级沉淀池(5)、二级反应池(6)、二级混凝池(7)、二级絮凝池(8)、二级沉淀池(9)、砂滤罐(10)、膜池(11)、pH调节池(12)和树脂罐(13)；或者，包括依次流体连通的集水池(14)、调节池(1)、一级反应池(2)、一级混凝池(3)、一级絮凝池(4)、一级沉淀池(5)、二级反应池(6)、二级混凝池(7)、二级絮凝池(8)、二级沉淀池(9)、砂滤罐(10)、膜池(11)、pH调节池(12)和树脂罐(13)。
2.如权利要求1所述的处理系统，其特征在于，还包括如下技术特征中的至少一项：
1)在所述二级沉淀池(9)和砂滤罐(10)之间还设有中间水池(15)，所述二级沉淀池(9)、中间水池(15)和砂滤罐(10)依次流体连通；
2)在所述膜池(11)和pH调节池(12)之间还设有产水池(16)，所述膜池(11)、产水池(16)和pH调节池(12)依次流体连通。
3.如权利要求2所述的处理系统，其特征在于，特征2)中，还包括第一反洗管道，所述产水池(16)经所述第一反洗管道与所述膜池(11)流体连通。
4.如权利要求1至3任一项所述的处理系统，其特征在于，还包括pH回调池(17)和重捕剂罐(18)，所述树脂罐(13)、pH回调池(17)和重捕剂罐(18)依次流体连通。
5.如权利要求4所述的处理系统，其特征在于，在所述重捕剂罐(18)之后还设有排放水池(19)，所述重捕剂罐(18)和排放水池(19)依次流体连通。
6.如权利要求5所述的处理系统，其特征在于，还包括第二反洗管道，所述排放水池(19)经所述第二反洗管道与所述砂滤罐(10)流体连通。
7.如权利要求5所述的处理系统，其特征在于，还包括在线镍检测装置(23)，用于检测排放水池中废水中的镍含量是否达标，镍含量达标时排放，镍含量不达标时废水回流至所述调节池(1)或集水池(14)；所述排放水池(19)、在线镍检测装置(23)和调节池(1)依次流体连通，或者，所述排放水池(19)、在线镍检测装置(23)和集水池(14)依次流体连通。
8.如权利要求1所述的处理系统，其特征在于，还包括污泥池(20)和压滤机(21)，所述一级沉淀池(5)、所述二级沉淀池(9)和所述砂滤罐(10)与所述污泥池(20)流体连通，所述污泥池(20)再与所述压滤机(21)流体连通；所述污泥池(20)用于储存来自于所述一级沉淀池(5)和所述二级沉淀池(9)的污泥，以及所述砂滤罐(10)的反洗水；所述压滤机(21)用于压滤来自于所述污泥池(20)的污泥。
9.如权利要求8所述的处理系统，其特征在于，还包括如下技术特征中的至少一项：
1)所述压滤机(21)与所述调节池(1)流体连通，用于将来自于所述压滤机(21)的压滤液回流至所述调节池(1)；
2)所述压滤机(21)与所述集水池(14)流体连通，用于将来自于所述压滤机(21)的压滤液回流至所述集水池(14)；
2)所述处理系统还包括污泥烘干机(22)，用于烘干来自于所述压滤机(21)的压滤污泥；所述压滤机(21)与所述污泥烘干机(22)流体连通。
10.如权利要求1所述的处理系统，其特征在于，还包括如下技术特征中的至少一项：
1)所述处理系统还包括碱液加药部件，用于向所述一级反应池(2)加入碱液；
2)所述处理系统还包括除镍剂加药部件，用于向二级反应池(6)加入除镍剂；
3)所述处理系统还包括混凝剂加药部件，用于向一级混凝池(3)和二级混凝池(7)加入混凝剂；
4)所述处理系统还包括絮凝剂加药部件，用于向一级絮凝池(4)和二级絮凝池(8)加入絮凝剂。
说明书
一种含镍废水的处理系统
技术领域
本实用新型涉及一种废水的处理系统，具体涉及一种含镍废水的处理系统。
背景技术
电镀行业对我国经济发展起着重要作用，生产过程中会产生大量的废水，废水的分类与收集的合理性是废水处理能否长期稳定达标的重要条件，是废水处理能否全因子达标的关键，例如：当含镍废水混入其它废水后，将增加废水处理的难度，大大加大废水处理的运行成本，甚至影响到正常的废水处理达标排放。故目前，对于含镍废水的处理，大部分厂家均采用单独处理的原则。传统的含镍废水通常采用化学沉降法，车间废水自流入调节池，均质水质水量。用耐腐蚀提升泵提升至pH调整槽，在碱性调节下重金属镍离子形成氢氧化镍的沉淀物得到去除，这种方法虽然能够将废水中的镍离子去除，但是污泥(多为沉淀物)量大，且会导致镍离子的不可回收，造成资源浪费。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种含镍废水的处理系统，包括依次流体连通的调节池、一级反应池、一级混凝池、一级絮凝池、一级沉淀池、二级反应池、二级混凝池、二级絮凝池、二级沉淀池、砂滤罐、膜池、pH调节池和树脂罐。本实用新型的处理系统适用、安全、可靠，针对含镍废水水质特点，优化配置，精简操作流程，使用方便，进水前总镍指标上限≦1000mg/l，pH指标上限5～6，使用该处理系统后总镍指标上限≦0.08mg/L，pH指标上限7～9，除镍效果佳。
本实用新型是通过以下技术方案实现的：
本实用新型提供一种含镍废水的处理系统，包括依次流体连通的调节池、一级反应池、一级混凝池、一级絮凝池、一级沉淀池、二级反应池、二级混凝池、二级絮凝池、二级沉淀池、砂滤罐、膜池、pH调节池和树脂罐。
优选地，还包括如下技术特征中的至少一项：
1)所述调节池之前还设有集水池，所述集水池、调节池和一级反应池依次流体连通；
2)在所述二级沉淀池和砂滤罐之间还设有中间水池，所述二级沉淀池、中间水池和砂滤罐依次流体连通；
3)在所述膜池和pH调节池之间还设有产水池，所述膜池、产水池和pH调节池依次流体连通。
更优选地，特征3)中，还包括第一反洗管道，所述产水池经所述第一反洗管道与所述膜池流体连通。
优选地，还包括pH回调池和重捕剂罐，所述树脂罐、pH回调池和重捕剂罐依次流体连通。
更优选地，在所述重捕剂罐之后还设有排放水池，所述重捕剂罐和排放水池依次流体连通。
进一步更优选地，还包括第二反洗管道，所述排放水池经所述第二反洗管道与所述砂滤罐流体连通。
再进一步更优选地，还包括污泥池和压滤机，所述一级沉淀池、所述二级沉淀池和所述砂滤罐与所述污泥池流体连通，所述污泥池再与所述压滤机流体连通；所述污泥池用于储存来自于所述一级沉淀池和所述二级沉淀池的污泥，以及所述砂滤罐的反洗水；所述压滤机用于压滤来自于所述污泥池的污泥。
再再进一步更优选地，还包括如下技术特征中的至少一项：
1)所述压滤机与所述调节池流体连通，用于将来自于所述压滤机的压滤液回流至所述调节池，或者，所述压滤机与所述集水池流体连通，用于将来自于所述压滤机的压滤液回流至所述集水池；
2)所述处理系统还包括污泥烘干机，用于烘干来自于所述压滤机的压滤污泥；所述压滤机与所述污泥烘干机流体连通。
进一步更优选地，还包括在线镍检测装置，用于检测排放水池中废水中的镍含量是否达标，镍含量达标时排放，镍含量不达标时废水回流至所述调节池或集水池；所述排放水池、在线镍检测装置和调节池依次流体连通，或者，所述排放水池、在线镍检测装置和集水池依次流体连通。
优选地，还包括如下技术特征中的至少一项：
1)所述处理系统还包括碱液加药部件，用于向所述一级反应池加入碱液；
2)所述处理系统还包括除镍剂加药部件，用于向二级反应池加入除镍剂；
3)所述处理系统还包括混凝剂加药部件，用于向一级混凝池和二级混凝池加入混凝剂；
4)所述处理系统还包括絮凝剂加药部件，用于向一级絮凝池和二级絮凝池加入絮凝剂。
本实用新型提供一种含镍废水的处理系统，包括依次流体连通的调节池、一级反应池、一级混凝池、一级絮凝池、一级沉淀池、二级反应池、二级混凝池、二级絮凝池、二级沉淀池、砂滤罐、膜池、pH调节池和树脂罐。本实用新型的处理系统适用、安全、可靠，针对含镍废水水质特点，优化配置，精简操作流程，使用方便，进水前总镍指标上限≦1000mg/l，pH指标上限5～6，使用该处理系统后总镍指标上限≦0.08mg/L，pH指标上限7～9，除镍效果佳。
发明人 （杨龙华;褚腾飞;敖月平;）
