申请日 20201028
公开（公告）日 20210209
IPC分类号 C02F9/14; C02F103/20
摘要

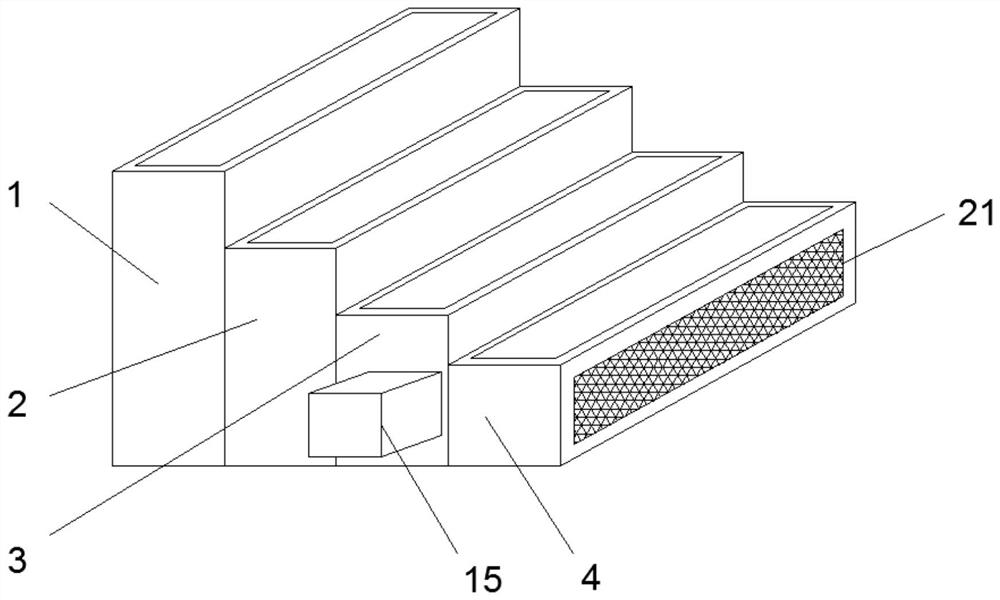

本发明公开了一种阶梯型水产养殖污水过滤系统，涉及到水产养殖技术领域，包括净化箱，净化箱包括净化箱一、净化箱二、净化箱三和净化箱四，净化箱一的一侧设置有安装孔一，安装孔一的内侧壁上固定安装有导水管，净化箱一底部的内侧壁上设置有安装槽一，安装槽一的内侧壁上固定安装有活性炭吸附板一，活性炭吸附板一的外侧壁上设置有安装槽二，安装槽二的内侧壁上固定安装有过滤棉一，净化箱一的内侧壁上设置有安装槽三，过滤棉一的一端固定安装在安装槽三的内侧壁上，净化箱一的一侧设置有安装槽六，净化箱二固定安装在安装槽六的内侧壁上，该一种阶梯型水产养殖污水过滤系统，便于使用，功能多样，具有良好的发展前景。
权利要求书
1.一种阶梯型水产养殖污水过滤系统，包括净化箱，其特征在于：所述净化箱包括净化箱一(1)、净化箱二(2)、净化箱三(3)和净化箱四(4)，所述净化箱一(1)的一侧设置有安装孔一，所述安装孔一的内侧壁上固定安装有导水管(5)，所述净化箱一(1)底部的内侧壁上设置有安装槽一，所述安装槽一的内侧壁上固定安装有活性炭吸附板一(6)，所述活性炭吸附板一(6)的外侧壁上设置有安装槽二，所述安装槽二的内侧壁上固定安装有过滤棉一(7)，所述净化箱一(1)的内侧壁上设置有安装槽三，所述过滤棉一(7)的一端固定安装在所述安装槽三的内侧壁上，所述净化箱一(1)的一侧设置有安装槽六，所述净化箱二(2)固定安装在所述安装槽六的内侧壁上，所述净化箱二(2)底部的内侧壁上设置有安装槽七，所述安装槽七的内侧壁上固定安装有活性炭吸附板二(8)，所述活性炭吸附板二(8)的一侧设置有安装槽八，所述安装槽八的内侧壁上固定安装有过滤板(9)，所述活性炭吸附板二(8)的底部设置有安装槽九，所述安装槽九的内侧壁上固定安装有外壳(10)。
2.根据权利要求1所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述净化箱一(1)的顶部设置有安装槽四，所述安装槽四的内侧壁上固定安装有密封块一(11)，所述密封块一(11)的底部设置有安装槽五，所述安装槽五的内侧壁上固定安装有吸附棉一(12)。
3.根据权利要求2所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述外壳(10)的一侧固定安装在所述净化箱二(2)内侧壁上，所述外壳(10)的内侧壁上设置有凹槽一，所述凹槽一的内侧壁上固定安装有砂层(13)，所述砂层(13)内投放有硝化菌。
4.根据权利要求1所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述净化箱一(1)与所述净化箱二(2)的连接区域设置有安装孔二，所述安装孔二的内侧壁上固定安装有连接管一(14)，所述净化箱二(2)的一侧设置有凹槽二，所述净化箱三(3)固定安装在所述凹槽二的内侧壁上。
5.根据权利要求1所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述净化箱三(3)的一侧设置有凹槽三，所述凹槽三的内侧壁上固定安装有电机箱(15)，所述电机箱(15)的内侧壁上固定安装有增氧机(16)，所述电机箱(15)与所述净化箱三(3)的连接区域设置有通孔，所述通孔的内侧壁上固定安装有爆氧管(17)，所述爆氧管(17)上设置有通氧孔。
6.根据权利要求1所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述净化箱三(3)底部的内侧壁上设置有凹槽四，所述凹槽四的内侧壁上固定安装有活性炭吸附板三(18)，所述活性炭吸附板三(18)的一侧设置有凹槽五，所述凹槽五的内侧壁上固定安装有过滤棉二(19)。
7.根据权利要求1所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述净化箱三(3)的一侧设置有凹槽五，所述净化箱四(4)固定安装在所述凹槽五的内侧壁上，所述净化箱四(4)内盛放有生化球(20)。
8.根据权利要求1所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述净化箱四(4)的一侧设置有安装孔三，所述安装孔三的内侧壁上固定安装有过滤网(21)。
9.根据权利要求7所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述净化箱二(2)、所述净化箱三(3)和所述净化箱四(4)顶部的内侧壁上均设置有凹槽六。
10.根据权利要求7所述的一种阶梯型水产养殖污水过滤系统，其特征在于：所述凹槽六的内侧壁上固定安装有密封块二(22)，所述密封块二(22)的底部设置有凹槽七，所述凹槽七的内侧壁上固定安装有吸附棉二(23)。
说明书
一种阶梯型水产养殖污水过滤系统
技术领域
本发明涉及水产养殖技术领域，特别涉及一种阶梯型水产养殖污水过滤系统。
背景技术
水产养殖业是人类利用可供养殖(包括种植)的水域，按照养殖对象的生态习性和对水域环境条件的要求，运用水产养殖技术和设施，从事水生经济动、植物养殖。为农业生产部门之一，按照养殖对象的生态习性和对水域环境条件的要求不同，运用水产养殖技术和设施，从事水生经济动、植物养殖，为农业生产部门之一。按水域性质不同分为海水养殖业和淡水养殖业。按养殖、种植对象，分为鱼类、虾蟹类、贝类，及藻类、芡、莲、藕等。中国水产养殖业历史悠久，远至公元前1142年(殷末周初)已知凿池养鱼，范蠡约在公元前460年著有《养鱼经》，为世界最早的养鱼文献。新中国成立后，通过大力改造利用一切可供养殖的水域和潜在水域，扩大养殖面积和提高单位面积(水体)产量；开拓水产养殖的新领域、新途径，发展工厂化、机械化、高密度温流水、网箱(包括多层网箱)、人工鱼礁、立体、间套混等养殖，向集约化经营方向发展，挖掘水产生产潜力；保护水产资源和生态环境，水产养殖业获得较快发展，水产养殖业是利用适宜水域养殖水产经济动植物的生产事业。渔业的重要组成部分。人类从事水产养殖的时期较之采捕天然水产资源的捕捞业为晚。水产养殖业的出现和发展，标志着人类影响及控制水域能力的增强，展水产养殖有重要意义,表现在:①能经济地为人类提供优质动物蛋白食品。在动物饲养中，鱼类是水生变温动物，较之陆生恒温的家畜、家禽能量消耗少,饲料转化效率高,产品中动物蛋白质含量也高。②能为工业提供原料，是医药工业、化学工业、饲料工业等的重要原料来源。③对于弥补海洋捕捞的不足具有重大作用。随着世界人口的迅速增长和经济的发展，人类对动物性蛋白质的需要量日益增加，但捕捞量受到天然渔业资源更新的限制。渔业预测指出，年渔获量不断增加的趋势已达到顶点，今后单靠捕捞天然渔业资源将无法满足需求量。④有利于维持生态平衡。在近海地区，可因养殖产量增长减轻捕捞强度，防止过度捕捞导致生态失去平衡；在内陆水域，水产养殖与农业的其他一些生产相结合，利于形成良性生态循环
发明内容
本发明的目的在于提供一种阶梯型水产养殖污水过滤系统，以解决上述背景技术中提出的现有的水产养殖在使用时，会出现压力不够的情况，从而会对其进行二次增压，但是，现有的市场上并没有相应二次增压调节装置，进而无法对增压情况进行控制，使用时较为不便的问题。
为实现上述目的，本发明提供如下技术方案：一种阶梯型水产养殖污水过滤系统，包括净化箱，所述净化箱包括净化箱一、净化箱二、净化箱三和净化箱四，所述净化箱一的一侧设置有安装孔一，所述安装孔一的内侧壁上固定安装有导水管，所述净化箱一底部的内侧壁上设置有安装槽一，所述安装槽一的内侧壁上固定安装有活性炭吸附板一，所述活性炭吸附板一的外侧壁上设置有安装槽二，所述安装槽二的内侧壁上固定安装有过滤棉一，所述净化箱一的内侧壁上设置有安装槽三，所述过滤棉一的一端固定安装在所述安装槽三的内侧壁上，所述净化箱一的一侧设置有安装槽六，所述净化箱二固定安装在所述安装槽六的内侧壁上，所述净化箱二底部的内侧壁上设置有安装槽七，所述安装槽七的内侧壁上固定安装有活性炭吸附板二，所述活性炭吸附板二的一侧设置有安装槽八，所述安装槽八的内侧壁上固定安装有过滤板，所述活性炭吸附板二的底部设置有安装槽九，所述安装槽九的内侧壁上固定安装有外壳。
优选的，所述净化箱一的顶部设置有安装槽四，所述安装槽四的内侧壁上固定安装有密封块一，所述密封块一的底部设置有安装槽五，所述安装槽五的内侧壁上固定安装有吸附棉一。
优选的，所述外壳的一侧固定安装在所述净化箱二内侧壁上，所述外壳的内侧壁上设置有凹槽一，所述凹槽一的内侧壁上固定安装有砂层，所述砂层内投放有硝化菌。
优选的，所述净化箱一与所述净化箱二的连接区域设置有安装孔二，所述安装孔二的内侧壁上固定安装有连接管一，所述净化箱二的一侧设置有凹槽二，所述净化箱三固定安装在所述凹槽二的内侧壁上。
优选的，所述净化箱三的一侧设置有凹槽三，所述凹槽三的内侧壁上固定安装有电机箱，所述电机箱的内侧壁上固定安装有增氧机，所述电机箱与所述净化箱三的连接区域设置有通孔，所述通孔的内侧壁上固定安装有爆氧管，所述爆氧管上设置有通氧孔。
优选的，所述净化箱三底部的内侧壁上设置有凹槽四，所述凹槽四的内侧壁上固定安装有活性炭吸附板三，所述活性炭吸附板三的一侧设置有凹槽五，所述凹槽五的内侧壁上固定安装有过滤棉二。
优选的，所述净化箱三的一侧设置有凹槽五，所述净化箱四固定安装在所述凹槽五的内侧壁上，所述净化箱四内盛放有生化球。
优选的，所述净化箱四的一侧设置有安装孔三，所述安装孔三的内侧壁上固定安装有过滤网。
优选的，所述净化箱二、所述净化箱三和所述净化箱四顶部的内侧壁上均设置有凹槽六。
优选的，所述凹槽六的内侧壁上固定安装有密封块二，所述密封块二的底部设置有凹槽七，所述凹槽七的内侧壁上固定安装有吸附棉二。
本发明的技术效果和优点：使用者可先将导水管与外界的供水设备连接，从而外界的水可进入净化箱一内，净化箱一内的水在经过过滤棉一后可进入到净化箱二内，净化箱二内设置有外壳和硝化菌，硝化细菌是一类好氧性细菌，包括亚硝酸菌和硝酸菌，生活在有氧的水中或砂层中，在氮循环水质净化过程中扮演着很重要的角色，从而可对净化箱二内的水进行净化，净化后的水可进入净化箱三内，净化箱三的一侧设置有增氧机，增氧机通电工作后可提高净化箱三内水的氧气含量，然后净化箱三内的水可进入净化箱四内，净化箱四内设置有生化球，从而可再次提高本发明水内的氧气含量，目前国内养殖水处理系统种类繁多，主要依据养殖环境、养殖品种所设计，具有各自的优点和局限性，而新兴的工厂化循环水处理系统虽然过滤效果好，但其系统结构复杂、成本较高，增加了养殖户的投入成本和投资风险，很难在养殖户中推广开来。
（发明人：徐步前 ）
