申请日 20201105
公开（公告）日 20210209
IPC分类号 C02F1/00
摘要
本发明公开了一种污水水循环使用的环保水处理设备，涉及环保水处理设备技术领域，解决了现有的水处理设备，截挡滤出的菜叶大都直接被抓取扔放于地面上，菜叶上的箜水得不到收集利用造成一定程度的浪费的问题。一种污水水循环使用的环保水处理设备，包括水箱，所述水箱包括四边围栏，转轴，挡栏杆，进水罩和支撑框，所述水箱整体呈矩形结构，其顶端支撑焊接有一处四边围栏，此四边围栏的顶端中间处顶撑焊接有一处进水罩四边进水罩，且四边围栏左侧壁的前端位置锁紧固定有一处电机。本发明中的刮板可左右往复滑动将承接于L状接水板中的菜叶以及其他杂物滑刮推落于地面上，这省去手动出力对L状接水板进行清洁的麻烦，使用方便省力。
权利要求书

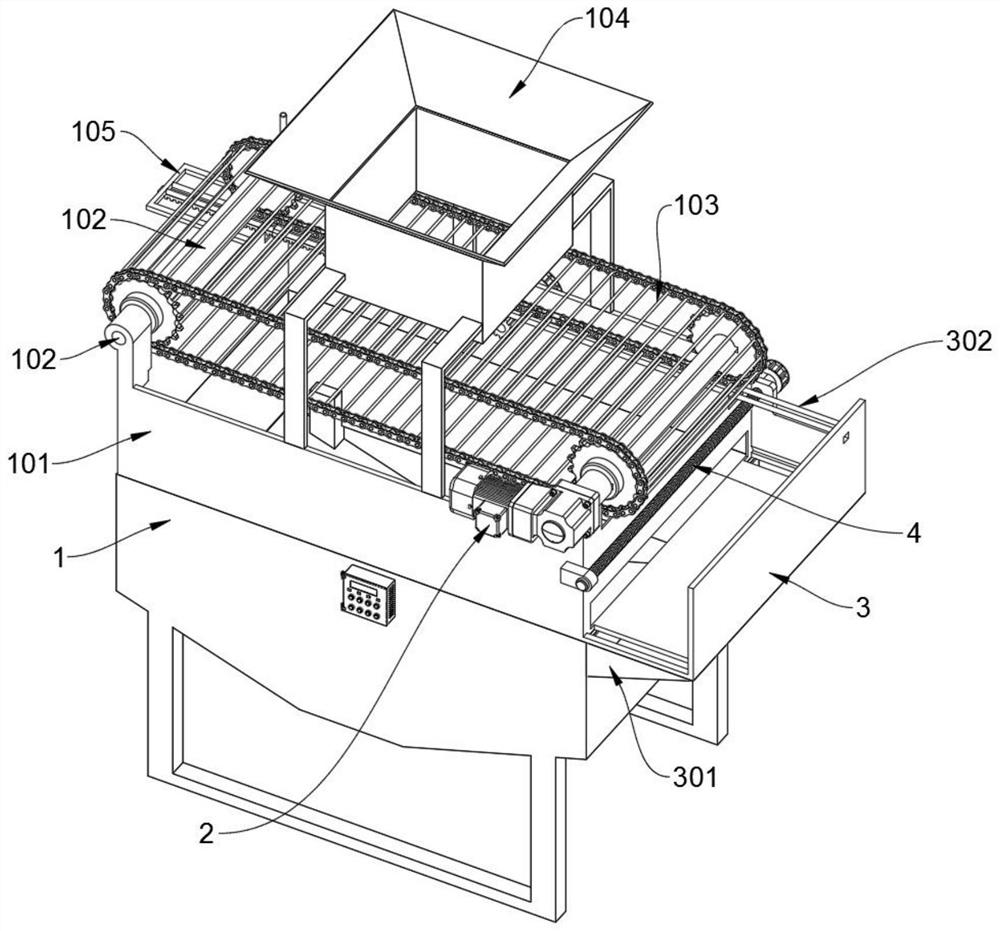

1.一种污水水循环使用的环保水处理设备，其特征在于：包括水箱(1)，所述水箱(1)包括四边围栏(101)，转轴(102)，挡栏杆(103)，进水罩(104)和支撑框(105)，所述水箱(1)整体呈矩形结构，其顶端支撑焊接有一处四边围栏(101)，此四边围栏(101)的顶端中间处顶撑焊接有一处四边进水罩(104)，且四边围栏(101)左侧壁的前端位置锁紧固定有一处电机(2)；所述四边围栏(101)左侧壁的前后两侧位置对称转插安装有两处转轴(102)，此两处转轴(102)上对称套装有四处链轮，这四处链轮上撑紧安装有两根链条，且两根链条之间环绕排布有一圈挡栏杆(103)；所述四边围栏(101)后侧壁的右侧位置支撑焊接有一处支撑框(105)，且四边围栏(101)前侧壁上支撑焊接有一处L状接水板(3)；所述L状接水板(3)包括轨道轴(302)，所述L状接水板(3)竖撑板段的右侧顶端部分与支撑框(105)之间间隔焊接有两处轨道轴(302)，此两处轨道轴(302)上套滑安装有一处矩形滑块(6)；所述四边围栏(101)前侧壁的中间位置上转插安装有一处螺纹轴(4)，且四边围栏(101)右侧壁的中间位置转插安装有一处第一同步轮(5)；所述螺纹轴(4)包括第二同步轮(401)，所述螺纹轴(4)的右端套装有一处第二同步轮(401)，且第一同步轮(5)与第二同步轮(401)通过同步带传动连接。
2.根据权利要求1所述的一种污水水循环使用的环保水处理设备，其特征在于：所述电机(2)与前端转轴(102)轴接传动，且一圈挡栏杆(103)之间的空隙中覆盖封堵有不锈钢金属滤网。
3.根据权利要求1所述的一种污水水循环使用的环保水处理设备，其特征在于：所述L状接水板(3)还包括导水槽(301)和轨道条(303)，所述L状接水板(3)的底部焊接固定有一处三角导水槽(301)，此导水槽(301)与水箱(1)焊接连通，且L状接水板(3)竖撑半段的中间位置焊接固定有一处横向轨道条(303)。
4.根据权利要1所述的一种污水水循环使用的环保水处理设备，其特征在于：所述螺纹轴(4)还包括刮板(402)，所述螺纹轴(4)上啮合套滑安装有一处刮板(402)，此刮板(402)与轨道条(303)滑动配合，且刮板(402)滑动位于L状接水板(3)的内部并与L状接水板(3)的水平板段滑刮接触。
5.根据权利要求1所述的一种污水水循环使用的环保水处理设备，其特征在于：所述滑块(6)包括竖撑光杆(601)和齿条(602)，所述滑块(6)的顶端支撑焊接有一处竖撑光杆(601)，且滑块(6)的底部焊接固定有一处水平齿条(602)。
6.根据权利要求1所述的一种污水水循环使用的环保水处理设备，其特征在于：所述水箱(1)还包括定位环(106)，两处所述转轴(102)右侧链条的链销上焊接固定有一处定位环(106)，竖撑光杆(601)与此定位环(106)穿滑配合。
7.根据权利要求1所述的一种污水水循环使用的环保水处理设备，其特征在于：所述第一同步轮(5)包括齿轮(501)，所述第一同步轮(5)转轴的尾端套装有一处齿轮(501)，此齿轮(501)对应与齿条(602)啮合接触。
8.根据权利要求1所述的一种污水水循环使用的环保水处理设备，其特征在于：所述L状接水板(3)水平板段的左右两端位置对称贯穿开设有两处漏水槽，此两处漏水槽与四边围栏(101)前侧壁底部的漏水槽上均覆盖有金属滤网。
说明书
一种污水水循环使用的环保水处理设备
技术领域
本发明涉及环保水处理设备技术领域，具体为一种污水水循环使用的环保水处理设备。
背景技术
目前，酒店厨房和盥洗室的用水器皿都使用的是直管式下水件，都直接与下水管连接，已逐渐习惯于长流式洗涤用水方式，使得器皿中已用过的非净水既清水，并且流出的水难以回收，无法进行二次利用，造成不必要的浪费，日常生活洗菜后的水能够用来拖地、冲厕或者浇花，实现水资源的再次利用，节约水资源，为实现水资源的循环利用，减少浪费，因此，本方案提供一种环保型污水过滤处理设备，能够合理利用水资源，实现水资源的二次利用，使用更加方便。
例如专利号为CN201821830202.9的专利，公开了一种环保型污水过滤处理设备，包括设备本体，所述设备本体包括洗菜池、支撑板、水箱和小水池，所述支撑板焊接在洗菜池底部，所述水箱设置在支撑板之间，所述小水池焊接在洗菜池一侧，所述洗菜池上设有水龙头，所述洗菜池内设有铁丝网，所述铁丝网底部设有漏网，所述洗菜池底部开有漏水口，所述水箱包括蓄水池和烘干箱，所述烘干箱设置在蓄水池一侧，所述烘干箱另一侧设有风箱和蓄电箱，所述蓄电箱设置在风箱底部，所述蓄电箱内设有蓄电池，该环保型污水过滤处理设备设计合理，能够合理利用水资源，实现水资源的二次利用，使用更加方便。
现有水处理设备大都需人工频繁的对截挡滤净部件上的菜叶杂质实施抓取清理，使用操作较为繁琐不便费力，且截挡滤出的菜叶大都直接被抓取扔放于地面上，菜叶上的箜水得不到收集利用造成一定程度的浪费，此外箜水直接溢出积攒于地面上，致使地面积水严重，造成后续清理麻烦的问题。
发明内容
本发明的目的在于提供一种污水水循环使用的环保水处理设备，以解决上述背景技术中提出的截挡滤出的菜叶大都直接被抓取扔放于地面上，菜叶上的箜水得不到收集利用造成一定程度的浪费的问题。
为实现上述目的，本发明提供如下技术方案：一种污水水循环使用的环保水处理设备，包括水箱，所述水箱包括四边围栏，转轴，挡栏杆，进水罩和支撑框，所述水箱整体呈矩形结构，其顶端支撑焊接有一处四边围栏，此四边围栏的顶端中间处顶撑焊接有一处四边进水罩，且四边围栏左侧壁的前端位置锁紧固定有一处电机；所述四边围栏左侧壁的前后两侧位置对称转插安装有两处转轴，此两处转轴上对称套装有四处链轮，这四处链轮上撑紧安装有两根链条，且两根链条之间环绕排布有一圈挡栏杆；所述四边围栏后侧壁的右侧位置支撑焊接有一处支撑框，且四边围栏前侧壁上支撑焊接有一处L状接水板；所述L状接水板包括轨道轴，所述L状接水板竖撑板段的右侧顶端部分与支撑框之间间隔焊接有两处轨道轴，此两处轨道轴上套滑安装有一处矩形滑块；所述四边围栏前侧壁的中间位置上转插安装有一处螺纹轴，且四边围栏右侧壁的中间位置转插安装有一处第一同步轮；所述螺纹轴包括第二同步轮，所述螺纹轴的右端套装有一处第二同步轮，且第一同步轮与第二同步轮通过同步带传动连接。
优选的，所述电机与前端转轴轴接传动，且一圈挡栏杆之间的空隙中覆盖封堵有不锈钢金属滤网。
优选的，所述L状接水板还包括导水槽和轨道条，所述L状接水板的底部焊接固定有一处三角导水槽，此导水槽与水箱焊接连通，且L状接水板竖撑半段的中间位置焊接固定有一处横向轨道条。
优选的，所述螺纹轴还包括刮板，所述螺纹轴上啮合套滑安装有一处刮板，此刮板与轨道条滑动配合，且刮板滑动位于L状接水板的内部并与L状接水板的水平板段滑刮接触。
优选的，所述滑块包括竖撑光杆和齿条，所述滑块的顶端支撑焊接有一处竖撑光杆，且滑块的底部焊接固定有一处水平齿条。
优选的，所述水箱还包括定位环，两处所述转轴右侧链条的链销上焊接固定有一处定位环，竖撑光杆与此定位环穿滑配合。
优选的，所述第一同步轮包括齿轮，所述第一同步轮转轴的尾端套装有一处齿轮，此齿轮对应与齿条啮合接触。
优选的，所述L状接水板水平板段的左右两端位置对称贯穿开设有两处漏水槽，此两处漏水槽与四边围栏前侧壁底部的漏水槽上均覆盖有金属滤网。
与现有技术相比，本发明的有益效果是：
1、本发明一圈挡栏杆与其上的金属滤网共同组成了滤网传送带，此滤网传送带可以对从进水罩浇入的洗菜污水进行过滤处理，将洗菜污水中菜叶等杂物截挡滤出，且滤网传送带可将截挡于其顶端的菜叶传送导卸于L状接水板中，这省去人工手动抓取清理滤净部件上杂质的麻烦，缩减了设备使用时的人工参与步骤，降低了工人的劳动强度；
2、本发明的螺纹轴可正反转推进驱使刮板左右往复滑动将承接于L状接水板中的菜叶以及其他杂物经其两端开口滑刮推落于地面上，这省去手动出力对L状接水板进行清洁的麻烦，使用方便省力；
3、本发明通过滑块以及齿条的动力传递，刮板可利用两根链条的旋转动力进行驱使，这充分利用了电机的动能，省去为刮板单独额外配套驱动力源，将低了设备的造价并有利于设备减重，便于市场推广；
4、本发明L状接水板底部左右两处漏水槽与四边围栏前侧壁底部的漏水槽能够将截滤菜叶上的箜水漏排于水箱中，避免箜水大量外泄致使地面严重积水，造成后续清理的麻烦。
（发明人：李荣国 ）
