申请日 20201105
公开（公告）日 20210209
IPC分类号 B01D29/64; B01D29/62
摘要
本发明公开了一种污水过滤环保装置，包括装置本体和过滤装置；所述装置本体的底端内可拆卸安装有过滤装置，装置本体的两侧对称连通设置有出料腔，装置本体的上部内设置有移动装置，移动装置的底端固定安装有刮板，刮板的底端活动相抵有过滤网，过滤网的两侧对称通过第一转轴转动安装有挡板，挡板的底端设置有卷簧，卷簧套设在第一转轴上，且卷簧的两端分别固定设置在挡板和装置本体内，第一转轴的一端固定安装有圆盘，圆盘的底端中部设置有限位槽，圆盘的一侧滑动设置有限位销，限位销与弹性装置固定连接。本实发明装置设置有刮板可自动将过滤网上的漂浮物以及固体杂质推向两侧的出料腔内，保证了过滤的质量和过滤的效率。
权利要求书

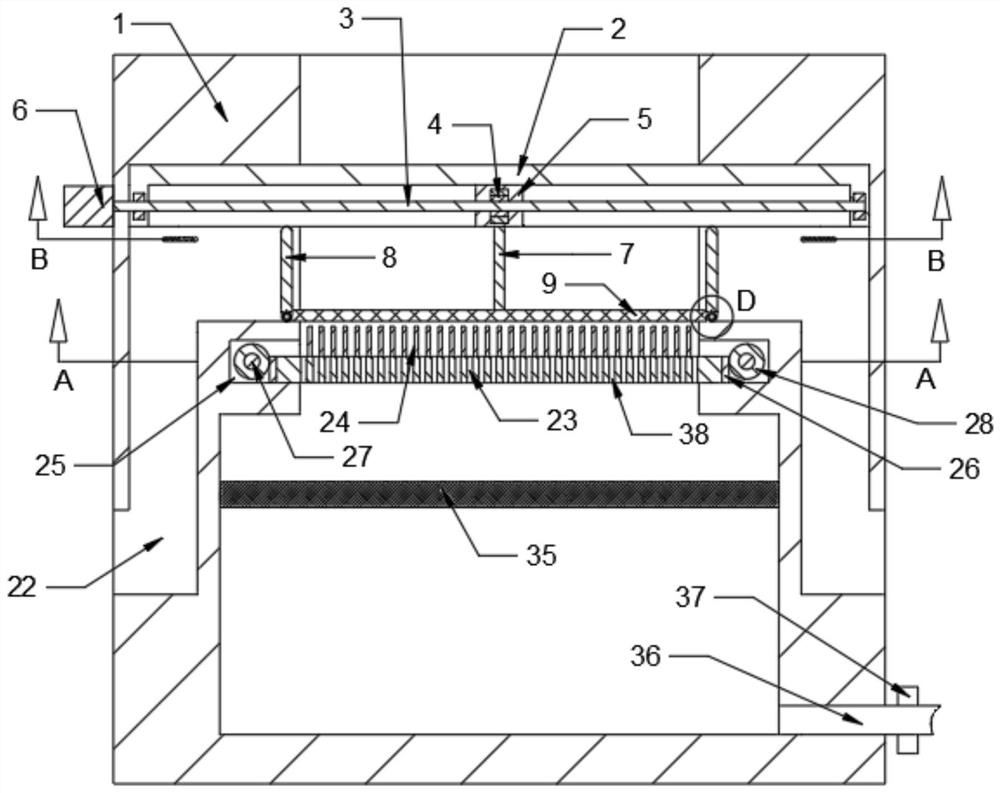

1.一种污水过滤环保装置，包括装置本体(1)和过滤装置(35)；所述装置本体(1)的底端内可拆卸安装有过滤装置(35)；其特征在于，所述装置本体(1)的两侧对称连通设置有出料腔(22)；所述装置本体(1)的上部内设置有移动装置；所述移动装置的底端固定安装有刮板(7)；所述刮板(7)的底端活动相抵有过滤网(9)；所述过滤网(9)固定安装在装置本体(1)内；所述过滤网(9)的两侧对称通过第一转轴(10)转动安装有挡板(8)；所述挡板(8)的底端设置有卷簧(11)；所述卷簧(11)套设在第一转轴(10)上，且卷簧(11)的两端分别固定设置在挡板(8)和装置本体(1)内；所述第一转轴(10)的一端固定安装有圆盘(12)；所述圆盘(12)的底端中部设置有限位槽(13)；所述圆盘(12)靠近刮板(7)的一侧滑动设置有限位销(14)；所述限位销(14)远离圆盘(12)的一端固定连接有弹性装置；所述弹性装置的一端设置在出料腔(22)内，且弹性装置设置在挡板(8)远离过滤网(9)的一侧。
2.根据权利要求1所述的一种污水过滤环保装置，其特征在于，所述限位销(14)远离圆盘(12)的一端固定连接在第一连杆(15)的底端；所述第一连杆(15)的顶端固定连接在第二连杆(16)的一端上；所述第二连杆(16)对称滑动设置在装置本体(1)垂直于刮板(7)的一侧两端内；所述第二连杆(16)远离第一连杆(15)的一端固定连接有弹性装置。
3.根据权利要求1所述的一种污水过滤环保装置，其特征在于，所述移动装置包括凹形横梁(2)、蜗杆(3)、内齿轮(4)和滑块(5)；所述凹形横梁(2)固定安装在装置本体(1)的上部内；所述凹形横梁(2)的底端内转动安装有蜗杆(3)；所述蜗杆(3)传动啮合有内齿轮(4)；所述内齿轮(4)转动安装在滑块(5)内；所述滑块(5)滑动设置在凹形横梁(2)的底端内；所述滑块(5)的下方固定安装有刮板(7)；所述蜗杆(3)的一端传动连接有第一电机(6)；所述第一电机(6)固定安装在装置本体(1)的外侧。
4.根据权利要求1所述的一种污水过滤环保装置，其特征在于，所述装置本体(1)的底端一侧固定连通设置有导管(36)；所述导管(36)上固定安装有控制阀(37)。
5.根据权利要求1所述的一种污水过滤环保装置，其特征在于，所述过滤网(9)的下方设置有多组顶针(24)；所述顶针(24)的底端均布固定安装在安装板(38)上；所述安装板(38)的两侧对称固定安装有齿板(26)；所述齿板(26)传动啮合有传动装置；所述安装板(38)的两侧滑动设置在滑槽(25)内；所述滑槽(25)对称设置在装置本体(1)的中部两侧内；所述安装板(38)上均布连通设置有多组通孔(23)。
6.根据权利要求2所述的一种污水过滤环保装置 ，其特征在于，所述弹性装置包括滑板(17)、挡杆(18)和弹簧(20)；所述滑板(17)滑动设置在圆形槽(21)靠近刮板(7)的一侧内；所述圆形槽(21)对称设置在装置本体(1)垂直于刮板(7)的一侧两端内；所述滑板(17)远离刮板(7)的一侧设置有弹簧(20)，且弹簧(20)设置在圆形槽(21)内；所述滑板(17)靠近出料腔(22)的一端固定安装有挡杆(18)；所述挡杆(18)滑动设置在移动槽(19)内；所述移动槽(19)对称设置在装置本体(1)垂直于刮板(7)的一侧两端内，且移动槽(19)与圆形槽(21)固定连通；所述挡杆(18)远离滑板(17)的一端设置在出料腔(22)内。
7.根据权利要求5所述的一种污水过滤环保装置，其特征在于，所述传动装置包括第二转轴(27)和第一齿轮(28)；所述第二转轴(27)共设有两组；所述第二转轴(27)转动安装在滑槽(25)内；所述第二转轴(27)上均布固定安装有三组第一齿轮(28)；所述第一齿轮(28)与齿板(26)传动啮合；所述第二转轴(27)的一端分别固定安装有第二齿轮(29)和第三齿轮(30)；所述第二齿轮(29)与第四齿轮(32)传动啮合；所述第四齿轮(32)固定安装在第二转轴(39)上；所述第二转轴(39)转动安装在装置本体(1)的一侧内；所述第三齿轮(30)通过链条(31)传动配合连接有第五齿轮(33)；所述第五齿轮(33)固定安装在第二转轴(39)远离第四齿轮(32)的一端上；所述第二转轴(39)靠近第四齿轮(32)的一端传动连接有第二电机(34)，且第二电机(34)做一定角度的正反转运动；所述第二电机(34)固定安装在装置本体(1)的外侧。
说明书
一种污水过滤环保装置
技术领域
本发明涉及环保装置技术领域，具体是一种污水过滤环保装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置在对污水中的漂浮物以及固体杂质进行过滤时无法自动将漂浮物以及固体杂质从过滤网上除去，需要人工手动清理，若过滤网上的漂浮物以及固体杂质不及时从过滤网上除去会影响过滤的质量以及导致污水处理效率降低，且人工处理费事费力，使污水处理的成本增加。
发明内容
本发明的目的在于提供一种污水过滤环保装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水过滤环保装置，包括装置本体和过滤装置；所述装置本体的底端内可拆卸安装有过滤装置；所述装置本体的两侧对称连通设置有出料腔；所述装置本体的上部内设置有移动装置；所述移动装置的底端固定安装有刮板；所述刮板的底端活动相抵有过滤网；所述过滤网固定安装在装置本体内；所述过滤网的两侧对称通过第一转轴转动安装有挡板；所述挡板的底端设置有卷簧；所述卷簧套设在第一转轴上，且卷簧的两端分别固定设置在挡板和装置本体内；所述第一转轴的一端固定安装有圆盘；所述圆盘的底端中部设置有限位槽；所述圆盘靠近刮板的一侧滑动设置有限位销；所述限位销远离圆盘的一端固定连接有弹性装置；所述弹性装置的一端设置在出料腔内，且弹性装置设置在挡板远离过滤网的一侧。
进一步，所述移动装置包括凹形横梁、蜗杆、内齿轮和滑块；所述凹形横梁固定安装在装置本体的上部内；所述凹形横梁的底端内转动安装有蜗杆；所述蜗杆传动啮合有内齿轮；所述内齿轮转动安装在滑块内；所述滑块滑动设置在凹形横梁的底端内；所述滑块的下方固定安装有刮板；所述蜗杆的一端传动连接有第一电机；所述第一电机固定安装在装置本体的外侧。
进一步，所述限位销远离圆盘的一端固定连接在第一连杆的底端；所述第一连杆的顶端固定连接在第二连杆的一端上；所述第二连杆对称滑动设置在装置本体垂直于刮板的一侧两端内；所述第二连杆远离第一连杆的一端固定连接有弹性装置。
进一步，所述弹性装置包括滑板、挡杆和弹簧；所述滑板滑动设置在圆形槽靠近刮板的一侧内；所述圆形槽对称设置在装置本体垂直于刮板的一侧两端内；所述滑板远离刮板的一侧设置有弹簧，且弹簧设置在圆形槽内；所述滑板靠近出料腔的一端固定安装有挡杆；所述挡杆滑动设置在移动槽内；所述移动槽对称设置在装置本体垂直于刮板的一侧两端内，且移动槽与圆形槽固定连通；所述挡杆远离滑板的一端设置在出料腔内。
进一步，所述装置本体的底端一侧固定连通设置有导管；所述导管上固定安装有控制阀。
进一步，所述过滤网的下方设置有多组顶针；所述顶针的底端均布固定安装在安装板上；所述安装板的两侧对称固定安装有齿板；所述齿板传动啮合有传动装置；所述安装板的两侧滑动设置在滑槽内；所述滑槽对称设置在装置本体的中部两侧内；所述安装板上均布连通设置有多组通孔。
进一步，所述传动装置包括第二转轴和第一齿轮；所述第二转轴共设有两组；所述第二转轴转动安装在滑槽内；所述第二转轴上均布固定安装有三组第一齿轮；所述第一齿轮与齿板传动啮合；所述第二转轴的一端分别固定安装有第二齿轮和第三齿轮；所述第二齿轮与第四齿轮传动啮合；所述第四齿轮固定安装在第二转轴上；所述第二转轴转动安装在装置本体的一侧内；所述第三齿轮通过链条传动配合连接有第五齿轮；所述第五齿轮固定安装在第二转轴远离第四齿轮的一端上；所述第二转轴靠近第四齿轮的一端传动连接有第二电机，且第二电机做一定角度的正反转运动；所述第二电机固定安装在装置本体的外侧。
与现有技术相比，本发明的有益效果是：
本实发明装置设置有刮板可自动将过滤网上的漂浮物以及固体杂质推向两侧的出料腔内，避免漂浮物以及固体杂质影响过滤的质量以及导致污水处理效率，无需人工处理，同时设置有顶针可将堵在过滤网内的小颗粒杂质顶出，避免了极小的固体杂质将过滤网堵塞，保证了污水过滤的效率。
（发明人：李桂霞）
