申请日 20201026
公开（公告）日 20210209
IPC分类号 C02F9/04; B01F7/18
摘要
本发明公开了一种循环式污水沉淀罐，包括主体机构、搅拌机构、清理机构、密封塞、滤网、安装块、螺杆、滑块和刮板。本发明的有益效果是：螺杆连接于搅拌机构，安装块固定于主体机构内壁，密封塞螺纹连接于安装块内壁，安装块内壁连接的滤网连通于安装块内部，滑块螺纹连接于螺杆侧壁并滑动于主体机构内，刮板安装于滑块侧壁并与滤网抵触，刮板滑动于安装块内部，搅拌机构转动时螺杆转动，使滑块带动刮板在安装块内部滑动，进而使刮板刮除滤网侧壁附着的絮状物质，同时也使安装块底端堆积的絮状物质可以排出主体机构内部，从而在搅拌机构加速药剂与污水融合速度的同时也对安装块内堆积的物质进行清理，一定程度上也提高了装置的使用效果。
权利要求书
1.一种循环式污水沉淀罐，包括主体机构(1)，其特征在于：所述主体机构(1)的内部转动有搅拌机构(2)，所述搅拌机构(2)与清理机构(3)之间固定连接，所述清理机构(3)包括密封塞(31)、滤网(32)、安装块(33)、螺杆(34)、滑块(35)和刮板(36)，所述螺杆(34)与搅拌机构(2)之间固定连接并转动于所述安装块(33)的内部，所述安装块(33)固定连接于所述主体机构(1)的内壁并与所述主体机构(1)靠近所述搅拌机构(2)的内部连通，所述密封塞(31)螺纹连接于所述安装块(33)的内壁，所述安装块(33)的内壁固定连接有所述滤网(32)，且所述滤网(32)连通于所述安装块(33)和所述主体机构(1)的内部，所述滑块(35)螺纹连接于所述螺杆(34)的侧壁并滑动于所述主体机构(1)的内部，所述刮板(36)的一端固定安装于所述滑块(35)的侧壁且另一端与所述滤网(32)的侧壁抵触，且所述刮板(36)滑动于所述安装块(33)的内部。

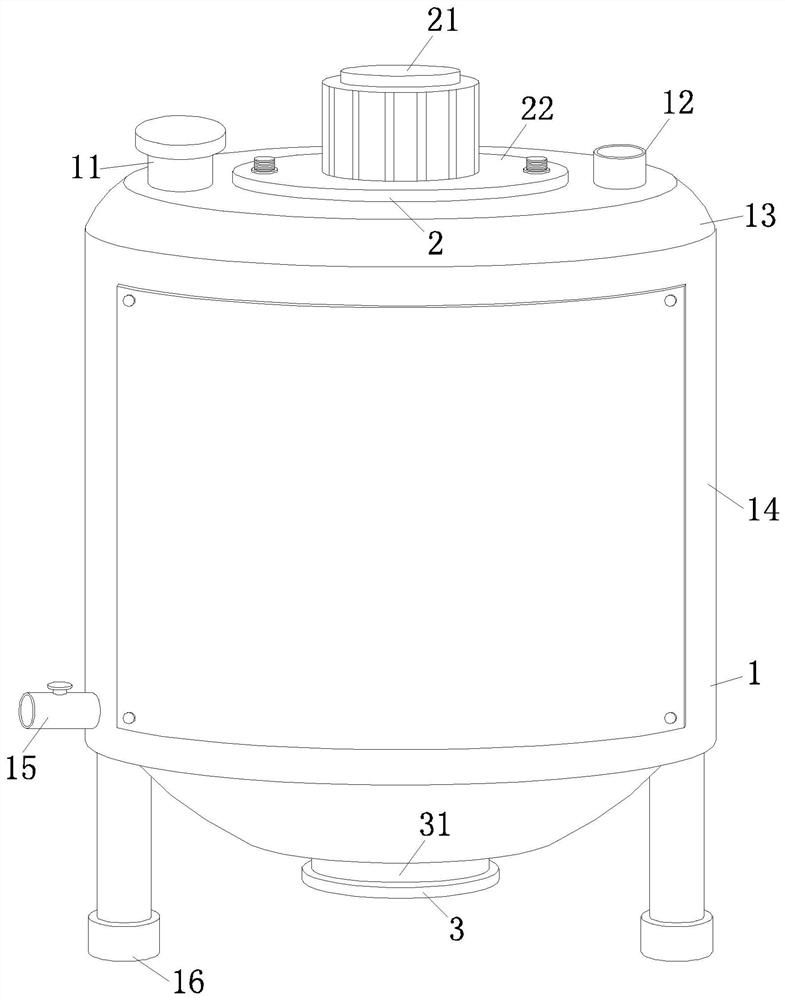

2.根据权利要求1所述的一种循环式污水沉淀罐，其特征在于：所述主体机构(1)包括盖板(13)、罐体(14)和固定箱(17)，所述盖板(13)卡合连接于所述罐体(14)顶端的内壁，所述固定箱(17)安装于所述罐体(14)的内壁并与所述安装块(33)的内部连通，所述安装块(33)固定连接于所述罐体(14)的内壁。
3.根据权利要求2所述的一种循环式污水沉淀罐，其特征在于：所述主体机构(1)还包括进水管(11)、加料管(12)和排水管(15)，所述进水管(11)固定连接于所述盖板(13)的内壁并连通于所述固定箱(17)的内部，所述加料管(12)安装于所述盖板(13)背离所述进水管(11)的内壁，所述排水管(15)固定连接于所述罐体(14)的侧壁并连通于所述罐体(14)的内部。
4.根据权利要求3所述的一种循环式污水沉淀罐，其特征在于：所述主体机构(1)还包括支撑杆(16)和密封垫(18)，若干个所述支撑杆(16)呈环状固定连接于所述罐体(14)的底端，所述密封垫(18)固定连接于所述螺杆(34)的侧壁并与所述固定箱(17)和所述安装块(33)的内壁转动连接。
5.根据权利要求4所述的一种循环式污水沉淀罐，其特征在于：所述搅拌机构(2)包括电机(21)和固定板(22)，所述固定板(22)固定连接于所述盖板(13)的顶端，所述电机(21)固定安装于所述固定板(22)的顶端。
6.根据权利要求5所述的一种循环式污水沉淀罐，其特征在于：所述搅拌机构(2)还包括转轴(23)和空腔(24)，所述转轴(23)的一端贯穿所述盖板(13)和所述固定板(22)的内壁并延伸至所述电机(21)，所述转轴(23)的另一端固定连接于所述螺杆(34)的内壁，所述加料管(12)的另一端连通于所述盖板(13)内部设有的所述空腔(24)部位。
7.根据权利要求6所述的一种循环式污水沉淀罐，其特征在于：所述搅拌机构(2)还包括水槽(25)和搅拌杆(26)，所述空腔(24)部位连通于所述转轴(23)内部设有的所述水槽(25)部位，所述搅拌杆(26)固定连接于所述转轴(23)的侧壁并转动于所述固定箱(17)的内部，且所述搅拌杆(26)连通于所述转轴(23)内部设有的所述水槽(25)部位。
说明书
一种循环式污水沉淀罐
技术领域
本发明涉及一种污水沉淀罐，具体为一种循环式污水沉淀罐，属于污水处理技术领域。
背景技术
污水处理，为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
然而，传统的污水处理罐在对污水进行处理时，需要添加药剂使污水中含有的杂质沉淀，但是直接添加药剂与污水混合的速度较慢，进而不利于提高装置的处理效果；另外，经过处理后的污水在排放后，罐体内部和底端堆积的絮状物质比较难以清理，进而不利于提高操作人员的清洁速度，同时也不利于提高装置的使用效率。
发明内容
本发明的目的就在于为了解决上述问题而提供一种循环式污水沉淀罐，操作灵活，便于安装，在加快药剂与污水融合速度的同时对罐体内部堆积的絮状物质进行刮除清理，从而提高了装置的使用效率。
本发明通过以下技术方案来实现上述目的，一种循环式污水沉淀罐，包括主体机构，所述主体机构的内部转动有搅拌机构，所述搅拌机构与清理机构之间固定连接，所述清理机构包括密封塞、滤网、安装块、螺杆、滑块和刮板，所述螺杆与搅拌机构之间固定连接并转动于所述安装块的内部，所述安装块固定连接于所述主体机构的内壁并与所述主体机构靠近所述搅拌机构的内部连通，所述密封塞螺纹连接于所述安装块的内壁，所述安装块的内壁固定连接有所述滤网，且所述滤网连通于所述安装块和所述主体机构的内部，所述滑块螺纹连接于所述螺杆的侧壁并滑动于所述主体机构的内部，所述刮板的一端固定安装于所述滑块的侧壁且另一端与所述滤网的侧壁抵触，且所述刮板滑动于所述安装块的内部。
优选的，为了便于使罐体密封，所述主体机构包括盖板、罐体和固定箱，所述盖板卡合连接于所述罐体顶端的内壁，所述固定箱安装于所述罐体的内壁并与所述安装块的内部连通，所述安装块固定连接于所述罐体的内壁。
优选的，为了便于将水加入罐体内部，所述主体机构还包括进水管、加料管和排水管，所述进水管固定连接于所述盖板的内壁并连通于所述固定箱的内部，所述加料管安装于所述盖板背离所述进水管的内壁，所述排水管固定连接于所述罐体的侧壁并连通于所述罐体的内部。
优选的，为了对罐体进行支撑，所述主体机构还包括支撑杆和密封垫，若干个所述支撑杆呈环状固定连接于所述罐体的底端，所述密封垫固定连接于所述螺杆的侧壁并与所述固定箱和所述安装块的内壁转动连接。
优选的，为了便于使转轴转动，所述搅拌机构包括电机和固定板，所述固定板固定连接于所述盖板的顶端，所述电机固定安装于所述固定板的顶端。
优选的，为了便于使药剂流入转轴内部，所述搅拌机构还包括转轴和空腔，所述转轴的一端贯穿所述盖板和所述固定板的内壁并延伸至所述电机，所述转轴的另一端固定连接于所述螺杆的内壁，所述加料管的另一端连通于所述盖板内部设有的所述空腔部位。
优选的，为了加速药剂与污水融合，所述搅拌机构还包括水槽和搅拌杆，所述空腔部位连通于所述转轴内部设有的所述水槽部位，所述搅拌杆固定连接于所述转轴的侧壁并转动于所述固定箱的内部，且所述搅拌杆连通于所述转轴内部设有的所述水槽部位。
本发明的有益效果是：螺杆与搅拌机构之间固定连接并转动于安装块的内部，安装块固定连接于主体机构的内壁并与主体机构靠近搅拌机构的内部连通，密封塞螺纹连接于安装块的内壁，安装块的内壁固定连接有滤网，且滤网连通于安装块和主体机构的内部，滑块螺纹连接于螺杆的侧壁并滑动于主体机构的内部，刮板的一端固定安装于滑块的侧壁且另一端与滤网的侧壁抵触，且刮板滑动于安装块的内部，搅拌机构转动时带动螺杆转动，进而使滑块带动刮板在安装块的内部滑动，进而使刮板对滤网侧壁附着的絮状物质进行刮除，同时也使安装块底端堆积的絮状物质可以排出主体机构内部，从而在搅拌机构加速药剂与污水融合速度的同时也对安装块内部堆积的物质进行清理，一定程度上也提高了装置的使用效果。
（发明人：沈舟;苏文秀;李健 ）
