申请日2020.05.08
公开（公告）日2021.02.19
IPC分类号F04D7/04; F04D13/02; F04D29/00; F04D29/66; F02B63/06
摘要
本实用新型涉及污水泵技术领域，尤其是一种移动式污水泵，包括移动架，所述移动架的底部四角均固定设有万向轮，所述移动架顶部相对的两侧均焊接支撑板，所述支撑板的顶部均开设有第一凹槽，所述第一凹槽内相对的两侧均开设有限位槽，所述第一凹槽的底部均开设有第二凹槽，所述第二凹槽内均固定设有缓冲垫，所述缓冲垫的顶部均放置有与限位槽相平行的固定板，该移动式污水泵对比现有污水泵的优点在于设计合理，结构简单，搬运方便、轻松，减震与降噪效果好，能够有效的降低震动产生的噪音。
权利要求书

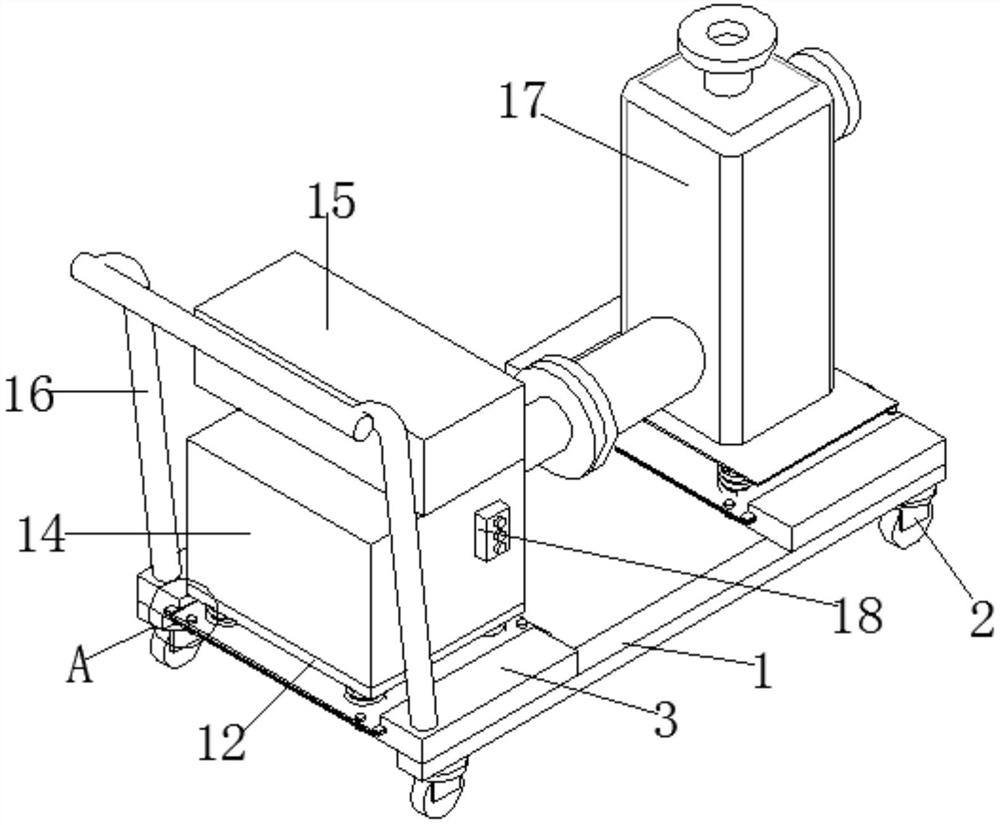

1.一种移动式污水泵，包括移动架(1)，其特征在于，所述移动架(1)的底部四角均固定设有万向轮(2)，所述移动架(1)顶部相对的两侧均焊接支撑板(3)，所述支撑板(3)的顶部均开设有第一凹槽(4)，所述第一凹槽(4)内相对的两侧均开设有限位槽(5)，所述第一凹槽(4)的底部均开设有第二凹槽(6)，所述第二凹槽(6)内均固定设有缓冲垫(7)，所述缓冲垫(7)的顶部均放置有与限位槽(5)相平行的固定板(8)，所述支撑板(3)相对的两侧位于缓冲垫(7)的底部均固定设有若干安装板(9)，所述缓冲垫(7)、固定板(8)、安装板(9)均开设有若干相垂直的通孔(10)，所述固定板(8)的顶部均固定设有伸缩杆(11)，所述伸缩杆(11)的顶部均焊接托板(12)，所述托板(12)的底部与固定板(8)之间位于伸缩杆(11)的外表面均固定设有弹簧(13)，所述托板(12)的顶部分别螺栓连接发动机(14)与水泵(17)，所述发动机(14)的顶部固定设有油箱(15)、且相连，所述支撑板(3)顶部一侧焊接推杆(16)，所述发动机(14)的外表面一侧固定设有控制开关(18)。
2.根据权利要求1所述的一种移动式污水泵，其特征在于，所述缓冲垫(7)为橡胶缓冲垫，安装板(9)设置有四个、且均匀设置在支撑板(3)相对的两侧。
3.根据权利要求1所述的一种移动式污水泵，其特征在于，所述安装板(9)与限位槽(5)的接触面均固定设有缓冲垫(7)，万向轮(2)为锁止万向轮，推杆(16)的外表面包覆有橡胶防滑垫、且橡胶防滑垫的外表面设有防滑纹路。
说明书
一种移动式污水泵
技术领域
本实用新型涉及污水泵技术领域，尤其涉及一种移动式污水泵。
背景技术
污水泵属于离心杂质的一种，具有多种形式：如潜水式和干式二种，目前最常用的潜水式为WQ型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种，主要用于输送城市污水，现有技术中的污水泵由于污水泵包括泵体、发动机和油箱等零件组成，从而造成了污水泵较重，在移动时不够便利，需要多人抬起污水泵或采用其它搬运工具才可搬运污水泵；并且现有的污水泵在使用时与地面碰撞产生的噪音较大，为此，我们提出一种移动式污水泵来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在现有技术中的污水泵由于污水泵包括泵体、发动机和油箱等零件组成，从而造成了污水泵较重，在移动时不够便利，需要多人抬起污水泵或采用其它搬运工具才可搬运污水泵；并且现有的污水泵在使用时与地面碰撞产生的噪音较大的缺点，而提出的一种移动式污水泵。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种移动式污水泵，包括移动架，所述移动架的底部四角均固定设有万向轮，所述移动架顶部相对的两侧均焊接支撑板，所述支撑板的顶部均开设有第一凹槽，所述第一凹槽内相对的两侧均开设有限位槽，所述第一凹槽的底部均开设有第二凹槽，所述第二凹槽内均固定设有缓冲垫，所述缓冲垫的顶部均放置有与限位槽相平行的固定板，所述支撑板相对的两侧位于缓冲垫的底部均固定设有若干安装板，所述缓冲垫、固定板、安装板均开设有若干相垂直的通孔，所述固定板的顶部均固定设有伸缩杆，所述伸缩杆的顶部均焊接托板，所述托板的底部与固定板之间位于伸缩杆的外表面均固定设有弹簧，所述托板的顶部分别螺栓连接发动机与水泵，所述发动机的顶部固定设有油箱、且相连，所述支撑板顶部一侧焊接推杆，所述发动机的外表面一侧固定设有控制开关。
优选的，所述缓冲垫为橡胶缓冲垫，安装板设置有四个、且均匀设置在支撑板相对的两侧。
优选的，所述安装板与限位槽的接触面均固定设有缓冲垫，万向轮为锁止万向轮，推杆的外表面包覆有橡胶防滑垫、且橡胶防滑垫的外表面设有防滑纹路。
本实用新型提出的一种移动式污水泵，有益效果在于：通过设有推杆与万向轮的配合进行移动，通过设有伸缩杆与弹簧对托板进行减震，通过设有缓冲垫对固定板进行进一步的缓冲减震，该移动式污水泵设计合理，结构简单，搬运方便、轻松，减震与降噪效果好，能够有效的降低震动产生的噪音。
（发明人：王重任）
