申请日2020.03.09
公开（公告）日2021.02.23
IPC分类号C02F9/04; C02F101/14
摘要
本实用新型公开了一种用于饮用水过滤的除氟设备，包括除氟器和排水管，本实用新型水质检测装置由进水口、离子传感器、显示屏和出水口组成，当输送管组中过滤好的饮用水从进水口流进离子传感器中，通过固定在敏感膜上的氟离子识别材料有结合被传感的过滤水中含有的氟离子，从而发生膜电位或膜电流的改变，将信息转换成电信号传送到控制中心，并通过显示屏33显示氟离子含量值，有益效果是通过水质检测装置安装在过滤水口处，使对过滤好的饮用水进行检测负离子的含量，通过离子传感器监测过滤饮用水的氟离子含量，通过离子传感器监测过滤饮用水的氟离子含量，方便了解除氟器内部滤料的使用情况，方便工作人员及时处理。
权利要求书
1.一种用于饮用水过滤的除氟设备，包括除氟器(1)和排水管(5)，其特征在于：所述除氟器(1)的上下端中部螺栓固定有输送管组(2)，所述输送管组(2)表面均匀螺栓固定有控制阀(8)，所述输送管组(2)左端位于除氟器(1)的左下方设置有原水泵(6)，所述原水泵(6)的左端设置有原水进口(7)，所述原水泵(6)与外部电源电性相连，所述输送管组(2)的下端位于除氟器(1)的下端螺栓固定有排水管(5)，所述输送管组(2)的右端位于除氟器(1)的右下方设置有过滤水口(4)，所述过滤水口(4)的左侧位于除氟器(1)的右下方螺栓固定有水质检测装置(3)，所述水质检测装置(3)包括进水口(31)、离子传感器(32)、显示屏(33)和出水口(34)，所述离子传感器(32)的中部镶嵌有显示屏(33)，所述离子传感器(32)的左端焊接有进水口(31)，所述离子传感器(32)的右端焊接有出水口(34)。
2.根据权利要求1所述的一种用于饮用水过滤的除氟设备，其特征在于：所述除氟器(1)包括上接法兰(11)、滤料(12)、罐体(13)和下接法兰(14)，所述罐体(13)的内部设置有滤料(12)，所述滤料(12)的左端上侧镶嵌有进料阀门(15)，所述罐体(13)的上端中部焊接有上接法兰(11)，所述罐体(13)的下端中部焊接有下接法兰(14)。
3.根据权利要求1所述的一种用于饮用水过滤的除氟设备，其特征在于：所述除氟器(1)共设置有四个，且四个所述除氟器(1)将原水进行四次过滤。
4.根据权利要求1所述的一种用于饮用水过滤的除氟设备，其特征在于：所述离子传感器(32)通过过滤水流入内部，通过固定在敏感膜上的氟离子识别材料有结合被传感的过滤水中含有的氟离子，从而发生膜电位或膜电流的改变，将信息转换成电信号传送到控制中心，并通过显示屏(33)显示氟离子含量值。
5.根据权利要求2所述的一种用于饮用水过滤的除氟设备，其特征在于：所述滤料(12)在原水流入罐体(13)中进行接触，通过物理、化学反应吸附、离子交换，使水中的氟离子被滤料(12)吸附、交换水中的氟离子即被去除。
6.根据权利要求1所述的一种用于饮用水过滤的除氟设备，其特征在于：所述输送管组(2)由四个小型输水管组成，通过输送管组(2)将四个所述除氟器(1)相连接进行原水过滤。
7.根据权利要求1所述的一种用于饮用水过滤的除氟设备，其特征在于：所述排水管(5)用于将四个所述除氟器(1)过滤存留的污水进行排放。
说明书
一种用于饮用水过滤的除氟设备
技术领域
本实用新型属于饮用水过滤相关技术领域，具体涉及一种用于饮用水过滤的除氟设备。
背景技术
当原水流经除氟器，降氟器内部核心滤层——天然矿物质滤料时，水与除氟，降氟器中的天然矿物质滤料接触，通过物理、化学反应——吸附、离子交换，水中的氟离子被滤料吸附、交换水中的氟离子即被去除，使水中的氟含量达到国家生活饮用水卫生标准。
现有的技术存在以下问题：通过除氟设备对饮用水进行过滤，通过除氟设备将原水流入除氟器中进行吸附和离子交换，使原水中的氟离子被滤料吸附，但除氟器内部滤料会随着时间吸附效果会逐渐降低，工作人员不能及时将除氟器内的滤料进行更换，从而会导致对原水除氟失败。
实用新型内容
本实用新型的目的在于提供一种用于饮用水过滤的除氟设备，以解决上述背景技术中提出通过除氟设备对饮用水进行过滤，通过除氟设备将原水流入除氟器中进行吸附和离子交换，使原水中的氟离子被滤料吸附，但除氟器内部滤料会随着时间吸附效果会逐渐降低，工作人员不能及时将除氟器内的滤料进行更换，从而会导致对原水除氟失败的问题。
为实现上述目的，本实用新型提供如下技术方案：

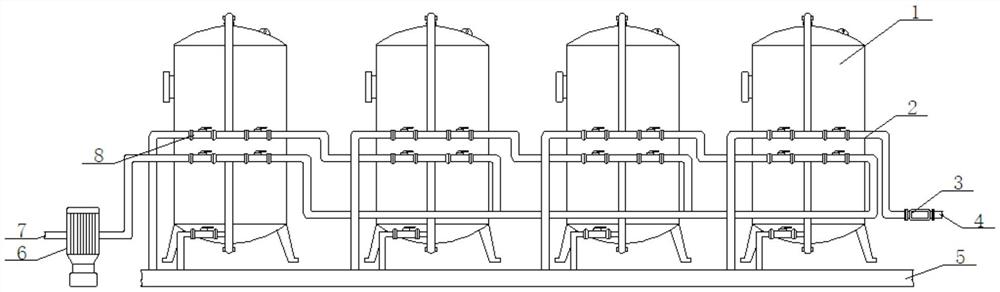

一种用于饮用水过滤的除氟设备，包括除氟器和排水管，所述除氟器的上下端中部螺栓固定有输送管组，所述输送管组表面均匀螺栓固定有控制阀，所述输送管组左端位于除氟器的左下方设置有原水泵，所述原水泵的左端设置有原水进口，所述原水泵与外部电源电性相连，所述输送管组的下端位于除氟器的下端螺栓固定有排水管，所述输送管组的右端位于除氟器的右下方设置有过滤水口，所述过滤水口的左侧位于除氟器的右下方螺栓固定有水质检测装置，所述水质检测装置包括进水口、离子传感器、显示屏和出水口，所述离子传感器的中部镶嵌有显示屏，所述离子传感器的左端焊接有进水口，所述离子传感器的右端焊接有出水口。
优选的，所述除氟器包括上接法兰、滤料、罐体和下接法兰，所述罐体的内部设置有滤料，所述滤料的左端上侧镶嵌有进料阀门，所述罐体的上端中部焊接有上接法兰，所述罐体的下端中部焊接有下接法兰。
优选的，所述除氟器共设置有四个，且四个所述除氟器将原水进行四次过滤。
优选的，所述离子传感器通过过滤水流入内部，通过固定在敏感膜上的氟离子识别材料有结合被传感的过滤水中含有的氟离子，从而发生膜电位或膜电流的改变，将信息转换成电信号传送到控制中心，并通过显示屏显示氟离子含量值。
优选的，所述滤料在原水流入罐体中进行接触，通过物理、化学反应吸附、离子交换，使水中的氟离子被滤料吸附、交换水中的氟离子即被去除。
优选的，所述输送管组由四个小型输水管组成，通过输送管组将四个所述除氟器相连接进行原水过滤。
优选的，所述排水管用于将四个所述除氟器过滤存留的污水进行排放。
与现有技术相比，本实用新型提供了一种用于饮用水过滤的除氟设备，具备以下有益效果：
1.本实用新型水质检测装置由进水口、离子传感器、显示屏和出水口组成，离子传感器通过进水口和出水口螺纹固定在过滤水口处，当输送管组中过滤好的饮用水从进水口流进离子传感器中，通过固定在敏感膜上的氟离子识别材料有结合被传感的过滤水中含有的氟离子，从而发生膜电位或膜电流的改变，将信息转换成电信号传送到控制中心，并通过显示屏33显示氟离子含量值，再从出水口流出。
2.本实用新型水质检测装置有益效果是原水流入除氟器中进行吸附和离子交换，使原水中的氟离子被滤料吸附，但除氟器内部滤料会随着时间吸附效果会逐渐降低，工作人员不能及时将除氟器内的滤料进行更换，从而会导致对原水除氟失败，通过水质检测装置安装在过滤水口处，使对过滤好的饮用水进行检测负离子的含量，通过离子传感器监测过滤饮用水的氟离子含量，通过离子传感器监测过滤饮用水的氟离子含量，方便了解除氟器内部滤料的使用情况，方便工作人员及时处理。
（发明人：陈云根;罗游游）
