申请日2020.06.29
公开（公告）日2021.02.26
IPC分类号C02F9/06
摘要
本实用新型适用于废液处理技术领域，提供了一种节能环保低温废液减量设备，包括用于对废液进行处理的处理组件，所述处理组件包括处理箱，所述处理箱的内部安装有分解箱，所述分解箱内部的一侧安装有阳极板，所述分解箱内部的另一侧安装有阴极板，所述分解箱的内部填充有纤维球填料，所述分解箱的底部设置有出料管；通过设置所述处理组件，接通所述阳极板和所述阴极板的电源，使污水中的有害物质与上述两组电极板分别发生氧化反应和还原反应，从而产生不溶于水的沉淀物，接着这些沉淀物被所述纤维球填料吸附，从而为下一次电解提供良好的环境，本装置工艺流程较为简单，对工作人员没有技能要求。
权利要求书

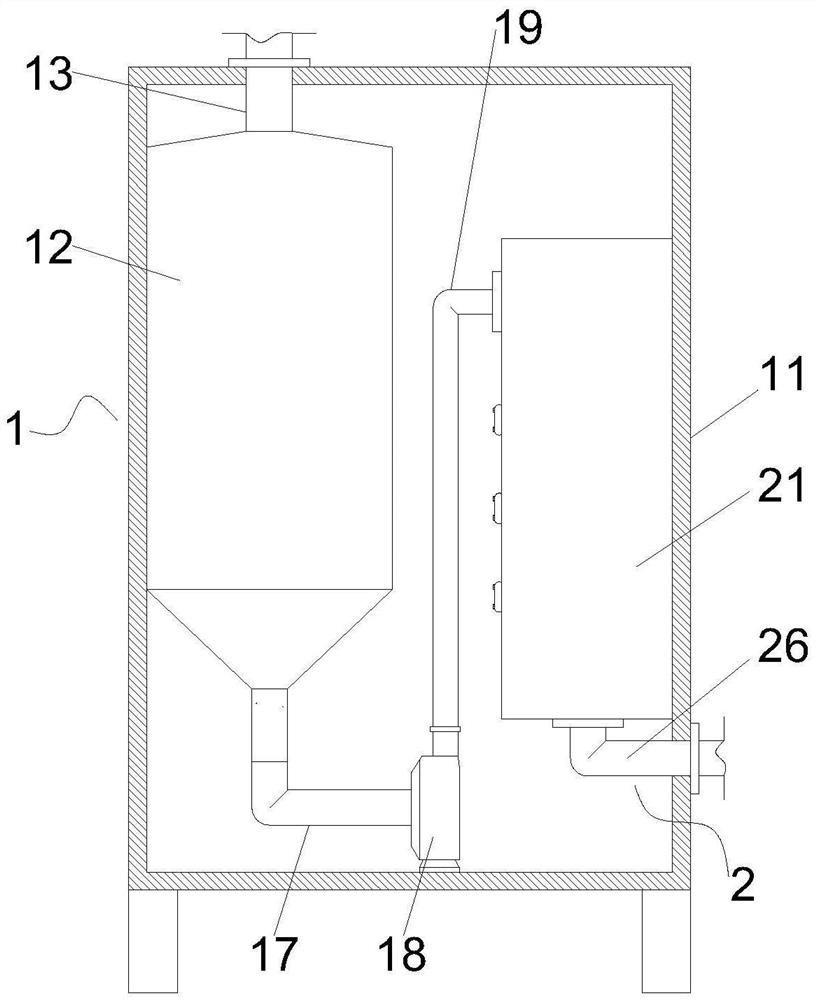

1.一种节能环保低温废液减量设备，包括用于对废液进行处理的处理组件(1)，其特征在于：所述处理组件(1)包括处理箱(11)，所述处理箱(11)的内部安装有分解箱(12)，所述分解箱(12)的顶部设置有进料管(13)，所述进料管(13)的一端和所述分解箱(12)固定连通，所述进料管(13)的另一端贯穿所述处理箱(11)的顶壁，并向上延伸；
所述分解箱(12)内部的一侧安装有阳极板(14)，所述分解箱(12)内部的另一侧安装有阴极板(15)；
所述分解箱(12)的内部填充有纤维球填料(16)；
所述分解箱(12)的底部设置有出料管(17)，且所述出料管(17)和所述分解箱(12)相连通；
所述出料管(17)远离分解箱(12)的一端设置有水泵(18)，且所述水泵(18)的进水口和所述出料管(17)相连通，所述水泵(18)的出水口固定连通有进水管(19)。
2.如权利要求1所述的一种节能环保低温废液减量设备，其特征在于：所述处理箱(11)下表面的四个拐角处均安装有支撑柱(111)，且所述支撑柱(111)和所述处理箱(11)一体成型。
3.如权利要求1所述的一种节能环保低温废液减量设备，其特征在于：还包括用于提高处理组件(1)内过滤精度的过滤组件(2)；
所述过滤组件(2)包括过滤箱(21)，所述过滤箱(21)位于所述水泵(18)远离所述分解箱(12)的一侧，并与所述处理箱(11)固定连接；
所述进水管(19)远离所述水泵(18)的一端贯穿所述过滤箱(21)的侧壁，并延伸至所述过滤箱(21)的内部。
4.如权利要求3所述的一种节能环保低温废液减量设备，其特征在于：所述过滤箱(21)的内部从上至下依次设置有第一过滤层(22)、第二过滤层(23)和第三过滤层(24)，且所述第一过滤层(22)、所述第二过滤层(23)和所述第三过滤层(24)均与所述过滤箱(21)可拆卸连接。
5.如权利要求4所述的一种节能环保低温废液减量设备，其特征在于：所述第一过滤层(22)、所述第二过滤层(23)和所述第三过滤层(24)的一端均安装有插块(25)；
所述插块(25)嵌入所述过滤箱(21)的侧壁，并通过螺栓与过滤箱(21)连接。
6.如权利要求3所述的一种节能环保低温废液减量设备，其特征在于：所述过滤箱(21)的底部设置有出水管(26)；
所述出水管(26)的一端和所述过滤箱(21)固定连通，所述出水管(26)的另一端贯穿所述处理箱(11)的侧壁。
7.如权利要求6所述的一种节能环保低温废液减量设备，其特征在于：所述过滤组件(2)还包括引流件(27)；
所述引流件(27)设置有两组，且两组所述引流件(27)沿所述出水管(26)对称分布，并均与所述过滤箱(21)固定连接；
所述引流件(27)呈直角三角形状。
说明书
一种节能环保低温废液减量设备
技术领域
本实用新型属于废液处理技术领域，尤其涉及一种节能环保低温废液减量设备。
背景技术
废水处理设备能够处理生活系统综合性废水及其相类似的有机污水，其采用碳钢防腐、不锈钢、玻璃钢结构，具有耐腐蚀、抗老化等优良特性。而废液减量设备是在保证处理效果的前提下，选择简单方便的工艺流程，以减少处理难度，减少废水的排放量，从而降低运行费用。
目前的废液减量设备，不仅工艺流程较为繁琐，而且操作起来较为复杂，对工作人员有技能要求；另一方面目前的装置对污水的净化不够彻底，从而提高废水的需求量。
实用新型内容
本实用新型提供一种节能环保低温废液减量设备，旨在解决目前的废液减量设备，不仅工艺流程较为繁琐，而且操作起来较为复杂，对工作人员有技能要求；另一方面目前的装置对污水的净化不够彻底，从而提高废水需求量的问题。
本实用新型是这样实现的，一种节能环保低温废液减量设备，包括用于对废液进行处理的处理组件，所述处理组件包括处理箱，所述处理箱的内部安装有分解箱，所述分解箱的顶部设置有进料管，所述进料管的一端和所述分解箱固定连通，所述进料管的另一端贯穿所述处理箱的顶壁，并向上延伸；
所述分解箱内部的一侧安装有阳极板，所述分解箱内部的另一侧安装有阴极板；
所述分解箱的内部填充有纤维球填料；
所述分解箱的底部设置有出料管，且所述出料管和所述分解箱相连通；
所述出料管远离分解箱的一端设置有水泵，且所述水泵的进水口和所述出料管相连通，所述水泵的出水口固定连通有进水管。
优选的，所述处理箱下表面的四个拐角处均安装有支撑柱，且所述支撑柱和所述处理箱一体成型。
优选的，还包括用于提高处理组件内过滤精度的过滤组件；
所述过滤组件包括过滤箱，所述过滤箱位于所述水泵远离所述分解箱的一侧，并与所述处理箱固定连接；
所述进水管远离所述水泵的一端贯穿所述过滤箱的侧壁，并延伸至所述过滤箱的内部。
优选的，所述过滤箱的内部从上至下依次设置有第一过滤层、第二过滤层和第三过滤层，且所述第一过滤层、所述第二过滤层和所述第三过滤层均与所述过滤箱可拆卸连接。
优选的，所述第一过滤层、所述第二过滤层和所述第三过滤层的一端均安装有插块；
所述插块嵌入所述过滤箱的侧壁，并通过螺栓与过滤箱连接。
优选的，所述过滤箱的底部设置有出水管；
所述出水管的一端和所述过滤箱固定连通，所述出水管的另一端贯穿所述处理箱的侧壁。
优选的，所述过滤组件还包括引流件；
所述引流件设置有两组，且两组所述引流件沿所述出水管对称分布，并均与所述过滤箱固定连接；
所述引流件呈直角三角形状。
与现有技术相比，本实用新型的有益效果是：通过设置所述处理组件，当污水进入到所述分解箱时，接通所述阳极板和所述阴极板的电源，此时污水中的有害物质与上述两组电极板分别发生氧化反应和还原反应，从而产生不溶于水的沉淀物，接着这些沉淀物被所述纤维球填料吸附，从而为下一次电解提供良好的环境，最后电解后的液体通过所述水泵送至到所述过滤箱中进行过滤，从而本装置工艺流程较为简单，对工作人员没有技能要求；
通过设置所述过滤组件，当初步处理后的污水流入到所述过滤箱时，通过所述第一过滤层、所述第二过滤层和所述第三过滤层吸附液体中的颗粒，使污水净化的更加彻底，并通过所述引流件将液体引入到所述出水管中，避免液体沉积在所述过滤箱底部，减少资源浪费。
（发明人：王强）
