申请日2020.05.28
公开（公告）日2021.03.05
IPC分类号B01D41/04; C02F1/00
摘要
本实用新型公开了一种污水处理用清洗装置，包括箱体，所述箱体内腔右侧的下端固定安装有第一电机，所述第一电机的输出轴传动连接有螺纹杆，所述螺纹杆的外表面螺纹连接有螺纹套，且螺纹套的顶部通过连接板固定连接有刷板，所述刷板的顶部固定连接有毛刷，所述箱体内腔顶部的两侧固定连接有气缸，所述气缸的底部固定连接有活动板。本实用新型通过第一电机的输出轴传动连接有螺纹杆，螺纹杆的外表面螺纹连接有螺纹套，且螺纹套的顶部通过连接板固定连接有刷板，刷板的顶部固定连接有毛刷，起到了快速刷洗的效果，解决了现有的清洗装置清洗效率低，且都为人工清洗，增加了人们的劳动强度，降低了过滤网使用效率的问题。
权利要求书

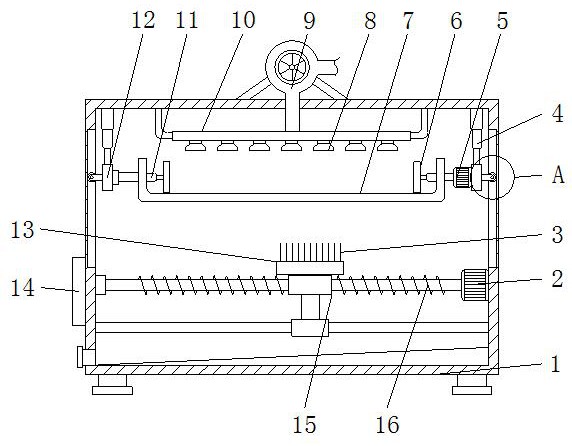

1.一种污水处理用清洗装置，包括箱体（1），其特征在于：所述箱体（1）内腔右侧的下端固定安装有第一电机（2），所述第一电机（2）的输出轴传动连接有螺纹杆（16），所述螺纹杆（16）的外表面螺纹连接有螺纹套（15），且螺纹套（15）的顶部通过连接板固定连接有刷板（13），所述刷板（13）的顶部固定连接有毛刷（3），所述箱体（1）内腔顶部的两侧固定连接有气缸（4），所述气缸（4）的底部固定连接有活动板（12），所述活动板（12）的内侧固定安装有第二电机（5），且第二电机（5）的输出轴传动连接有防护网（7），所述防护网（7）内腔的两侧固定连接有液压缸（11），且液压缸（11）的输出端固定连接有夹板（6）。
2.根据权利要求1所述的一种污水处理用清洗装置，其特征在于：所述箱体（1）内腔的两侧开设有滑槽（20），所述活动板（12）的外侧固定连接有滑轮（21），且滑轮（21）滑动连接于滑槽（20）的内腔中。
3.根据权利要求1所述的一种污水处理用清洗装置，其特征在于：所述箱体（1）正表面的左侧通过合页活动连接有活动门（17），所述活动门（17）正表面的左侧嵌设有可视窗（18），所述活动门（17）正表面的右侧固定连接有把手（19）。
4.根据权利要求1所述的一种污水处理用清洗装置，其特征在于：所述箱体（1）顶部的中端通过支撑座固定连接有水泵（9），所述水泵（9）的输出端固定连接有输水管（10），所述输水管（10）的底部固定连接有喷头（8），且输水管（10）的两侧通过连接板与箱体（1）内腔的顶部固定连接。
5.根据权利要求1所述的一种污水处理用清洗装置，其特征在于：所述箱体（1）的左侧固定连接有PLC控制器（14），所述PLC控制器（14）的输出端与水泵（9）、第一电机（2）、气缸（4）、第二电机（5）和液压缸（11）的输入端单向电性连接。
说明书
一种污水处理用清洗装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用清洗装置。
背景技术
污水，是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水，简称为污水，主要是生活上使用后的水，其含有有机物较多，处理较易，在污水处理时需要用到过滤网，过滤网使用完成后需要对其进行清洗，但现有的清洗装置清洗效率低，且都为人工清洗，增加了人们的劳动强度，降低了过滤网使用效率，为此，我们提出一种污水处理用清洗装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用清洗装置，具备清洗效率高的优点，解决了现有的清洗装置清洗效率低，且都为人工清洗，增加了人们的劳动强度，降低了过滤网使用效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用清洗装置，包括箱体，所述箱体内腔右侧的下端固定安装有第一电机，所述第一电机的输出轴传动连接有螺纹杆，所述螺纹杆的外表面螺纹连接有螺纹套，且螺纹套的顶部通过连接板固定连接有刷板，所述刷板的顶部固定连接有毛刷，所述箱体内腔顶部的两侧固定连接有气缸，所述气缸的底部固定连接有活动板，所述活动板的内侧固定安装有第二电机，且第二电机的输出轴传动连接有防护网，所述防护网内腔的两侧固定连接有液压缸，且液压缸的输出端固定连接有夹板。
优选的，所述箱体内腔的两侧开设有滑槽，所述活动板的外侧固定连接有滑轮，且滑轮滑动连接于滑槽的内腔中。
优选的，所述箱体正表面的左侧通过合页活动连接有活动门，所述活动门正表面的左侧嵌设有可视窗，所述活动门正表面的右侧固定连接有把手。
优选的，所述箱体顶部的中端通过支撑座固定连接有水泵，所述水泵的输出端固定连接有输水管，所述输水管的底部固定连接有喷头，且输水管的两侧通过连接板与箱体内腔的顶部固定连接。
优选的，所述箱体的左侧固定连接有PLC控制器，所述PLC控制器的输出端与水泵、第一电机、气缸、第二电机和液压缸的输入端单向电性连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过第一电机的输出轴传动连接有螺纹杆，螺纹杆的外表面螺纹连接有螺纹套，且螺纹套的顶部通过连接板固定连接有刷板，刷板的顶部固定连接有毛刷，起到了快速刷洗的效果，解决了现有的清洗装置清洗效率低，且都为人工清洗，增加了人们的劳动强度，降低了过滤网使用效率的问题。
（发明人：董耀进）
