申请日2020.06.15
公开（公告）日2021.02.26
IPC分类号C02F3/02
摘要
本实用新型涉及污水净化的技术领域，特别是涉及一种一体化节能跌水好氧装置，其避免水泵一直工作，减少电量浪费，提高了经济性；包括污水处理箱、螺旋水槽、进水阀门、水泵、出水阀门、检测器和检测器开关组件，污水处理箱的内部设置有工作腔，工作腔的左端连通设置有进水阀门，工作腔的右端连通设置有出水阀门；还包括盛水箱、浮力球、连接杆、金属感应板、第一安装杆、第一接近开关组件、第二安装杆、辅助杆、第二接近开关组件、安装板、启动按钮、关闭按钮、连接板、伺服电机和开关板固定安装在污水处理箱的上方，盛水箱的内部设置有盛水腔，盛水腔的顶端设置有穿透孔，连接杆的底端穿过穿透孔与浮力球的顶端连接。
权利要求书

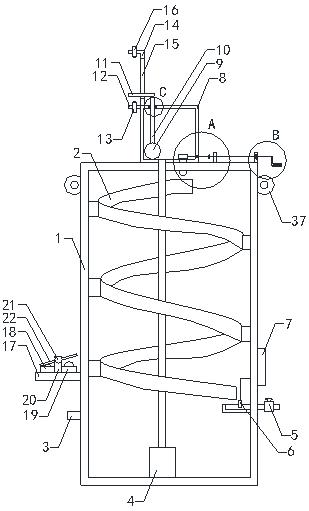

1.一种一体化节能跌水好氧装置，包括污水处理箱（1）、螺旋水槽（2）、进水阀门（3）、水泵（4）、出水阀门（5）、检测器（6）和检测器开关组件（7），污水处理箱（1）的内部设置有工作腔，工作腔的左端连通设置有进水阀门（3），工作腔的右端连通设置有出水阀门（5），工作腔的底端中部区域安装有水泵（4），水泵（4）的输出端位于螺旋水槽（2）输入端的上方，螺旋水槽（2）位于工作腔内部，与工作腔左右侧壁通过稳固块连接，工作腔内设置有检测板，检测板的右端与工作腔的右端下部区域连接，检测板的顶端设置有安装槽，检测器（6）位于在安装槽内，检测器（6）配套设置有检测器开关组件（7），检测器开关组件（7）固定安装在污水处理箱（1）的右端下部区域；其特征在于，还包括盛水箱（8）、浮力球（9）、连接杆（10）、金属感应板（11）、第一安装杆（12）、第一接近开关组件（13）、第二安装杆（14）、辅助杆（15）、第二接近开关组件（16）、安装板（17）、启动按钮（18）、关闭按钮（19）、连接板（20）、伺服电机（21）和开关板（22)，盛水箱（8）固定安装在污水处理箱（1）的上方，盛水箱（8）的内部设置有盛水腔，工作腔的顶端连通设置有连接孔，水泵（4）的输出端通过连接孔与盛水腔连通，盛水腔的顶端设置有穿透孔，连接杆（10）的底端穿过穿透孔与浮力球（9）的顶端连接，连接杆（10）与穿透孔滑动卡装，金属感应板（11）的底端右部区域与连接杆（10）的顶端连接，第一安装杆（12）的右端与盛水箱（8）的左端顶部边缘区域连接，第一接近开关组件（13）固定安装在第一安装杆（12）上，辅助杆（15）的底端与盛水箱（8）的顶端左部边缘区域连接，辅助杆（15）的左端中部区域设置有滑动孔，金属感应板（11）与滑动孔滑动卡装，第二安装杆（14）的底端与辅助杆（15）的顶端连接，第二接近开关组件（16）固定安装在第二安装杆（14）上，安装板（17）的右端与污水处理箱（1）的左端底部区域连接，启动按钮（18）、关闭按钮（19）与连接板（20）的底端均与安装板（17）的顶端连接，启动按钮（18）的右端与连接板（20）的左端连接，关闭按钮（19）的左端与连接板（20）的右端连接，连接板（20）的前端顶部区域设置有输出孔，伺服电机（21）的输出端穿过输出孔与开关板（22)的前端中部区域连接，第一接近开关组件（13）、第二接近开关组件（16）均与伺服电机（21）电连接，水泵（4）与启动按钮（18）和关闭按钮（19）电连接，盛水腔的底端连通设置有固定连接管（23），工作腔的顶端后部区域设置有辅助孔，固定连接管（23）通过辅助孔与工作腔连通，固定连接管（23）位于螺旋水槽（2）的上方。
2.如权利要求1所述的一种一体化节能跌水好氧装置，其特征在于，还包括移动块（24）、带动杆（25）、功能孔、连接块（27）、档板（28）、调节螺纹杆（29）与把手（30），移动块（24）设置在辅助孔的外侧，移动块（24）的底端与盛水腔的底端右部区域紧贴，盛水腔的右端连通设置有功能孔，功能孔内设置有密封环（26），带动杆（25）的左端与移动块（24）的右端中部区域连接，带动杆（25）与密封环（26）滑动套装，调节螺纹杆（29）与连接块（27）固定连接，带动杆（25）与连接块（27）轴承连接，档板（28）的底端与污水处理箱（1）的顶端右部区域连接，档板（28）的左端贯穿设置有调节螺纹孔，调节螺纹杆（29）与调节螺纹孔螺装，把手（30）的左端设置有连接组件，把手（30）的左端通过连接组件与调节螺纹杆（29）的右端连接。
3.如权利要求2所述的一种一体化节能跌水好氧装置，其特征在于，连接组件包括长杆（31），长杆（31）的左端与调节螺纹杆（29）的右端同心连接。
4.如权利要求3所述的一种一体化节能跌水好氧装置，其特征在于，还包括固定块（32），固定块（32）的底端与污水处理箱（1）的顶端右部边缘区域连接，固定块（32）的右端贯穿设置有转动孔，长杆（31）与转动孔轴承连接。
5.如权利要求4所述的一种一体化节能跌水好氧装置，其特征在于，还包括安装环（33）和挡块（34），安装环（33）与把手（30）的手持部位转动连接，挡块（34）的左端与把手（30）的右端连接。
6.如权利要求5所述的一种一体化节能跌水好氧装置，其特征在于，穿透孔内设置有直线轴承（35），连接杆（10）与穿透孔滑动卡装。
7.如权利要求6所述的一种一体化节能跌水好氧装置，其特征在于，还包括防滑胶垫（36），防滑胶垫（36）的顶端与移动块（24）的底端连接。
8.如权利要求7所述的一种一体化节能跌水好氧装置，其特征在于，还包括两组吊耳（37），两组吊耳（37）的内端分别与污水处理箱（1）的左右两端中部区域连接。
说明书
一种一体化节能跌水好氧装置
技术领域
本实用新型涉及污水净化的技术领域，特别是涉及一种一体化节能跌水好氧装置。
背景技术
众所周知，现有的好氧系统在设计和运用中都采用独立的曝气系统，在整个生化处置阶段属于高耗能阶段，而往往在小水量的污水处理中，曝气系统的选择具有局限性。一体化节能跌水好氧装置是一种用于节能跌水好氧的辅助装置，其在污水净化的领域中得到了广泛的使用；现有的一种一体化节能跌水好氧装置包括污水处理箱、螺旋水槽、进水阀门、水泵、出水阀门、检测器和检测器开关组件，污水处理箱的内部设置有工作腔，工作腔的左端连通设置有进水阀门，工作腔的右端连通设置有出水阀门，工作腔的底端中部区域安装有水泵，水泵的输出端位于螺旋水槽输入端的上方，螺旋水槽位于工作腔内部，与工作腔左右侧壁通过稳固块连接，工作腔内设置有检测板，检测板的右端与工作腔的右端下部区域连接，检测板的顶端设置有安装槽，检测器位于在安装槽内，检测器配套设置有检测器开关组件，检测器开关组件固定安装在污水处理箱的右端下部区域；现有的一种一体化节能跌水好氧装置使用时，首先通过进水阀门将需要处理的污水注入工作腔，之后打开水泵，污水经由水泵的输出端流出至螺旋水槽，然后在污水流经螺旋水槽的过程中，污水与空气接触，增加污水的含氧量，然后打开检测器开关组件，检测器在螺旋水槽的出口处对污水的含氧量进行检测，合格以后污水经由出水阀门流出即可；现有的一种一体化节能跌水好氧装置使用中发现，水泵一直工作，浪费较多电量，降低了经济性。
实用新型内容
为解决上述技术问题，本实用新型提供一种避免水泵一直工作，减少电量浪费，提高了经济性的一种一体化节能跌水好氧装置。
本实用新型的一种一体化节能跌水好氧装置，包括污水处理箱、螺旋水槽、进水阀门、水泵、出水阀门、检测器和检测器开关组件，污水处理箱的内部设置有工作腔，工作腔的左端连通设置有进水阀门，工作腔的右端连通设置有出水阀门，工作腔的底端中部区域安装有水泵，水泵的输出端位于螺旋水槽输入端的上方，螺旋水槽位于工作腔内部，与工作腔左右侧壁通过稳固块连接，工作腔内设置有检测板，检测板的右端与工作腔的右端下部区域连接，检测板的顶端设置有安装槽，检测器位于在安装槽内，检测器配套设置有检测器开关组件，检测器开关组件固定安装在污水处理箱的右端下部区域；还包括盛水箱、浮力球、连接杆、金属感应板、第一安装杆、第一接近开关组件、第二安装杆、辅助杆、第二接近开关组件、安装板、启动按钮、关闭按钮、连接板、伺服电机和开关板固定安装在污水处理箱的上方，盛水箱的内部设置有盛水腔，工作腔的顶端连通设置有连接孔，水泵的输出端通过连接孔与盛水腔连通，盛水腔的顶端设置有穿透孔，连接杆的底端穿过穿透孔与浮力球的顶端连接，连接杆与穿透孔滑动卡装，金属感应板的底端右部区域与连接杆的顶端连接，第一安装杆的右端与盛水箱的左端顶部边缘区域连接，第一接近开关组件固定安装在第一安装杆上，辅助杆的底端与盛水箱的顶端左部边缘区域连接，辅助杆的左端中部区域设置有滑动孔，金属感应板与滑动孔滑动卡装，第二安装杆的底端与辅助杆的顶端连接，第二接近开关组件固定安装在第二安装杆上，安装板的右端与污水处理箱的左端底部区域连接，启动按钮、关闭按钮与连接板的底端均与安装板的顶端连接，启动按钮的右端与连接板的左端连接，关闭按钮的左端与连接板的右端连接，连接板的前端顶部区域设置有输出孔，伺服电机的输出端穿过输出孔与开关板、第二接近开关组件均与伺服电机电连接，水泵与启动按钮和关闭按钮电连接，盛水腔的底端连通设置有固定连接管，工作腔的顶端后部区域设置有辅助孔，固定连接管通过辅助孔与工作腔连通，固定连接管位于螺旋水槽的上方。
本实用新型的一种一体化节能跌水好氧装置，还包括移动块、带动杆、功能孔、连接块、档板、调节螺纹杆与把手，移动块设置在辅助孔的外侧，移动块的底端与盛水腔的底端右部区域紧贴，盛水腔的右端连通设置有功能孔，功能孔内设置有密封环，带动杆的左端与移动块的右端中部区域连接，带动杆与密封环滑动套装，调节螺纹杆与连接块固定连接，带动杆与连接块轴承连接，档板的底端与污水处理箱的顶端右部区域连接，档板的左端贯穿设置有调节螺纹孔，调节螺纹杆与调节螺纹孔螺装，把手的左端设置有连接组件，把手的左端通过连接组件与调节螺纹杆的右端连接。
本实用新型的一种一体化节能跌水好氧装置，连接组件包括长杆，长杆的左端与调节螺纹杆的右端同心连接。
本实用新型的一种一体化节能跌水好氧装置，还包括固定块，固定块的底端与污水处理箱的顶端右部边缘区域连接，固定块的右端贯穿设置有转动孔，长杆与转动孔轴承连接。
本实用新型的一种一体化节能跌水好氧装置，还包括安装环和挡块，安装环与把手的手持部位转动连接，挡块的左端与把手的右端连接。
本实用新型的一种一体化节能跌水好氧装置，穿透孔内设置有直线轴承，连接杆与穿透孔滑动卡装。
本实用新型的一种一体化节能跌水好氧装置，还包括防滑胶垫，防滑胶垫的顶端与移动块的底端连接。
本实用新型的一种一体化节能跌水好氧装置，还包括两组吊耳，两组吊耳的内端分别与污水处理箱的左右两端中部区域连接。
与现有技术相比本实用新型的有益效果为：首先通过进水阀门将需要处理的污水注入工作腔，之后打开水泵和伺服电机，污水经由水泵的输出端流出至盛水箱内部的盛水腔，之后由于浮力作用浮力球带动连接杆上浮，同时带动金属感应板在滑动孔内向上滑动，然后金属感应板与第二接近开关组件的距离到达设定距离时，第二接近开关组件发出关闭信号，然后伺服电机带动开关板按下，关闭按钮动作，水泵停止工作，然后盛水腔内的污水经由固定连接管流入螺旋水槽，液位下降浮力球带动连接杆和金属感应板下滑，当金属感应板与第一接近开关组件的距离到达设定距离时，第一接近开关组件发出启动信号，然后伺服电机带动开关板按下，然后水泵启动重复上诉操作即可，然后在污水流经螺旋水槽的过程中，污水与空气接触，增加污水的含氧量，然后打开检测器开关组件，检测器在螺旋水槽的出口处对污水的含氧量进行检测，合格以后污水经由出水阀门流出即可，避免水泵一直工作，减少电量浪费，提高了经济性。
（发明人：蹇胜勇;宗水波;许均;蒋飞跃）
