申请日2020.06.09
公开（公告）日2021.02.26
IPC分类号C02F3/12
摘要
一种撬装式污水处理MBR系统，包括集装箱和生化池，所述集装箱侧壁开设有进水口、产水排放口和溢流排放口，内部设有MBR膜池和产水桶，化池与MBR膜池之间管路依次设有潜污泵、格栅、进水流量计和止回阀，MBR膜池内设有MBR膜组件和曝气装置，设有鼓风机及带气体流量计的曝气管路与曝气装置连接；MBR膜池和产水桶之间设有产水管路及反洗管路，产水管路和反洗管路共同连接综合泵。本实用新型将MBR污水处理系统集成在集装箱内，便于运输，设备安装、维修方便，且可以成套化生产，降低设备管理运行维护成本。
权利要求书

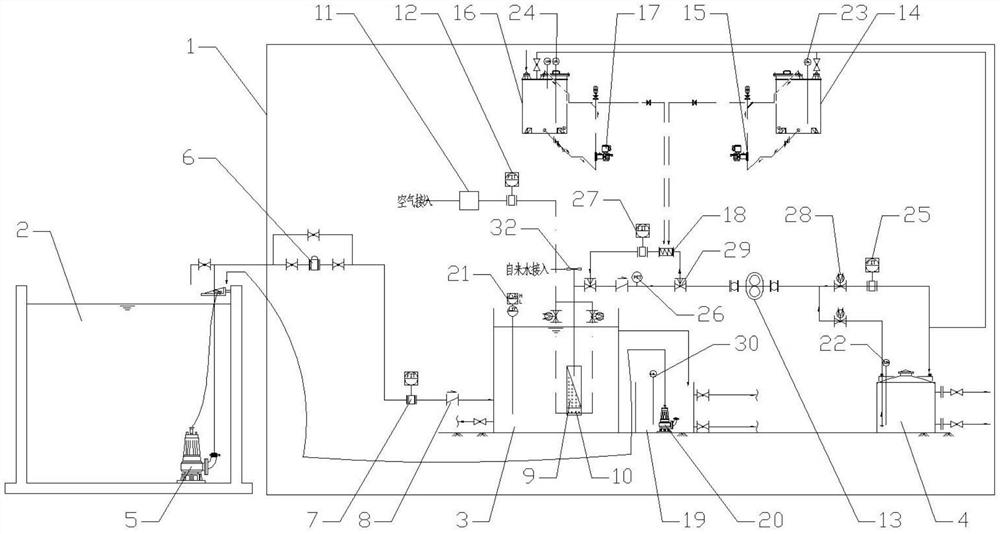

1.一种撬装式污水处理MBR系统，包括集装箱（1）和生化池（2），其特征在于：所述集装箱（1）侧壁开设有进水口（1.1）、产水排放口（1.2）和溢流排放口（1.3），内部设有MBR膜池（3）和产水桶（4），生化池（2）与MBR膜池（3）之间管路依次设有潜污泵（5）、格栅（6）、进水流量计（7）和止回阀（8），MBR膜池（3）内设有MBR膜组件（9）和曝气装置（10），设有鼓风机（11）及带气体流量计（12）的曝气管路与曝气装置（10）连接；
MBR膜池（3）和产水桶（4）之间设有产水管路及反洗管路，产水管路和反洗管路共同连接综合泵（13）。
2.根据权利要求1所述的一种撬装式污水处理MBR系统，其特征在于：所述集装箱（1）内还设有加药系统。
3.根据权利要求2所述的一种撬装式污水处理MBR系统，其特征在于：所述加药系统包括酸储药桶（14）和次钠储药桶（16），酸储药桶（14）和次钠储药桶（16）分别通过设有酸加药泵（15）和次钠加药泵（17）的加药管路连接反洗管路上的混合器（18）。
4.根据权利要求3所述的一种撬装式污水处理MBR系统，其特征在于：所述集装箱（1）侧壁开设有回流排放口（1.4），内部设有回流池（19），回流池（19）通过设有回流泵（20）的回流管路连接生化池（2）。
5.根据权利要求4所述的一种撬装式污水处理MBR系统，其特征在于：所述MBR膜池（3）、产水桶（4）、酸储药桶（14）、次钠储药桶（16）和回流池（19）内分别设有膜池液位计（21）、产水桶液位计（22）、酸储桶液位计（23）、次钠储桶液位计（24）和回流池液位计（30）。
6.根据权利要求1所述的一种撬装式污水处理MBR系统，其特征在于：所述产水管路上设有产水流量计（25）和压力计（26），所述反洗管路上设有反洗流量计（27）。
7.根据权利要求6所述的一种撬装式污水处理MBR系统，其特征在于：所述产水管路和反洗管路设有气动阀门（28）和气动三通阀门（29），所述集装箱（1）内设有空压机（31）。
8.根据权利要求1所述的一种撬装式污水处理MBR系统，其特征在于：所述MBR膜组件（9）通过管路连接外界水源，管路上设有文丘里管（32）。
9.根据权利要求1所述的一种撬装式污水处理MBR系统，其特征在于：所述集装箱（1）为撬装式箱体结构，箱体上设有若干门、排风扇（1.5）及通风窗。
10.根据权利要求1-9任一项所述的一种撬装式污水处理MBR系统，其特征在于：所述集装箱（1）内还设有电源及控制机构（33）。
说明书
一种撬装式污水处理MBR系统
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种撬装式污水处理MBR系统。
背景技术
随着我国经济基础的提高，社会进程不断加快，人民生活水平提高的同时，也更加关注水环境染污方面的问题。主要原因是水环境污染已经严重影响了人民的正常生活水平，因此水污染问题的治理、解决已经迫在眉睫。
MBR又称膜生物反应器（Membrane BIO-Reactor）技术是将膜分离技术引进废水生物处理系统，是将膜分离技术与污泥生物处理法有机结合的生物化学反应系统，是一种新型的污水处理工艺技术。MBR与传统污水生化处理技术相比，其具有以下优点：处理效率高，出水水质好；设备紧凑，占地面积小；易于运行管理。
由于MBR的高效分离作用，分离效果远好于常规使用的沉淀池，且沉淀池出现的缺点，如跑泥、浮渣等现象完全不回存在于MBR中。MBR处理出水清澈，悬浮物和浊度接近于零排放，对细菌和病毒的去除率较高。MBR出水可以直接作为非饮用水进行回用；
但是目前传统MBR处理系统不管用在农村污水还是城市污水厂，亦或是工业废水中，大多采用土建结构。可移动性差，占地面积大，且MBR设备的安装一般需要安装在基坑内。设备运输繁琐，安装复杂；MBR膜组件及设备的更换、维修、清洗等操作麻烦，增加了运输成本及人工成本。
实用新型内容
本实用新型要解决现有技术的问题，提供一种撬装式污水处理MBR系统，将MBR污水处理系统集成在集装箱内，便于运输，设备安装、维修方便，且可以成套化生产，降低设备管理运行维护成本。
为达到上述目的，本实用新型采用的技术方案如下：
一种撬装式污水处理MBR系统，包括集装箱和生化池，所述集装箱侧壁开设有进水口、产水排放口和溢流排放口，内部设有MBR膜池和产水桶，化池与MBR膜池之间管路依次设有潜污泵、格栅、进水流量计和止回阀，MBR膜池内设有MBR膜组件和曝气装置，设有鼓风机及带气体流量计的曝气管路与曝气装置连接；MBR膜池和产水桶之间设有产水管路及反洗管路，产水管路和反洗管路共同连接综合泵。进水口用于连接生化池的污水进水管路，产水排放口用于连接产水桶的产水排放管路，溢流排放口用于连接产水桶满后排出产水的溢流管道。
作为优选，所述集装箱内还设有加药系统。
作为优选，所述加药系统包括酸储药桶和次钠储药桶，酸储药桶和次钠储药桶分别通过设有酸加药泵和次钠加药泵的加药管路连接反洗管路上的混合器。
MBR系统装置的工作流程如下：
（1）产水阶段：生化池污水利用潜污泵通过管道及进水口送入集装箱内，污水通过格栅去除较多的固体悬浮物和漂浮物后，流经进水流量计和止回阀进入MBR膜池，通过综合泵的抽吸作用，经MBR膜组件的过滤产水，此时产水管路上的阀门打开与综合泵相连，反洗管路上的阀门关闭，产水通过产水管道流至产水桶内，产水桶满后通过产水桶上的溢流孔流至集装箱的溢流排放口，后经外接溢流管道排出。
（2）反洗阶段：MBR系统在运行一段时间（1周-2周/跨膜压差达到膜清洗临界值）后，利用所述产水箱作为反洗箱，所述综合泵作为反吸泵，以及所述加药系统对MBR膜组件进行一次在线反洗，此时加药管道和反洗管道上的阀门打开与综合泵相连，产水管道上的阀门关闭，产水桶内的水回流在混合器混合药剂后至MBR膜组件进行药洗。
作为优选，所述集装箱侧壁开设有回流排放口，内部设有回流池，回流池通过设有回流泵的回流管路连接生化池。MBR膜池污水溢流至回流池，通过回流泵经回流管路及回流排放口回流至生化池。
作为优选，所述MBR膜池、产水桶、酸储药桶、次钠储药桶和回流池内分别设有膜池液位计、产水桶液位计、酸储桶液位计、次钠储桶液位计和回流池液位计。用于显示各装置内的液位，便于监控。
作为优选，所述产水管路上设有产水流量计和压力计，所述反洗管路上设有反洗流量计。
作为优选，所述产水管路和反洗管路设有气动阀门和气动三通阀门，所述集装箱内设有空压机。产水管路和反洗管路上的气动阀门和气动三通阀门实现两个管路的启闭或转换，空压机为集装箱内包括产水管路和反洗管路阀门在内的所有阀门提供气源。
作为优选，所述MBR膜组件通过管路连接外界水源，管路上设有文丘里管, 用于排除所述MBR膜组件内空气，利于MBR正常产水。
作为优选，所述集装箱为撬装式箱体结构，箱体上设有若干门、排风扇及通风窗。
作为优选，所述集装箱内还设有电源及控制机构。
本实用新型的有益效果在于：（1）系统采用撬装式结构，将MBR污水处理系统集成在集装箱内，便于运输，设备安装及维修方便，且可以成套化生产，降低设备运行维护成本；
（2）系统通过管路优化，并结合综合泵实现了产水与反洗的功能，产水箱实现了产水储存及反洗水源的功能，减少了反吸泵、反洗水箱的资金投入，进而节省了前期设备建设投入，减少了MBR系统的占地面积，适合用于农村污水、工业污水及城市污水的处理；
（3）系统中的所有阀门均采用气动或电动启闭，加上所有液位计等电子部件均连接监控装置，在运行过程中可以实现自动化管理，减少人工操作，便于维护，降低了设备管理难度及人工成本。
（发明人：陆侨治;李静;张启滨）
